Цанговий затискач
Номер патенту: 18492
Опубліковано: 15.11.2006
Автори: Кузнєцов Юрій Миколайович, Юрчишин Оксана Ярославівна
Формула / Реферат
Цанговий затискач, що містить конусну різьбову втулку з внутрішнім конусом, гайку з внутрішнім конусом і розташовану між ними затискну цангу з двома конусами і зустрічними наскрізними прорізями та циліндричним робочим отвором, який відрізняється тим, що робочий отвір цанги виконаний у вигляді двох співвісних циліндричних отворів відповідного діаметра, рівновіддалених від осі цангового затискача.
Текст

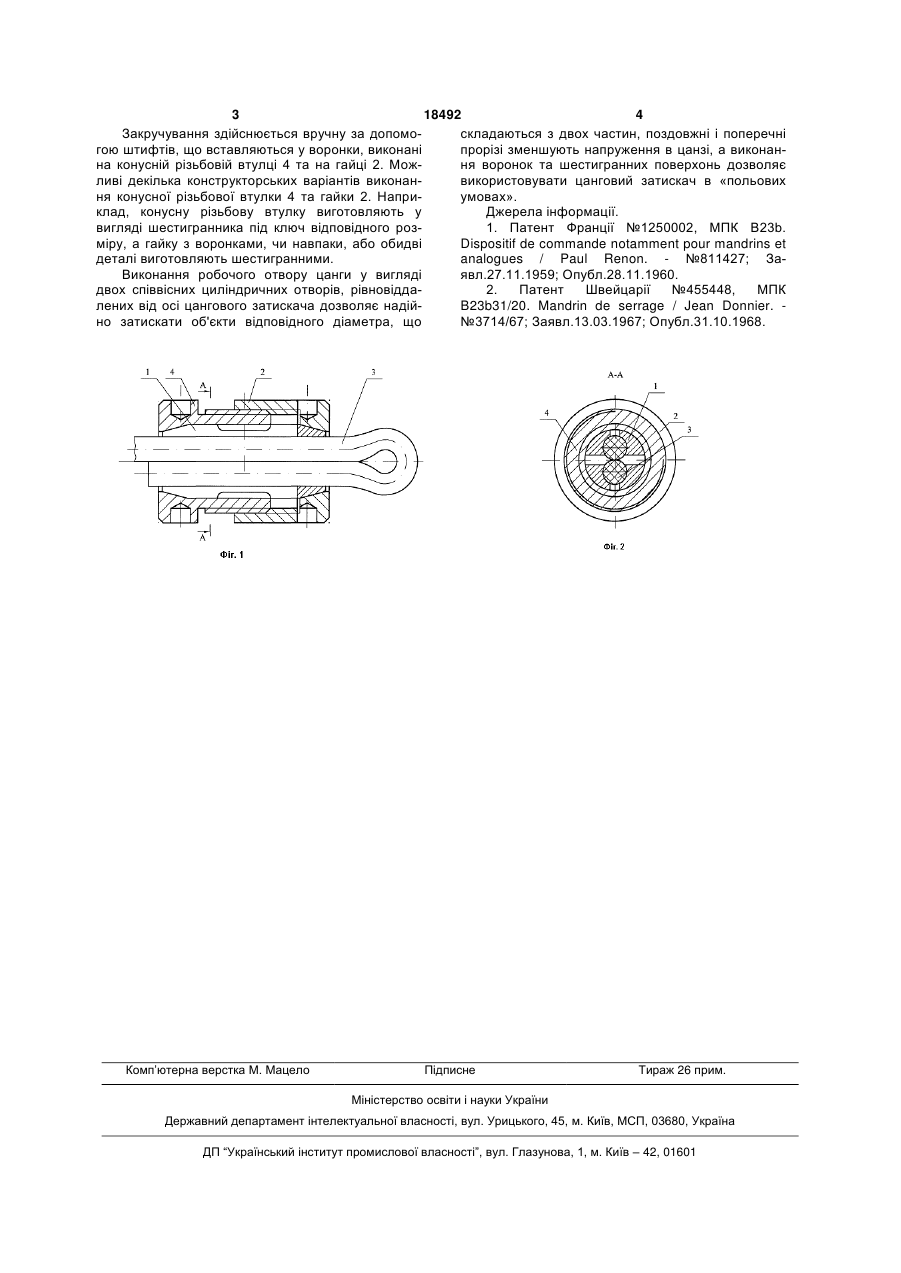

Цанговий затискач, що містить конусну різьбову втулку з внутрішнім конусом, гайку з внутрішнім конусом і розташовану між ними затискну цангу з двома конусами і зустрічними наскрізними прорізями та циліндричним робочим отвором, який відрізняється тим, що робочий отвір цанги виконаний у вигляді двох співвісних циліндричних отворів відповідного діаметра, рівновіддалених від осі цангового затискача. (19) (21) u200604715 (22) 27.04.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Кузнєцов Юрій Миколайович, Юрчишин Оксана Ярославівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18492 4 Закручування здійснюється вручну за допомоскладаються з двох частин, поздовжні і поперечні гою штифтів, що вставляються у воронки, виконані прорізі зменшують напруження в цанзі, а виконанна конусній різьбовій втулці 4 та на гайці 2. Можня воронок та шестигранних поверхонь дозволяє ливі декілька конструкторських варіантів виконанвикористовувати цанговий затискач в «польових ня конусної різьбової втулки 4 та гайки 2. Наприумовах». клад, конусну різьбову втулку виготовляють у Джерела інформації. вигляді шестигранника під ключ відповідного роз1. Патент Франції №1250002, МПК B23b. міру, а гайку з воронками, чи навпаки, або обидві Dispositif de commande notamment pour mandrins et деталі виготовляють шестигранними. analogues / Paul Renon. - №811427; ЗаВиконання робочого отвору цанги у вигляді явл.27.11.1959; Опубл.28.11.1960. двох співвісних циліндричних отворів, рівновідда2. Патент Швейцарії №455448, МПК лених від осі цангового затискача дозволяє надійB23b31/20. Mandrin de serrage / Jean Donnier. но затискати об'єкти відповідного діаметра, що №3714/67; Заявл.13.03.1967; Опубл.31.10.1968. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCollet clamp
Автори англійськоюKuznetsov Yurii Mykolaiovych, Yurchyshyn Oksana Yaroslavivna
Назва патенту російськоюЦанговый зажим
Автори російськоюКузнецов Юрий Николаевич, Юрчишин Оксана Ярославовна
МПК / Мітки
МПК: B23B 31/20, B60T 17/00
