Цанговий затискач
Номер патенту: 18491
Опубліковано: 15.11.2006
Автори: Юрчишин Оксана Ярославівна, Кузнєцов Юрій Миколайович
Формула / Реферат
Цанговий затискач, що містить конусну різьбову втулку з внутрішнім конусом, гайку з внутрішнім конусом і розташовану між ними затискну цангу з прорізями та циліндричним робочим отвором, який відрізняється тим, що затискна цанга виконана як одне ціле з конусною втулкою та оснащена одним конусом і різьбою, а робочий отвір цанги виконаний у вигляді двох співвісних циліндричних отворів відповідного діаметра, рівновіддалених від осі цангового затискача.
Текст

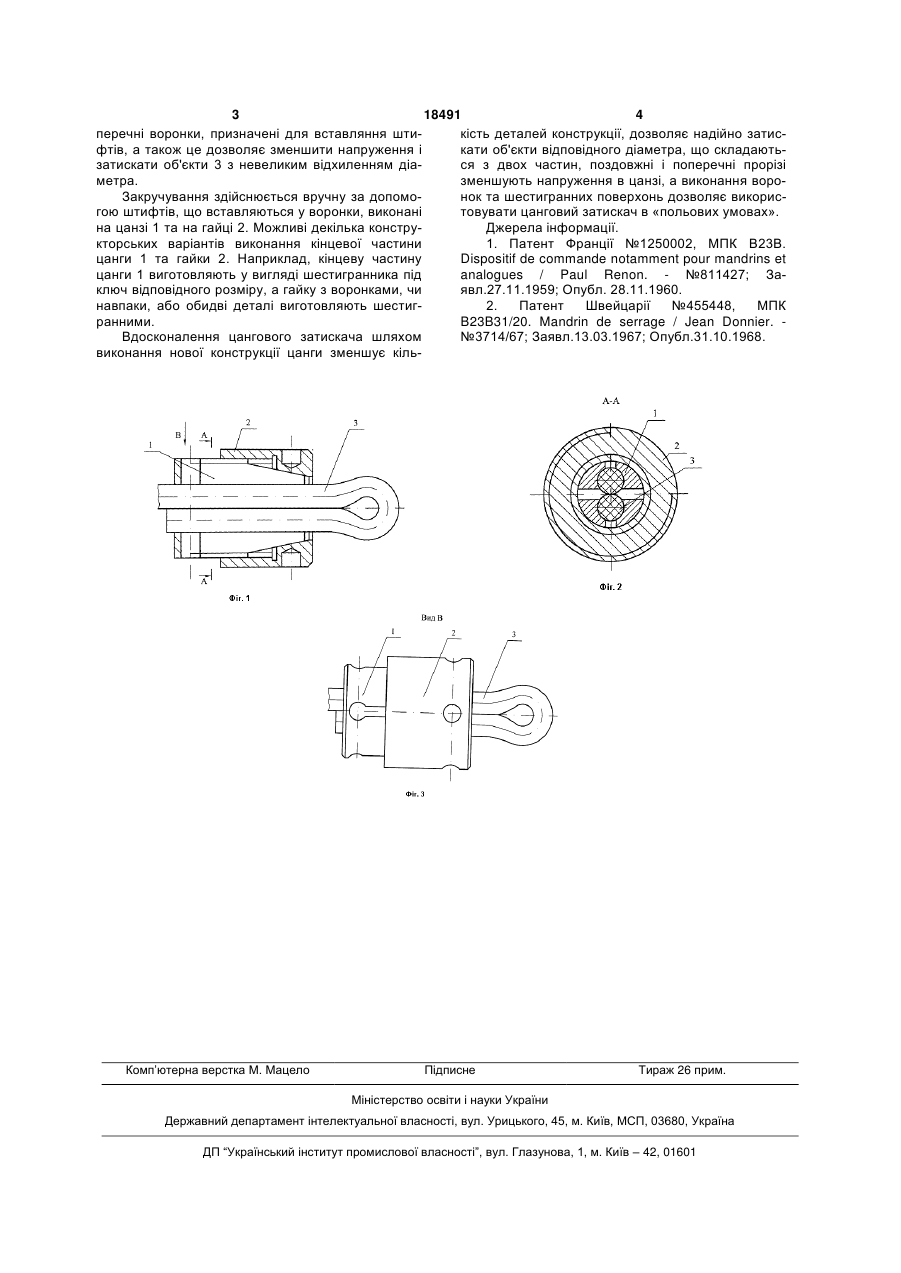

Цанговий затискач, що містить конусну різьбову втулку з внутрішнім конусом, гайку з внутрішнім конусом і розташовану між ними затискну цангу з прорізями та циліндричним робочим отвором, який відрізняється тим, що затискна цанга виконана як одне ціле з конусною втулкою та оснащена одним конусом і різьбою, а робочий отвір цанги виконаний у вигляді двох співвісних циліндричних отворів відповідного діаметра, рівновіддалених від осі цангового затискача. (19) (21) u200604714 (22) 27.04.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Кузнєцов Юрій Миколайович, Юрчишин Оксана Ярославівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18491 4 перечні воронки, призначені для вставляння штикість деталей конструкції, дозволяє надійно затисфтів, а також це дозволяє зменшити напруження і кати об'єкти відповідного діаметра, що складаютьзатискати об'єкти 3 з невеликим відхиленням діася з двох частин, поздовжні і поперечні прорізі метра. зменшують напруження в цанзі, а виконання вороЗакручування здійснюється вручну за допомонок та шестигранних поверхонь дозволяє викорисгою штифтів, що вставляються у воронки, виконані товувати цанговий затискач в «польових умовах». на цанзі 1 та на гайці 2. Можливі декілька конструДжерела інформації. кторських варіантів виконання кінцевої частини 1. Патент Франції №1250002, МПК B23B. цанги 1 та гайки 2. Наприклад, кінцеву частину Dispositif de commande notamment pour mandrins et цанги 1 виготовляють у вигляді шестигранника під analogues / Paul Renon. - №811427; Заключ відповідного розміру, а гайку з воронками, чи явл.27.11.1959; Опубл. 28.11.1960. навпаки, або обидві деталі виготовляють шестиг2. Патент Швейцарії №455448, МПК ранними. B23B31/20. Mandrin de serrage / Jean Donnier. Вдосконалення цангового затискача шляхом №3714/67; Заявл.13.03.1967; Опубл.31.10.1968. виконання нової конструкції цанги зменшує кіль Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCollet clamp
Автори англійськоюKuznetsov Yurii Mykolaiovych, Yurchyshyn Oksana Yaroslavivna
Назва патенту російськоюЦанговый зажим
Автори російськоюКузнецов Юрий Николаевич, Юрчишин Оксана Ярославовна
МПК / Мітки
МПК: B60T 17/00, B23B 31/20
Код посилання
