Пристрій для комбінованої обробки плоских поверхонь деталей

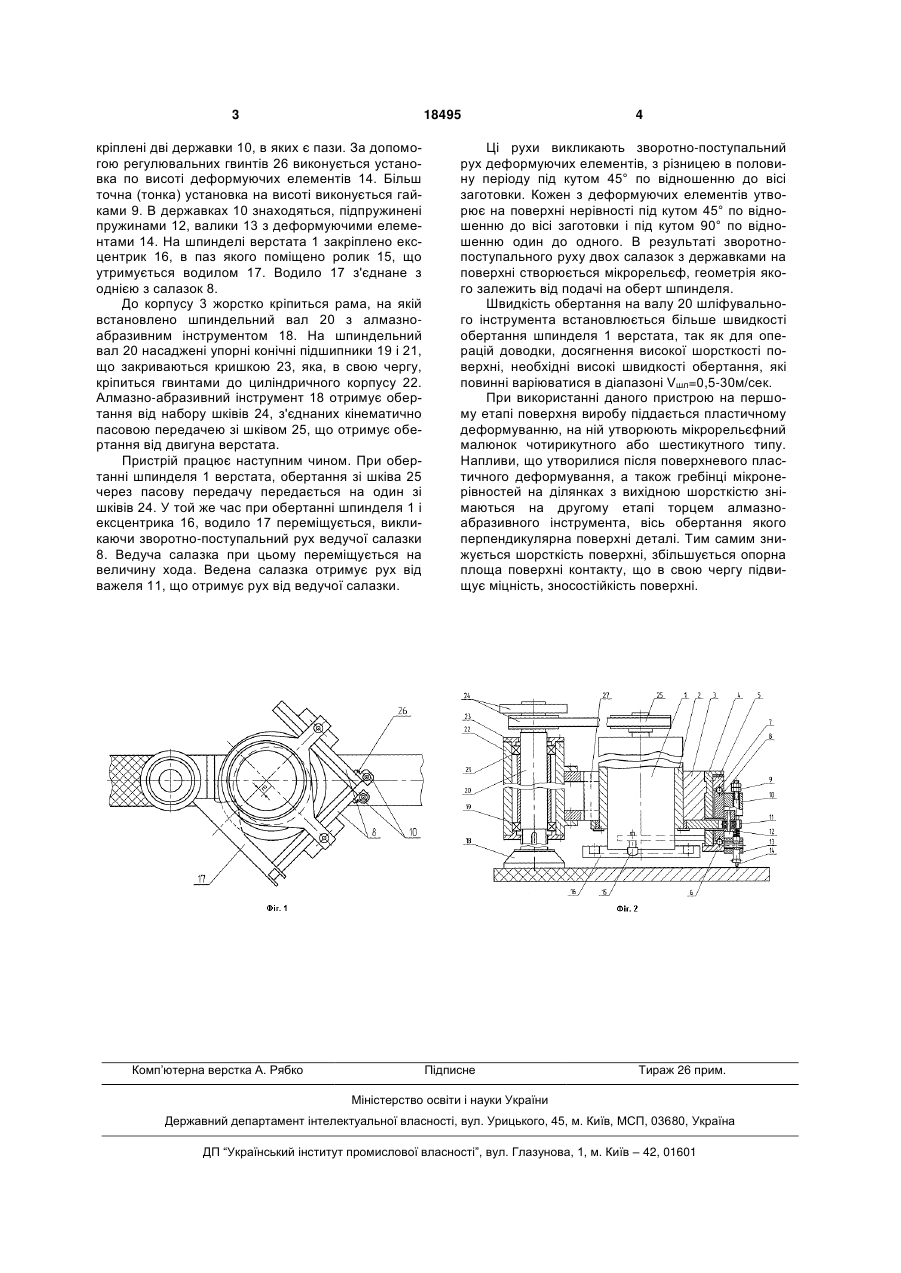

Пристрій для виконання комбінованої обробки плоских поверхонь деталей, що має деформуючі і 3 18495 кріплені дві державки 10, в яких є пази. За допомогою регулювальних гвинтів 26 виконується установка по висоті деформуючих елементів 14. Більш точна (тонка) установка на висоті виконується гайками 9. В державках 10 знаходяться, підпружинені пружинами 12, валики 13 з деформуючими елементами 14. На шпинделі верстата 1 закріплено ексцентрик 16, в паз якого поміщено ролик 15, що утримується водилом 17. Водило 17 з'єднане з однією з салазок 8. До корпусу 3 жорстко кріпиться рама, на якій встановлено шпиндельний вал 20 з алмазноабразивним інструментом 18. На шпиндельний вал 20 насаджені упорні конічні підшипники 19 і 21, що закриваються кришкою 23, яка, в свою чергу, кріпиться гвинтами до циліндричного корпусу 22. Алмазно-абразивний інструмент 18 отримує обертання від набору шківів 24, з'єднаних кінематично пасовою передачею зі шківом 25, що отримує обертання від двигуна верстата. Пристрій працює наступним чином. При обертанні шпинделя 1 верстата, обертання зі шківа 25 через пасову передачу передається на один зі шківів 24. У той же час при обертанні шпинделя 1 і ексцентрика 16, водило 17 переміщується, викликаючи зворотно-поступальний рух ведучої салазки 8. Ведуча салазка при цьому переміщується на величину хода. Ведена салазка отримує рух від важеля 11, що отримує рух від ведучої салазки. Комп’ютерна верстка А. Рябко 4 Ці рухи викликають зворотно-поступальний рух деформуючих елементів, з різницею в половину періоду під кутом 45° по відношенню до вісі заготовки. Кожен з деформуючих елементів утворює на поверхні нерівності під кутом 45° по відношенню до вісі заготовки і під кутом 90° по відношенню один до одного. В результаті зворотнопоступального руху двох салазок з державками на поверхні створюється мікрорельєф, геометрія якого залежить від подачі на оберт шпинделя. Швидкість обертання на валу 20 шліфувального інструмента встановлюється більше швидкості обертання шпинделя 1 верстата, так як для операцій доводки, досягнення високої шорсткості поверхні, необхідні високі швидкості обертання, які повинні варіюватися в діапазоні Vшл=0,5-30м/сек. При використанні даного пристрою на першому етапі поверхня виробу піддається пластичному деформуванню, на ній утворюють мікрорельєфний малюнок чотирикутного або шестикутного типу. Напливи, що утворилися після поверхневого пластичного деформування, а також гребінці мікронерівностей на ділянках з вихідною шорсткістю знімаються на другому етапі торцем алмазноабразивного інструмента, вісь обертання якого перпендикулярна поверхні деталі. Тим самим знижується шорсткість поверхні, збільшується опорна площа поверхні контакту, що в свою чергу підвищує міцність, зносостійкість поверхні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
