Георешітка для укріплення грунтової поверхні
Формула / Реферат
1. Георешітка для укріплення ґрунтової поверхні, яка виконана із гнучких стрічок на основі композиції з поліетилену високого тиску та поліетилену низького тиску з додаванням вуглецю і/або підфарбовувача, які встановлені на ребра та для створення у розтягнутому робочому стані структури чарунок з'єднані між собою у шаховому порядку зварними швами, яка відрізняється тим, що гнучкі стрічки виконані текстурованими та мають на ребрах щонайменше з однієї сторони зазублини, а з'єднання гнучких стрічок між собою здійснюється суцільним ультразвуковим зварюванням або точковим ультразвуковим зварюванням у декілька рядів.
2. Георешітка за п. 1, яка відрізняється тим, що профіль зазублин на ребрах гнучких стрічок являє собою меандр, зубчатий або пилкоподібний профіль тощо.
3. Георешітка за будь-яким з пп. 1, 2, яка відрізняється тим, що гнучкі стрічки для виготовлення георешітки можуть бути перфоровані.
4. Георешітка за будь-яким з пп. 1-3 , яка відрізняється тим, що товщина гнучких стрічок лежить у межах 1-1,8 мм.
5. Георешітка за будь-яким з пп. 1-4, яка відрізняється тим, що відстань між зварними швами, які з'єднують гнучкі стрічки між собою, у нерозтягнутому стані лежить у межах 0,15-1,05 м.
6. Георешітка за будь-яким з пп. 1-5, яка відрізняється тим, що довжина георешітки у розтягнутому стані сягає 32 м.
Текст

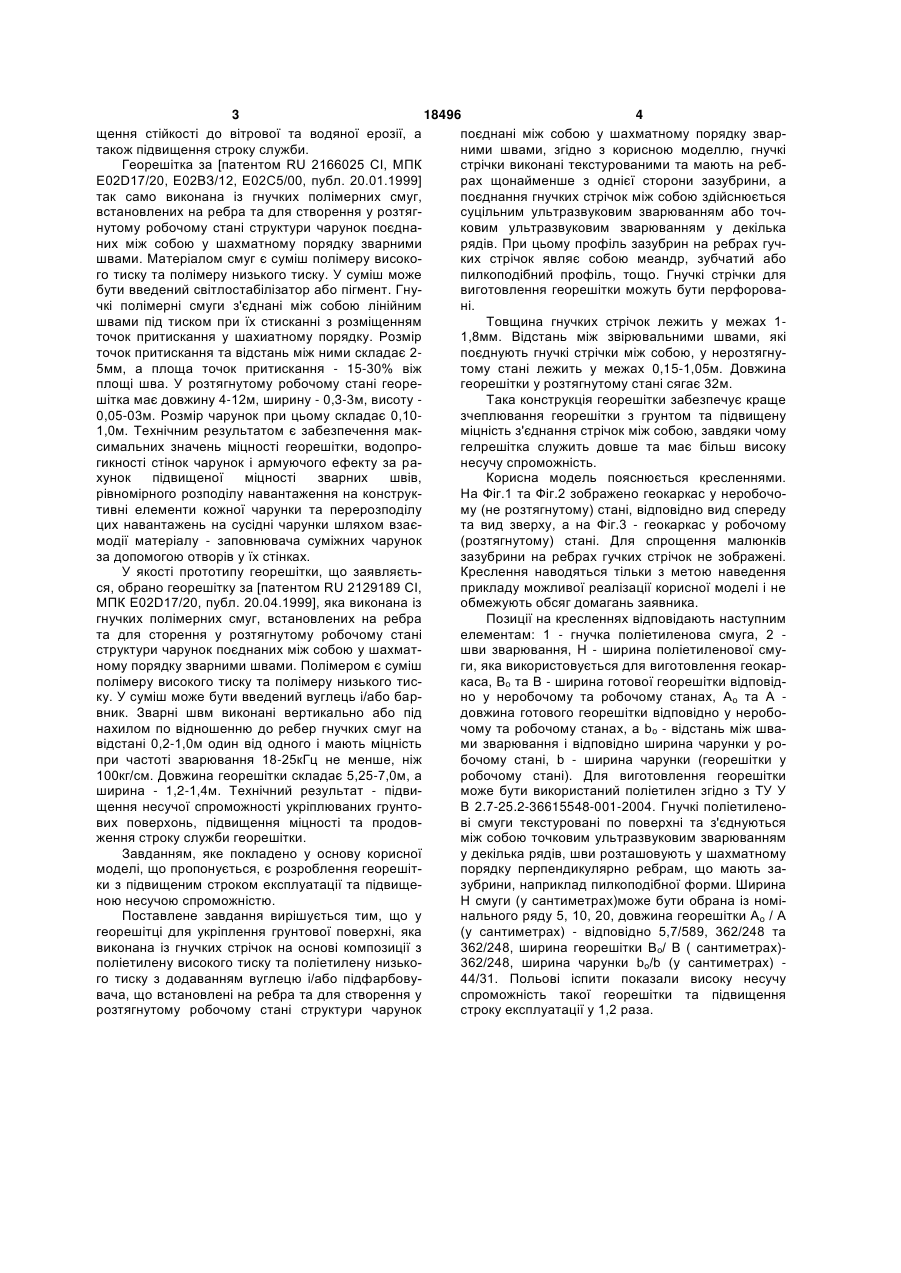

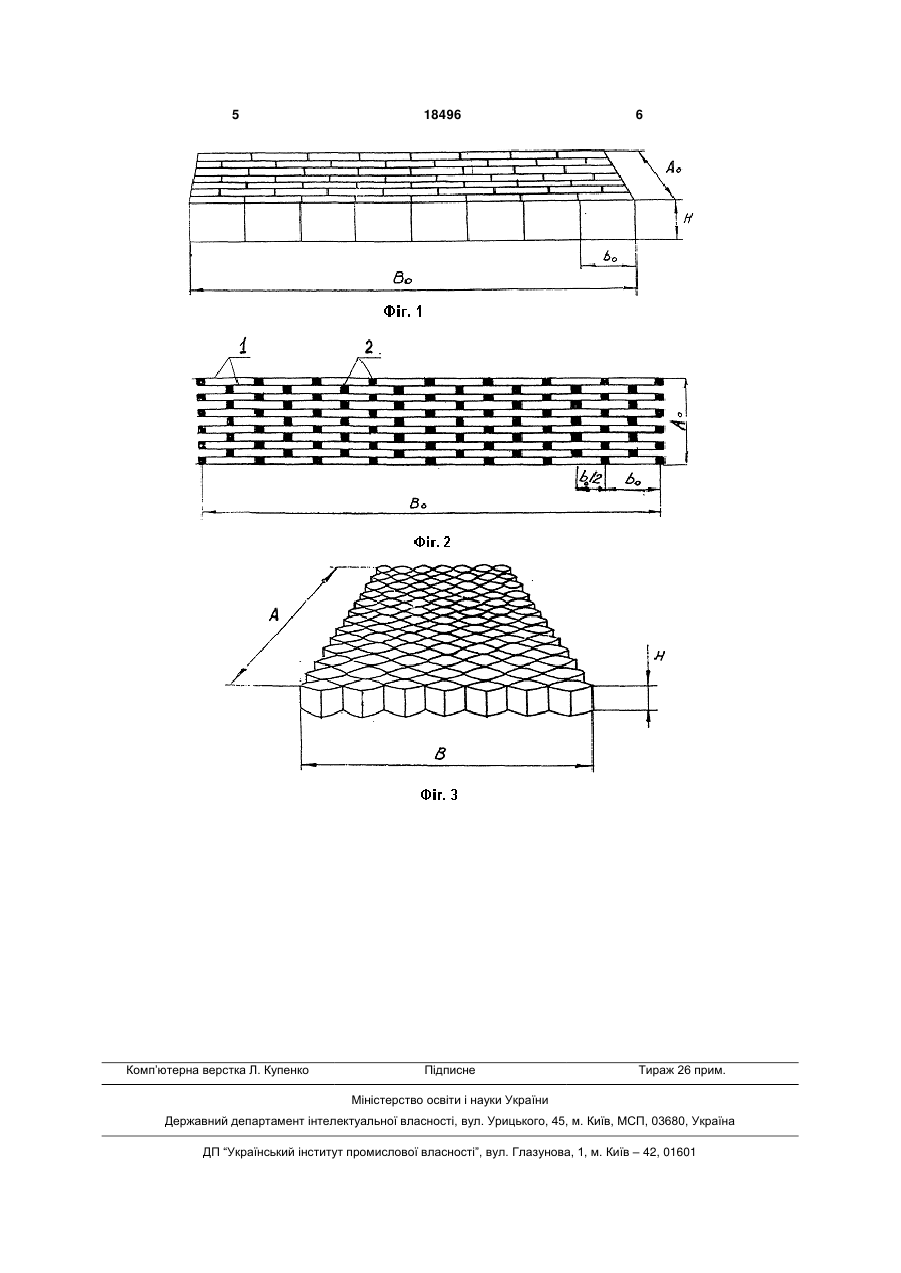

1. Георешітка для укріплення ґрунтової поверхні, яка виконана із гнучких стрічок на основі композиції з поліетилену високого тиску та поліетилену низького тиску з додаванням вуглецю і/або підфарбовувача, які встановлені на ребра та для створення у розтягнутому робочому стані структури чарунок з'єднані між собою у шаховому порядку зварними швами, яка відрізняється тим, що гнучкі стрічки виконані текстурованими та мають на ребрах щонайменше з однієї сторони зазублини, а з'єднання гнучких стрічок між собою здійснюється суцільним ультразвуковим зварюванням або точ 3 18496 4 щення стійкості до вітрової та водяної ерозії, а поєднані між собою у шахматному порядку звартакож підвищення строку служби. ними швами, згідно з корисною моделлю, гнучкі Георешітка за [патентом RU 2166025 СІ, МПК стрічки виконані текстурованими та мають на ребE02D17/20, Е02ВЗ/12, Е02С5/00, публ. 20.01.1999] рах щонайменше з однієї сторони зазубрини, а так само виконана із гнучких полімерних смуг, поєднання гнучких стрічок між собою здійснюється встановлених на ребра та для створення у розтягсуцільним ультразвуковим зварюванням або точнутому робочому стані структури чарунок поєднаковим ультразвуковим зварюванням у декілька них між собою у шахматному порядку зварними рядів. При цьому профіль зазубрин на ребрах гучшвами. Матеріалом смуг є суміш полімеру висококих стрічок являє собою меандр, зубчатий або го тиску та полімеру низького тиску. У суміш може пилкоподібний профіль, тощо. Гнучкі стрічки для бути введений світлостабілізатор або пігмент. Гнувиготовлення георешітки можуть бути перфоровачкі полімерні смуги з'єднані між собою лінійним ні. швами під тиском при їх стисканні з розміщенням Товщина гнучких стрічок лежить у межах 1точок притискання у шахиатному порядку. Розмір 1,8мм. Відстань між звірювальними швами, які точок притискання та відстань між ними складає 2поєднують гнучкі стрічки між собою, у нерозтягну5мм, а площа точок притискання - 15-30% віж тому стані лежить у межах 0,15-1,05м. Довжина площі шва. У розтягнутому робочому стані георегеорешітки у розтягнутому стані сягає 32м. шітка має довжину 4-12м, ширину - 0,3-3м, висоту Така конструкція георешітки забезпечує краще 0,05-03м. Розмір чарунок при цьому складає 0,10зчеплювання георешітки з грунтом та підвищену 1,0м. Технічним результатом є забезпечення макміцність з'єднання стрічок між собою, завдяки чому симальних значень міцності георешітки, водопрогелрешітка служить довше та має більш високу гикності стінок чарунок і армуючого ефекту за ранесучу спроможність. хунок підвищеної міцності зварних швів, Корисна модель пояснюється кресленнями. рівномірного розподілу навантаження на конструкНа Фіг.1 та Фіг.2 зображено геокаркас у неробочотивні елементи кожної чарунки та перерозподілу му (не розтягнутому) стані, відповідно вид спереду цих навантажень на сусідні чарунки шляхом взаєта вид зверху, а на Фіг.3 - геокаркас у робочому модії матеріалу - заповнювача суміжних чарунок (розтягнутому) стані. Для спрощення малюнків за допомогою отворів у їх стінках. зазубрини на ребрах гучких стрічок не зображені. У якості прототипу георешітки, що заявляєтьКреслення наводяться тільки з метою наведення ся, обрано георешітку за [патентом RU 2129189 СІ, прикладу можливої реалізації корисної моделі і не МПК E02D17/20, публ. 20.04.1999], яка виконана із обмежують обсяг домагань заявника. гнучких полімерних смуг, встановлених на ребра Позиції на кресленнях відповідають наступним та для сторення у розтягнутому робочому стані елементам: 1 - гнучка поліетиленова смуга, 2 структури чарунок поєднаних між собою у шахматшви зварювання, Н - ширина поліетиленової смуному порядку зварними швами. Полімером є суміш ги, яка використовується для виготовлення геокарполімеру високого тиску та полімеру низького тискаса, Во та В - ширина готової георешітки відповідку. У суміш може бути введений вуглець і/або барно у неробочому та робочому станах, Ао та А вник. Зварні швм виконані вертикально або під довжина готового георешітки відповідно у неробонахилом по відношенню до ребер гнучких смуг на чому та робочому станах, a bo - відстань між швавідстані 0,2-1,0м один від одного і мають міцність ми зварювання і відповідно ширина чарунки у ропри частоті зварювання 18-25кГц не менше, ніж бочому стані, b - ширина чарунки (георешітки у 100кг/см. Довжина георешітки складає 5,25-7,0м, а робочому стані). Для виготовлення георешітки ширина - 1,2-1,4м. Технічний результат - підвиможе бути використаний поліетилен згідно з ТУ У щення несучої спроможності укріплюваних грунтоВ 2.7-25.2-36615548-001-2004. Гнучкі поліетиленових поверхонь, підвищення міцності та продовві смуги текстуровані по поверхні та з'єднуються ження строку служби георешітки. між собою точковим ультразвуковим зварюванням Завданням, яке покладено у основу корисної у декілька рядів, шви розташовують у шахматному моделі, що пропонується, є розроблення георешітпорядку перпендикулярно ребрам, що мають заки з підвищеним строком експлуатації та підвищезубрини, наприклад пилкоподібної форми. Ширина ною несучою спроможністю. Н смуги (у сантиметрах)може бути обрана із номіПоставлене завдання вирішується тим, що у нального ряду 5, 10, 20, довжина георешітки Ао / А георешітці для укріплення грунтової поверхні, яка (у сантиметрах) - відповідно 5,7/589, 362/248 та виконана із гнучких стрічок на основі композиції з 362/248, ширина георешітки Во/ В ( сантиметрах)поліетилену високого тиску та поліетилену низько362/248, ширина чарунки bo/b (у сантиметрах) го тиску з додаванням вуглецю і/або підфарбову44/31. Польові іспити показали високу несучу вача, що встановлені на ребра та для створення у спроможність такої георешітки та підвищення розтягнутому робочому стані структури чарунок строку експлуатації у 1,2 раза. 5 Комп’ютерна верстка Л. Купенко 18496 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
