Машина для згортання листа в трубу
Номер патенту: 18515
Опубліковано: 15.11.2006
Автори: Бігунов Мстислав Олександрович, Бігунов Олександр Олександрович, Роганов Лев Леонідович, Роганов Максим Львович
Формула / Реферат
Машина для згортання листа в трубу, що містить тяговий пристрій, пристрій для захоплювання переднього кінця листа, формуючий елемент, яка відрізняється тим, що формуючий елемент виконаний у вигляді розрізної фільєри, в якій на вході розташовано ролик попереднього формування, всередині - притискний ролик, а на виході - внутрішній калібр, зовнішній діаметр якого дорівнює внутрішньому діаметру виготовлюваної труби, при цьому поперечний переріз фільєри на вході являє собою дугу еліпса, найбільший діаметр якого більший за ширину листа, що плавно переходить у поперечний переріз на виході і являє собою коло, довжина якого дорівнює ширині листа.
Текст

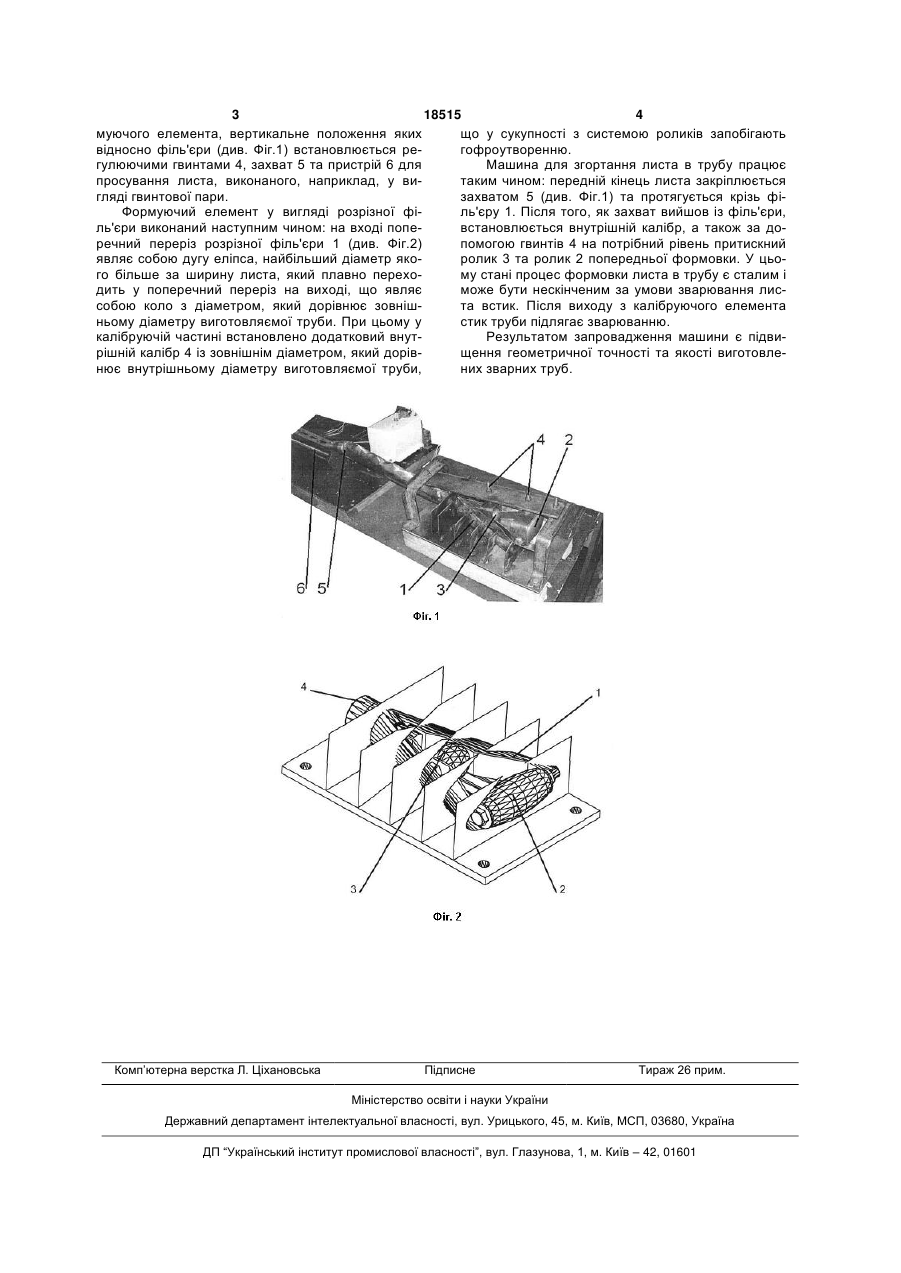

Машина для згортання листа в трубу, що містить тяговий пристрій, пристрій для захоплювання переднього кінця листа, формуючий елемент, яка 3 18515 4 муючого елемента, вертикальне положення яких що у сукупності з системою роликів запобігають відносно філь'єри (див. Фіг.1) встановлюється регофроутворенню. гулюючими гвинтами 4, захват 5 та пристрій 6 для Машина для згортання листа в трубу працює просування листа, виконаного, наприклад, у витаким чином: передній кінець листа закріплюється гляді гвинтової пари. захватом 5 (див. Фіг.1) та протягується крізь фіФормуючий елемент у вигляді розрізної філь'єру 1. Після того, як захват вийшов із філь'єри, ль'єри виконаний наступним чином: на вході попевстановлюється внутрішній калібр, а також за доречний переріз розрізної філь'єри 1 (див. Фіг.2) помогою гвинтів 4 на потрібний рівень притискний являє собою дугу еліпса, найбільший діаметр якоролик 3 та ролик 2 попередньої формовки. У цього більше за ширину листа, який плавно перехому стані процес формовки листа в трубу є сталим і дить у поперечний переріз на виході, що являє може бути нескінченим за умови зварювання лиссобою коло з діаметром, який дорівнює зовнішта встик. Після виходу з калібруючого елемента ньому діаметру виготовляємої труби. При цьому у стик труби підлягає зварюванню. калібруючій частині встановлено додатковий внутРезультатом запровадження машини є підвирішній калібр 4 із зовнішнім діаметром, який дорівщення геометричної точності та якості виготовленює внутрішньому діаметру виготовляємої труби, них зварних труб. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for rolling of sheet into pipe
Автори англійськоюRohanov Lev Leonidovych, Rohanov Maksym Lvovych, Bihunov Mstyslav Oleksandrovyh
Назва патенту російськоюМашина для сворачивания листа в трубу
Автори російськоюРоганов Лев Леонидович, Роганов Максим Львович, Бигунов Мстислав Александрович
МПК / Мітки
МПК: B21D 22/02, B21B 17/00
Мітки: згортання, трубу, машина, листа
