Дросельно-регулюючий клапан

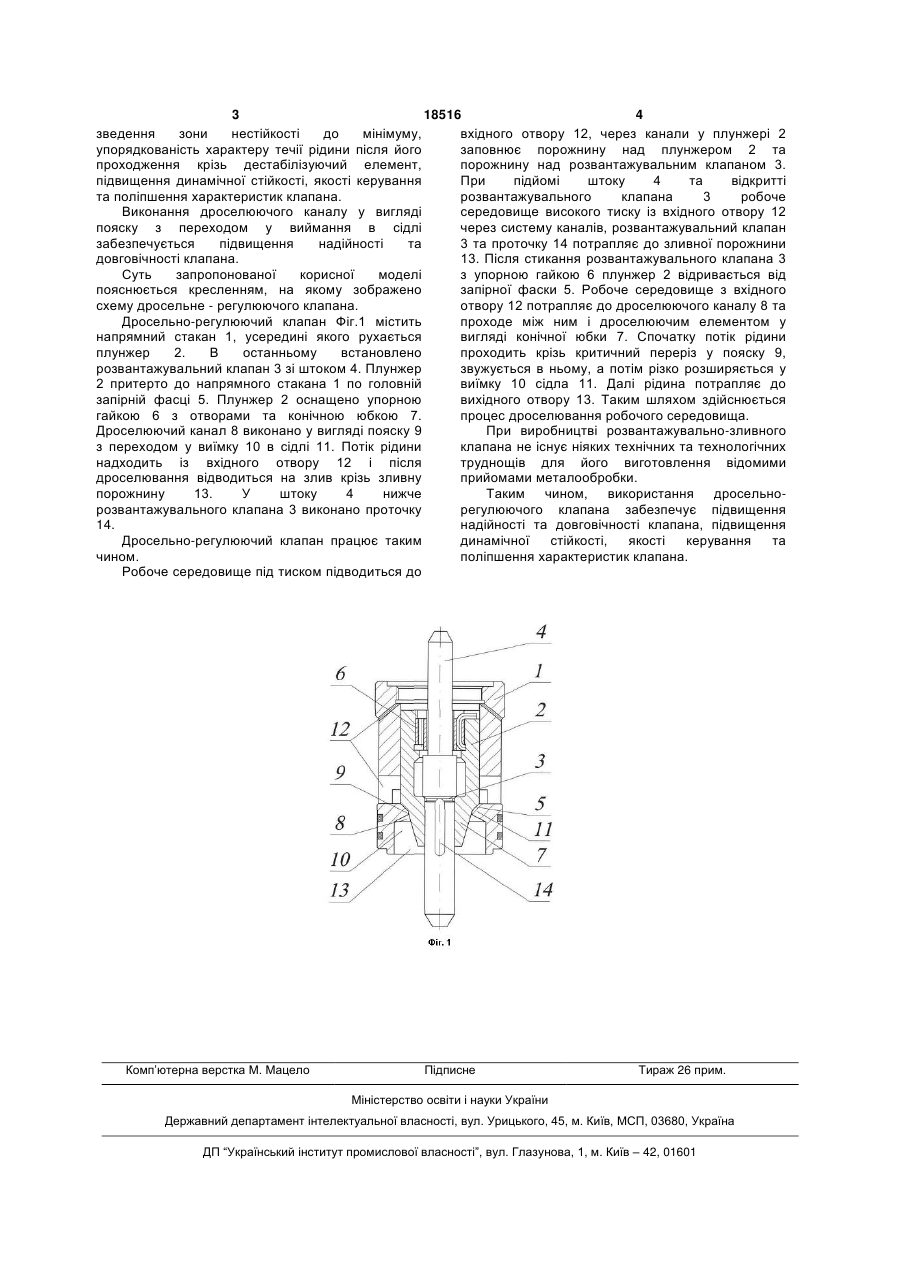

Дросельно-регулюючий клапан, що містить плунжер з конічною юбкою, напрямний стакан, шток з розвантажувальним клапаном, сідло з головною запірною фаскою та дроселюючим каналом, упорну гайку, систему отворів, який відрізняється тим, що дроселюючий канал виконано у вигляді пояска з переходом у виїмку в сідлі. (19) (21) u200604865 (22) 03.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Шинкаренко Олег Михайлович, Корчак Олена Сергіївна (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 18516 4 зведення зони нестійкості до мінімуму, вхідного отвору 12, через канали у плунжері 2 упорядкованість характеру течії рідини після його заповнює порожнину над плунжером 2 та проходження крізь дестабілізуючий елемент, порожнину над розвантажувальним клапаном 3. підвищення динамічної стійкості, якості керування При підйомі штоку 4 та відкритті та поліпшення характеристик клапана. розвантажувального клапана 3 робоче Виконання дроселюючого каналу у вигляді середовище високого тиску із вхідного отвору 12 пояску з переходом у виймання в сідлі через систему каналів, розвантажувальний клапан забезпечується підвищення надійності та 3 та проточку 14 потрапляє до зливної порожнини довговічності клапана. 13. Після стикання розвантажувального клапана 3 Суть запропонованої корисної моделі з упорною гайкою 6 плунжер 2 відривається від пояснюється кресленням, на якому зображено запірної фаски 5. Робоче середовище з вхідного схему дросельне - регулюючого клапана. отвору 12 потрапляє до дроселюючого каналу 8 та Дросельно-регулюючий клапан Фіг.1 містить проходе між ним і дроселюючим елементом у напрямний стакан 1, усередині якого рухається вигляді конічної юбки 7. Спочатку потік рідини плунжер 2. В останньому встановлено проходить крізь критичний переріз у пояску 9, розвантажувальний клапан 3 зі штоком 4. Плунжер звужується в ньому, а потім різко розширяється у 2 притерто до напрямного стакана 1 по головній виїмку 10 сідла 11. Далі рідина потрапляє до запірній фасці 5. Плунжер 2 оснащено упорною вихідного отвору 13. Таким шляхом здійснюється гайкою 6 з отворами та конічною юбкою 7. процес дроселювання робочого середовища. Дроселюючий канал 8 виконано у вигляді пояску 9 При виробництві розвантажувально-зливного з переходом у виїмку 10 в сідлі 11. Потік рідини клапана не існує ніяких технічних та технологічних надходить із вхідного отвору 12 і після труднощів для його виготовлення відомими дроселювання відводиться на злив крізь зливну прийомами металообробки. порожнину 13. У штоку 4 нижче Таким чином, використання дросельнорозвантажувального клапана 3 виконано проточку регулюючого клапана забезпечує підвищення 14. надійності та довговічності клапана, підвищення Дросельно-регулюючий клапан працює таким динамічної стійкості, якості керування та чином. поліпшення характеристик клапана. Робоче середовище під тиском підводиться до Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
