B21D 22/02 — штампування за допомогою штампів, пуансонів і т.п. інструментів

Номер патенту: 110125

Опубліковано: 26.09.2016

Автори: Тарасов Олександр Федорович, Павленко Дмитро Вікторович, Бейгельзимер Яків Юхимович

МПК: B21J 5/00, B21C 23/32, B21D 22/02 ...

Мітки: заготовок, багатоетапного, пластичним, спосіб, фальшзаготовкою, пресування, середовищем

Формула / Реферат:

Спосіб багатоетапного пресування заготовок пластичним середовищем (фальшзаготовкою), при якому на поверхні заготовки та фальшзаготовок наносять шар змащення, розташовують у контейнері спочатку нижню фальшзаготовку, над нею розміщують заготовку, потім установлюють верхню фальшзаготовку і багаторазово продавлюють фальшзаготовки та заготовку пуансоном через канал матриці в приймальний контейнер, у процесі деформування створюють протитиск...

Номер патенту: 104922

Опубліковано: 25.02.2016

Автори: Бейгельзимер Яків Юхимович, Коцюба Віктор Юрійович, Павленко Дмитро Вікторович, Тарасов Олександр Федорович

МПК: B21D 22/02

Мітки: штамп, пресування, заготовок, протитиском

Формула / Реферат:

Штамп для пресування заготовок з протитиском, що містить верхню і нижню базові плити, закріплені на повзуні і столі преса відповідно, верхню і нижню проміжні плити, причому верхня проміжна плита, із закріпленим на ній робочим контейнером і матрицею для пресування, встановлена нерухомо над нижньою базовою плитою на опорах і утворює нерухому основу штампа, між ними встановлена з можливістю обмеженого зміщення за віссю пресування нижня проміжна...

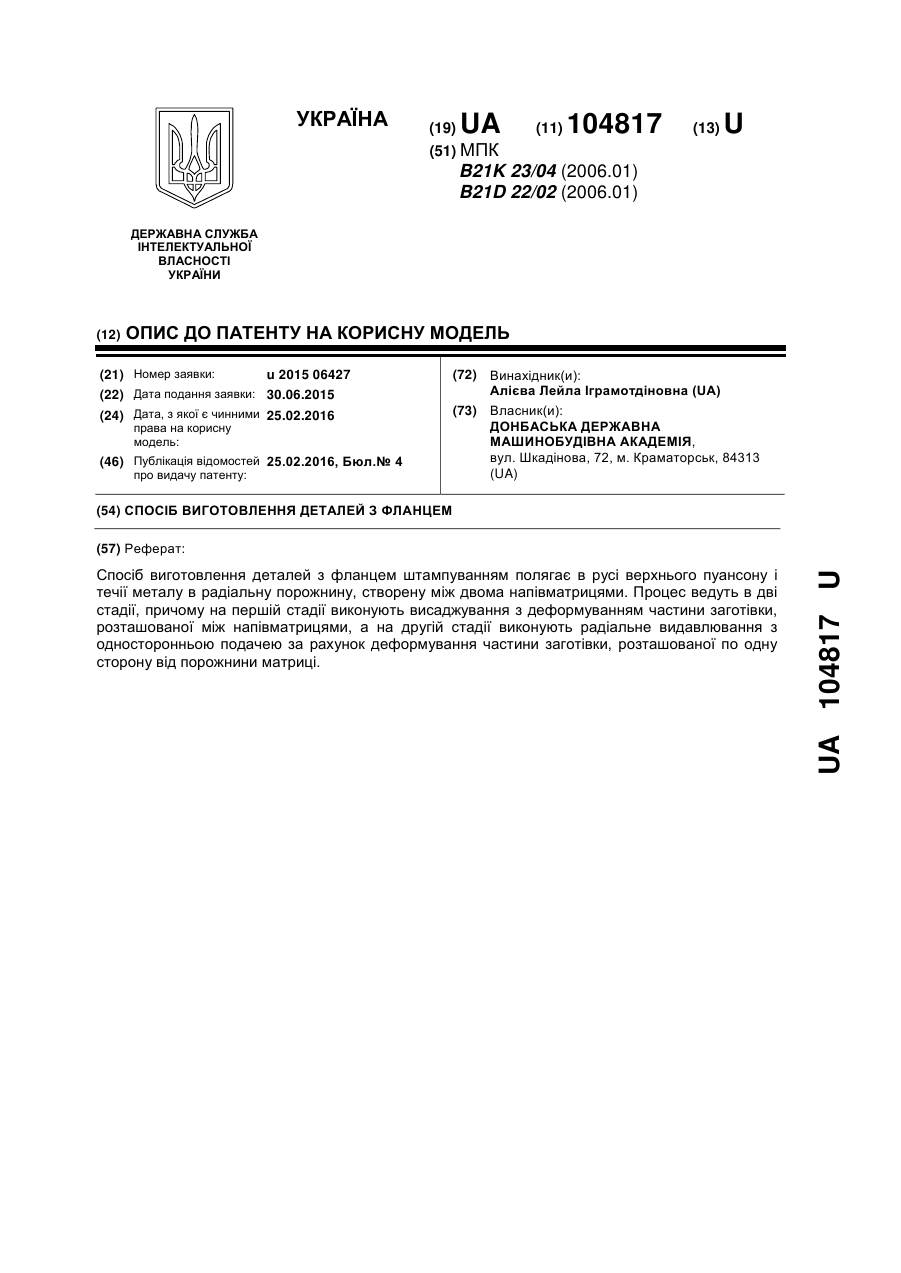

Номер патенту: 104817

Опубліковано: 25.02.2016

Автор: Алієва Лейла Іграмотдіновна

МПК: B21K 23/04, B21D 22/02

Мітки: спосіб, виготовлення, деталей, фланцем

Формула / Реферат:

Спосіб виготовлення деталей з фланцем штампуванням, який полягає в русі верхнього пуансону і течії металу в радіальну порожнину, створену між двома напівматрицями, який відрізняється тим, що процес ведуть в дві стадії, причому на першій стадії виконують висаджування з деформуванням частини заготівки, розташованої між напівматрицями, а на другій стадії виконують радіальне видавлювання з односторонньою подачею за рахунок деформування частини...

Номер патенту: 110277

Опубліковано: 10.12.2015

Автори: Краєва Віолетта Святославівна, Краєв Максим Валерійович, Шевченко Тетяна Миколаївна, Грінкевич Володимир Олександрович

МПК: B21D 22/02, B21D 26/14

Мітки: сталей, вуглецевих, холодного, штампування, спосіб

Формула / Реферат:

Спосіб холодного штампування в штампах, який відрізняється тим, що здійснюють деформацію заготовок із вуглецевої сталі з одночасною додатковою дією на метал зовнішнього постійного магнітного поля з індукцією 0,4-1,1 Тл.

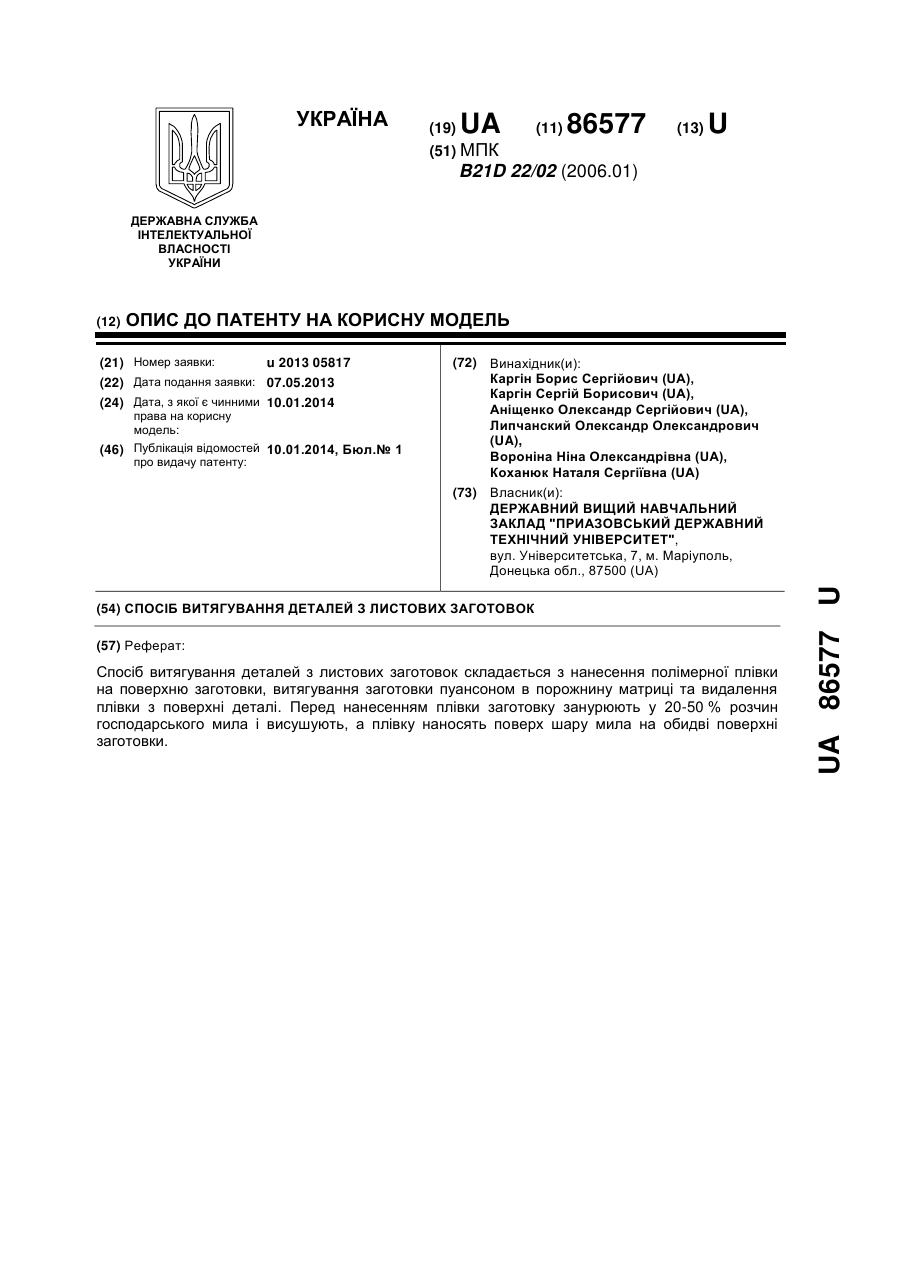

Номер патенту: 86577

Опубліковано: 10.01.2014

Автори: Липчанський Олександр Олександрович, Каргін Борис Сергійович, Вороніна Ніна Олександрівна, Каргін Сергій Борисович, Коханюк Наталя Сергіївна, Аніщенко Олександр Сергійович

МПК: B21D 22/02

Мітки: листових, деталей, витягування, заготовок, спосіб

Формула / Реферат:

1. Спосіб витягування деталей з листових заготовок, який складається з нанесення полімерної плівки на поверхню заготовки, витягування заготовки пуансоном в порожнину матриці та видалення плівки з поверхні деталі, який відрізняється тим, що перед нанесенням плівки заготовку занурюють у 20-50 % розчин господарського мила і висушують, а плівку наносять поверх шару мила на обидві поверхні заготовки.2. Спосіб за п. 1, який...

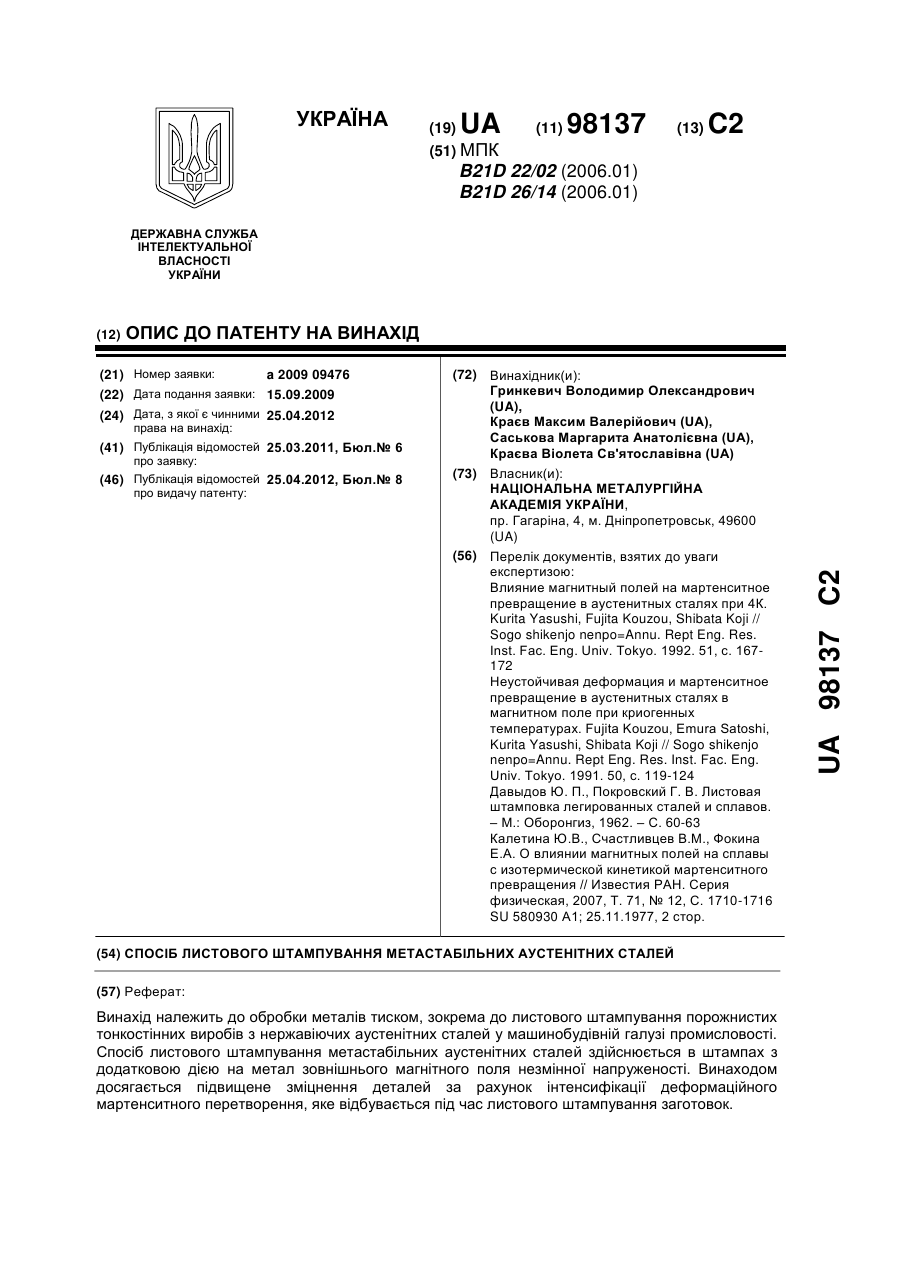

Номер патенту: 98137

Опубліковано: 25.04.2012

Автори: Грінкевич Володимир Олександрович, Краєв Максим Валерійович, Саськова Маргарита Анатолієвна, Краєва Віолета Святославівна

МПК: B21D 26/14, B21D 22/02

Мітки: метастабільних, штампування, аустенітних, листового, спосіб, сталей

Формула / Реферат:

Спосіб листового штампування метастабільних аустенітних сталей, що здійснюється в штампах, який відрізняється тим, що деформацію заготовок здійснюють з додатковою дією на метал зовнішнього магнітного поля незмінної напруженості.

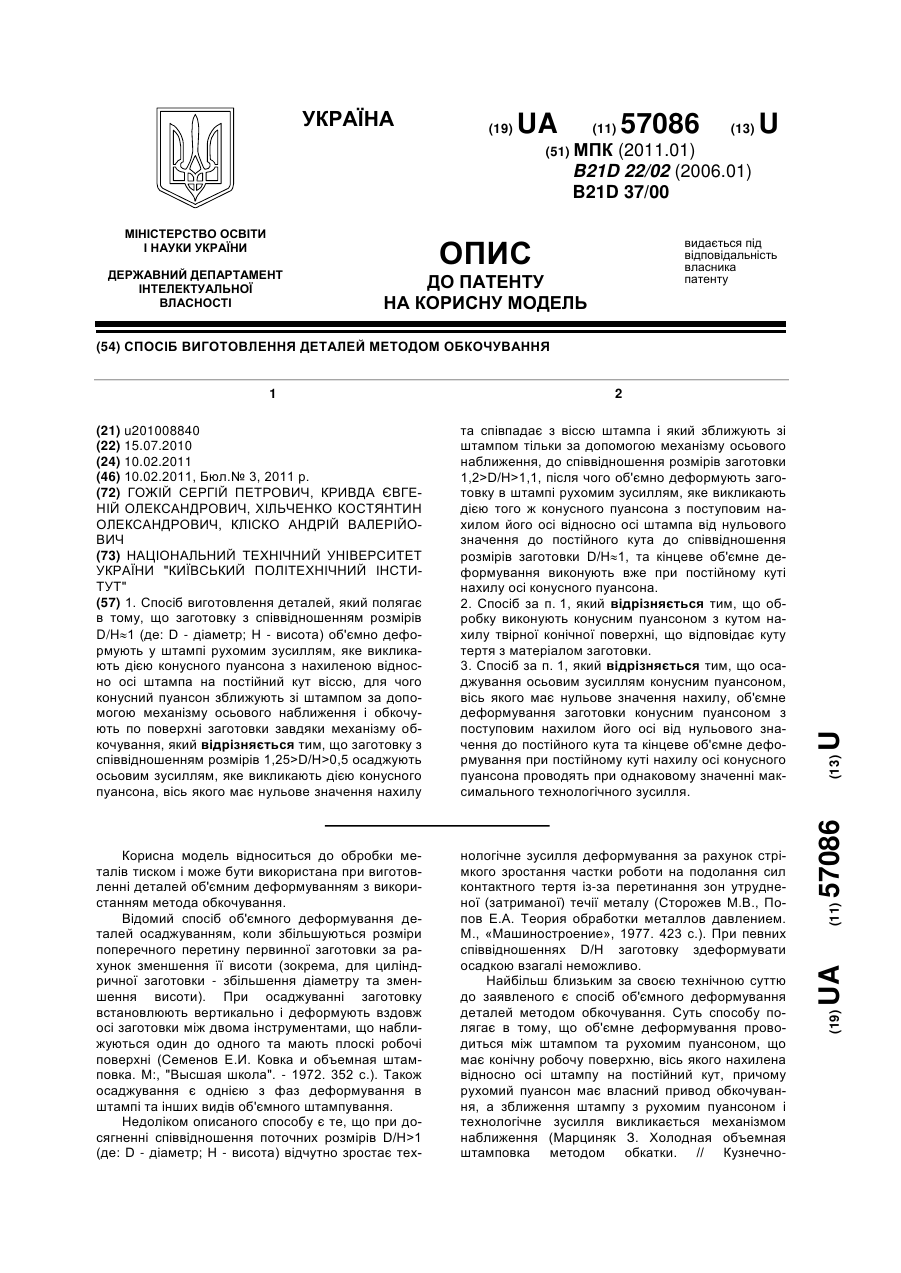

Номер патенту: 57086

Опубліковано: 10.02.2011

Автори: Кліско Андрій Валерійович, Кривда Євгеній Олександрович, Гожій Сергій Петрович, Хільченко Костянтин Олександрович

МПК: B21D 22/02, B21D 37/00

Мітки: деталей, виготовлення, обкочування, методом, спосіб

Формула / Реферат:

1. Спосіб виготовлення деталей, який полягає в тому, що заготовку з співвідношенням розмірів D/H»1 (де: D - діаметр; Н - висота) об'ємно деформують у штампі рухомим зусиллям, яке викликають дією конусного пуансона з нахиленою відносно осі штампа на постійний кут віссю, для чого конусний пуансон зближують зі штампом за допомогою механізму осьового наближення і обкочують по поверхні заготовки завдяки механізму обкочування, який відрізняється...

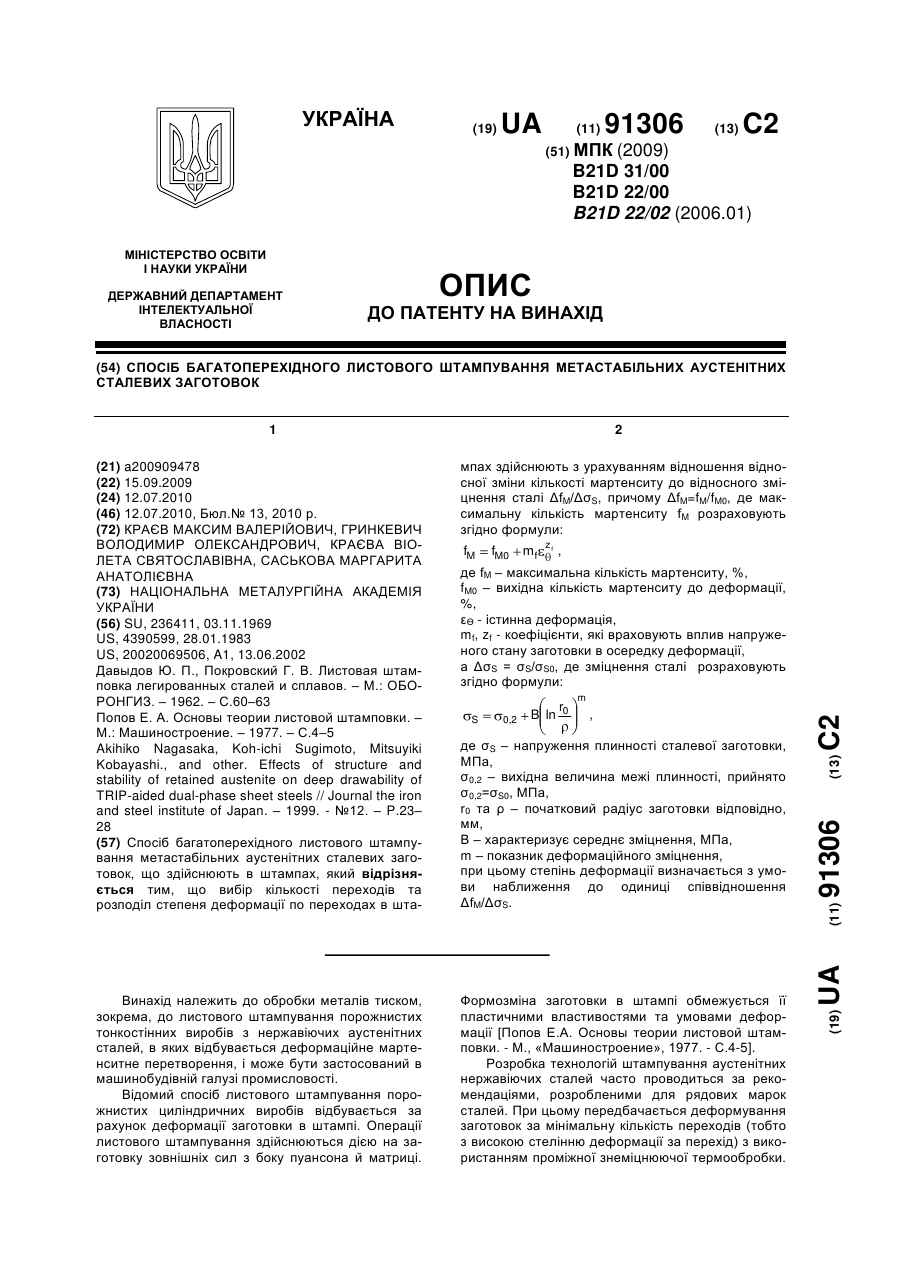

Номер патенту: 91306

Опубліковано: 12.07.2010

Автори: Грінкевич Володимир Олександрович, Краєв Максим Валерійович, Краєва Віолета Святославівна, Саськова Маргарита Анатолієвна

МПК: B21D 31/00, B21D 22/02, B21D 22/00 ...

Мітки: сталевих, аустенітних, заготовок, спосіб, багатоперехідного, штампування, листового, метастабільних

Формула / Реферат:

Спосіб багатоперехідного листового штампування метастабільних аустенітних сталевих заготовок, що здійснюють в штампах, який відрізняється тим, що вибір кількості переходів та розподіл степеня деформації по переходах в штампах здійснюють з урахуванням відношення відносної зміни кількості мартенситу до відносного зміцнення сталі ΔfM/ΔσS, причому ΔfM = fM/fM0, де максимальну кількість мартенситу fM розраховують згідно...

Номер патенту: 48027

Опубліковано: 10.03.2010

Автори: Сбітнев Віктор Данилович, Коломієць Леонід Володимирович, Клещов Геннадий Михайлович, Лещенко Олег Іванович, Кудряшов Володимир Олексійович, Квасніков Володимир Павлович

МПК: B21D 22/02

Мітки: інтегрованої, деталей, наскрізної, виробництва, метод, виготовлення, підготовки, штампів

Формула / Реферат:

Метод інтегрованої наскрізної підготовки виробництва та виготовлення деталей штампів, оснований на послідовному виконанні дій по формуванню замовлень, підготовці конструкторсько-технологічної документації, виготовленню деталей штампів та доробці штампів, який відрізняється формуванням замовлень за типорозмірами деталей штампів, підготовкою конструкторсько-технологічної документації для типорозмірів деталей (штамп-напівфабрикатів),...

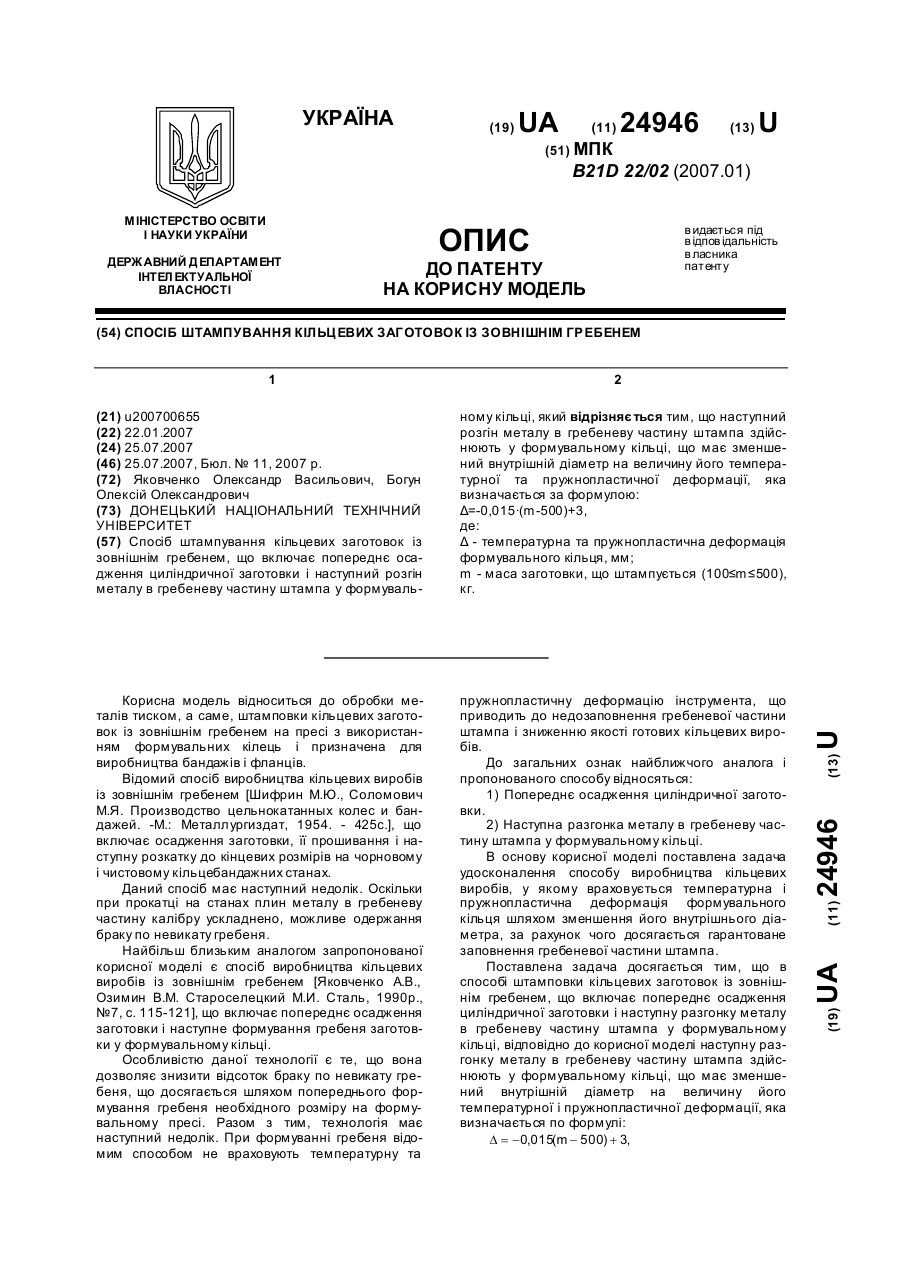

Номер патенту: 24946

Опубліковано: 25.07.2007

Автори: Богун Олексій Олександрович, Яковченко Олександр Васильович

МПК: B21D 22/02

Мітки: гребенем, штампування, заготовок, спосіб, кільцевих, зовнішнім

Формула / Реферат:

Спосіб штампування кільцевих заготовок із зовнішнім гребенем, що включає попереднє осадження циліндричної заготовки і наступний розгін металу в гребеневу частину штампа у формувальному кільці, який відрізняється тим, що наступний розгін металу в гребеневу частину штампа здійснюють у формувальному кільці, що має зменшений внутрішній діаметр на величину його температурної та пружнопластичної деформації, яка визначається за...

Номер патенту: 78253

Опубліковано: 15.03.2007

Автори: Марченко Віталій Леонідович, Шамарін Юрій Євгенович

МПК: B21D 22/02, B21D 22/00

Мітки: штампування, пристрій, крученням, багатоциліндровий

Формула / Реферат:

 Пристрій для штампування з крученням, який містить корпус з виконаним в ньому гідроциліндром з плунжером, закріпленою в центрі гайкою з несамогальмівною різьбою і спряженим з нею гвинтом, який відрізняється тим, що додатково містить щонайменше один гідроциліндр з плунжером, при цьому гідроциліндри з плунжерами розташовані симетрично відносно гвинта та спираються на рухому плиту, в якій розміщений підп'ятник штампа, гідроциліндри з'єднані з...

Номер патенту: 18515

Опубліковано: 15.11.2006

Автори: Бігунов Мстислав Олександрович, Бігунов Олександр Олександрович, Роганов Максим Львович, Роганов Лев Леонідович

МПК: B21D 22/02, B21B 17/00

Мітки: листа, трубу, машина, згортання

Формула / Реферат:

Машина для згортання листа в трубу, що містить тяговий пристрій, пристрій для захоплювання переднього кінця листа, формуючий елемент, яка відрізняється тим, що формуючий елемент виконаний у вигляді розрізної фільєри, в якій на вході розташовано ролик попереднього формування, всередині - притискний ролик, а на виході - внутрішній калібр, зовнішній діаметр якого дорівнює внутрішньому діаметру виготовлюваної труби, при цьому поперечний переріз...

Номер патенту: 16839

Опубліковано: 15.08.2006

Автори: Роганов Лев Леонідович, Роганов Максим Львович, Бігунов Олександр Олександрович

МПК: B21B 17/00, B21D 22/02

Мітки: трубу, пристрій, згортання, листа

Формула / Реферат:

Пристрій для згортання листа в трубу, що містить формувальний елемент, виконаний у вигляді скошеного циліндра, крізь який протягується лист, а зварювальний апарат встановлений безпосередньо на формувальному елементі, який відрізняється тим, що у формувальний елемент на вході введено ролик попереднього формування, а на виході встановлено додатковий калібр із зовнішнім діаметром, що дорівнює внутрішньому діаметру отримуваної труби.

Номер патенту: 65942

Опубліковано: 15.04.2004

Автори: Кирилов Генріх Леонідович, Невідомський Володимир Олександрович, Каштанов Олександр Миколайович

МПК: B21D 22/02

Мітки: плоских, штампування, отворами, деталей, штамп, гарячого

Формула / Реферат:

1. Штамп для гарячого штампування плоских деталей з отворами, що включає пуансонотримач з пуансонами для пробивання отворів і матрицю, який відрізняється тим, що пуансонотримач і матриця виконані збірними і складаються, щонайменше з двох частин, базової і причіпної, котрі скріплені між собою з можливістю регулювання відстані між ними по лінії, проведеній через осі пуансонів для пробивання отворів, встановлених в різних частинах...

Номер патенту: 49146

Опубліковано: 16.09.2002

Автор: Жученко Олександр Миколайович

МПК: B21D 22/02

Мітки: прутка, деталей, гнуття, штамп

Формула / Реферат:

Штамп для гнуття деталей з прутка, який включає центральний пуансон, дві нерухомі оправки і два бокових пуансони, який відрізняється тим, що він споряджений двома додатковими оправками, кожна з яких виконана з можливістю переміщення в нерухомій оправці під кутом до напрямку переміщення пуансона.

Номер патенту: 47765

Опубліковано: 15.07.2002

Автори: Коробко Тамара Борисовна, Майоров Дмитро Геннадійович, Майоров Геннадій Іванович, Луценко Віктор Олександрович

МПК: B21D 22/02

Мітки: штамп, витягування, глибокого

Формула / Реферат:

Штамп для глибокого витягування циліндричних деталей, що містить вирубний і витяжний пуансони, вирубну і витяжну матриці і притискач, який відрізняється тим, що на притискачі і на матриці встановлені поворотні диски і волочильні ребра, що входять у матрицю на величину 2r, причому відстань між осями виступних поворотних дисків і ребер на притискачі дорівнює [d+4(1,5г+S0)], а відстань між зовнішніми осями поворотних дисків матриці й обойми...

Номер патенту: 23378

Опубліковано: 31.08.1998

Автори: Роганов Левко Леонідович, Тарасов Олександр Федорович

МПК: B21D 22/02

Мітки: гелікоїдний, штамп, гнуття, виробів, дроту

Формула / Реферат:

Геликоидный штамп для гибки изделий из проволоки, содержащий ступенчатый пуансон, входящий в отверстие матрицы, имеющей скос торца со стороны пуансона, отличающийся тем, что штамп снабжен, по крайней мере, одной дополнительной матрицей, установленной под основной и имеющей профильную рабочую поверхность, верхняя часть которой соответствует профилю отверстия основной матрицы, а нижняя выполнена с калибрующим пояском, соответствующим наружному...

Номер патенту: 19725

Опубліковано: 25.12.1997

Автори: Гришин Микола Савелійович, Жученко Олександр Миколайович

МПК: B21D 22/02

Мітки: прутка, штамп, виготовлення, деталей

Формула / Реферат:

1. Штамп для изготовления деталей из прутка, содержащий узлы предварительной и окончательной гибки, включающие соответствующие матрицы и оправки, фиксатор заготовки и шиберный механизм перемещения заготовки из узла предварительной гибки в узел окончательной гибки, отличающийся тем, что узел окончательной гибки снабжен траверсой, установленной концентрично оправке с возможностью возвратно-поступательного перемещения параллельно оси правки, а...

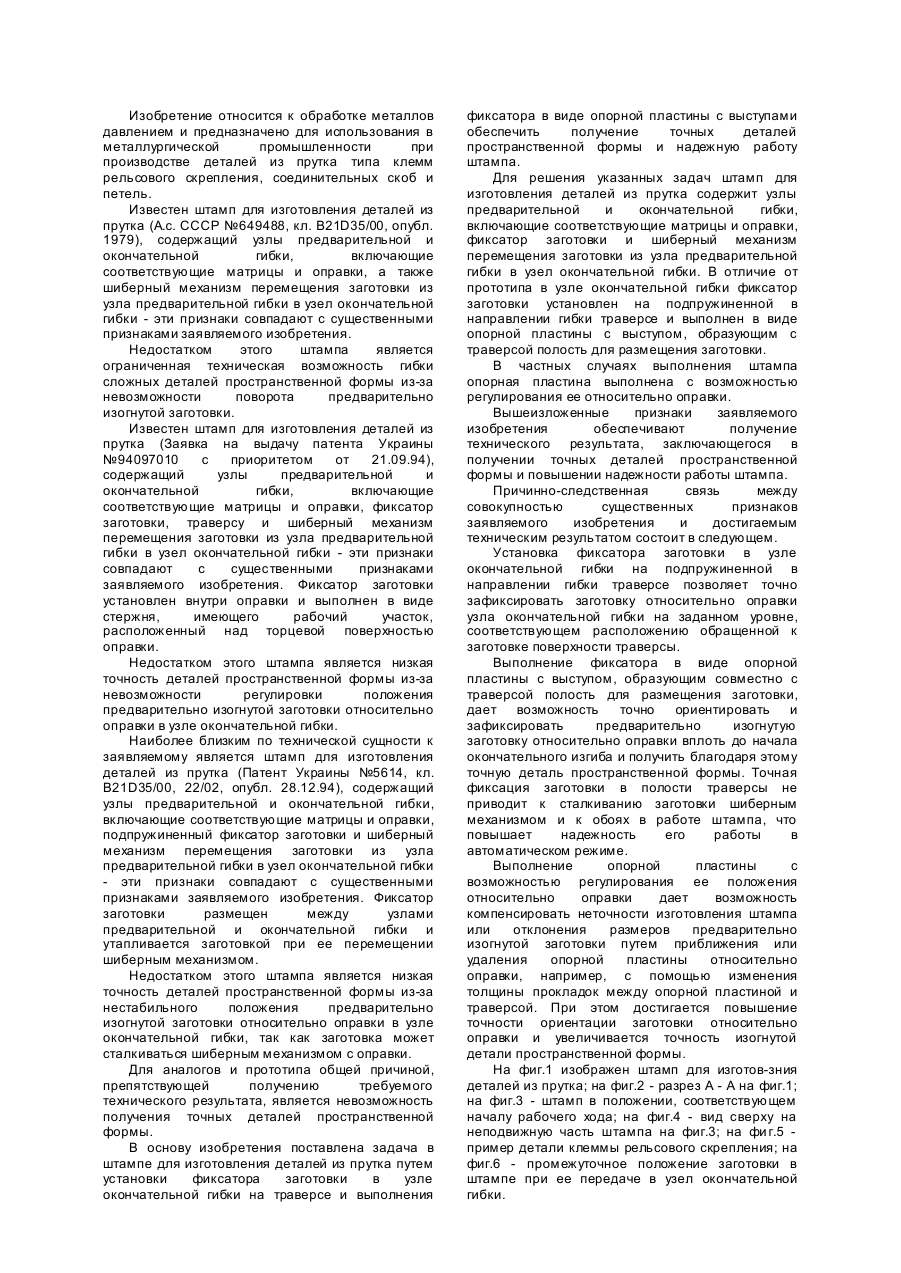

Номер патенту: 20704

Опубліковано: 07.10.1997

Автор: Жученко Олександр Миколайович

МПК: B21D 22/02

Мітки: виготовлення, штамп, деталей, прутка

Формула / Реферат:

1. Штамп для изготовления деталей из прут­ка, содержащий узлы предварительной и оконча­тельной гибки, включающие соответствующие матрицы и оправки, фиксатор заготовки и шиберный механизм перемещения заготовки из узла предварительной гибки в узел окончательной гиб­ки, отличающийся тем, что в узле окончательной гибки фиксатор заготовки установлен на подпру­жиненной в направлении гибки траверсе и выпол­нен в виде опорной пластины с выступом,...

Номер патенту: 13353

Опубліковано: 28.02.1997

Автори: Кім Ен Ун, Шупік Микола Семенович

МПК: B21D 22/02

Мітки: штамп, гнуття, деталей

Формула / Реферат:

(57) Штамп для гибки деталей, содержащий пуансон, смонтированный с возможностью поступательного перемещения, пару гибочных роликов с рабочими поверхностями, зубчатыми венцами и приводом принудительного вращения в виде зубчатой рейки, связанной с зубчатыми венцами гибочных роликов, и кулачки для подгибки гтолок изделия, отличающийся тем, что зубчатая рейка выполнена цельной и жестко связана с пуансоном, рабочая поверхность гибочных роликов...

Номер патенту: 12276

Опубліковано: 25.12.1996

Автори: Шумейко Дмитро Іванович, Шумейко Павло Дмитрович

МПК: B21D 22/02

Мітки: заготівок, штамп, площинних, виробів, штампування

Формула / Реферат:

1. Штамп для штамповки изделий из плоских заготовок, содержащий неподвижную и подвиж­ную плиты, матрицу, установленную на непод­вижной плите, пуансон, закрепленный на неподвижной плите и расположенный в матрице, пуансон-матрицу, установленную на подвижной плите с возможностью взаимодействия с матрицей и пуансоном, выталкиватель, подвижно установ­ленный в пуансон-матрицу и подпружиненный к пуансону, съемник, установленный на пуансоне и...

Номер патенту: 5614

Опубліковано: 28.12.1994

Автори: Стєпанов Владімір Андрєєвіч, Нестеров Дмитро Кузьмич, Сазонов Владімір Ніколаєвіч, Жученко Олександр Миколайович

МПК: B21D 22/02, B21D 35/00

Мітки: спосіб, деталей, виготовлення, прутка, здійснення, пристрій

Формула / Реферат:

(57) 1. Способ изготовления деталей из прутка в штампе путем последовательной гибки с передачей предварительно изогнутой заготовки на позицию окончательной гибки при обратном ходе подвижной плиты штампа, отличающийся тем, что на позиции предварительной гибки сперва отгибают концевые участки заготовки, затем, освободив их, гнут в обратном направлении среднюю часть, после чего, при зафиксированной средней части, гнут промежуточные участки...
