Пристрій для знаходження акупунктурних точок

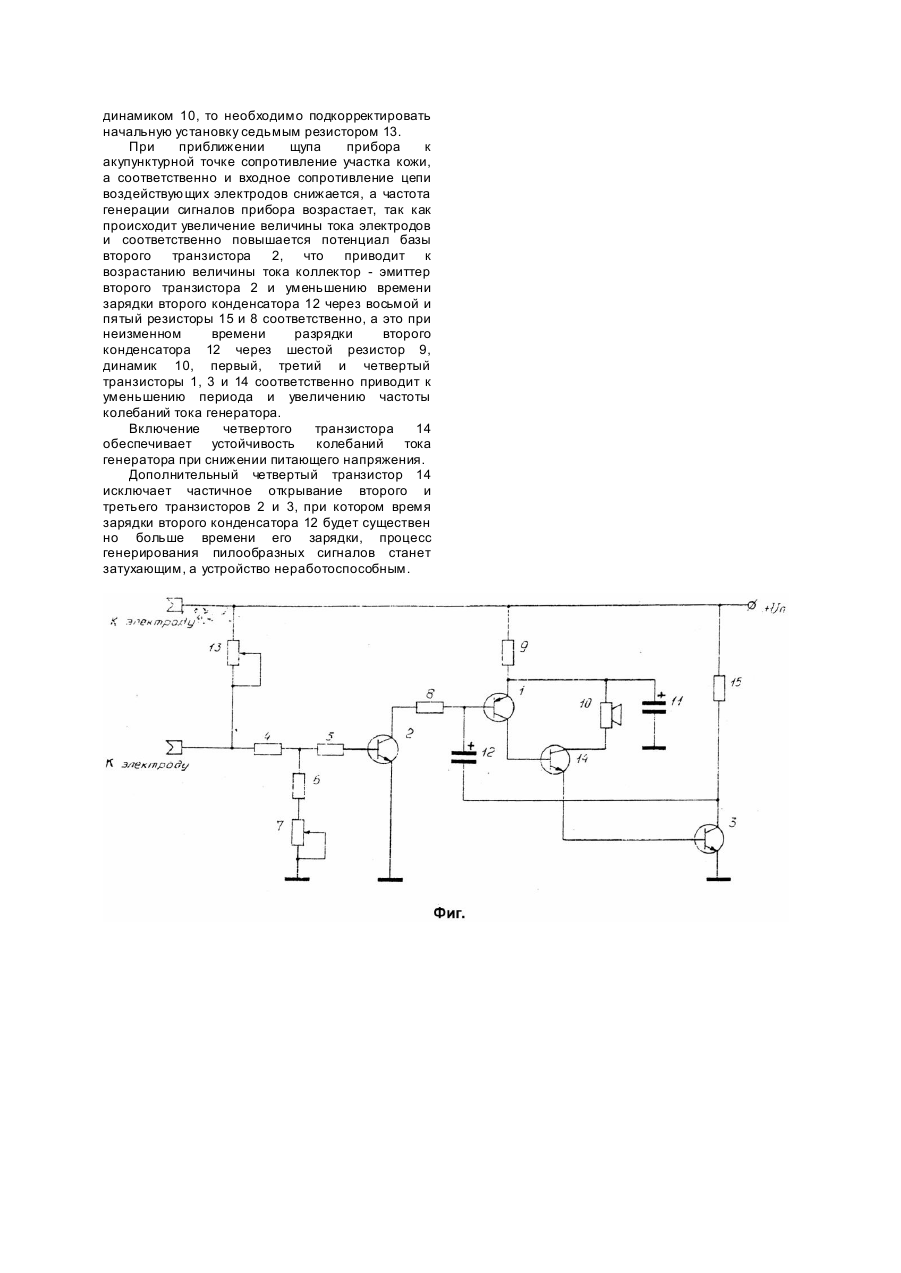

Изобретение относится к радиоэлектронной технике и может быть использовано как сигнализатор изменения электрического сопротивления кожи человека. Наиболее близким по технической сущности к предлагаемому прибору является устройство по обнаружению акупунктурных точек, содержащее первый транзистор p-n-p проводимости, второй и третий транзисторы n-p-n проводимости, причем без второго транзистора соединена с выходом делителя напряжения, выполненного на первом, втором, третьем и четвертым транзисторах, эмиттер которого заземлен, а коллектор через пятый резистор соединен с базой первого транзистора, эмиттер которого через шестой резистор соединен с шиной питания, а также с первым выводом динамика и первым выводом первого конденсатора, второй вывод которого заземлен, второй конденсатор, первый вывод которого соединен с базой первого транзистора, а второй вывод с коллектором третьего транзистора, эмиттер которого заземлен, база соединена с коллектором первого транзистора, а коллектор со вторым выводом динамика, седьмой резистор, первый вывод которого соединен с шиной питания, а второй с выходом делителя напряжения, два электрода подключаемых соответственно к первому и второму выводам седьмого резистора. Во время сеанса обнаружения акупунктурних точек данным прибором, при приближении щупа к искомой точке пациент может ощущать болевой угол, вызванный превышающим допустимую величину воздействия на низкоомную акупунктурную точк у электрическим током. Кроме болевых ощущений, величины тока электропроводов может привести к нежелательным, не предусмотренным процессом диагностики, изменением физиологического состояния пациента. Схема прибора не может одновременно обеспечить безопасное значение тока в цепях воздействующих электродов и устойчивую работу генератора импульсов, выполняющего роль звукового индикатора изменения электрического сопротивления кожи. Уменьшение значения оговоренного тока путем изменения соотношения сопротивлений резисторов делителя напряжения выводит в насыщение второй транзистор. Если же уменьшить питающее напряжение, то при данном схемотехническом решении это приведет к затуханию электрических колебаний генератора, что является еще одним существенным недостатком прибора, так как ограничивает его применение стационарными условиями и требует довольно частой замены питающих элементов. В основу изобретения поставлена задача усовершенствовать схему устройства для обнаружения акупунктурних точек путем введения дополнительных элементов, что обеспечило бы снижение значения тока в цепях воздействующи х электродов за счет снижения величины питающего напряжения и привело бы к повышению надежности работы прибора без снижения точности измерения. Поставленная задача решается тем, что в устройстве для обнаружения акупунктурных точек, содержащей первый транзистор p-n-p типа проводимости, второй и третий транзисторы n-p-n типа проводимости, причем база второго транзистора соединена с выходом делителя напряжения, выполненного на первом, втором, третьем и четвертом резисторах, эмиттер второго транзистора заземлен, а коллектор через пятый резистор соединен с базой первого транзистора, эмиттер которого через шестой резистор соединен с шиной питания, а также с первым выводом динамика и первым выводом первого конденсатора, второй вывод которого заземлен, второй конденсатор, первый вывод которого соединен с базой первого транзистора, а второй вывод - с коллектором третьего транзистора, эмиттер которого заземлен, седьмой резистор, первый вывод которого соединен с шиной питания, а второй с входом делителя напряжения, два электрода, подключенных, соответственно, к первому и второму выводам седьмого резистора, согласно изобретению, введен четвертый транзистор n-p-n типа проводимости, база которого соединена с коллектором первого транзистора, коллектор соединен со вторым выводом динамика, а эмиттер - с базой третьего транзистора, коллектор которого через дополнительный восьмой резистор соединен с шиной питания. Включение дополнительного транзистора и резистора позволяет снизить напряжение питания. На чертеже (фиг.) представлена электрическая схема заявленного устройства. Устройство для обнаружения акупунктурних точек содержит первый транзистор p-n-p типа проводимости 1, второй и третий транзисторы n-pn типа проводимости 2 и 3 соответственно, причем база второго транзистора 2 соединена с делителем напряжения, выполненного на первом, втором, третьем и четвертом резисторах 4, 5, 6 и 7 соответственно, эмиттер которого заземлен, а коллектор через пятый резистор 8 соединен с базой первого транзистора 1, эмиттер которого через шестой резистор 9 соединен с шиной питания, а также с первым выводом динамика 10 и первым выводом первого конденсатора 11, второй вывод которого заземлен, второй конденсатор 12, первый вывод которого соединен с базой первого транзистора 1, а второй вывод с коллектором третьего транзистора 3, эмиттер которого заземлен, седьмой резистор 13, первый вывод которого соединен с шиной питания, а второй с входом делителя напряжения, два электрода, подключенных соответственно к первому и второму выводам седьмого резистора 13, четвертый транзистор n-p-n типа проводимости 14, база которого соединена с коллектором первого транзистора 1, коллектор соединен со вторым выводом динамика 10, а эмиттер - с базой третьего транзистора 3, коллектор которого через восьмой резистор 15 соединен с шиной питания. Устройство работает следующим образом. Номиналы первого, второго, третьего и четвертого резисторов 4, 5, 6 и 7 подбираются так, чтобы потенциал базы второго транзистора 2 был эквивалентен периоду колебаний тока генератора, состоящего в основном из временных интервалов, необходимых для зарядки и разрядки второго конденсатора 12, а соответственно и частоте этих колебаний при переменном входном сопротивлении в цепи электродов. Если электрическое сопротивление участка кожи, где нет акупунктурних точек отлично от средней величины, что определяется по изменению частоты колебаний генератора, индицируемых динамиком 10, то необходимо подкорректировать начальную установку седьмым резистором 13. При приближении щупа прибора к акупунктурной точке сопротивление участка кожи, а соответственно и входное сопротивление цепи воздействующих электродов снижается, а частота генерации сигналов прибора возрастает, так как происходит увеличение величины тока электродов и соответственно повышается потенциал базы второго транзистора 2, что приводит к возрастанию величины тока коллектор - эмиттер второго транзистора 2 и уменьшению времени зарядки второго конденсатора 12 через восьмой и пятый резисторы 15 и 8 соответственно, а это при неизменном времени разрядки второго конденсатора 12 через шестой резистор 9, динамик 10, первый, третий и четвертый транзисторы 1, 3 и 14 соответственно приводит к уменьшению периода и увеличению частоты колебаний тока генератора. Включение четвертого транзистора 14 обеспечивает устойчивость колебаний тока генератора при снижении питающего напряжения. Дополнительный четвертый транзистор 14 исключает частичное открывание второго и третьего транзисторов 2 и 3, при котором время зарядки второго конденсатора 12 будет существен но больше времени его зарядки, процесс генерирования пилообразных сигналов станет затухающим, а устройство неработоспособным.
