Двохпороговий пристрій

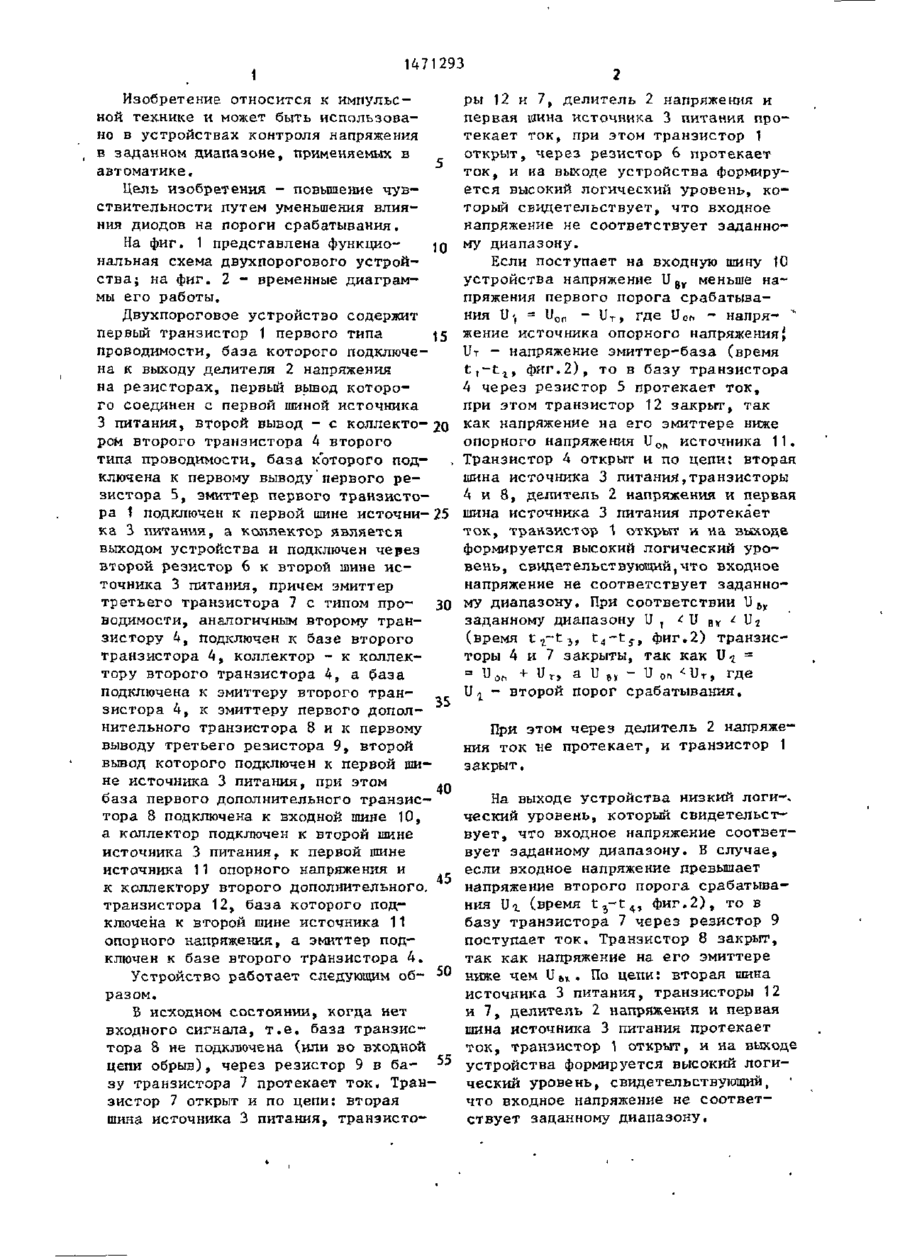

Изобретение относится к импульсной технике и может быть использовано в устройствах контроля напряжения в заданном диапазоне для построения анализаторов входных сигналов. Цель изобретения - повышение чувствительности. Двухпороговое устройство содержит первый транзистор 1 первого типа проводимости, делитель 2 напряжения на резисторах, источник 3 пита ния, второй транзистор 4 второго типа проводимости, первый резистор 5, второй резистор 6, третий транзистор 7 второго типа проводимости, дополни тельный транзистор 8, третий резистор 9, входную шину 10, источник 11 опорного напряжения, второй дополнительный транзистор 12. Введение в устройство двух дополнительных транзисторов 8, 12 и третьего транзистора 7 позволяет по сравнению с прототипом уменьшить влияние диодов на пороги срабатывания устройства, за счет чего повышается чувствительность. 2 ил. (Л С to СО 00 1 1471293 Изобретение относится к импульсной технике и может быть использовано в устройствах контроля напряжения в заданном диапазоне, применяемых в автоматике. Цель изобретения - повышение чувствительности путем уменьшения влияния диодов на пороги срабатывания. На фиг. 1 представлена функцио10 нальная схема двухпорогового устройства; на фиг. 2 - временные диаграммы его работы. Двухпороговое устройство содержит 15 первый транзистор 1 первого типа проводимости, база которого подключена к выходу делителя 2 напряжения на резисторах, первый вывод которого соединен с первой шиной источника 3 питания, второй вывод - с коллекто- 20 ром второго транзистора 4 второго типа проводимости, база которого подключена к первому выводу первого резистора 5, эмиттер первого транзистора 1 подключен к первой шине источни25 ка 3 питания, а коллектор является выходом устройства и подключен через второй резистор 6 к второй шине источника 3 питания, причем эмиттер третьего транзистора 7 с типом про30 водимости, аналогичным второму транзистору 4, подключен к базе второго транзистора 4, коллектор - к коллектору второго транзистора 4, а база подключена к эмиттеру второго транзистора 4, к эмиттеру первого допол- 35 нительного транзистора 8 и к первому выводу третьего резистора 9, второй вывод которого подключен к первой шине источника 3 питания, при этом база первого дополнительного транзис- 40 тора 8 подключена к входной шине 10, а коллектор подключен к второй шине источника 3 питания, к первой шине источника 11 опорного напряжения и к коллектору второго дополнительного, 45 транзистора 12, база которого подключена к второй шине источника 11 опорного напряжения, а эмиттер подключен к базе второго транзистора Д. Устройство работает следующим об- 50 разом. ры 12 и 7, делитель 2 напряжения и первая шина источника 3 питания протекает ток, при этом транзистор 1 открыт, через резистор 6 протекает ток, и на выходе устройства формируется высокий логический уровень, который свидетельствует, что входное напряжение не соответствует заданному диапазону. Если поступает на входную шину 10 устройства напряжение U В у меньше напряжения первого порога срабатывания U-, = U o n - U T , где Uon - напря- " жение источника опорного напряжения і U T - напряжение эмиттер-база (время t,-t 1 , фиг.2), то в базу транзистора 4 через резистор 5 протекает ток, при этом транзистор 12 закрыт, так как напряжение на его эмиттере ниже опорного напряжения U o n источника 11. Транзистор 4 открыт и по цепи: вторая шина источника 3 питания,транзисторы 4 и 8, делитель 2 напряжения и первая шина источника 3 питания протекает ток, транзистор 1 открыт и на выходе формируется высокий логический уровень, сввдетельствующий,что входное напряжение не соответствует заданному диапазону. При соответствии 1 Ьу 3 заданному диапазону U , ^ U B* l ^г (время t t - t 3 , t^-tj, фиг.2) транзисторы 4 и 7 закрыты, так как \31 = = U or , + U r , a U м - И on ^Ur, где Uг - второй порог срабатывания. При этом через делитель 2 напряжения ток не протекает, и транзистор 1 закрыт. На выходе устройства низкий логи-.. ческий уровень, который свидетельствует, что входное напряжение соответвует заданному диапазону. В случае, если входное напряжение превышает напряжение второго порога срабатывания и г (время t^-t 4 , фиг.2), то в базу транзистора 7 через резистор 9 поступает ток. Транзистор 8 закрыт, так как напряжение на его эмиттере ниже чем U ь % . По цепи: вторая шина источника 3 питания, транзисторы 12 и 7, делитель 2 напряжения и первая В исходном состоянии, когда нет шина источника 3 питания протекает входного сигнала, т.е. база транзисток, транзистор 1 открыт, и на выходе тора 8 не подключена (или во входной цепи обрыв), через резистор 9 в ба- 55 устройства формируется высокий логический уровень, свидетельствующий, зу транзистора 7 протекает ток. Транчто входное напряжение не соответзистор 7 открыт и по цепи: вторая ствует заданному диапазону. шина источника 3 питания, транзисто 1471293 Ф о р м у л а и з о б р е т е н и я Двухпороговое устройство, содержащее два транзистора разной проводимости, три резистора, источник опорного напряжения и делитель напряжения на резисторах, выход которого соединен с базой первого транзистора, а первый вывод - с первой шиной источника питания, второй вывод - с 10 коллектором второго транзистора, база которого подключена к первому выводу первого резистора, эмиттер первого транзистора подключен к первой шине источника питания, а коллек-^ тор является выходом устройства и подключен через второй резистор к второй шине источника питания, входную шину и источник опорного напряжения, о т л и ч а ю щ е е с я тем, что, с целью повышения чувствитель- 20 ности, в него введены два дополнительных транзистора с проводимостью, аналогичной первому транзистору, и третий транзистор с проводимостью аналогичной второму транзистору, эмиттер которого подключен к базе второго транзистора, коллектор - к коллектору второго транзистора, а база подключена к эмиттеру второго транзистора, к эмиттеру первого дополнительного транзистора и к первому выводу третьего резистора, второй вывод которого подключен к первой шине источника питания, при этом база первого дополнительного транзистора подключена к входной шине, а коллектор подключен к второй пине источника питания, к первой иг.не источника опорного напряжения и к коллектору второго дополнительного транзистора, база которого подключена к второй шине источника опорного напряжения, а эмиттер подключен к базе второго транзистора. Фиг. 1 Редактор Н.Яцола Составитель Н.Маркин Техред М.Дидык Корректор М.Максимишинец Заказ 1617/55 Тираж 880 Подписное _ • ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. hib Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
