Імітатор великих опорів
Номер патенту: 5411
Опубліковано: 28.12.1994
Автори: Пацарнюк Ярослав Васильович, Яцук Василь Олександрович, Микийчук Микола Миколайович
Формула / Реферат

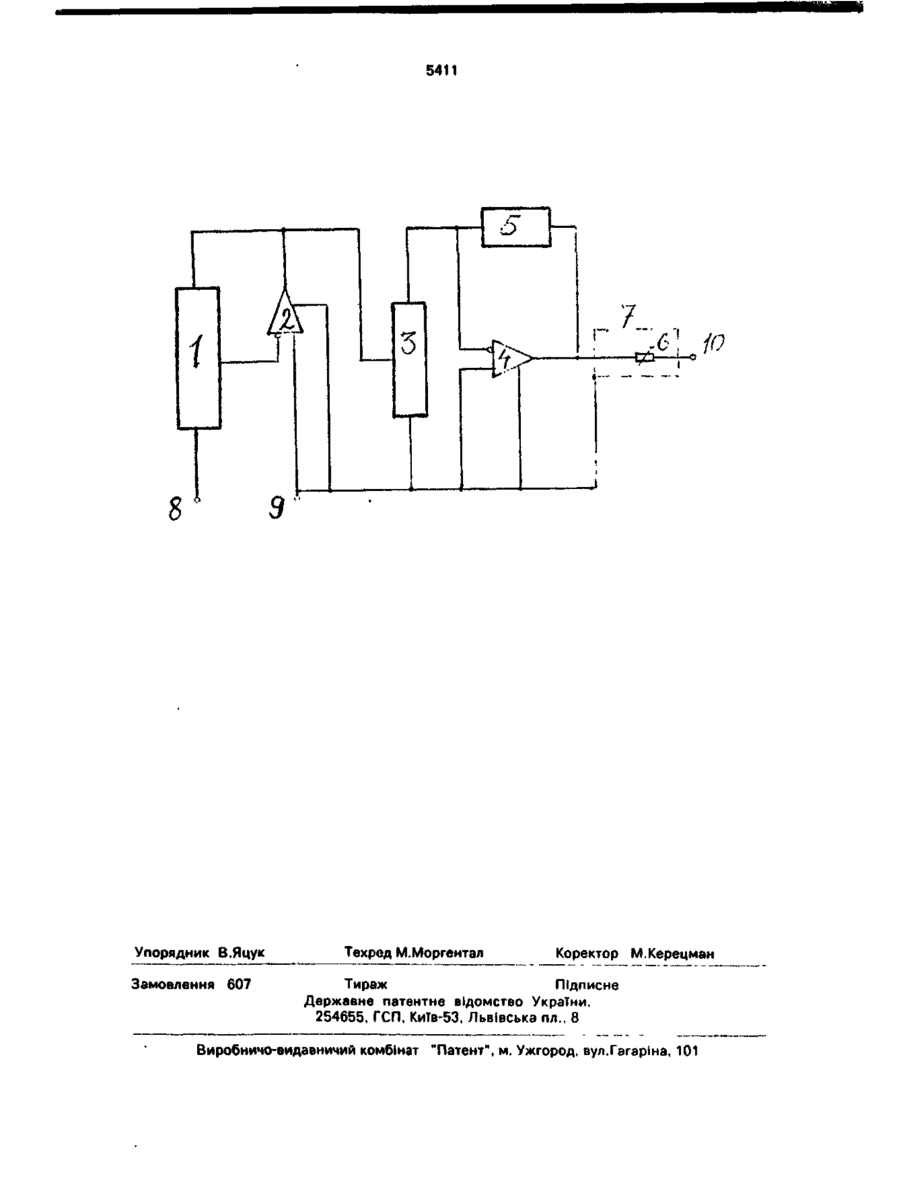

(57) 1. Имитатор больших сопротивлений, содержащий три внешних вывода, высоковольтный делитель напряжения, операционный усилитель, управляемый делитель напряжения и мультирезстор с электромагнитным экраном, первый вход высоковольтного делителя напряжения соединен с первым внешним выводом, а второй вход - с выходом первого операционного усилителя, инвертирующий вход которого соединен с выходом высоковольтного делителя напряжения, второй выход управляемого делителя напряжения соединен с общей шиной имитатора больших сопротивлений, к которой подключены второй внешний вывод и электромагнитный экран, второй вывод управляемого мультирезистора соединен с третьим внешним выводом, отличающийся тем, что дополнительно введены второй операционный усилитель и резистор, причем выход первого операционного усилителя соединен со входом управляемого делителя напряжения, первый выход которого соединен с первым выводом резистора и инвертирующим входом второго операционного усилителя, неинвертирующий вход которого соединен с общей шиной имитатора, к которой подключены неинвертирующий вход первого операционного усилителя, и общая точка источника питания операционных усилителей, а второй вывод резистора соединен с выходом второго операционного усилителя и с первым выводом управляемого мультирезистора.
2. Имитатор больших сопротивлений по п.1, отличающийся тем, что ключи управляемого делителя напряжения выполнены в виде токовых ключей.
3. Имитатор больших сопротивлений по п.1, 2, отличающийся тем, что резистор выполнен с изменяемыми значениями сопротивления.

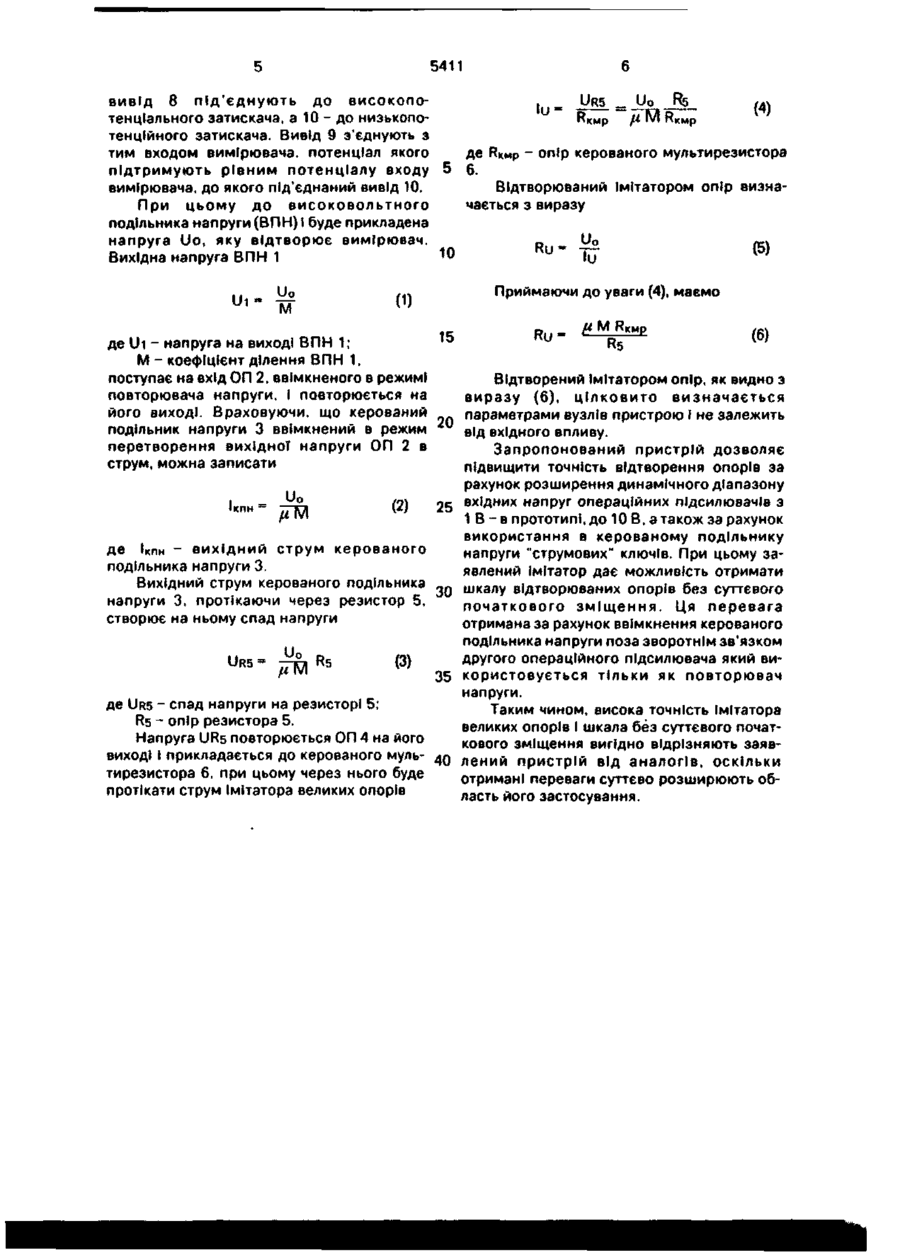

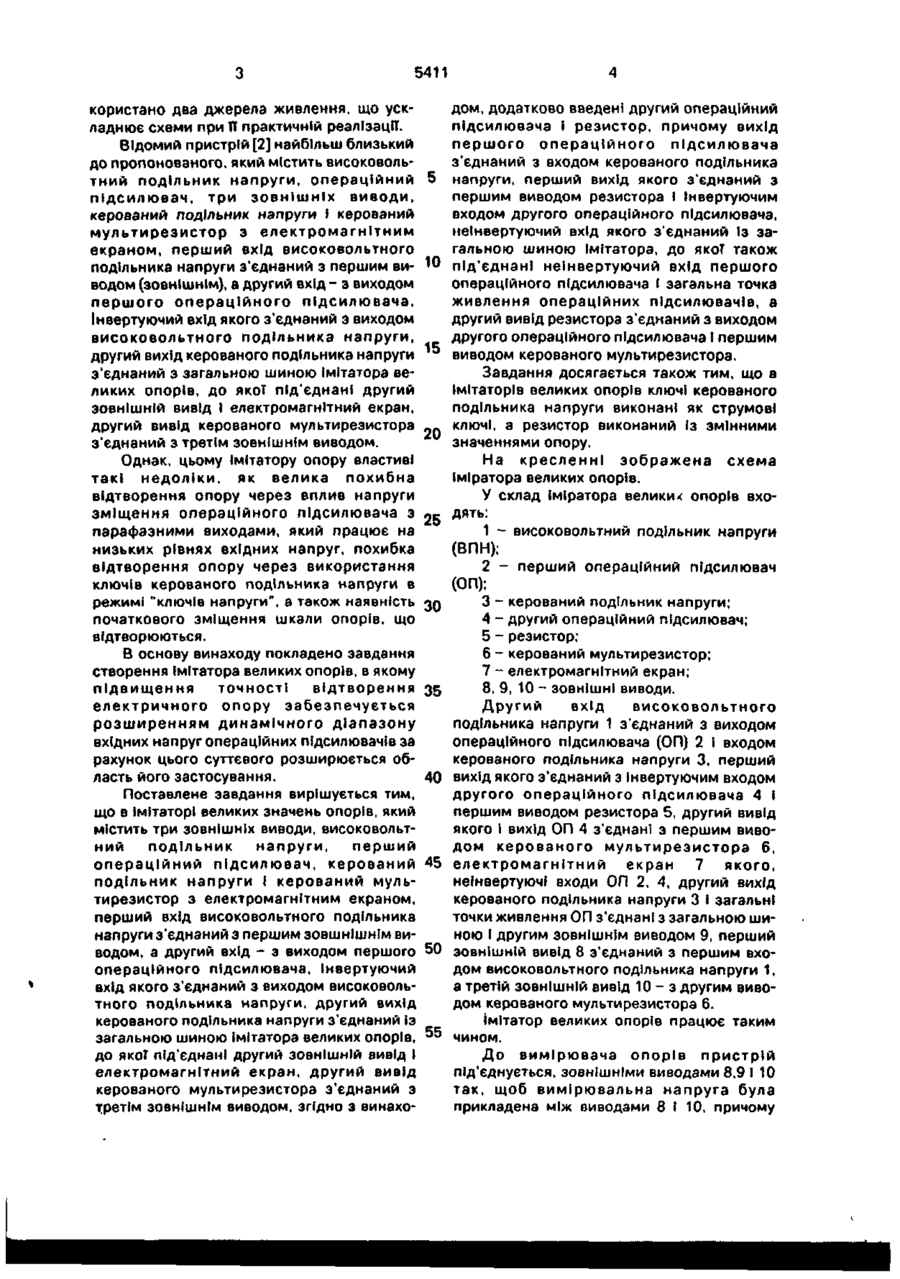

Текст
1. Имитатор больших сопротивлений, содержащий три внешних вывода, высоковольтный делитель напряжения, операционный усилитель, управляемый делитель напряжения и мультирезстор с электромагнитным экраном, первый вход высоковольтного делителя напряжения соединен с первым внешним выводом, а второй вход - с выходом первого операционного усилителя, инвертирующий вход которого соединен с выходом высоковольтного делителя напряжения, второй выход управляемого делителя напряжения соединен с общей шиной имитатора больших сопротивлений, к которой подключены второй внешний вывод и электромагнитный экран, второй вывод управляемого мультирезистора соединен с третьим внешним выводом, о т л и ч а ю щ и й с я тем, что дополнительно введены второй операционный усилитель и резистор, причем выход первого операционного усилителя соединен со входом управляемого делителя напряжения, первый выход которого соединен с первым выводом резистора и инвертирующим входом второго операционного усилителя, неинвертирующий вход которого соединен с общей шиной имитатора, к которой подключены неинвертирующий вход первого операционного усилителя, и общая точка источника питания операционных усилителей, а второй вывод резистора соединен с выходом второго операционного усилителя и с первым выводом управляемого мультирезистора. 2. Имитатор больших сопротивлений по п. 1 , о т л и ч а ю щ и й с я тем, что ключи управляемого делителя напряжения выполнены в виде токовых ключей. 3. Имитатор больших сопротивлений по п. 1,2,отличающийся тем, что резистор выполнен с изменяемыми значениями сопротивления. Винахід відноситься до галузі вимірювальної техніки і може бути використаний як кодокерована багатозначна міра великих опорів. Відомий пристрій [1], який Мстить перший та другий операційні підсилювачі, зразковий резистор, керований подільник напруги. Проте, пристрій має значну динамічну похибку, для його роботи ви с > СП
ДивитисяДодаткова інформація
Назва патенту англійськоюSimulator of large resistances
Автори англійськоюMykyichuk Mykola Mykolaiovych, Patsarniuk Yaroslav Vasyliovych, Yatsuk Vasyl Oleksandrovych
Назва патенту російськоюИмитатор больших сопротивлений
Автори російськоюМикийчук Николай Николаевич, Пацарнюк Ярослав Васильевич, Яцук Василий Александрович
МПК / Мітки
МПК: G01R 27/00
Мітки: опорів, імітатор, великих
