Вітросонячна когенераційна установка

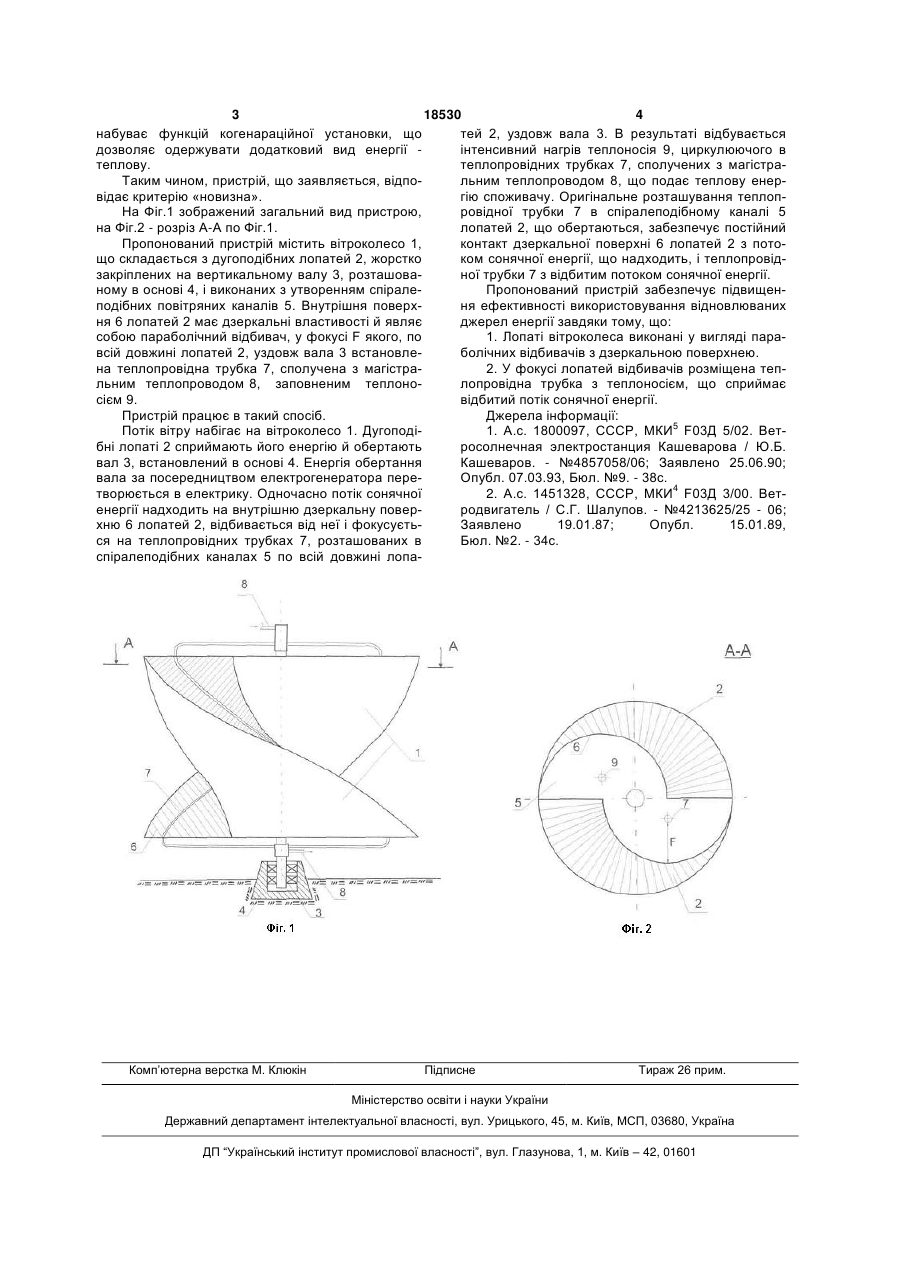

Вітросонячна когенераційна установка, що містить вітроколесо з двома дугоподібними лопатями, зв'язаними з вертикальним валом, встановленим на основі, і діаметрально зміщеними відносно одна одної з утворенням повітряного каналу, яка відрізняється тим, що лопаті виконані у вигляді параболічних відбивачів з внутрішнім дзеркальним покриттям, а у фокусі відбивачів розміщена теплопровідна трубка, розташована вздовж вертикального вала, замкнута в єдиний ланцюг магістрального теплопроводу і заповнена теплоносієм. (19) (21) u200604925 (22) 03.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Кисельов Микола Миколайович, Філатов Валерій Федорович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ 3 18530 4 набуває функцій когенараційної установки, що тей 2, уздовж вала 3. В результаті відбувається дозволяє одержувати додатковий вид енергії інтенсивний нагрів теплоносія 9, циркулюючого в теплову. теплопровідних трубках 7, сполучених з магістраТаким чином, пристрій, що заявляється, відпольним теплопроводом 8, що подає теплову енервідає критерію «новизна». гію споживачу. Оригінальне розташування теплопНа Фіг.1 зображений загальний вид пристрою, ровідної трубки 7 в спіралеподібному каналі 5 на Фіг.2 - розріз А-А по Фіг.1. лопатей 2, що обертаються, забезпечує постійний Пропонований пристрій містить вітроколесо 1, контакт дзеркальної поверхні 6 лопатей 2 з потощо складається з дугоподібних лопатей 2, жорстко ком сонячної енергії, що надходить, і теплопровідзакріплених на вертикальному валу 3, розташованої трубки 7 з відбитим потоком сонячної енергії. ному в основі 4, і виконаних з утворенням спіралеПропонований пристрій забезпечує підвищенподібних повітряних каналів 5. Внутрішня поверхня ефективності використовування відновлюваних ня 6 лопатей 2 має дзеркальні властивості й являє джерел енергії завдяки тому, що: собою параболічний відбивач, у фокусі F якого, по 1. Лопаті вітроколеса виконані у вигляді паравсій довжині лопатей 2, уздовж вала 3 встановлеболічних відбивачів з дзеркальною поверхнею. на теплопровідна трубка 7, сполучена з магістра2. У фокусі лопатей відбивачів розміщена тепльним теплопроводом 8, заповненим теплонолопровідна трубка з теплоносієм, що сприймає сієм 9. відбитий потік сонячної енергії. Пристрій працює в такий спосіб. Джерела інформації: Потік вітру набігає на вітроколесо 1. Дугоподі1. А.с. 1800097, СССР, МКИ5 F03Д 5/02. Ветбні лопаті 2 сприймають його енергію й обертають росолнечная электростанция Кашеварова / Ю.Б. вал 3, встановлений в основі 4. Енергія обертання Кашеваров. - №4857058/06; Заявлено 25.06.90; вала за посередництвом електрогенератора переОпубл. 07.03.93, Бюл. №9. - 38с. творюється в електрику. Одночасно потік сонячної 2. А.с. 1451328, СССР, МКИ4 F03Д 3/00. Ветенергії надходить на внутрішню дзеркальну поверродвигатель / С.Г. Шалупов. - №4213625/25 - 06; хню 6 лопатей 2, відбивається від неї і фокусуєтьЗаявлено 19.01.87; Опубл. 15.01.89, ся на теплопровідних трубках 7, розташованих в Бюл. №2. - 34с. спіралеподібних каналах 5 по всій довжині лопа Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
