Завантажити PDF файл.

Формула / Реферат

Очікуючий блокінг-генератор, що містить р-n-р-транзистор, колектор якого з'єднаний з підключеною до джерела живлення первинною обмоткою трансформатора, емітер з'єднаний з джерелом опорної напруги, а база - з анодом діода й обмоткою позитивного зворотного зв'язку, обмотку негативного зворотного зв'язку, конденсатор, одна з обкладок якого з'єднана з загальним виводом джерел вхідної та опорної напруг, а друга - з негативним виводом джерела вхідної напруги, який відрізняється тим, що обмотка негативного зворотного зв'язку підключена до бази транзистора і через резистор - до загального виводу джерел вхідної та опорної напруг, а катод діода з'єднаний з протилежним виводом джерела опорної напруги та емітером транзистора.

Текст

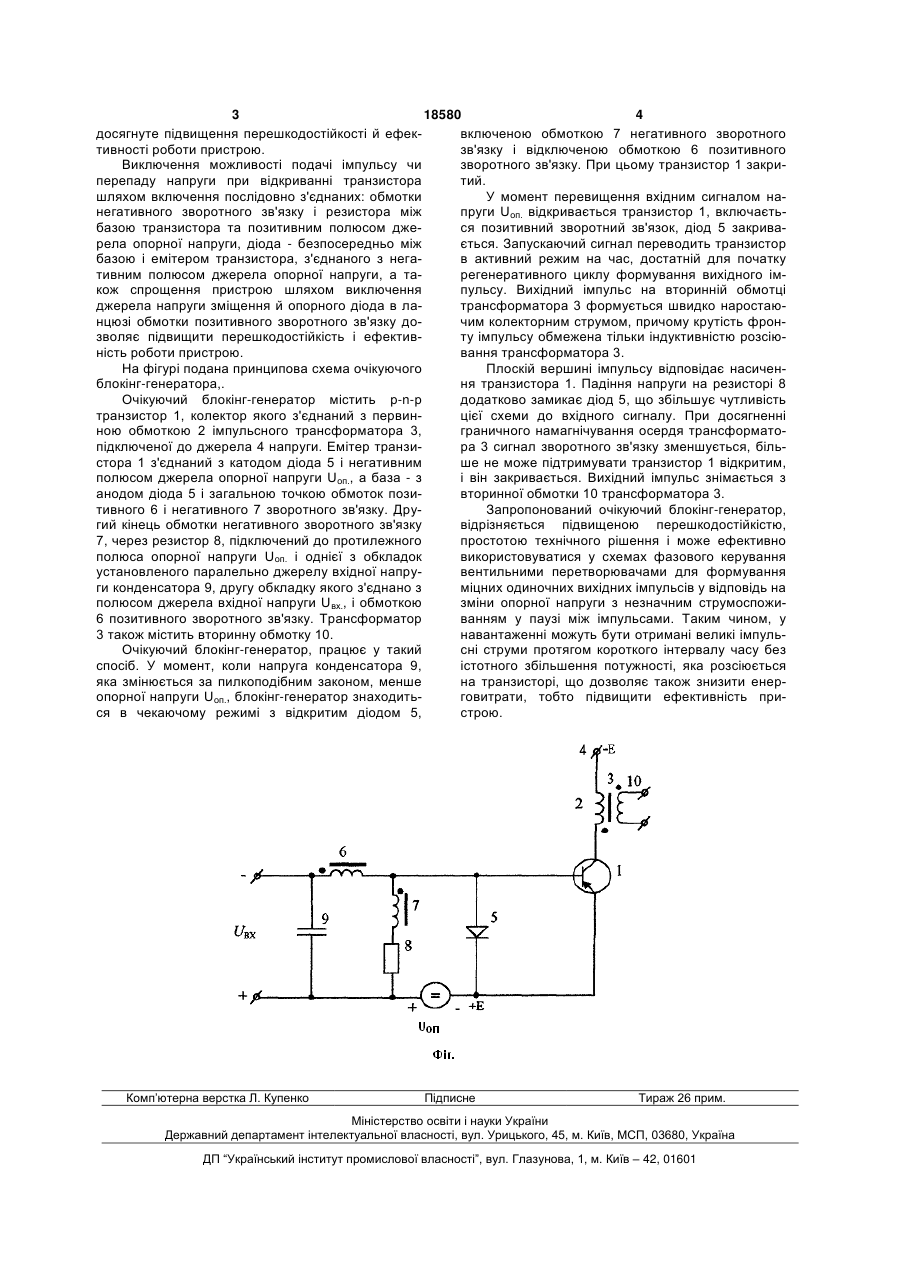

Очікуючий блокінг-генератор, що містить р-nр-транзистор, колектор якого з'єднаний з підключеною до джерела живлення первинною обмоткою трансформатора, емітер з'єднаний з джерелом 3 18580 4 досягнуте підвищення перешкодостійкості й ефеквключеною обмоткою 7 негативного зворотного тивності роботи пристрою. зв'язку і відключеною обмоткою 6 позитивного Виключення можливості подачі імпульсу чи зворотного зв'язку. При цьому транзистор 1 закриперепаду напруги при відкриванні транзистора тий. шляхом включення послідовно з'єднаних: обмотки У момент перевищення вхідним сигналом нанегативного зворотного зв'язку і резистора між пруги Uoп. відкривається транзистор 1, включаєтьбазою транзистора та позитивним полюсом джеся позитивний зворотний зв'язок, діод 5 закриварела опорної напруги, діода - безпосередньо між ється. Запускаючий сигнал переводить транзистор базою і емітером транзистора, з'єднаного з негав активний режим на час, достатній для початку тивним полюсом джерела опорної напруги, а тарегенеративного циклу формування вихідного імкож спрощення пристрою шляхом виключення пульсу. Вихідний імпульс на вторинній обмотці джерела напруги зміщення й опорного діода в латрансформатора 3 формується швидко наростаюнцюзі обмотки позитивного зворотного зв'язку дочим колекторним струмом, причому крутість фронзволяє підвищити перешкодостійкість і ефективту імпульсу обмежена тільки індуктивністю розсіюність роботи пристрою. вання трансформатора 3. На фігурі подана принципова схема очікуючого Плоскій вершині імпульсу відповідає насиченблокінг-генератора,. ня транзистора 1. Падіння напруги на резисторі 8 Очікуючий блокінг-генератор містить р-n-р додатково замикає діод 5, що збільшує чутливість транзистор 1, колектор якого з'єднаний з первинцієї схеми до вхідного сигналу. При досягненні ною обмоткою 2 імпульсного трансформатора 3, граничного намагнічування осердя трансформатопідключеної до джерела 4 напруги. Емітер транзира 3 сигнал зворотного зв'язку зменшується, більстора 1 з'єднаний з катодом діода 5 і негативним ше не може підтримувати транзистор 1 відкритим, полюсом джерела опорної напруги Uoп., а база - з і він закривається. Вихідний імпульс знімається з анодом діода 5 і загальною точкою обмоток позивторинної обмотки 10 трансформатора 3. тивного 6 і негативного 7 зворотного зв'язку. ДруЗапропонований очікуючий блокінг-генератор, гий кінець обмотки негативного зворотного зв'язку відрізняється підвищеною перешкодостійкістю, 7, через резистор 8, підключений до протилежного простотою технічного рішення і може ефективно полюса опорної напруги Uoп. і однієї з обкладок використовуватися у схемах фазового керування установленого паралельно джерелу вхідної напрувентильними перетворювачами для формування ги конденсатора 9, другу обкладку якого з'єднано з міцних одиночних вихідних імпульсів у відповідь на полюсом джерела вхідної напруги Uвх., і обмоткою зміни опорної напруги з незначним струмоспожи6 позитивного зворотного зв'язку. Трансформатор ванням у паузі між імпульсами. Таким чином, у 3 також містить вторинну обмотку 10. навантаженні можуть бути отримані великі імпульОчікуючий блокінг-генератор, працює у такий сні струми протягом короткого інтервалу часу без спосіб. У момент, коли напруга конденсатора 9, істотного збільшення потужності, яка розсіюється яка змінюється за пилкоподібним законом, менше на транзисторі, що дозволяє також знизити енеропорної напруги Uoп., блокінг-генератор знаходитьговитрати, тобто підвищити ефективність прися в чекаючому режимі з відкритим діодом 5, строю. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Monostable blocking oscillator

Автори англійською

Bozhko Oleksandr Yevhenovych, Lychkatyi Yevhen Oleksandrovych, Tertyshnyi Ivan Serhiiovych

Назва патенту російською

Ждущий блокинг-генератор

Автори російською

Божко Александр Евгеньевич, Личкатый Евгений Александрович, Тертишный Иван Сергеевич

МПК / Мітки

МПК: H03K 3/30

Мітки: блокінг-генератор, очікуючий
