Блокінг-генератор

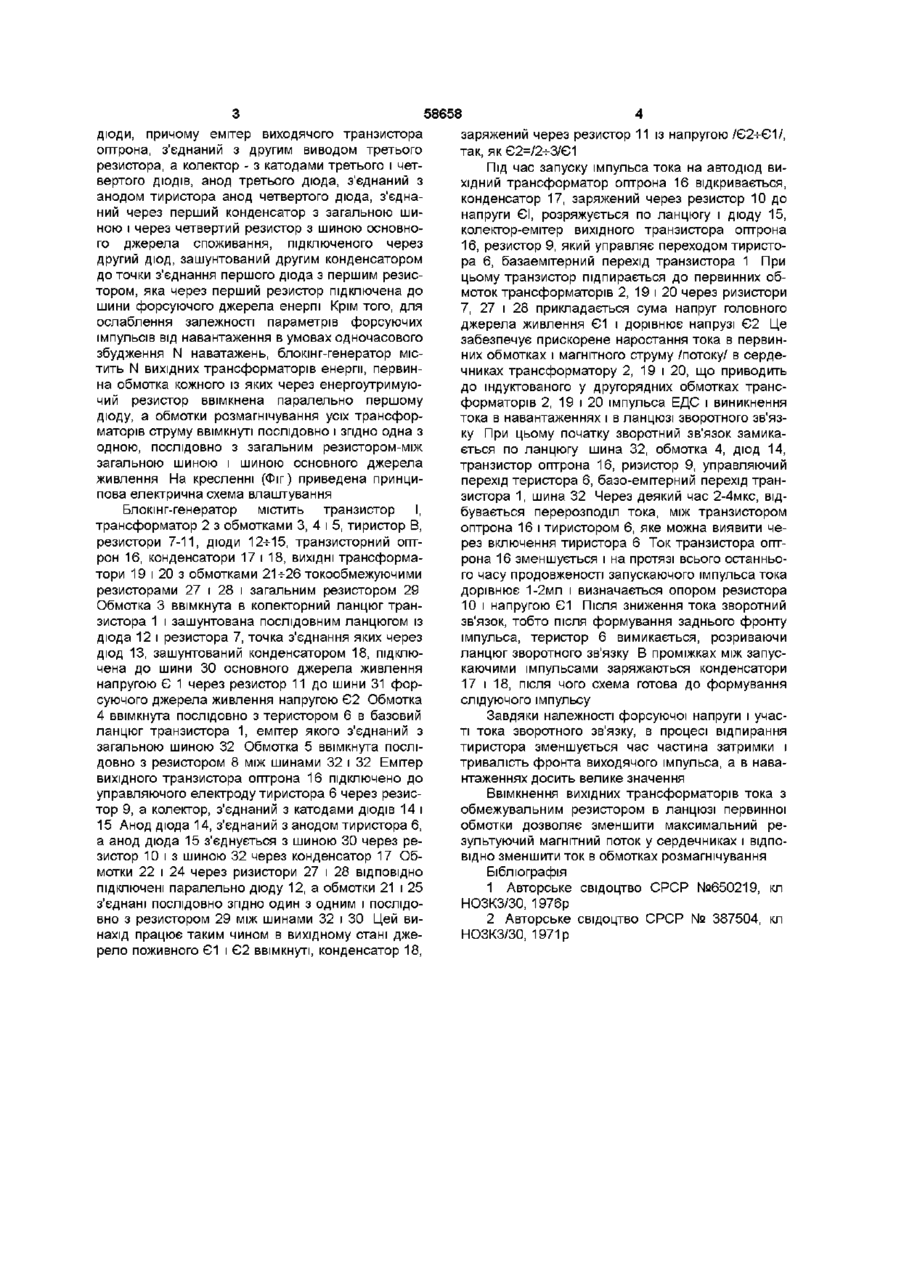

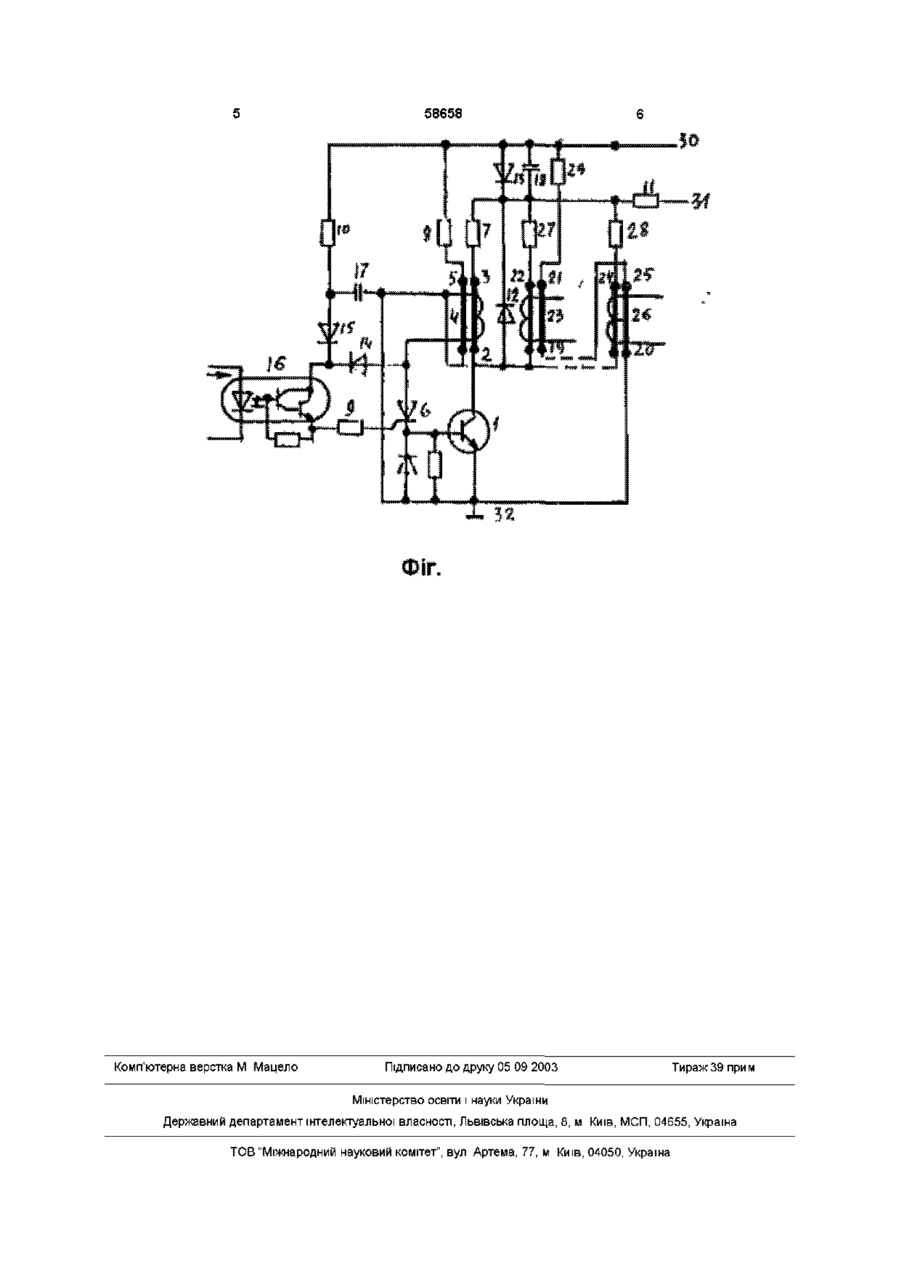

1 Блокінг-генератор, що виконаний на транзисторі, містить тиристор, ввімкнутий послідовно з обмоткою зворотного зв'язку трансформатора, два діоди і п'ять резисторів, при цьому первинна обмотка трансформатора ввімкнута в колекторне коло транзистора і зашунтована послідовним колом, що містить включений зустрічно перший діод і перший резистор, емітер транзистора з'єднаний з загальною шиною, обмотка розмагнічення трансформатора ввімкнена послідовно з другим резистором між загальною шиною і шиною основного джерела живлення, а третій резистор з'єднаний своїм першим виводом з управляючим електродом тиристора, який відрізняється тим, що додатково введені транзисторний оптрон, два конден сатори, форсуюче джерело живлення, третій і четвертий діоди, при цьому емітер вихідного транзистора оптрона з'єднаний з другим виводом третього резистора, а колектор - з катодами третього і четвертого ДІОДІВ, анод третього діода з'єднаний з анодом тиристора, анод четвертого діода з'єднаний через перший конденсатор з загальною шиною і через четвертий резистор - з шиною основного джерела живлення, підключеною через другий діод, зашунтований другим конденсатором, до точки з'єднання першого діода з першим резистором, яка через п'ятий резистор підключена до шини форсуючого джерела живлення 2 Блокінг-генератор по п 1, який відрізняється тим, що містить N вихідних трансформаторів струму, первинна обмотка кожного з яких через ВІДПОВІДНИЙ енергообмежуючий резистор підключена паралельно першому діоду, а обмотки розмагнічування трансформаторів струму включені послідовно і узгоджено одна з одною, і послідовно з загальним резистором - між загальною шиною і шиною основного джерела живлення 00 Винахід відноситься до імпульсної техніки і може використовуватись у влаштуванні управління паралельно, чи послідовно ввімкнутими тиристорами Відомий блокінг-генератор, виконаний на транзисторі і містить в собі тиристор зі стабілітроном в ланцюзі управління, податковий транзистор, конденсатор діоди і резистори [1] однак, цей блокінг-генератор не має достатньої сили перешкодоустаткуванню Найближчим за технічною суттю до винаходу є блокінг-генератор, виконаний на транзисторі, який містить тиристор, ввімкнутий послідовно з обмоткою зворотного зв'язку в базовий ланцюг транзистора, діоди резистора і обмотку розмагнічування трансформатора блокінггенератора, ввімкнуту послідовно з резистором між полюсами джерела живлення [2] Недоліками відомого винаходу є відносно довгий фронт вихідного імпульса і значний час затримки передачі імпульса на навантаження Завдання винаходу-зменшення часу затримки та тривалості фронта вихідного імпульса Це досягається тим, що в блокінг-генератор, виконаний на транзисторі і містить тиристор, ввімкнутий послідовно з обмоткою зворотного зв'язку трансформатора блокінг-генератора в базовий ланцюг транзистора, два діода і п'ять резисторів, притому, первинна обмотка трансформатора блокінг-генератора ввімкнута в коллективний ланцюг транзистора і зашунтована послідовним ланцюгом з першим діодом першого резистора, що йде на зустріч, емітер транзистора, з'єднаний з загальною шиною, обмотка розмагнічування трансформатора блокінг-генератора ввімкнута послідовно з другим резистором між загальною шиною і шиною головного джерела енергії, а третій резистор з'єднується своїм першим виходом і направляючим електродом тиристора, згідно з винаходом введені транзисторний оптрон, два конденсатора, який прискорює джерело живлення, третій і четвертий ю (О 00 ю 58658 діоди, причому емітер виходячого транзистора оптрона, з'єднаний з другим виводом третього резистора, а колектор - з катодами третього і четвертого ДІОДІВ, анод третього діода, з'єднаний з анодом тиристора анод четвертого діода, з'єднаний через перший конденсатор з загальною шиною і через четвертий резистор з шиною основного джерела споживання, підключеного через другий діод, зашунтований другим конденсатором до точки з'єднання першого діода з першим резистором, яка через перший резистор підключена до шини форсуючого джерела енергії Крім того, для ослаблення залежності параметрів форсуючих імпульсів від навантаження в умовах одночасового збудження N наватажень, блокінг-генератор містить N вихідних трансформаторів енергії, первинна обмотка кожного із яких через енергоутримуючий резистор ввімкнена паралельно першому діоду, а обмотки розмагнічування усіх трансформаторів струму ввімкнуті послідовно і згідно одна з одною, послідовно ззагальним резистором-між загальною шиною і шиною основного джерела живлення На кресленні (Фіг) приведена принципова електрична схема влаштування Блокінг-генератор містить транзистор І, трансформатор 2 з обмотками 3, 4 і 5, тиристор В, резистори 7-11, діоди 12-И5, транзисторний оптрон 16, конденсатори 17 і 18, ВИХІДНІ трансформатори 19 і 20 з обмотками 21-ь26 токообмежуючими резисторами 27 і 28 і загальним резистором 29 Обмотка 3 ввімкнута в колекторний ланцюг транзистора 1 і зашунтована послідовним ланцюгом із діода 12 і резистора 7, точка з'єднання яких через діод 13, зашунтований конденсатором 18, підключена до шини ЗО основного джерела живлення напругою Є 1 через резистор 11 до шини 31 форсуючого джерела живлення напругою Є2 Обмотка 4 ввімкнута послідовно з теристором 6 в базовий ланцюг транзистора 1, емітер якого з'єднаний з загальною шиною 32 Обмотка 5 ввімкнута послідовно з резистором 8 між шинами 32 і 32 Емітер вихідного транзистора оптрона 16 підключено до управляючого електроду тиристора 6 через резистор 9, а колектор, з'єднаний з катодами ДІОДІВ 14 і 15 Анод діода 14, з'єднаний з анодом тиристора 6, а анод діода 15 з'єднується з шиною ЗО через резистор 10 і з шиною 32 через конденсатор 17 Обмотки 22 і 24 через ризистори 27 і 28 ВІДПОВІДНО підключені паралельно діоду 12, а обмотки 21 і 25 з'єднані послідовно згідно один з одним і послідовно з резистором 29 між шинами 32 і ЗО Цей винахід працює таким чином в вихідному стані джерело поживного Є1 і Є2 ввімкнуті, конденсатор 18, заряжений через резистор 11 із напругою /Є2-ьЄ1/, так, якЄ2=/2-ьЗ/Є1 Під час запуску імпульса тока на автодюд вихідний трансформатор оптрона 16 відкривається, конденсатор 17, заряжений через резистор 10 до напруги Єї, розряжується по ланцюгу і діоду 15, колектор-емітер вихідного транзистора оптрона 16, резистор 9, який управляє переходом тиристора 6, базаемітерний перехід транзистора 1 При цьому транзистор підпирається до первинних обмоток трансформаторів 2, 19 і 20 через ризистори 7, 27 і 28 прикладається сума напруг головного джерела живлення Є1 і дорівнює напрузі Є2 Це забезпечує прискорене наростання тока в первинних обмотках і магнітного струму /потоку/ в сердечниках трансформатору 2, 19 і 20, що приводить до індуктованого у другорядних обмотках трансформаторів 2, 19 і 20 імпульса ЕДС і виникнення тока в навантаженнях і в ланцюзі зворотного зв'язку При цьому початку зворотний зв'язок замикається по ланцюгу шина 32, обмотка 4, діод 14, транзистор оптрона 16, ризистор 9, управляючий перехід теристора 6, базо-емітерний перехід транзистора 1, шина 32 Через деякий час 2-4мкс, відбувається перерозподіл тока, між транзистором оптрона 16 і тиристором 6, яке можна виявити через включення тиристора 6 Ток транзистора оптрона 16 зменшується і на протязі всього останнього часу продовженості запускаючого імпульсатока дорівнює 1-2мл і визначається опором резистора 10 і напругою Є1 Після зниження тока зворотний зв'язок, тобто після формування заднього фронту імпульса, теристор 6 вимикається, розриваючи ланцюг зворотного зв'язку В проміжках між запускаючими імпульсами заряжаються конденсатори 17 і 18, після чого схема готова до формування слідуючого імпульсу Завдяки належності форсуючої напруги і участі тока зворотного зв'язку, в процесі відпирання тиристора зменшується час частина затримки і тривалість фронта виходячого імпульса, а в навантаженнях досить велике значення Ввімкнення вихідних трансформаторів тока з обмежувальним резистором в ланцюзі первинної обмотки дозволяє зменшити максимальний результуючий магнітний поток у сердечниках і ВІДПОВІДНО зменшити ток в обмотках розмагнічування Бібліографія 1 Авторське свідоцтво СРСР №650219, кл НОЗКЗ/30, 1976р 2 Авторське свідоцтво СРСР № 387504, кл НОЗКЗ/30, 1971р 58658 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
