Пристрій для переміщення хворих

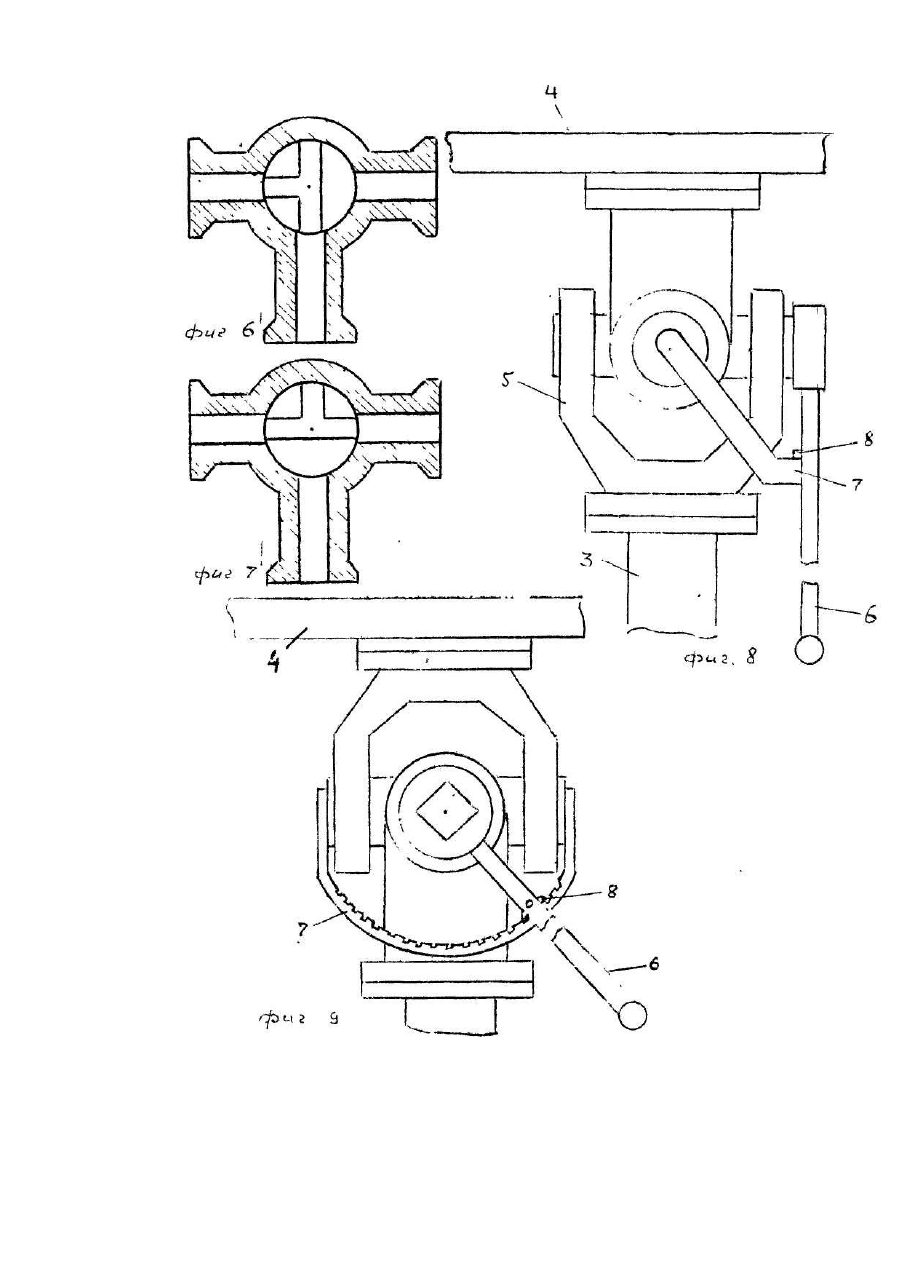

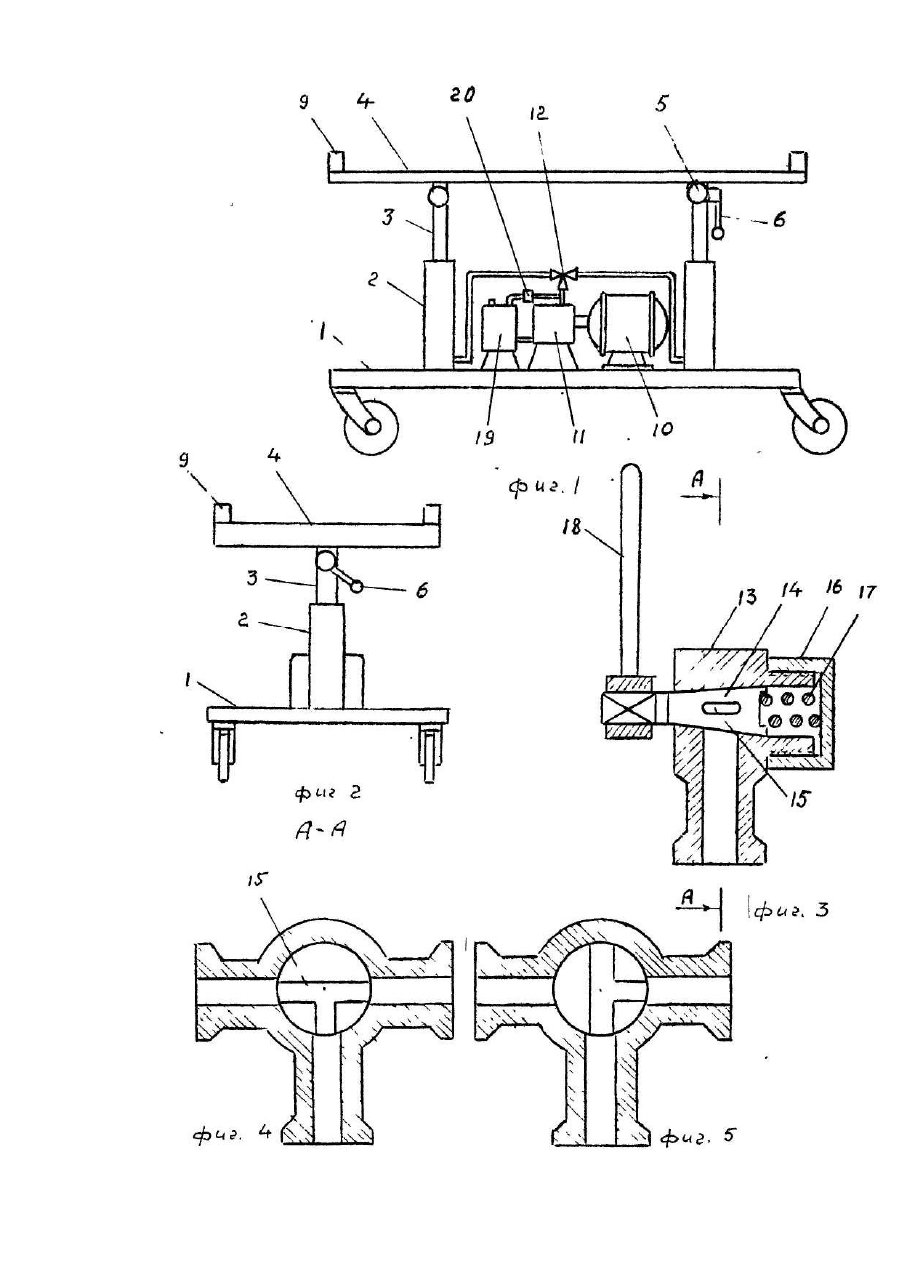

Изобретение относится к медицине, d частности к устройствам для перемещения больных. Известна кровать для больных [1], содержащая основание с четырьмя шарнирно закрепленными колесами, гидроподъемник, включающий гидроцилиндры со штоками, гидронасос и емкость для рабочей жидкости, при этом штоки гидроцилиндров шарнирно закреплены на ложе и снабжены фиксаторами положения подъема или опускания. Недостаток известной кровати для больных определяется ее узкой конструктивной и эксплуатационной направленностью - она предназначена для удобного размещения больных для лечения в пределах палат и не отвечает требованиям транспортного средства. В основу изобретения поставлена задача создания устройства для перемещения больных, в котором достигается следующий технический результат: осуществляется перемещение, вертикальный подъем и опускание носилок с больным, их наклон и фиксация в любом положении, и за счет этого определяются потребительские свойства -улучшается удобство перемещения больных по всем отделениям больниц и клиник, включая автомобили "скорой помощи". Поставленная задача решается тем, что в устройстве для перемещения больных, содержащем основание с четырьмя шарнирно закрепленными колесами, гидроподъемник, включающий гидроцилиндры со штоками, гидронасос и емкость для рабочей жидкости, согласно изобретению, указанный гидроподъемник снабжен перепускным дифференциальным клапаном, установленным на напорном трубопроводе от гидронасоса и емкости для рабочей жидкости, многоходовым краном, установленным на напорном трубопроводе, и электроприводом с питанием от внутренней электросети, причем подвижная рама включает в себя уголки для установки носилок и связана штоками гидроцилиндров с возможностью подъема и наклона рамы с носилками. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что гидроподъемник снабжен многоходовым краном, установленным на напорном трубопроводе, что позволяет производить вертикальный подъем или опускание носилок, подъем или опускание правого или левого штока гидроцилиндров, фиксацию носилок в любом положении, Наличие перепускного дифференциального клапана позволяет при работающем электродвигателе (насосе) и рукоятки многоходового крана в положении "закрыто", производить циркуляцию рабочей жидкости, минуя гидроцилиндры, непосредственно в емкость, и за счет этого улучшается удобство перемещения больных по всем отделении больниц и клиник, включая автомобили "скорой помощи". На фиг.1 показано устройство, общий вид; на фиг,2 - вид сбоку; на фиг.3 - многоходовый кран, разрез; на фиг.4 - многоходовый кран (разрез по А-А), положение вертикального подъема (или опускания) носилок; на фиг.5 - то же, подъем (или опускание) правого штока гидроцилиндра; на фиг.6 - то же, левого штока; на фиг.7 - фиксация носилок в любом положении; на фиг.8 - карданный шарнир, вид спереди; на фиг.9 -карданный шарнир, вид сбоку. Устройство для перемещения больных содержит, основание 1 на котором закреплен гидроподъемник, включающий гидроцилиндры 2 со штоками 3, связанные с подвижной рамой 4 карданным шарниром 5, включающим рукоятку 6, сектор 7 с стопорными зубьями, и двустороннюю подпружиненную собачку 8. На раме 4 закреплены уголки 9 для установки носилок (не показаны), электродвигатель 10 с питающим электрошнуром и штепсельной вилкой (не показаны) и гидронасосом 11. Многоходовый кран 12 регулирует род работ, распределяет подачу рабочей жидкости по гидроцилиндрам и включает в себя корпус 13, конусную пробку 14 с Т-образным сквозным отверстием 15, гранбуксу 16 и пружину 17. Управление производится ручкой 18. Емкость 19 с рабочей жидкостью сообщена с гидронасосом 11. Перепускной дифференциальный клапан 20 установлен на напорном трубопроводе между гидронасосом 1 и емкостью 19, при этом, при перекрытом многоходовом кране 12 и работающем электродвигателе 10, рабочая жидкость имеет возможность циркулировать из гидронасоса 11, минуя гидроцилиндры 2, непосредственно в емкость 19. Устройство работает следующим образом. Включают штепсельную вилку шнура питания электродвигателя 10 в штепсельную розетку (не показана). В зависимости от . рода работ устанавливают ручку 18 многоходового крана 12. Включают электродвигатель 10 кнопкой "пуск" (не показана). При достижении рамы с носилками заданного уровня или наклона, кран 12 ставят в положение "закрыто", поворачивая рукоятку 18, и отключают электродвигатель 10, нажав кнопку "стоп" (не показана). За время от поворота ручки 18 в положение "закрыто" до остановки электродвигателя 10, при возможном повышении напора рабочей жидкости, автоматически срабатывает перепускной дифференциальный клапан 20 и рабочая жидкость начнет циркулировать из гидронасоса 11, минуя гидроцилиндры 2, непосредственно в емкость 10. Опускание регулируют ручкой 18, кран 12 ставят в положение фиг.4 (при отключенном электродвигателе 10), при этом под весом носилок и рамы рабочая жидкость из гидроцилиндров 2 через гидронасос 11 поступит в емкость 19. Наклон носилок в поперечном направлении в обе стороны производят рукояткой 6, перебросив собачку в нужную сторону. Род работы устройства в зависимости от условий представлен на фигурах 4, 5, 6 и 7.
