Пристрій для маркування

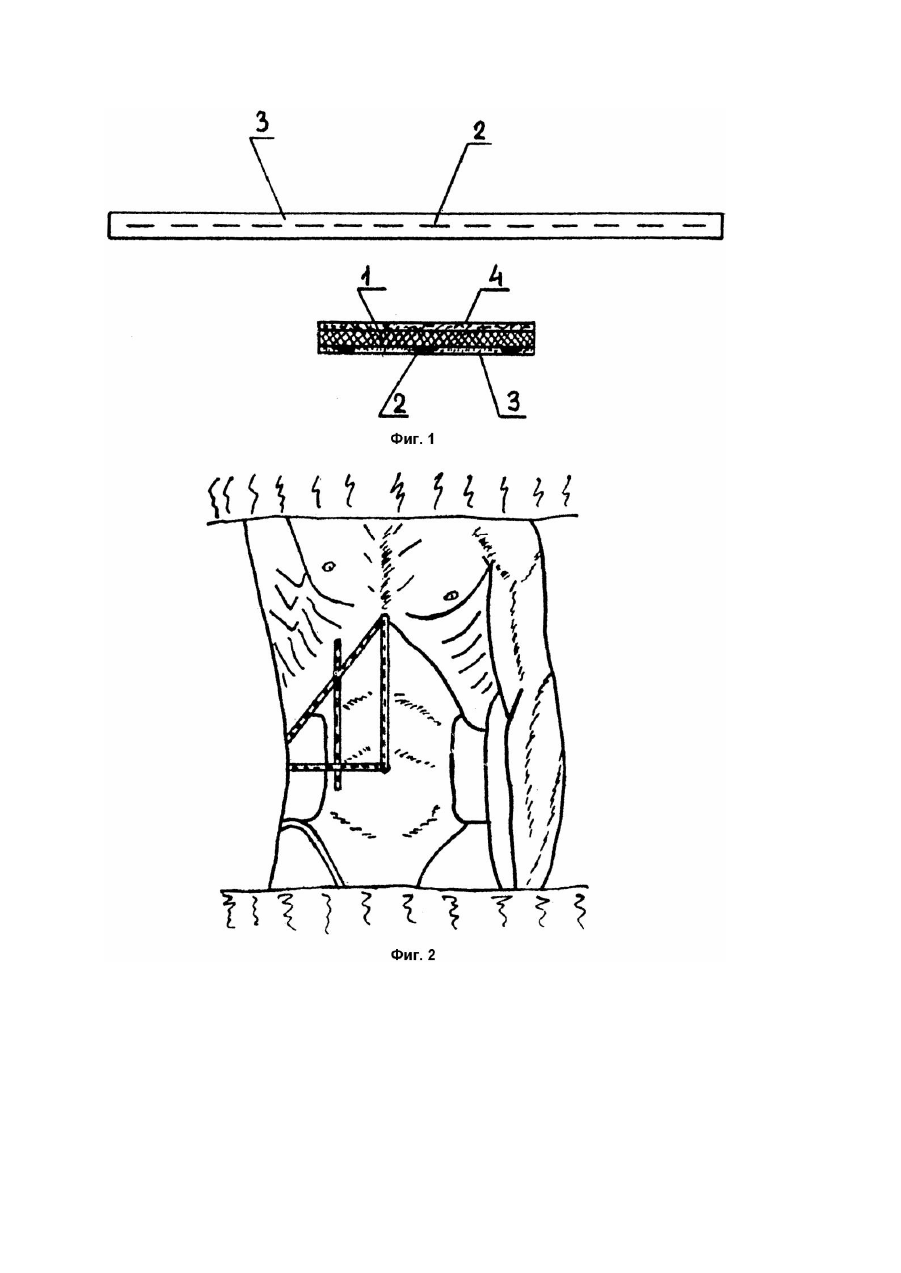

Изобретение относится к области медицины, и предназначено для накожной рентгенологической маркировки топографоанатомических ориентиров объекта рентгеносъемки. Известно устройство для накожной маркировки, содержащее пластичные рентгеноконтрастные элементы и средство их фиксации [1]. Однако, использование пластичных рентгеноконтрастных элементов в виде свинцовой ленты, располагающихся на коже свободно или фиксированных к ней на топографоанатомических ориентирах с помощью различных средств (р укой, лейкопластырем, трубчатым бинтом и др.) малоэффективно, так как перемещение объекта рентгеносъемки за экраном при полипозиционном исследовании больного приводит к смещению, рентгеноконтрастных элементов вместе с кожей и перемещению их относительно кожи, что создает недостоверную рентгенологическую картину. Свинцовая лента также грубо перекрывает детали объекта съемки, нарушая ориентировку рентгенолога и хирурга. Накожное размещение нескольких свинцовых лент по сложному периметру и рельефу объекта рентгенсъемки по условным топографоанатомическим линиям создает непреодолимые трудности в процессе рентгенисследования и значительно усложняет расшифровку данных рентгенографии. Использование свинцовых лент исключает также возможность их размещения по строго заданным метрическим параметрам, что исключает определение по снимку проекционных соотношений рентгеноконтрастных элементов и деталей объекта съемки. Кроме того, отрезки свинцовой ленты неудобны в хранении и пользовании, легко подвергаются деформации, исправление которой вручн ую перед нанесением элементов невозможно, а выравнивание ударной нагрузкой приводит к расплющиванию материала и потере заданной геометрической формы полоски. В случае использования з качестве рентгеноконтрастных элементов рентгеноконтрастной сетки, нанесенной на кожу рентгеноконтрастным веществом, например суспензией бария, без трафарета, приводит к образованию потеков, брызг и других добавочных рентгеноконтрастных дефектов, требует длительной экспозиции для высыхания нанесенного вещества. Суспензия бария обладает низкими адгезионными свойствами к коже, что приводит к разрушению сетки во время исследования объекта и осыпанию контраста. Использование рентгеноконтрастного вещества с высокими адгезионными свойствами создает проблему нанесения его на кожу до исследования и удаления его после исследования, в связи с использованием агрессивных растворителей. Нанесение на участок кожи сплошной рентгеноконтрастной сетки с помощью трафарета невозможно, так как его изготовление с рисунком сплошной сетки конструктивно невыполнимо, а применение трафарета с сетчатым рисунком усиливает недостатки ручного нанесения сетки и требует постоянного индивидуального изготовления трафаретов по условиям рентгенсъемки, что трудоемко и нецелесообразно. Целью настоящего изобретения является повышение надежности фиксации к коже по ориентирам и обеспечение соразмерности данных рентгенсъемки топографоанатомическим данным объекта. Изобретение поясняется чертежами, где на фиг.1 изображен отрезок рентгеноконтрастной липкой ленты; на фиг.2 - маркировка ориентиров на коже при холецистографии. Устройство для маркировки выполнено в виде пленочной полосчатой (в пределах 5 - 10мм) эластичной нерастяжимой рентгенопрозрачной основы 1, например из бумаги или полимера, по оси которой нанесено рентгеноконтрастнеє вещество штрихами 2 в метрическом диапазоне (длина штрихов и интервал между ними в пределах 5 - 10мм ширина штриха 0,5 - 2,0мм). Строгое соответствие длины штрихов и интервала между ними в заданном метрическом диапазоне, например 5мм, обеспечивают, без применения дополнительных измерительных устройств, определение на экране и снимке истинных размеров интересующего исследователя объекта и расположение его по отношению к сопряженным областям человеческого тела, причем независимо от проекционных условий рентгенсъемки. Для предупреждения потери формы штрихов за счет повреждения рентгеноконтрастного вещества при транспортировке, хранении и использовании, липкий слой 3, адгезионный к коже, нанесен поверх штри хов 2 рентгеноконтрастного вещества. Рентгеноконтрастная липкая лента хранится в рулоне и сматывается необходимыми отрезками при непосредственном применении. Для облегчения пользования лентой в этих условиях и сохранения эксплуатационных свойств, на другую сторону основы 1 по отношению к липкому слою 3, нанесен антиадгезионный слой 4.Для визуального ориентирования основа 1, нанесенные штрихи 2 рентгеноконтрастного вещества , липкий слой 3 и антиадгезионный слой 4 должны четко различаться по световой контрастности. После сматывания отрезка ленты с рулона и наклеивания на кожу в месте маркировки, он отрезается от рулона. После проведения необходимого полипозиционного рентгенологического исследования отрезки отработанной ленты удаляются с кожи больного. Отрезки липкой ленты рассчитаны на одноразовое применение.
