Пристрій для газоочищення котлоагрегату

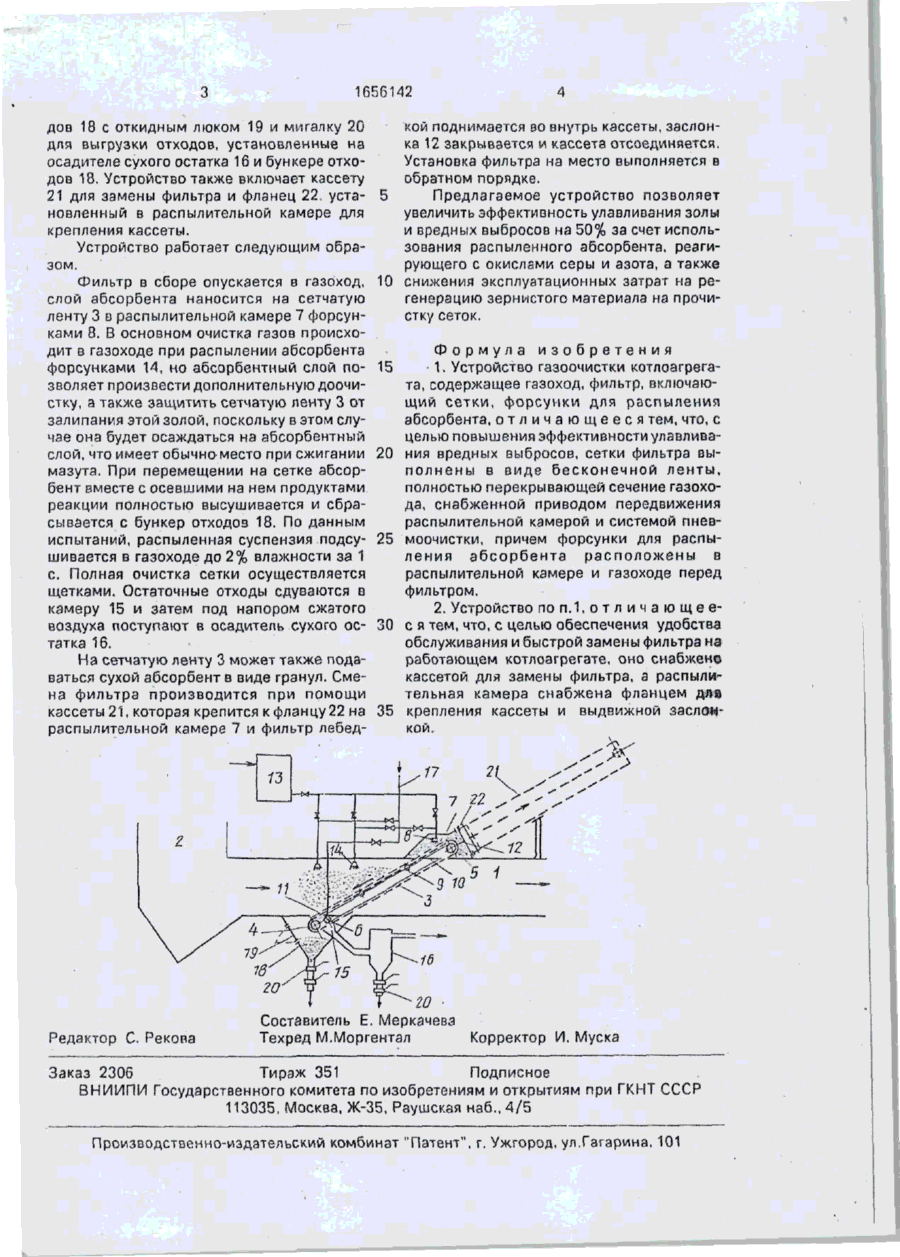

Изобретение относится к теплоэнергетике, в частности к устройствам для очистки дымовых газов из котла, и может быть использовано для улавливания золы, окислов серы, азста и ванадия, Цель изобретения повышение эффективности улавливания вредных выбросов, обеспечение удобства обслуживания и быстрая замена фильтра на работающем котлоагрегате. Устройство газоочистки котлоагрегата содержит газоход 1, сетчатую1 ленту 3 с ведущим 4 и ведомым 5 барабанами, щетки для прочистки сетки б. Фильтр в сборе опускается в газоход, слой абсорбента наносится на сетчатую ленту 3 в распылительной камере 7 форсунками 8. В основном очистка газов происходит при распылении абсорбента форсунками 14. который при перемещении по сетчатой ленте сбрасывается в бункер отходов 18. 1 з.п. ф-лы. 1 ил. Изобретение относится к теплоэнергетике, в частности к устройствам для очистки дымовых газов из котла, и может быть использовако для улавливания золы, окислов серы,азота и ванадия. Цель изобретения - повышение эффективности улавливания вредных выбросов и обеспечение удобства обслуживания \л быстрой замены фильтра на работающем котлоагрегате. На чертеже изображено предлагаемое устройство. Устройство газоочистки котлоагрегата содержит газоход 1, идущий от котла 2, установленную в газоходе сетчатую ленту 3, с ведущим барабаном 4 и ведомым барабанам 5, щетки для прочистки сетки 5 с под водом сжатого воздуха в нижней части ленты, распылительную камеру 7 с форсунками 8. Сетчатая лента 3 из высокопрочной металлической или полимерной ткани, выдерживающей температуру в газоходе до 300°С, натянута на барабаны 4 и 5, которые крепятся к каркасу, состоящему из боковых элементов 9 и поперечных элементов 10 и 11. Фильтр в сборе устанавливается в газоходе при открытии заслонки 12 и полностью перекрывает его сечение. Устройство содержит также емкость 13 с абсорбентом, форсунки 14, размещенные в газоходе, расположенную в нижней части фильтра камеру 15, соединенную с осадителем сухого остатка 16, трубопроводы подачи сжатого воздуха 17, бункер отхо ел 1656142 дов 18 с откидным люком 19 и мигалку 20 для выгрузки отходов, установленные на осадителе сухого остатка 16 и бункере отходов 18. Устройство также включает кассету 21 для замены фильтра и фланец 22 установленный в распылительной камере для крепления кассеты. Устройство работает следующим образом. Фильтр в сборе опускается в газоход, слой абсорбента наносится на сетчатую ленту 3 в распылительной камере 7 форсунками 8. В основном очистка газов происходит в газоходе при распылении абсорбента форсунками 14, но абсорбентиый слой позволяет произвести дополнительную доочистку, а также защитить сетчатую ленту 3 от залипання этой золой, поскольку в этом случае она будет осаждаться на абсорбентный слой, что имеет обычно-место при сжигании мазута. При перемещении на сетке абсорбент вместе с осевшими на нем продуктами реакции полностью высушивается и сбрасывается с бункер отходов 18. По данным испытаний, распыленная суспензия подсушивается в газоходе до 2% влажности за 1 с. Полная очистка сетки осуществляется щетками. Остаточные отходы сдуваются в камеру 15 и затем под напором сжатого воздуха поступают в осадитель сухого остатка 16. На сетчатую ленту 3 может также подаваться сухой абсорбент в виде гранул. Смена фильтра производится при помощи кассеты 21, которая крепится к фланцу 22 на распылительной камере 7 и фильтр лебед кой поднимается эо внутрь кассеты, заслонка 12 закрывается и кассета отсоединяется. Установка фильтра на место выполняется в обратном порядке. 5 Предлагаемое устройство позволяет увеличить эффективность улавливания золы и вредных выбросов на 50% за счет использования распыленного абсорбента, реагирующего с окислами серы и азота, а также 10 снижения эксплуатационных затрат на регенерацию зернистого материала на прочистку сеток. 15 20 25 30 35 Формула изобретения 1. Устройство газоочистки котлоагрегаТ8, содержащее газоход, фильтр, включающий сетки, форсунки для распыления абсорбента, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности улавливания вредных выбросов, сетки фильтра выполнены в виде б е с к о н е ч н о й ленты, полностью перекрывающей сечение газохода, снабженной приводом передвижения распылительной камерой и системой пневмоочистки, причем форсунки для распыления а б с о р б е н т а р а с п о л о ж е н ы в распылительной камере и газоходе перед фильтром. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения удобства обслуживания и быстрой замены фильтра на работающем котлоагрегате, оно снабжено кассетой для замены фильтра, а распылительная камера снабжена фланцем для крепления кассеты и выдвижной засломкой. 20 Редактор С. Рекова Составитель Е. Меркачевэ Техред М.Моргентал Корректор И. Муска Заказ 2306 Тираж 351 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
