Карданний гвинтовий секційний робочий орган
Номер патенту: 18652
Опубліковано: 15.11.2006
Автори: Гурик Олег Ярославович, Стойко Ігор Іванович, Свідовий Андрій Богданович, Гевко Іван Богданович
Формула / Реферат
Карданний гвинтовий секційний робочий орган, який виконано у вигляді окремих гвинтових секцій, з двох кінців кожної з яких жорстко закріплені втулки, внутрішні торцеві поверхні яких з’єднані між собою прутками, які є паралельними між собою і розміщені рівномірно по колу, а секції з’єднані між собою за допомогою шарнірних з’єднань, причому поверхні обертання кожної секції гвинтової спіралі виконані бочкоподібної форми, який відрізняється тим, що з двох вільних торців карданні втулки виконані у вигляді двох карданних вилок, що розміщені в діаметрально протилежних місцях, а у виступаючих кінцях карданних вилок виконані осьові радіальні наскрізні отвори діаметрами, рівними діаметрам кульок, з якими вони є у взаємодії з можливістю кругового переміщення, зверху радіальні наскрізні отвори з кульками жорстко закриті пластинами, з протилежного внутрішнього діаметра ці кульки є у взаємодії з сферичними виїмками кардана, дві інші кульки кардана, які розміщені через 90° є у взаємодії з карданами сусідньої секції, які виконані аналогічно з попередньою секцією.
Текст

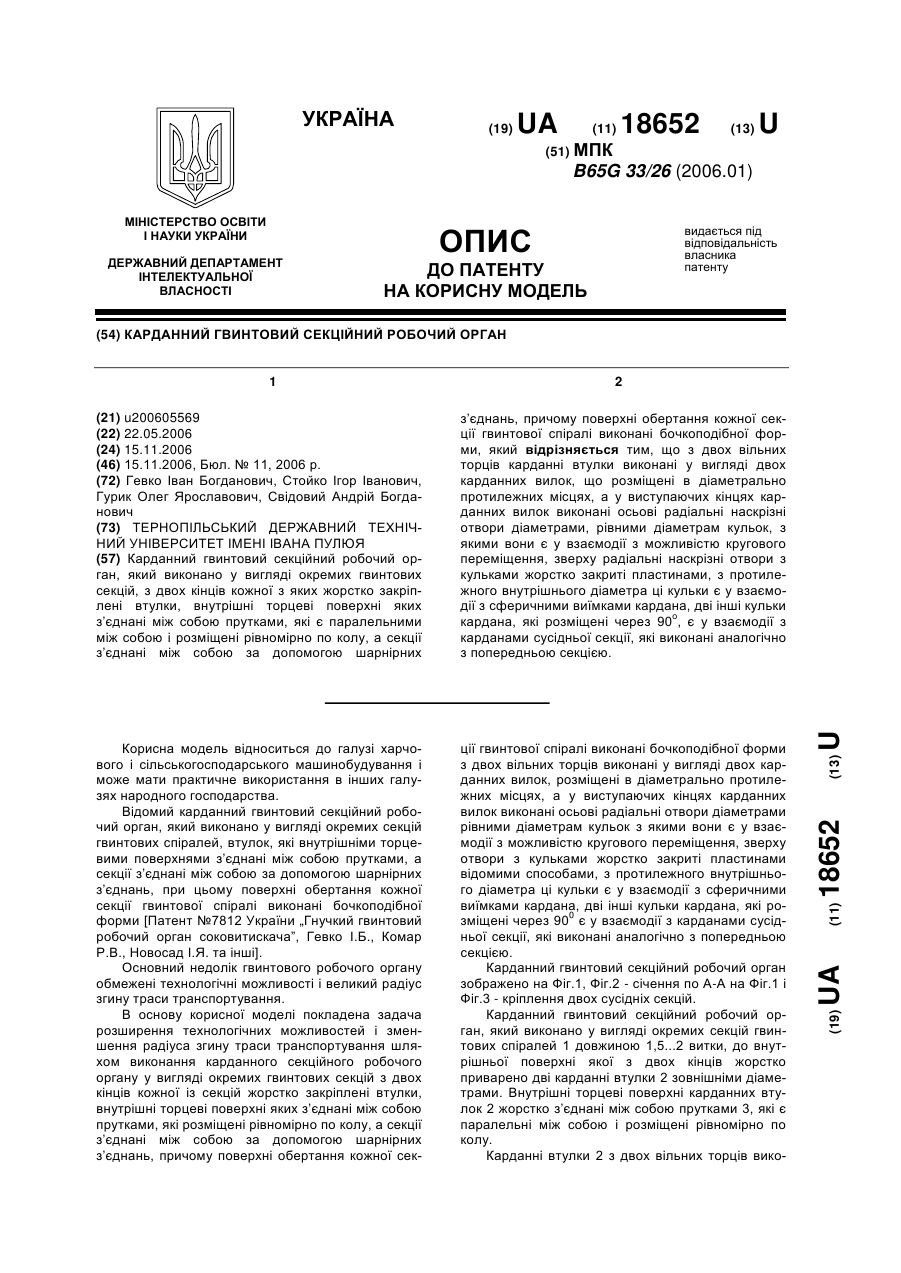

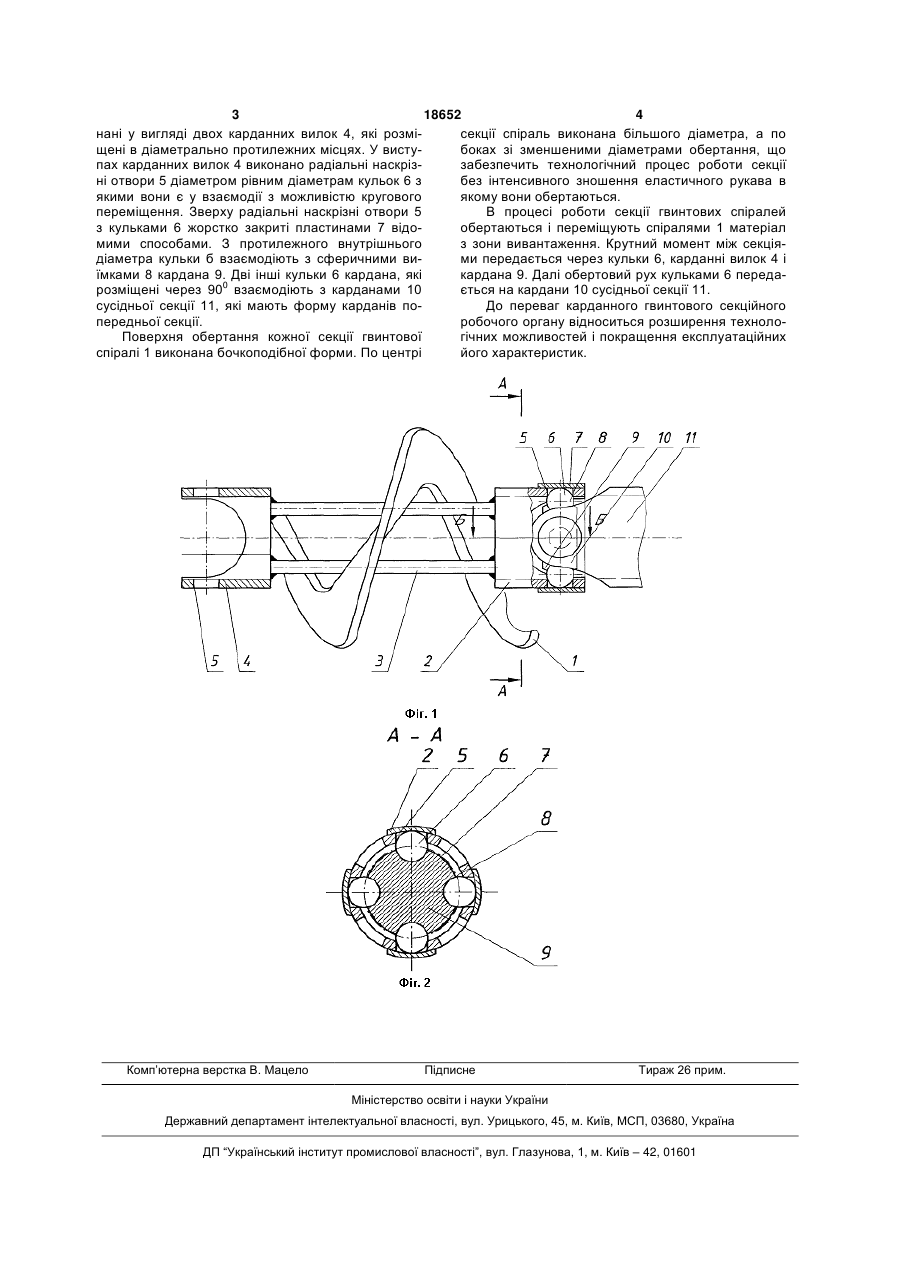

Карданний гвинтовий секційний робочий орган, який виконано у вигляді окремих гвинтових секцій, з двох кінців кожної з яких жорстко закріплені втулки, внутрішні торцеві поверхні яких з’єднані між собою прутками, які є паралельними між собою і розміщені рівномірно по колу, а секції з’єднані між собою за допомогою шарнірних 3 18652 4 нані у вигляді двох карданних вилок 4, які розмісекції спіраль виконана більшого діаметра, а по щені в діаметрально протилежних місцях. У вистубоках зі зменшеними діаметрами обертання, що пах карданних вилок 4 виконано радіальні наскріззабезпечить технологічний процес роботи секції ні отвори 5 діаметром рівним діаметрам кульок 6 з без інтенсивного зношення еластичного рукава в якими вони є у взаємодії з можливістю кругового якому вони обертаються. переміщення. Зверху радіальні наскрізні отвори 5 В процесі роботи секції гвинтових спіралей з кульками 6 жорстко закриті пластинами 7 відообертаються і переміщують спіралями 1 матеріал мими способами. З протилежного внутрішнього з зони вивантаження. Крутний момент між секціядіаметра кульки б взаємодіють з сферичними вими передається через кульки 6, карданні вилок 4 і їмками 8 кардана 9. Дві інші кульки 6 кардана, які кардана 9. Далі обертовий рух кульками 6 передарозміщені через 900 взаємодіють з карданами 10 ється на кардани 10 сусідньої секції 11. сусідньої секції 11, які мають форму карданів поДо переваг карданного гвинтового секційного передньої секції. робочого органу відноситься розширення технолоПоверхня обертання кожної секції гвинтової гічних можливостей і покращення експлуатаційних спіралі 1 виконана бочкоподібної форми. По центрі його характеристик. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCardan screw sectional operating unit
Автори англійськоюHevko Ivan Bohdanovych, Stoiko Ihor Ivanovych, Huryk Oleh Yaroslavovych
Назва патенту російськоюКарданный винтовой секционный рабочий орган
Автори російськоюГевко Иван Богданович, Стойко Игорь Иванович, Гурик Олег Ярославович
МПК / Мітки
МПК: B65G 33/26
Мітки: робочий, гвинтовий, секційний, карданний, орган
