Зубчасто-шліцьовий механізм коробок швидкостей
Номер патенту: 18651
Опубліковано: 15.11.2006
Автори: Дзюра Володимир Олексійович, Гевко Богдан Матвійович
Формула / Реферат
Зубчасто-шліцьовий механізм коробок швидкостей, який виконано у вигляді корпуса, привідного зубчасто-шліцьового блока з шліцьовим валом з можливістю відносного осьового переміщення і веденого вала з зубчастими блоками, вала переключення швидкостей, вилки, фіксатора і рукоятки, який відрізняється тим, що в привідному зубчасто-шліцьовому блоці і на шліцьовому валу рівномірно по колу виконано, за аналогією із шліцами, радіусні напівкруглі наскрізні пази, в які встановлені тіла кочення, при цьому тіла кочення з двох сторін закриті упорними кришками, в яких напроти тіл кочення виконані масляні отвори розмірами, меншими тіл кочення.
Текст

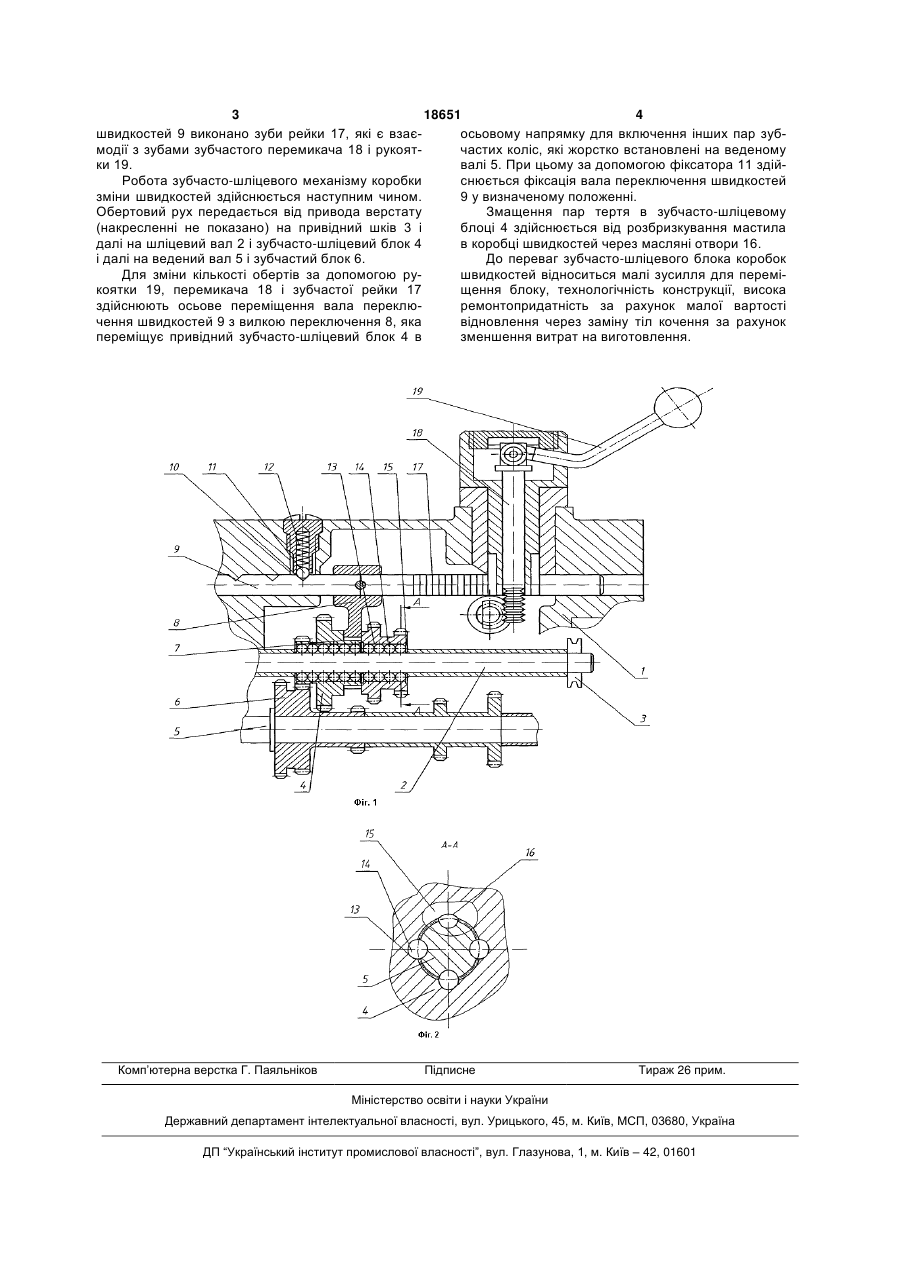

Зубчасто-шліцьовий механізм коробок швидкостей, який виконано у вигляді корпуса, привідного зубчасто-шліцьового блока з шліцьовим валом з 3 18651 4 швидкостей 9 виконано зуби рейки 17, які є взаєосьовому напрямку для включення інших пар зубмодії з зубами зубчастого перемикача 18 і рукоятчастих коліс, які жорстко встановлені на веденому ки 19. валі 5. При цьому за допомогою фіксатора 11 здійРобота зубчасто-шліцевого механізму коробки снюється фіксація вала переключення швидкостей зміни швидкостей здійснюється наступним чином. 9 у визначеному положенні. Обертовий рух передається від привода верстату Змащення пар тертя в зубчасто-шліцевому (накресленні не показано) на привідний шків 3 і блоці 4 здійснюється від розбризкування мастила далі на шліцевий вал 2 і зубчасто-шліцевий блок 4 в коробці швидкостей через масляні отвори 16. і далі на ведений вал 5 і зубчастий блок 6. До переваг зубчасто-шліцевого блока коробок Для зміни кількості обертів за допомогою рушвидкостей відноситься малі зусилля для перемікоятки 19, перемикача 18 і зубчастої рейки 17 щення блоку, технологічність конструкції, висока здійснюють осьове переміщення вала переклюремонтопридатність за рахунок малої вартості чення швидкостей 9 з вилкою переключення 8, яка відновлення через заміну тіл кочення за рахунок переміщує привідний зубчасто-шліцевий блок 4 в зменшення витрат на виготовлення. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed-spline mechanism of gear-boxes
Автори англійськоюHevko Bohdan Matviiovych, Dziura Volodymyr Oleksiiovych
Назва патенту російськоюЗубчато-шлицевый механизм коробок скоростей
Автори російськоюГевко Богдан Матвеевич, Дзюра Владимир Алексеевич
МПК / Мітки
МПК: F16H 3/02
Мітки: швидкостей, зубчасто-шліцьовий, механізм, коробок
