Високочастотний фільтр
Номер патенту: 16608
Опубліковано: 15.08.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Високочастотний фільтр, заснований на моделюванні реакції операторної дробово-раціональної передавальної функції
де w(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, Т - стала часу, ω=2π/Т - нижня гранична частота, що містить операції підсумовування, множення і затримки сигналу, який відрізняється тим, що введені послідовно включені операційні модулі, число яких відповідає порядку фільтра n, до складу яких входять послідовно сполучені диференціальний підсилювач, помножувач, суматор і елемент затримки, вихід якого сполучений з другим входом суматора і інвертуючим входом диференціального підсилювача, коректуючий сигнал поданий на другий вхід помножувача, а виходом операційного модуля є вихід диференціального підсилювача, причому вихідний сигнал останнього операційного модуля є виходом фільтра.
Текст

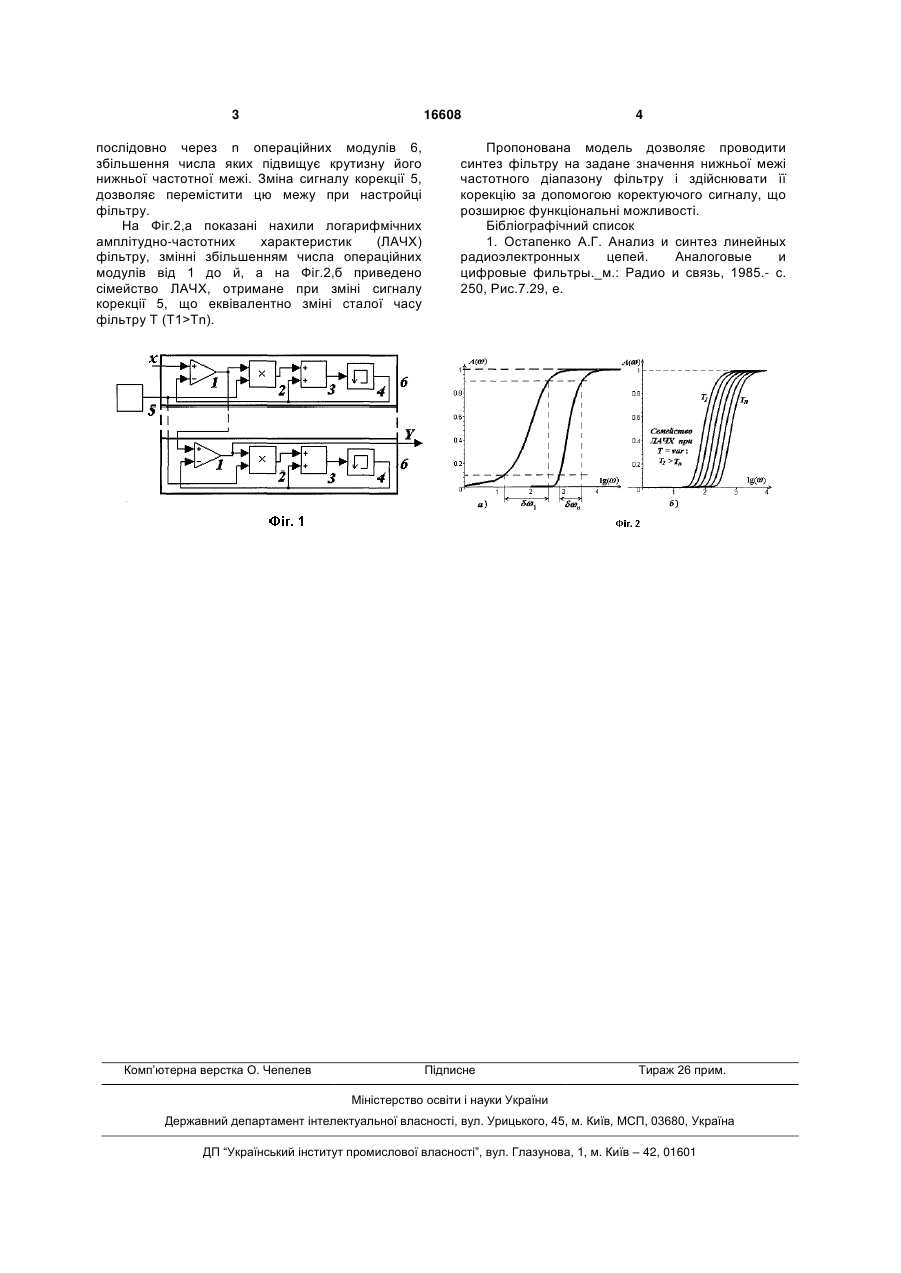

Високочастотний фільтр, заснований на моделюванні реакції операторної дробовораціональної передавальної функції 2 (19) 1 3 16608 послідовно через n операційних модулів 6, збільшення числа яких підвищує крутизну його нижньої частотної межі. Зміна сигналу корекції 5, дозволяє перемістити цю межу при настройці фільтру. На Фіг.2,a показані нахили логарифмічних амплітудно-частотних характеристик (ЛАЧХ) фільтру, змінні збільшенням числа операційних модулів від 1 до й, а на Фіг.2,б приведено сімейство ЛАЧХ, отримане при зміні сигналу корекції 5, що еквівалентно зміні сталої часу фільтру Т (Т1>Тn). Комп’ютерна верстка О. Чепелев 4 Пропонована модель дозволяє проводити синтез фільтру на задане значення нижньої межі частотного діапазону фільтру і здійснювати її корекцію за допомогою коректуючого сигналу, що розширює функціональні можливості. Бібліографічний список 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры._м.: Радио и связь, 1985.- с. 250, Рис.7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-pass filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюФильтр верхних частот
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 17/04
Мітки: високочастотний, фільтр
