Hапівпровідhиковий перетворювач

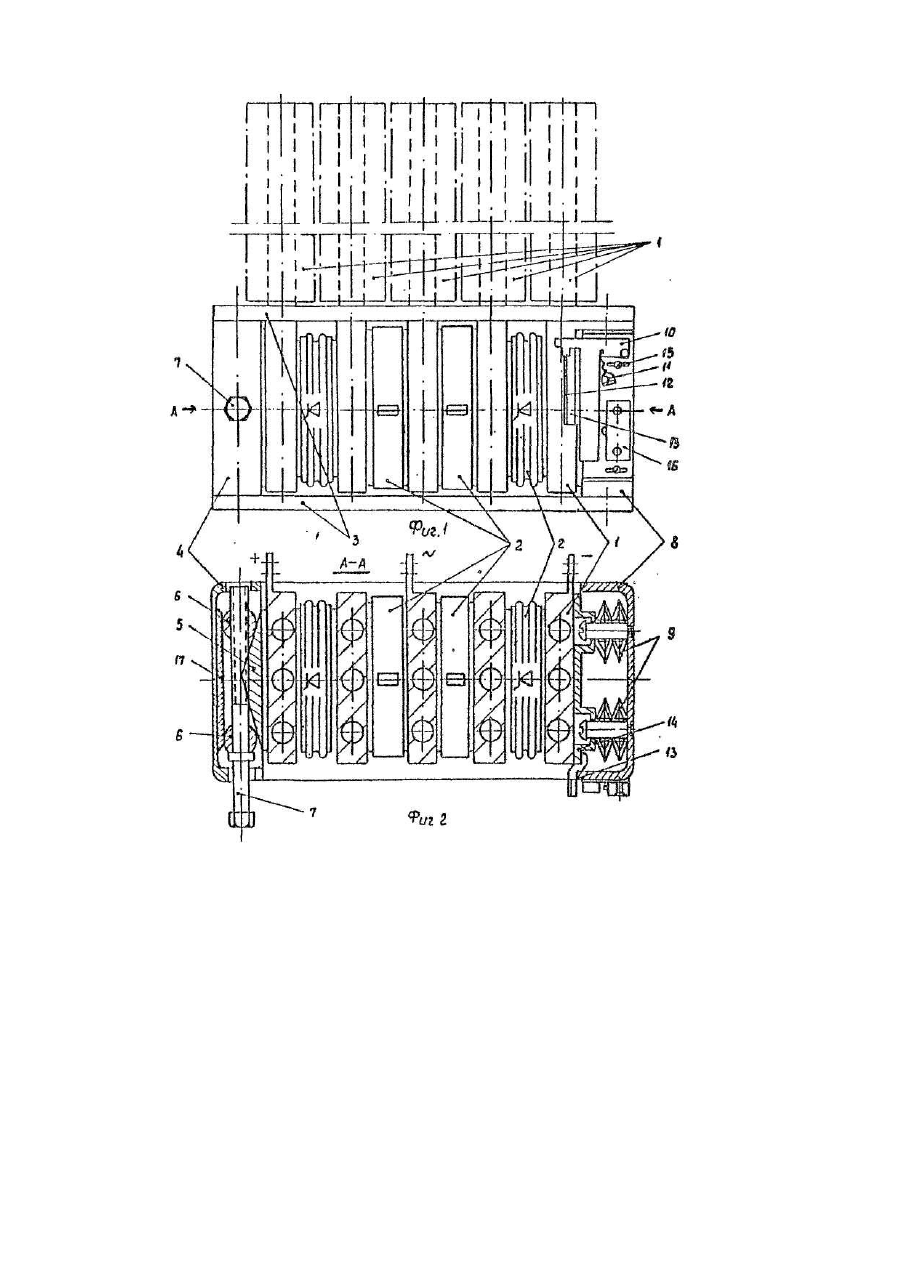

Изобретение относится к полупроводниковой технике, а именно к конструкциям с силовыми полупроводниковыми приборами с прижимными контактами. В современной технике преобразования электрического тока широко применяются полупроводниковые преобразователи, состоящие из чередующихся теплоотводов, коммутационных элементов и полупроводниковых приборов. Известно устройство, в котором полупроводниковые приборы, охлаждающие их радиаторы и коммутационные элементы, сжаты в осевом направлении зажимным устройством [1]. Недостатком указанных конструкций является то, что в полупроводниковом преобразователе при его сборке и замене элементов, выбор люфтов между элементами и создание усилия сжатия осуществляется одним устройством, что при большом количестве элементов (полупроводниковых приборов, охлаждающих радиаторов и коммутационных и защитных аппаратов) приводит к увеличению габаритов распорного устройства. Целью изобретения является повышение эксплуатационных свойств при сборке преобразователя и при замене элементов в процессе работы. Поставленная цель достигается тем, что полупроводниковый преобразователь, содержащий цепочку полупроводниковых вентилей, чередующи хся с о хлаждающими и коммутационными элементами в крепежном каркасе, включающем тяги и зажимное приспособление, состоящее из двух частей, своими корпусами прикрепленных к тягам с разных сторон цепочки, согласно изобретению одна из частей зажимного приспособления выполнена в виде пружинного стягивающего устройства, а другая часть - в виде распорного устройства, состоящего из призмы, двух цилиндров и распорного винта, а между корпусом распорного устройства и цилиндрами установлена вновь введенная усеченная призма. Введение указанных элементов позволяет повысить эксплуатационные свойства устройства за счет возможности осуществления необходимого выбора люфтов и усилия сжатия, обеспечиваемого пружинным стягивающим устройством осевого прижимного механизма, т.е. приводит к достижению поставленной цели. Сущность изобретения поясняется чертежами, где на фиг. 1 показан общий вид предложенного устройства; на фиг. 2 - сечение А-А на фиг. 1. Полупроводниковый преобразователь состоит из охлаждающих элементов 1. коммутационных элементов и полупроводниковых вентилей 2, в крепежном каркасе, включающем зажимное приспособление тяги 3, к которым с одной стороны прикреплен корпус 4 распорного устройства, призма 5, два цилиндра 6 и распорный винт 7, а с другой стороны - корпус 8 пружинного устройства, в котором размещены тарельчатые пружины 9. На корпусе 8 пружинного стягивающего устройства установлен на оси якорь 10, подпружиненный пружиной 11. Якорь 10 удерживается в рабочем состоянии при помощи выступа 12 на поводке 13, который размещен на каретке 14 стягивающего устройства при помощи винтов 15 установочных, при помощи которых якорь 10 устанавливается в рабочем положении. Между корпусом 4 распорного устройства и цилиндрами 6 установлена усеченная призма 17. Полупроводниковый преобразователь приводится в рабочее положение следующим образом. Прижимной механизм, который включает в себя тяги 3, к которым с одной стороны прикреплен корпус 4 распорного устройства и с другой стороны - корпус 6 пружинного стягивающего устройства с пружинами 9 тарельчатыми, устанавливаются охлаждающие элементы 1, коммутационные элементы и полупроводниковые вентили 2. Сжатие осуществляется п утем вращения винта 7 распорного, при этом цилиндры 6 движутся на встречу друг другу и усеченная призма 17 выбирает люфты между элементами, а призма 5 производит сжатие элементов. Тарельчатые пружины 9 сжимаются и осуществляется необходимое усилие сжатия элементов. При помощи винтов 15 устанавливают якорь 10 таким образом, чтобы он попал в выступ 12 поводка 13. При изменении усилия сжатия (уменьшение) пружины тарельчатые 9 разожмутся и поводок 13 сдвинется влево, при этом пружина 11 сдвинет якорь 10, который воздействует на исполнительное устройство 16. В зависимости от количества установленных элементов в полупроводниковом преобразователе предусматривается установка различных дополнительных усеченных призм, которые имеют различия по углу наклона боковых плоскостей и ее высоты. Это позволяет унифицировать конструкцию преобразователя. Предлагаемое устройство по сравнению с устройством-прототипом обладает лучшими эксплуатационными свойствами за счет возможности сокращения времени при сборке и замене элементов и унификации преобразователя, что имеет большое значение при создании мощных тиристорных преобразователей.
