Hапівпровідhиковий блок

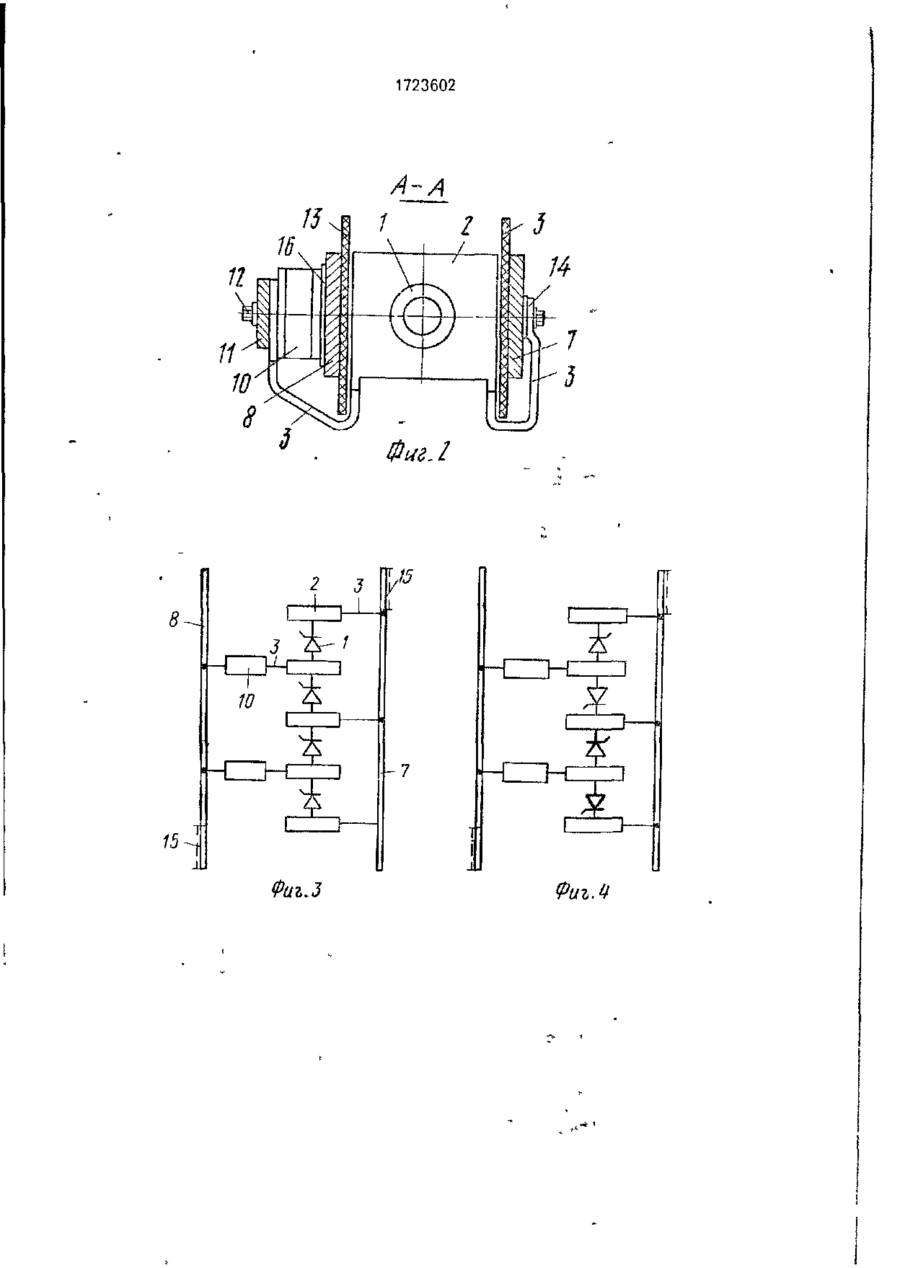

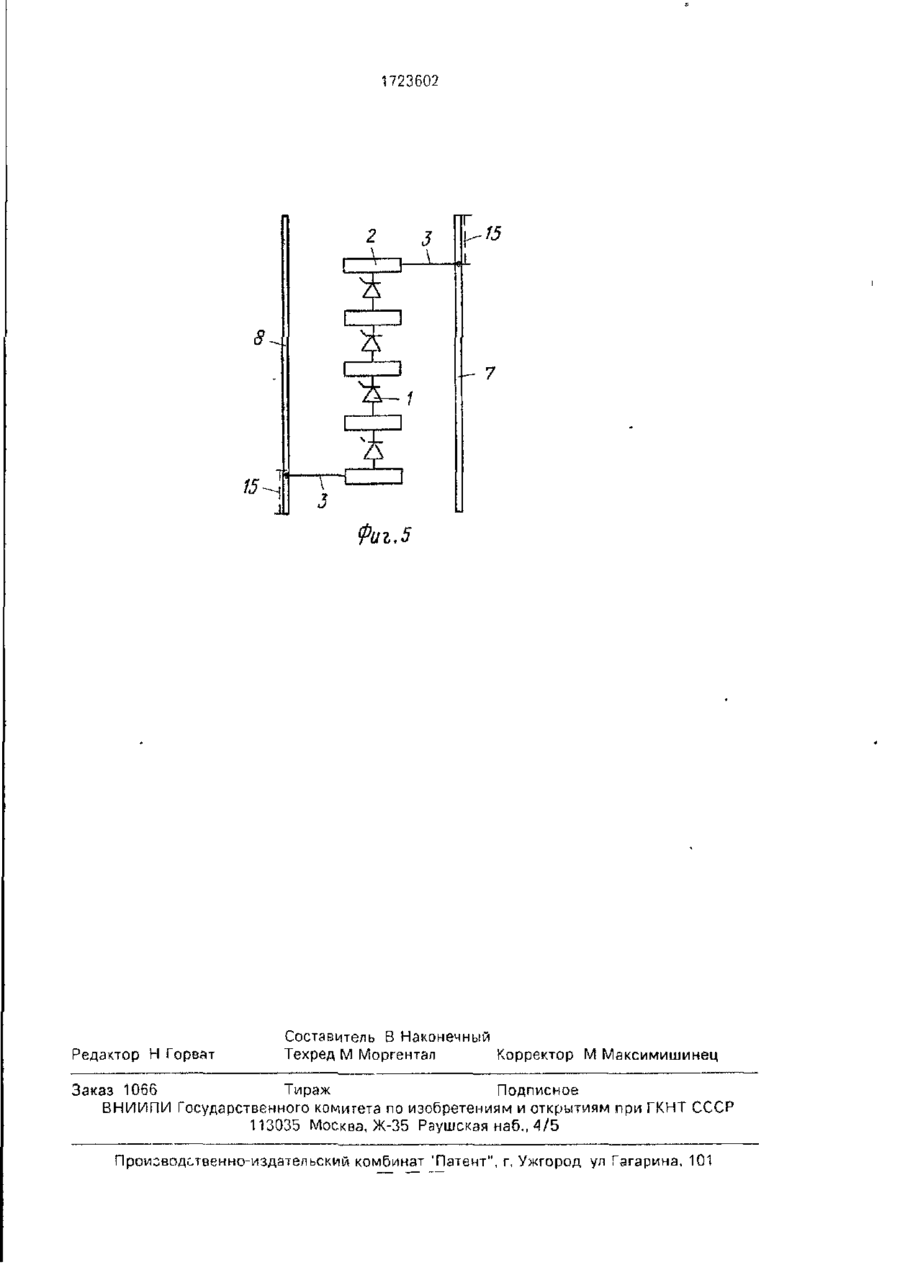

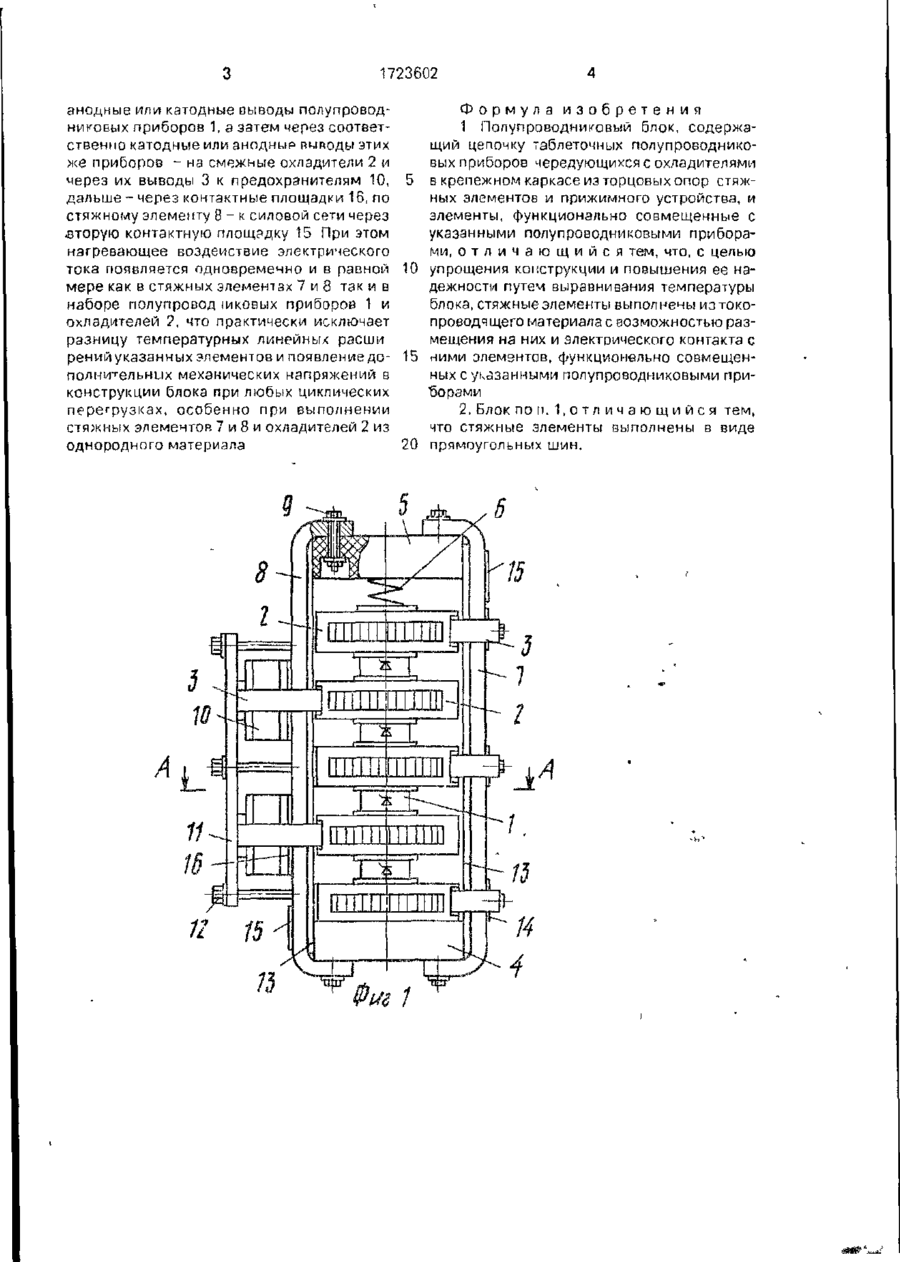

Использование в источниках питания для последовательного и для параллельного соединения полупроводниковых приборов. Сущность изобретения' блок содержит таблеточные полупроводниковые приборы, охладители, торцовые опоры с прижимом, закрепленные на концах стяжных элементов, и предохранители, закрепленные на одном из стяжных элементов Стяжные элементы выполнены в виде прямоугольных токопроводящих шин из меди или алюминия и его сплавов. Расположение на стяжных элементах полупроводниковых приборов и предохранителей позволяет исключить разницу температурных линейных расширений этих элементов. 1 з п ф-лы, 5 ил. Изобретение относится к силовой преобразовательной технике Цель изобретения - упрощение конструкции и повышение ее надежности путем выравнивания температуры элементов конструкции На фиг. 1 изображена конструкция силового блока, на фиг 2 -сечение А-А на фиг 1. на фиг 3 -схема встречно-параллельного (реверсивного) электрического соединения полупроводниковых приборов, на фиг. 4 схема параллельного электрического соединения полупроводниковых приборов; на фиг. 5 - схема последовательного электрического соединения полупроводниковых приборов Силовой блок содержит набор таблеточных полупроводниковых приборов 1, охладителей 2 с выводом 3, торцовые опоры 4 и 5 с прижимом 6, закрепленные на концах стяжных элементов 7 и 8 с помощью крепежа 9, и предохранители 10, закрепленные на одном из стяжных элементов 8 с помощью планки 11 и крепежа 12 Стяжные элементы 7 и 8 выполнены в виде прямоугольных токопроводящих шин из меди или алюминия и его сплавов. С внутренней стороны стяжных элементов 7 и 8 установлены изоляционные прокладки 13. Стяжные элементы 7 и 8 снабжены монтажными площадками 14 для подсоединения выводов 3 полупроводниковых приборов, площадки 15 для подсоединения шин силовой сети (не показаны), площадками 16 для установки предохранителей 10. Устройство работает следующим образом Ток от силовой сети через одну из контактных площадок 15 посредством выводов 3, присоединенных к контактным площадкам 14, поступает через охладители 2 на со о ю 1723602 анодные или катодные выводы полупроводниковых приборов 1, а затем через соответственно катодные или анодныр рктоды этих же приборов - на смежные охладители 2 и через их выводы 3 к предохранителям 10, дальше ™ через контактные площадки 16, по стяжному элементу 8 - к силовой сети через -вторую контактную площадку 15 При этом нагревающее воздействие электрического тока появляется одновременно и в равной мере как в стяжных элементах 7 и 8 так и в наборе полупровод іиковьіх приборов 1 и охладителей ?, что практически исключает разницу температурных линейных расши рений указанных элементов и появление дополнительных механических напряжений в конструкции блока при любых циклических перегрузках, особенно при выполнении стяжных элементов 7 и 8 и охладителей 2 из однородного материала А П 15 \ 5 10 15 20 Формула изобретения 1 Полупроводниковый блок, содержащий цепочку таблеточных полупроводниковых приборов чередующихся с охладителями в крепежном каркасе из торцовых опор стяжных элементов и прижимного устройства, и элементы, функционально совмещенные с указанными полупроводниковыми приборами, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения ее надежности путем выравнивания температуры блока, стяжные элементы выполнены изтокопроеодящего материала с возможностью размещения на них и электрического контакта с ними элементов, функционально совмещенных с указанными полупроводниковыми при"борами 2. Блок по її. 1 , о т л и ч а ю щ и й с я тем, что стяжные элементы выполнены в виде прямоугольных шин. 1723602 З 8 ФчгА Фиг.З Фиг. •л. t 1723602 2 J 15 8 7 15 \ З Фиг.5 Редактор Н Горват Составитель В Наконечный Техред М Моргентап Корректор М Максимишинец Заказ 1066 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат 'Патент", г, Ужгород ул Гагарина, 101
