Hапівпровідhиковий перетворювач

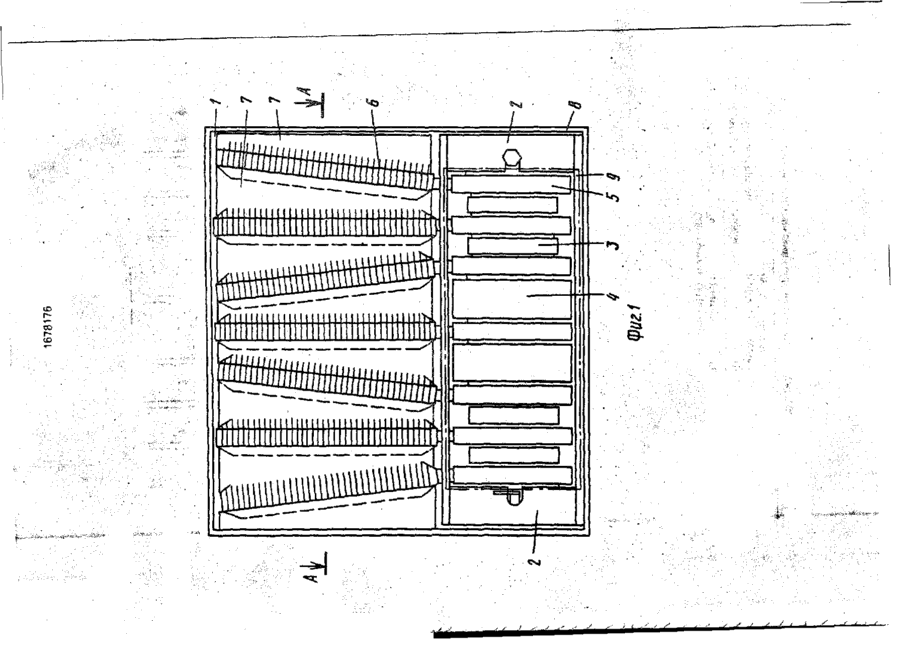

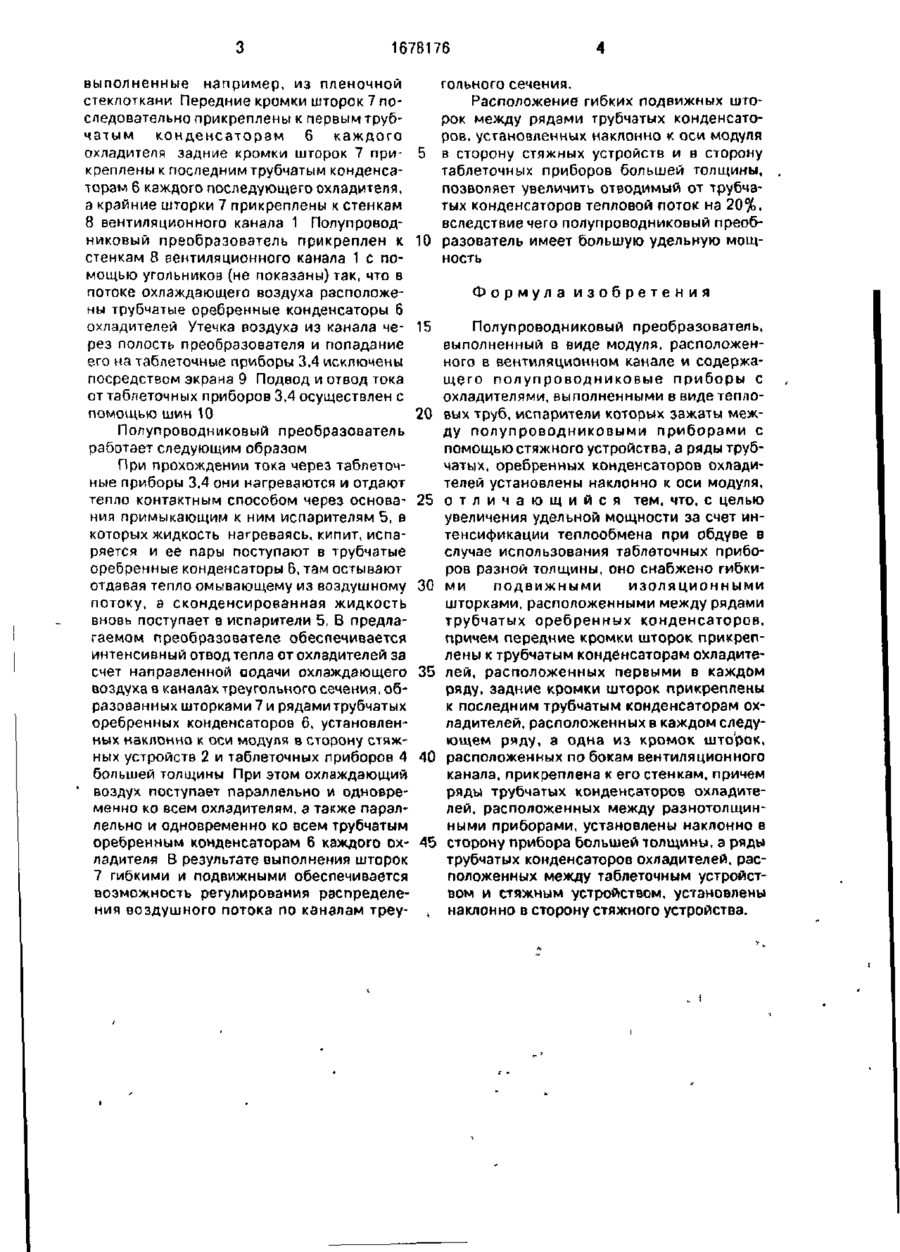

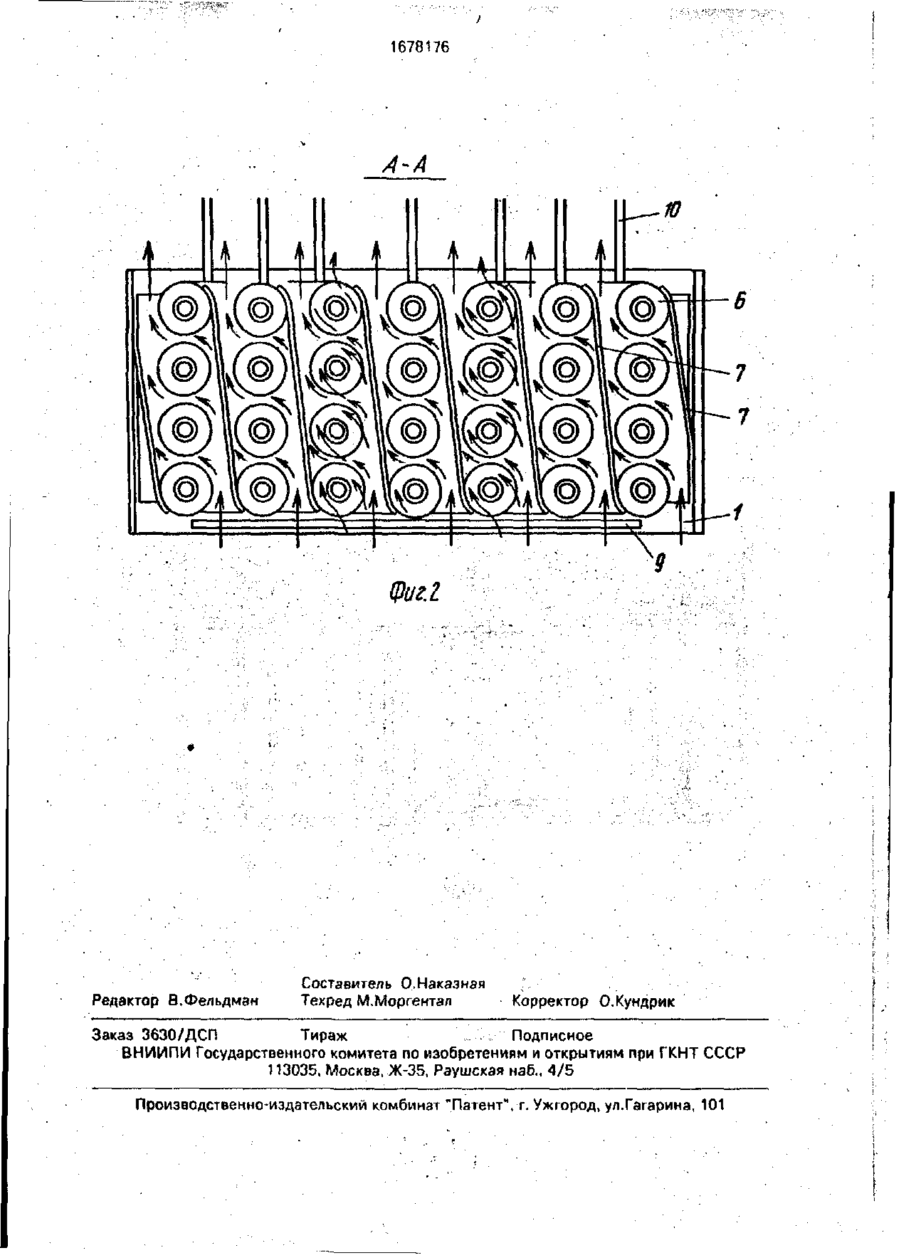

i. S., \, \, ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ Г* СОЮЗ СОВЬТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 SU,,.> 1678176 А1 Н 01 L 25/00, 23/427_ ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4667585/07 (22)27 03.89 (71) Производственное объединение "Харьковский электромеханический завод" (72) В.С.Лабковский, А.А.Ткаченко, В.К.Шелег, И.И.Фейгельман, И.В.КуЬышкин и В.И Хоролец [53)621.314.632(088.8) (56) Патент ФРГ № 2341097, кл.Н 01 L29/34. 1975. Авторское свидетельство СССР № 645225,кл. Н 01 L 25/02,1977. (54) ПОЛУПРОВОДНИКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к силовой полупроводниковой технике, в частности к мощным полупроводниковым преобразователям, и может быть использовано в электроприводах различного назна чения, а также как источник питания, Цель изобретения - увеличение удельной мощности за счет интенсификации теплообмена при обдуве в случае использования таблеточных приборов разной толщины. Полупроводниковый преобразователь выполнен в виде модуля, который расположен в вентиляционном канале 1 и содержит стяжное устройство 2, собранные в столб чередующиеся таблеточные приборы 3,4 и охладители. Каждый охладитель состоит из испарителя 5 и ряда трубчатых оребренных конденсаторов 6. Ряды трубчатых конденсаторов 6 установлены наклонно к оси модуля в сторону стяжных устройств 2 и в сторону таблеточных приборов 4 большей толщины, а между рядами трубчатых конденсаторов 6 расположены гибкие подвижные изоляционные шторки 7. 2 ил. Изобретение относится к силовой полупроводниковой технике, в частности к мощным полупроводниковым преобразователям, и может быть использовано в электроприводах различного назначения, а также как источник питания. Цель изобретения - увеличение удельной мощности за счет интенсификации теплообмена при обдуве в случае использования таблеточных приборов разной толщины. На* фиг.1 изображен полупроводниковый преобразователь, вид спереди; на фиг.2 - сечение А-А на фиг. 1. Полупроводниковый преобразователь выполнен в виде модуля, который расположен в вентиляционном канале 1 и содержит стяжное устройство 2, собранные в столб чередующиеся таблеточные приборы 3,4 и охладители. Каждый охладитель состоит из испарителя 5, содержащего легкокипящую жидкость, и ряда трубчатых оребренных конденсаторов б Ряды трубчатых конденсаторов 6 охладителей, расположенных между разнотолщинными приборами 3 и 4, установлены наклонно в сторону таблеточного прибора 4 большей толщины, а ряды трубчатых оребренных конденсаторов 6 охладителей, расположенных между таблеточным прибором 3 и стяжным устройством 2, установлены наклонно в сторону стяжного устройства 2. Между рядами трубчатых оребренных конденсаторов 6 расположены гибкие подвижные изоляционные шторки 7, 34-91 о 00 1678176 выполненные например, из пленочной стеклоткани Передние кромки шторок 7 последовательно прикреплены к первым трубчатым конденсаторам 6 каждого охладителя задние кромки шторок 7 прикреплены к последним трубчатым конденсаторам 6 каждого последующего охладителя, а крайние шторки 7 прикреплены к стенкам 8 вентиляционного канала 1 Полупроводниковый преобразователь прикреплен к стенкам 8 аентиляционного канала 1 с помощью угольников (не показаны)так, что в потоке охлаждающего воздуха расположены трубчатые оребренные конденсаторы 6 охладителей Утечка воздуха из канала через полость преобразователя и попадание его на таблеточные приборы 3.4 исключены посредством экрана 9 Подвод и отвод тока от таблеточных приборов 3,4 осуществлен с помощью шин 10 Полупроводниковый преобразователь работает следующим образом При прохождении тока через таблеточные приборы 3.4 они нагреваются и отдают тепло контактным способом через основания примыкающим к ним испарителям 5, в которых жидкость нагреваясь, кипит, испаряется и ее пары поступают в трубчатые оребренные конденсаторы 6, там остывают отдавая тепло омывающему из воздушному потоку, а сконденсированная жидкость вновь поступает в испарители 5, В предлагаемом преобразователе обеспечивается интенсивный отвод тепла от охладителей за счет направленной аодачи охлаждающего воздуха в каналах треугольного сечения, образованных шторками 7 и рядами трубчатых оребренных конденсаторов 6, установленных наклонно к оси модупя в сторону стяжных устройств 2 и таблеточных приборов 4 большей толщины При этом охлаждающий воздух поступает параллельно и одновременно ко всем охладителям, а также параллельно и одновременно ко всем трубчатым оребренным конденсаторам 6 каждого охладителя В результате выполнения шторок 7 гибкими и подвижными обеспечивается возможность регулирования распределения воздушного потока по каналам треу 4 гольного сечения. Расположение гибких подвижных шторок между рядами трубчатых конденсаторов, установленных наклонно к оси модули 5 в сторону стяжных устройств и в сторону таблеточных приборов большей толщины, позволяет увеличить отводимый от трубчатых конденсаторов тепловой поток на 20%, вследствие чего полупроводниковый преоб10 разователь имеет большую удельную мощность Формула изобретения 15 20 25 30 35 40 45 , Полупроводниковый преобразователь, выполненный в виде модуля, расположенного в вентиляционном канале и содержащего полупроводниковые приборы с охладителями, выполненными в виде тепловых труб, испарители которых зажаты между полупроводниковыми приборами с помощью стяжного устройства, а ряды трубчатых, оребренных конденсаторов охладителей установлены наклонно к оси модуля, о т л и ч а ю щ и й с я тем, что, с целью увеличения удельной мощности за счет интенсификации теплообмена при обдуве в случае использования таблеточных приборов разной толщины, оно снабжено гибкими подвижными изоляционными шторками, расположенными между рядами трубчатых оребренных конденсаторов, причем передние кромки шторок прикреплены к трубчатым конденсаторам охладителей, расположенных первыми в каждом ряду, задние кромки шторок прикреплены к последним трубчатым конденсаторам охладителей, расположенных в каждом следующем ряду, а одна из кромок шторок, расположенных по бокам вентиляционного канала, прикреплена к его стенкам, причем ряды трубчатых конденсаторов охладителей, расположенных между разнотолщинными приборами, установлены наклонно в сторону прибора большей толщины, а ряды трубчатых конденсаторов охладителей, расположенных между таблеточным устройством и стяжным устройством, установлены наклонно в сторону стяжного устройства. Ml co r 1678176 A-A Фиг! Редактор В.Фельдман Составитель О.Наказная Техред М.Моргентал Корректор О.Кундрик Заказ 3630/ДСП Тираж , Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
