Hапівпровідhиковий перетворювач
Номер патенту: 8829
Опубліковано: 30.09.1996
Автори: Однорог Анатолій Федорович, Федько Яків Якович, Гостіщев Василь Єгорович, Плющ Олександр Федотович
Формула / Реферат

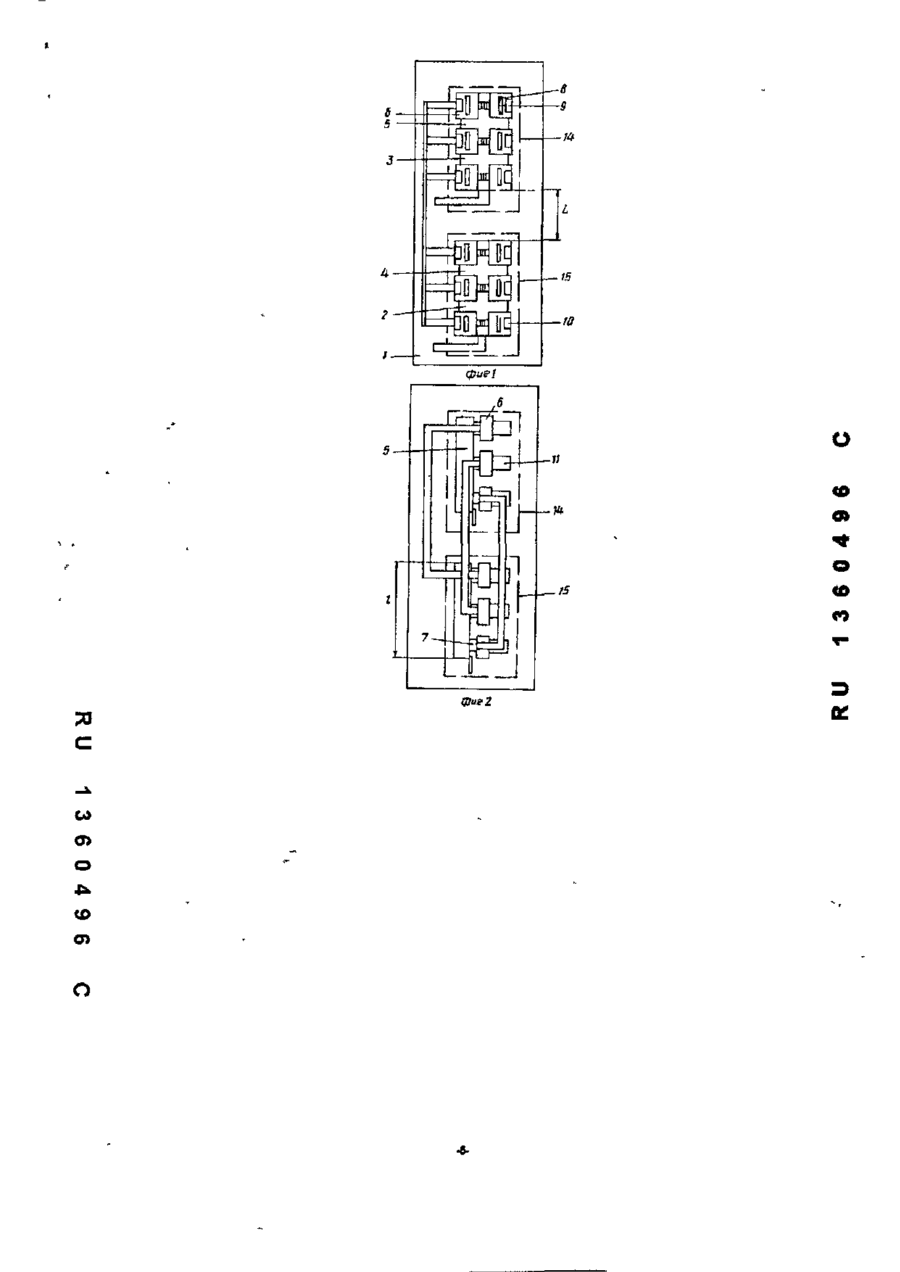

1. Полупроводниковый преобразователь, содержащий групповые охладители, полупроводниковые приборы, расположенные между охладителями, блоки импульсных устройств, токопроводящие шины, шины выпрямленного тока, образующие анодную и катодную группы электрических мостов, отличающийся тем, что, с целью повышения эффективности охлаждения и уменьшения площади основания преобразователя, каждая группа скомпонована в единый блок, состоящий из группового охладителя с установленными на нем полупроводниковыми приборами и индивидуальными охладителями с блоками импульсных устройств, при этом групповые охладители расположены вертикально один над другим с зазором L, находящимся в зависимости
где К - коэффициент, зависящий от соотношения поперечных сечений охладителей с блоками импульсных устройств и шкафа преобразователя и максимально равен 0,6;
l -длина группового охладителя, мм;
h - оптимальная высота ребер охладителя, равная произведению b • SB/SP мм,
где b - минимальный шаг между ребрами охладителей;
SB - площадь сечения воздушного промежутка между смежными ребрами, мм2,
SP - площадь сечения ребер, мм2;
d - среднеарифметическая величина толщины основания и вершины ребра.

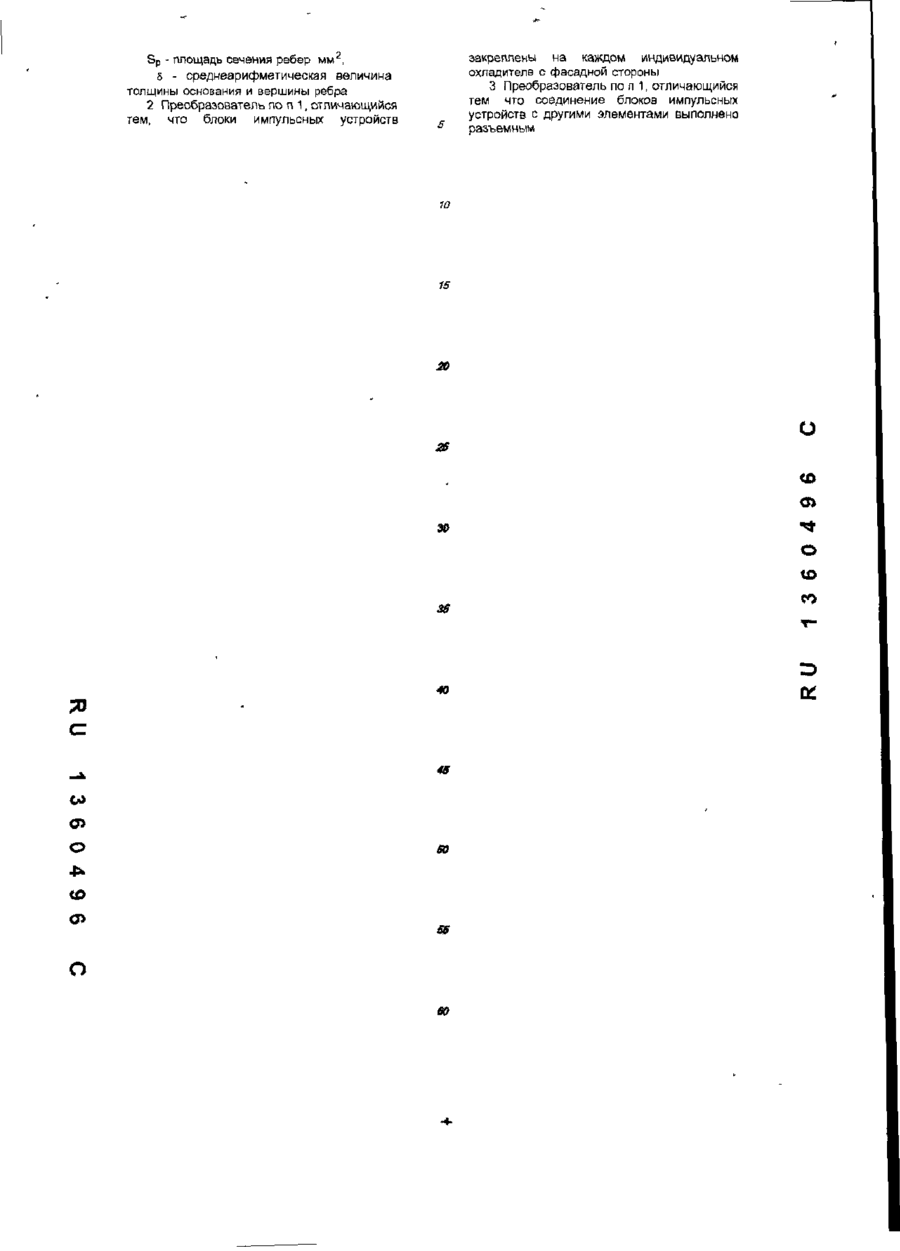

2. Преобразователь по п. 1, отличающийся тем, что блоки импульсных устройств закреплены на каждом индивидуальном охладителе с фасадной стороны.
3. Преобразователь по п. 1, отличающийся тем, что соединение блоков импульсных устройств с другими элементами выполнено разъемным.
Текст

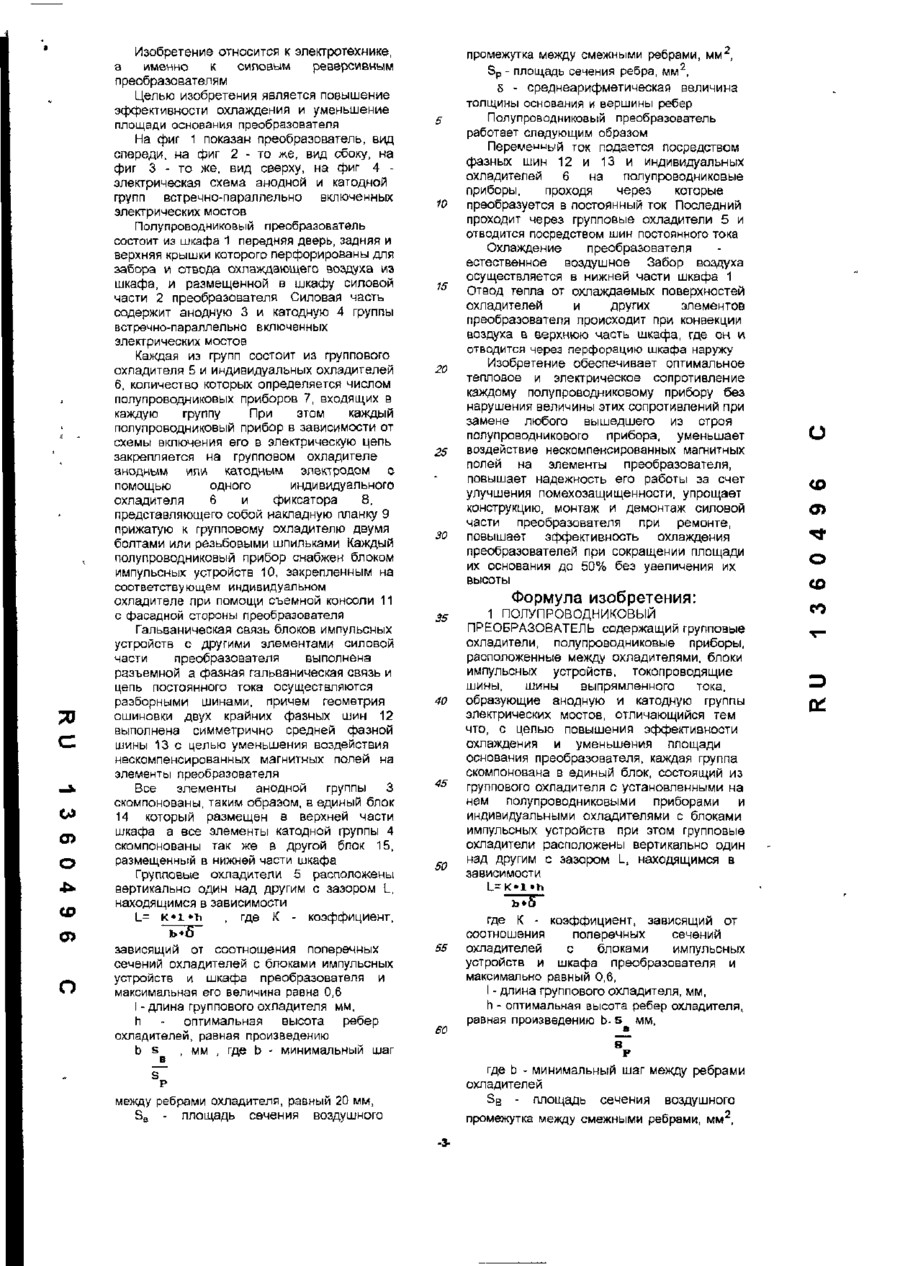

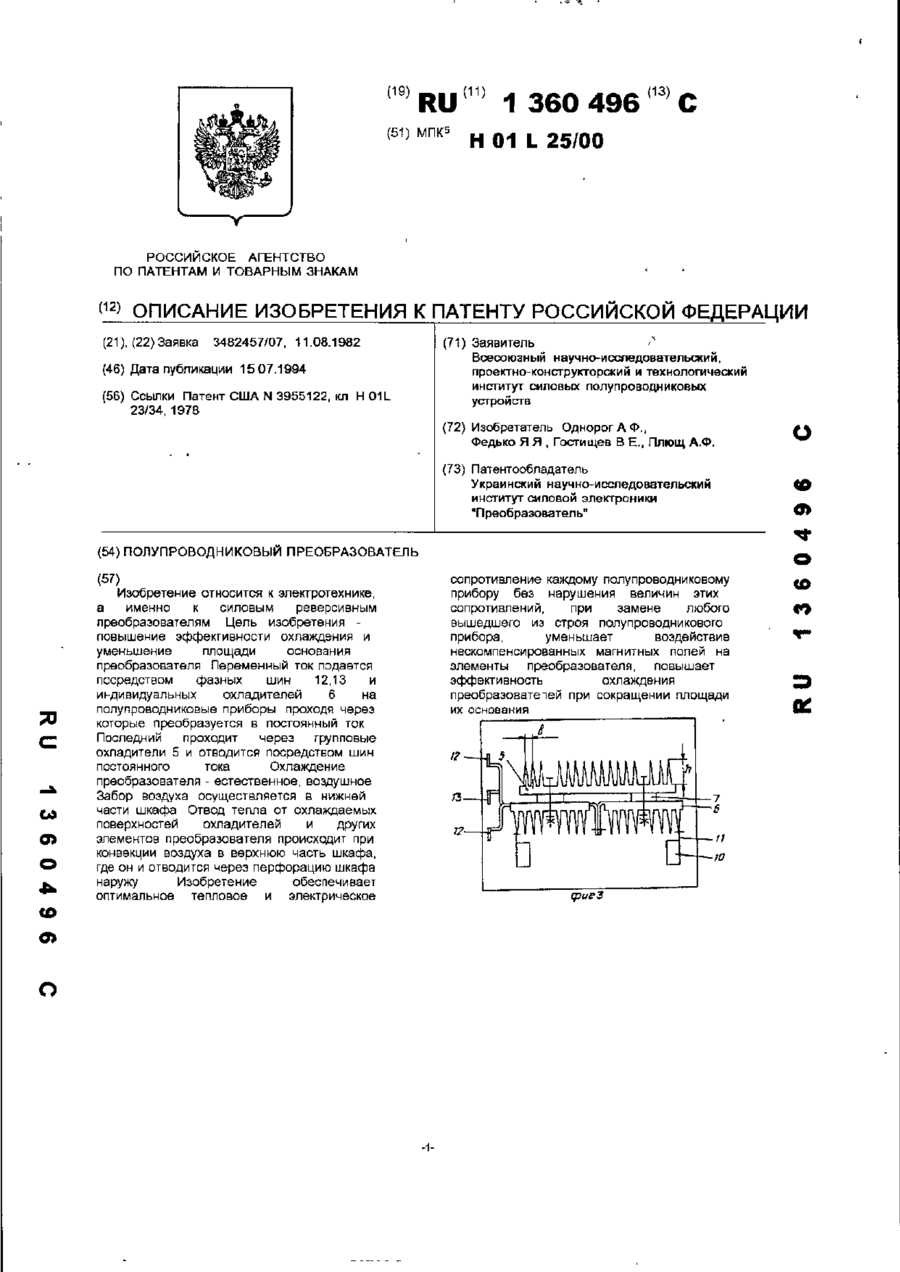

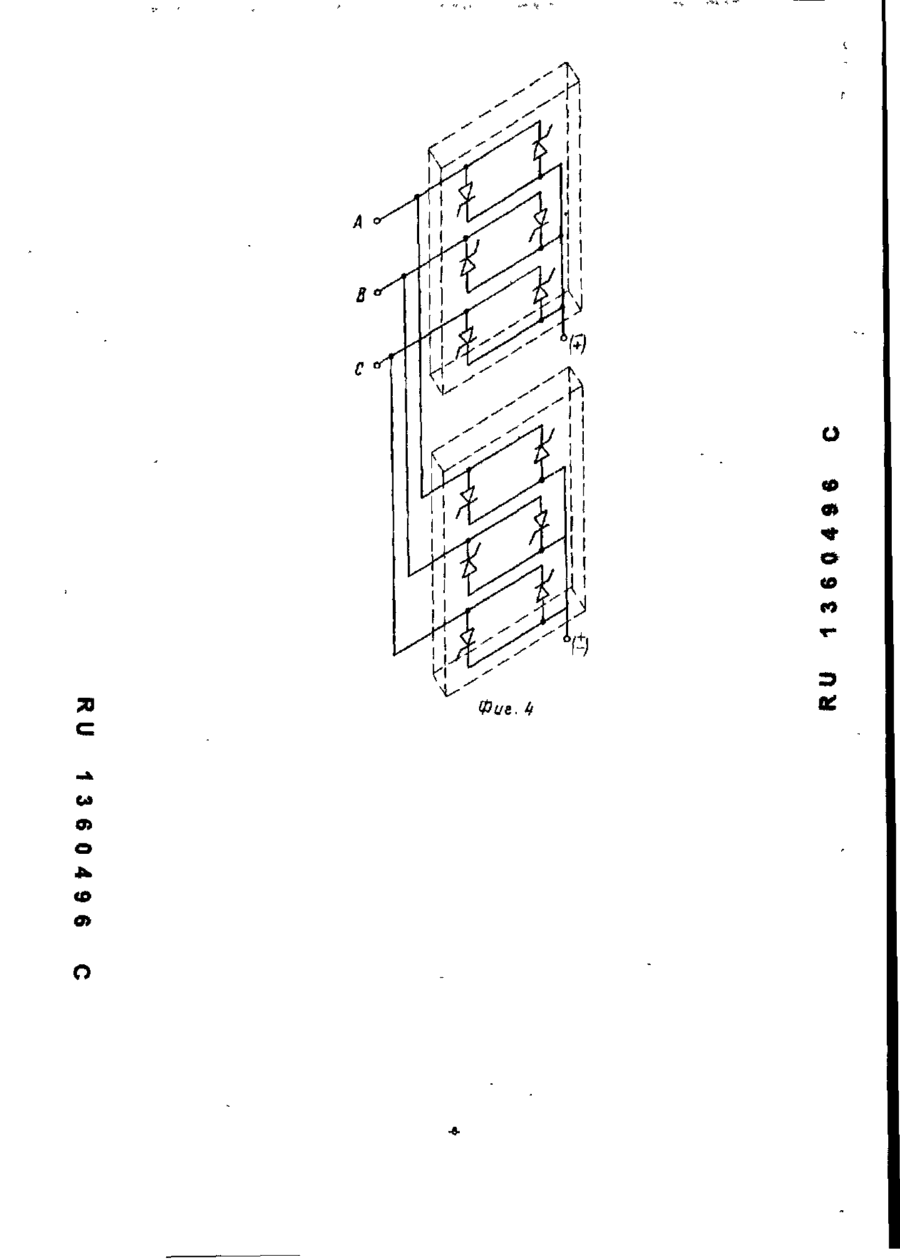

Изобретение относится к электротехнике, а именно к силовым реверсивным преобразователям Цель изобретения повышение эффективности охлаждения и уменьшение площади основания преобразователя Переменный ток подается посредством фазных шин 12,13 и индивидуальных охладителей 6 на полупроводниковые приборы проходя через которые преобразуется в постоянный ток Последний проходит через групповые охладители 5 и отводится посредством шин постоянного тока Охлаждение преобразователя - естественное, воздушное Забор воздуха осуществляется в нижней части шкафа Отвод тепла от охлаждаемых поверхностей охладителей и других элементов преобразователя происходит при конвекции воздуха в верхнюю часть шкафа, где он и отводится через перфорацию шкафа наружу Изобретение обеспечивает оптимальное тепловое и электрическое сопротивление каждому полупроводниковому прибору без нарушения величин этих сопротивлений, при замене любого вышедшего из строя полупроводникового прибора, уменьшает воздействие нескомпенсированных магнитных полей на элементы преобразователя, повышает эффективность охлаждения преобраэоватепей при сокращении площади их основания фиеЗ о -1
ДивитисяДодаткова інформація
Назва патенту англійськоюSemiconductor converter
Автори англійськоюOdnoroh Anatolii Fedorovych, Fedko Yakiv Yakovych, Hostyschev Vasyl Yehorovych, Pliusch Oleksandr Fedotovych
Назва патенту російськоюПолупроводниковый преобразователь
Автори російськоюОднорог Анатолий Федорович, Федько Яков Яковлевич, Гостищев Василий Егорович, Плющ Александр Федотович
МПК / Мітки
МПК: H01L 25/00
Мітки: перетворювач, hапівпровідhиковий
