Скло

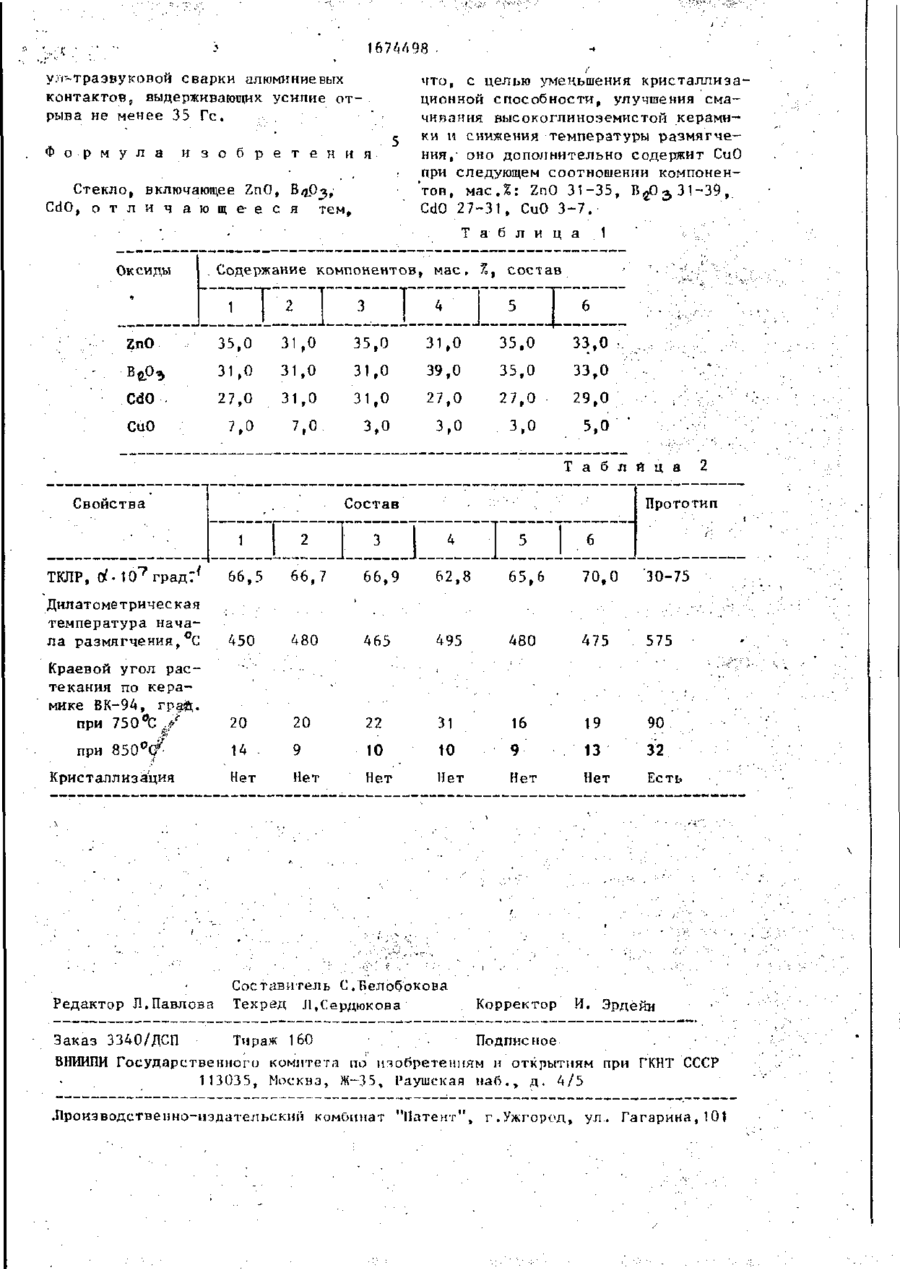

Изобретение относится к с о с т а вам стеклофритт, ж попьзуемых в проводниковых пастах для толстопленочной технологии гибридных интегральных схем. С целью уменьшения кристаллизационной способности, улучшения смачивания высокоглиноземистой керамики и снижения температуры размягчения стекло содержит следующие компоненты, мас.%: ZnO 3 1 , 0 - 3 5 , 0 ; CdO 2 7 , 0 3 1 , 0 ; CuO 3,9-7,0, 1 ВгР^ 3 1 , 0 - 3 9 , 0 . ТКЛР стекла (62,8-70) - Ю 7 г р а д " ' , температура размягчения 450-495 С, краевой угол растекания по керамике ВК-94 при 850^0 9-14°С. 2 т а б л . до удельной поверхности более 2 4000 с м / г . Изобретение поясняется примерами, приведенными в т а б л . 1 . Свойства составов приведены табл.2. в С применением описываемых стекол разработаны составы серебряных и серебропалладиевых паст, позволяющих получать вжиганием при температуре 8 5 0 t проводники, отличающиеся 'повышенными адгезией к подложке из керамики ВК-94 (работа адгезии 2 >250 к г с / с м ) и поверхностной э л е к т ропроводимостью ( 0^ дпя серебряных 0,003 Ом-см, 0^ дпя серебропалладиевых 0,02 Ом-см). Разработанные проводники обеспечивают также получение с помощью ч СО 00 ультразвуковой сварки алюминиевых контактов, выдерживакщих усилие о т рыва не менее 35 Гс. Ф о р м у л а CdO, что, с целью уменьшения кристаллизацион ной с пос об нос ти, улучшения смачипання выеокоглиноземнетой керамики и снижения температуры р а з м я г ч е ния,- оно дополнительно содержит СиО при следующем соотношении компонен"тон, мас.%: ZnO 31-35, В 2 О Э 3 1 - 3 9 , CdO 2 7 - 3 1 , CuO 3-7. и з о б р е т е н и я Стекло, включающее ZnO, B/2P3, о т л и ч а ю щ е е с я тем, Т а б л и ц а Оксиды Содержание компонентов, мае, 1 ] 2 ZnO 35,0 31, 0 35 -ВеРз 31 ,0 31. 0 31 CdO 27,0 зі. 0 31 CuO ' %, состав J5 з 7,0 0 1 6 31,0 33 ,0 39,0 35 .0 33 ,о 27,0 ,о ,о 35 .0 27 .0 29 3,0 3 3 .0 5, 0 • Т а б л й ц а Свойства 1 Прототип Состав 2 І ] ТКПР, ( У - 1 0 7 г р а д : ' 66,5 66,7 Дилатометрическая температура начала размягчения,°С 450 Краевой угол растекания по керамике ВК-94, грай,. при 750°С,/ з 2 | ( 66,9 62,8 65,6 70,0 "30-75 480 465 495 480 475 575 20 20 22 31 16 19 90 14 9 10 10 9 13 32 Кристаллизация Нет Нет Нет Нет Нет Нет Есть Редактор Л.Павлова Составитель С.Белобокова Техред Л.Сердюкова при 850°(f Корректор И, Эрдейи Заказ 3340/ДСП Тираж 160 . Подписное В И П Государственного комитета \io изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 .Производственно-издательский комбинат "Патент", г.Ужгород, ул . Гагарина,10]
