Електроізоляційне скло

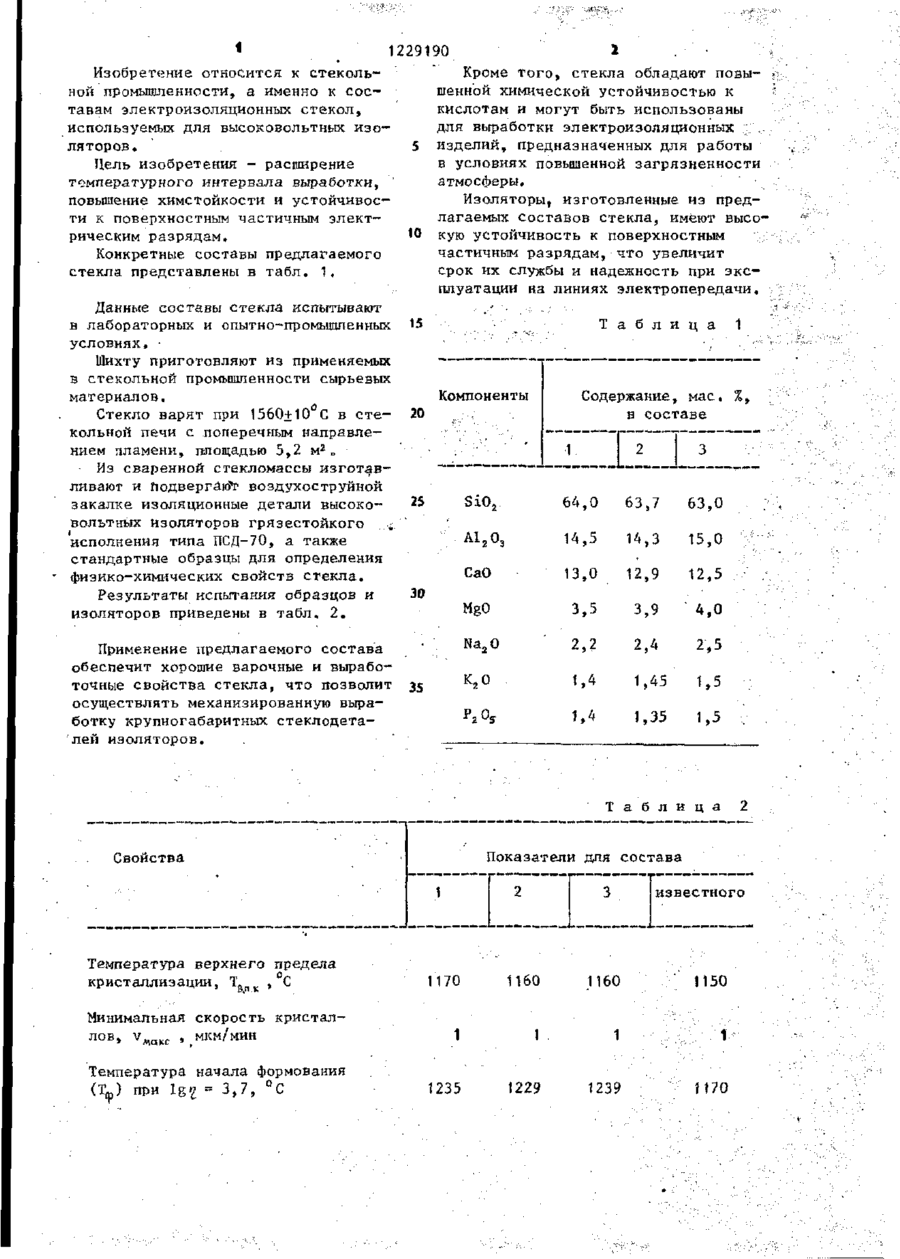

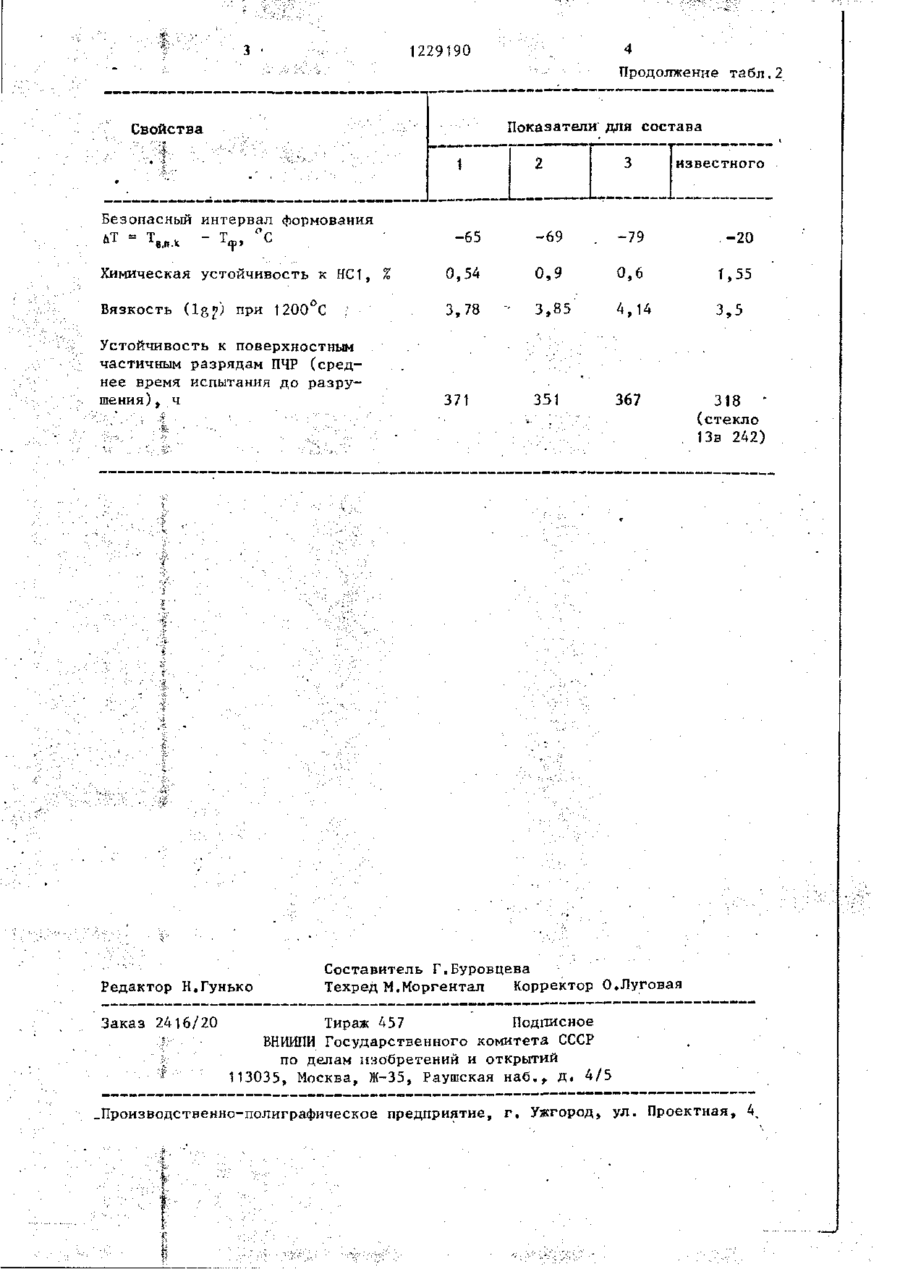

ЭЛЕКТРОИЗОЛЯЦИОННОЕ СТЕКЛО, включающее SiO 2 , А1 2 О 3 , CaO, MgO, Na 2 0, К 2 0 , Р 2 О 5 , о т л и ч а ю щ е е с я тем, ч т о , с целью расширения температурного интервала выработки, повышения химстонкости и устойчивости к поверхностным частичным электрическим разрядам, оно содержит у к а занные компоненты в следующем соотношении, мае. %: Si0 2 63,0-64,0 A1 2 O. 14,3-15,0 CaO 12,5-13,0 MgO 3,5-4,0 Na2O 2,2-2,5 K2O 1,4-1,5 P2O5 1,35-1,5 а 9 С « 1 229190 Изобретение относится к стекольной промышленности, а именно к составам электроизоляционных стекол, используемых для высоковольтных изоляторов. Цель изобретения - расширение температурного интервала выработки, повышение химстойкости и устойчивости к поверхностным частичным электрическим разрядам. Конкретные составы предлагаемого стекла представлены в табл. 1. Данные составы стекла испытывают в лабораторных и опытно-промышленных условиях, • Шихту приготовляют из применяемых в стекольной промышленности сырьевых материалов. Стекло варят при 1560+10 С в стекольной печи с поперечным направлением пламени, площадью 5,2 м 2 „ Из сваренной стекломассы изготавливают и подвергаю"? воздухоструйной закалке изоляционные детали высоковольтных ИЗОЛЯТОРОВ ГрЯЗЄСТОЙКОГО • „ исполнения типа ПСД-70, а также стандартные образцы для определения физико-химических свойств стекла. Результаты испытания образцов и изоляторов приведены в табл. 2. Применение предлагаемого состава обеспечит хорошие варочные и выработочные свойства стекла, что позволит осуществлять механизированную выработку крупногабаритных стеклодеталей изоляторов. 2 Кроме того, стекла обладают повышенной химической устойчивостью к кислотам и могут быть использованы для выработки электроизоляционных ... ;' 5 изделий, предназначенных для работы в условиях повышенной загрязненности атмосферы. Изоляторы, изготовленные из предлагаемых составов стекла, имеют высо10 кую устойчивость к поверхностным частичным разрядам, что увеличит срок их службы и надежность при эксплуатации на линиях электропередачи, 15 Т а б л и ц а Содержание, мае. %, в составе Компоненты 20 • .••• • • ' ' 2 1 3 SiO2 63,0 14,5 14,3 15,0 13,0 12,9 12,5 MgO 3,5 3,9 ' 4,0 Na20 2,2 2,4 2,5 к2о t,4 1,45 Р205 35 63,7 СаО 30 64,0 А1 2 О 3 25 М J,35 i,5 " Т а б л и ц а 1 2 3 • ; 2 известного 1170 1160 1160 1150 1235 1229 1239 1170 Минимальная скорость кристаллов, v M a K C , мкм/мин Температура начала формования (Т ф ) при 1st = 3,7, °С . Показатели для состава Свойства Температура верхнего предела кристаллизации, T g nк , С 1 1229190 Продолжение табл.2 Показатели для состава Свойства известного Безопасный интервал формования лТ = т в,пл " т«р» ° с "65 -69 . -79 -20 Химическая устойчивость к НС1, % 0,54 0,9 0,6 U 55 Вязкость (Is?) при 1200°С 3,78 3,85 4,14 3,5 371 351 367 . Устойчивость к поверхностным частичным разрядам ПЧР (среднее время испытания до разрушения) , ч Редактор Н.Гунько Заказ 2416/20 318 • (стекло 13в 242) Составитель Г.Буровцева Техред М.Моргентал Корректор О.Луговая Тираж 457 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 .Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4,
