Водогрійний котел

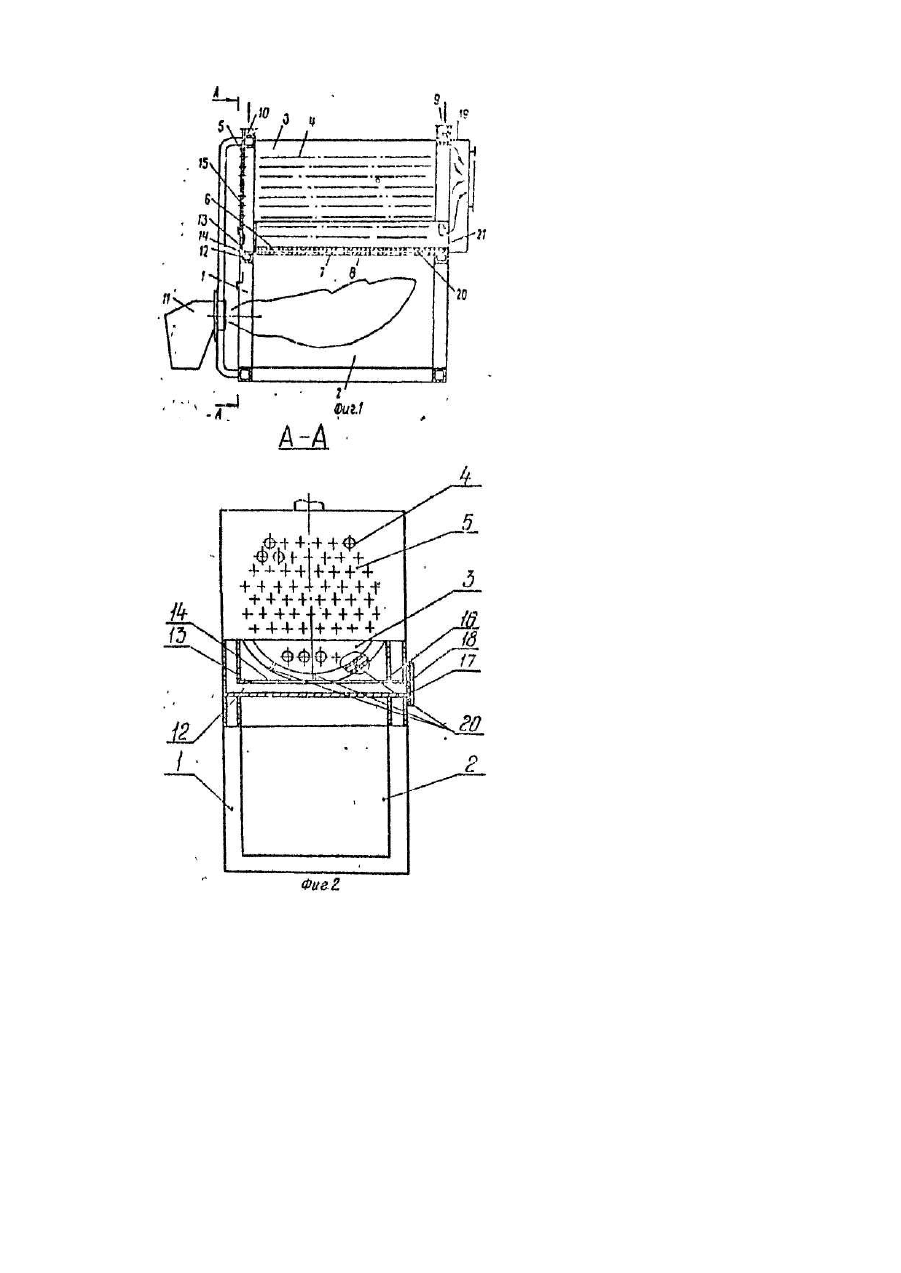

Изобретение относится к теплоэнергетике и может быть использовано, в частности в водогрейных котлах. Известны водогрейные котлы, содержащие снабженную водяной рубашкой топку с встроенной в ее верхнюю часть водяной камерой, в полости которой установлены дымогарные трубы, сообщенные своими входными участками с топкой. Недостатком данных водогрейных котлов является низкая надежность вследствие образования в водяной камере шлама, наличие которого приводит к ухудшению теплообмена и к перегреву нижней стенки водяной камеры. Наиболее близким к предлагаемому является водогрейный котел, содержащий топку, обрамленную водяной рубашкой, примыкающую верхней частью к водяной камере, снабженной закрепленными в передней и задней трубных досках дымогарными трубами, сообщенными с топкой, и установленной ниже последних перегородкой, образующей с нижней стенкой камеры щелевой канал, сообщенный с полостью камеры щелевым проемом в зоне, примыкающей к передней трубной доске. Такая конструкция не обеспечивает удаление накипи из полости водяной камеры после чистки (например, механической) передней трубной доски по водяной стороне. Накопление накипи в нижней части водяной камеры вблизи передней трубной доски может привести к перегреву последней; снижая надежность в эксплуатации. Цель изобретения - повышение надежности путем улучшения очистки передней трубной доски от накипи. Поставленная цель достигается тем, что в водогрейном котле, содержащем топку, обрамленную водяной рубашкой, примыкающую верхней частью к водяной камере, снабженной закрепленными в передней и задней трубных досках дымогарными трубами, сообщенными с топкой и установленной ниже последних перегородкой, образующей с нижней стенкой камеры щелевой канал, сообщенный с полостью камеры щелевым проемом в зоне, примыкающей к передней трубной доске, в нижней стенке водяной камеры, в зоне, примыкающей к передней трубной доске, выполнена щель, под которой дополнительно установлен короб для сбора шлама, выведенный одним из торцов, снабженным уплотнительной крышкой, за пределы водяной рубашки и сообщенный с последней другим торцом, при этом в наружной стенке водяной камеры в зоне, примыкающей к коробу, выполнен проем, снабженный уплотнительной крышкой, а крышки проема камеры и короба выполнены заодно. На фиг.1 изображен водогрейный котел, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. Водогрейный котел содержит снабженную водяной рубашкой 1 топку 2 с встроенной в ее верхнюю часть водяной камерой 3. В полости водяной камеры 3 установлены дымогарные трубы 4, сообщенные по газам своими входными участками 5 с топкой 2. В водяной камере 3 ниже дымогарных труб 4 установлена продольная перегородка 6, образующая с нижней стенкой 7 камеры 3 щелевой канал 8, сообщенный с полостью камеры 3. В верхней части водяной рубашки 1 размещены патрубок 9 подвода холодной воды и патрубок 10 отвода нагретой воды. К топке 2 подключена топливная горелка 11. Котел содержит поперечный короб 12 для сбора шлама, размещенный под нижней частью водяной камеры 3 и отделенный от нее перегородкой 13, имеющей щель 14, примыкающую к передней трубной доске 15 водяной камеры 3. Сверху к коробу 12 примыкает выполненный в наружной стенке водяной камеры 3 проем 16 для доступа в водяную камеру 3. Короб 12 и проем 16 снабжены выполненной заодно крышкой 17 с уплотнением 18. К водяной камере 3 сзади примыкает патрубок 19 отвода дымовых газов. Щелевой канал 8 разделен внутренними перегородками 20 на ряд последовательных ходов. Один из крайних ходов сообщен с полостью задней торцовой стенки водяной рубашки 1, а другой крайний ход выходит в боковую стенку р убашки, сообщенную с поперечным коробом 12. Котел снабжен задней трубной доской 21. Водогрейный котел работает следующим образом. В топке 2 с помощью горелки 11 происходит снижение топлива. Образующиеся дымовые газы из топки 2 поступают во входные участки 5 дымогарных труб 4 и через патрубок 19 отводятся из котла. Холодная вода подается в котел через патрубок 9, расположенный в верхней части водяной рубашки 1, последовательно проходит правую боковую, нижнюю, заднюю торцовую стенки водяной рубашки 1, поступает в правый крайний ход щелевого канала 8, проходит щелевой канал 8 змеевиковым движением благодаря установленным в нем внутренним перегородкам 20 и из левого крайнего хода щелевого канала 8 попадает сзади котла в левую боковую стенку водяной рубашки 1, затем в поперечный короб 12, откуда через щель 14 в перегородке 13 поступает в водяную камеру 3 и отводится через патрубок 10. Подвод в поперечный короб 12, расположенный в зоне высоких тепловых нагрузок, основного потока воды, обеспечивает интенсивное его охлаждение нагрузок, основного потока воды обеспечивает интенсивное его охлаждение, в то же время, выход основного потока воды из поперечного короба 12 через щель 14 в виде настенной струи обусловливает высокоинтенсивное охлаждение передней трубной доски 15. Выведение наружу торца поперечного короба 12 и наличие проема 16 над ним в наружной стенке водяной камеры 3 обеспечивает доступ в водяной объем для удаления накипи при очистке котла по водяной стороне. Очистка из котла выполняется следующим образом. Из котла сливается вода. Вскрываются крышки лючков (не показаны) в верхней части водяной камеры 3 и крышки 17 на торце поперечного короба 12. Через верхние крышки проволочными щетками производится очистка накипи с поверхности передней трубной доски 15 и примыкающих к ней участков дымогарных труб 4. Дополнительно накипь смывается струями воды, подаваемыми через лючки в верхней части водяной камеры 3. При этом накипь накапливается на перегородке 13 и частично просыпается через отверстие 14 в нижнюю часть поперечного короба 12. Через открытый торец короба 12 из его нижней части и через проем 16 с перегородки 13 накипь удаляется скребком. Использование предлагаемой конструкции позволяет за счет повышения надежности снизить затраты на эксплуатацию котла.
