Вогнегасильний порошковий пристрій “шанс”

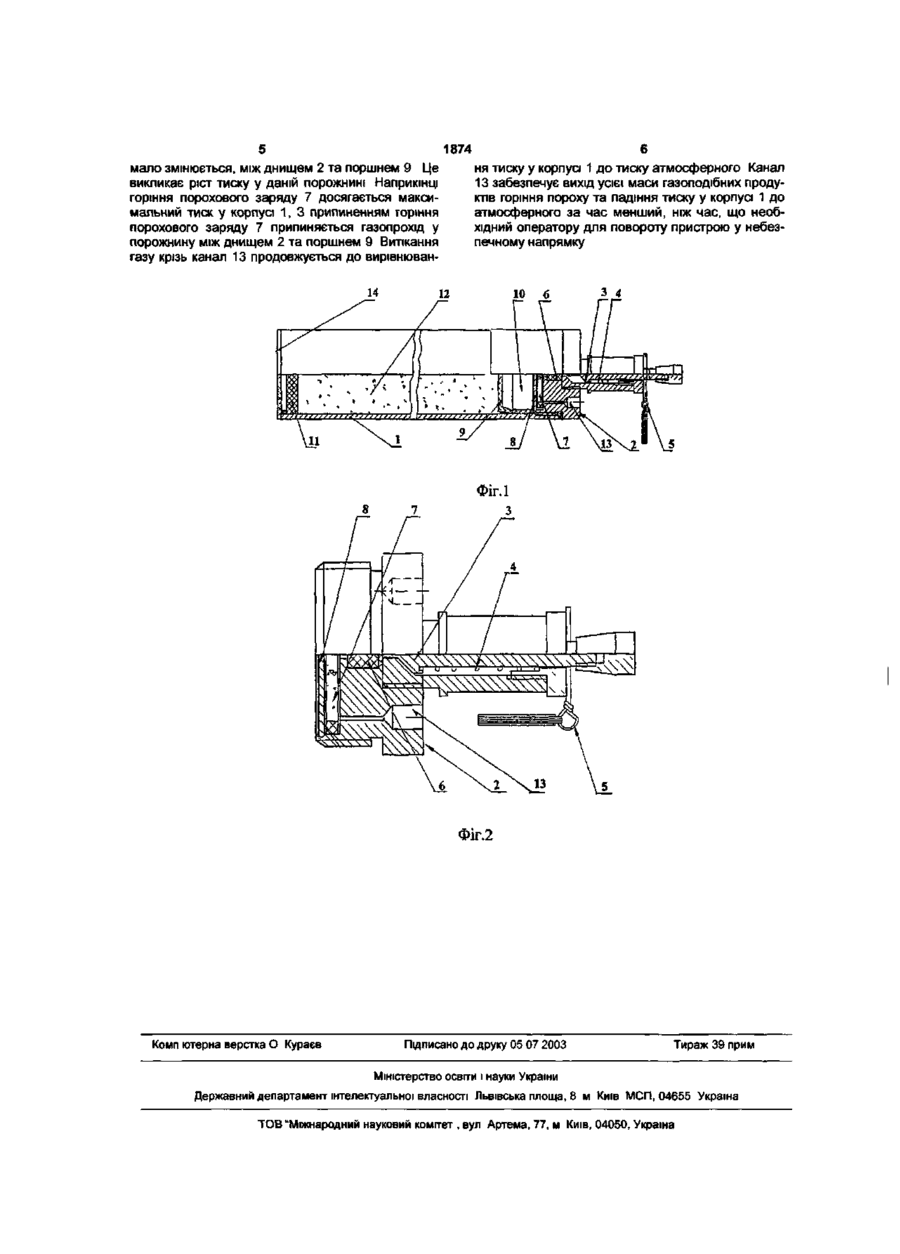

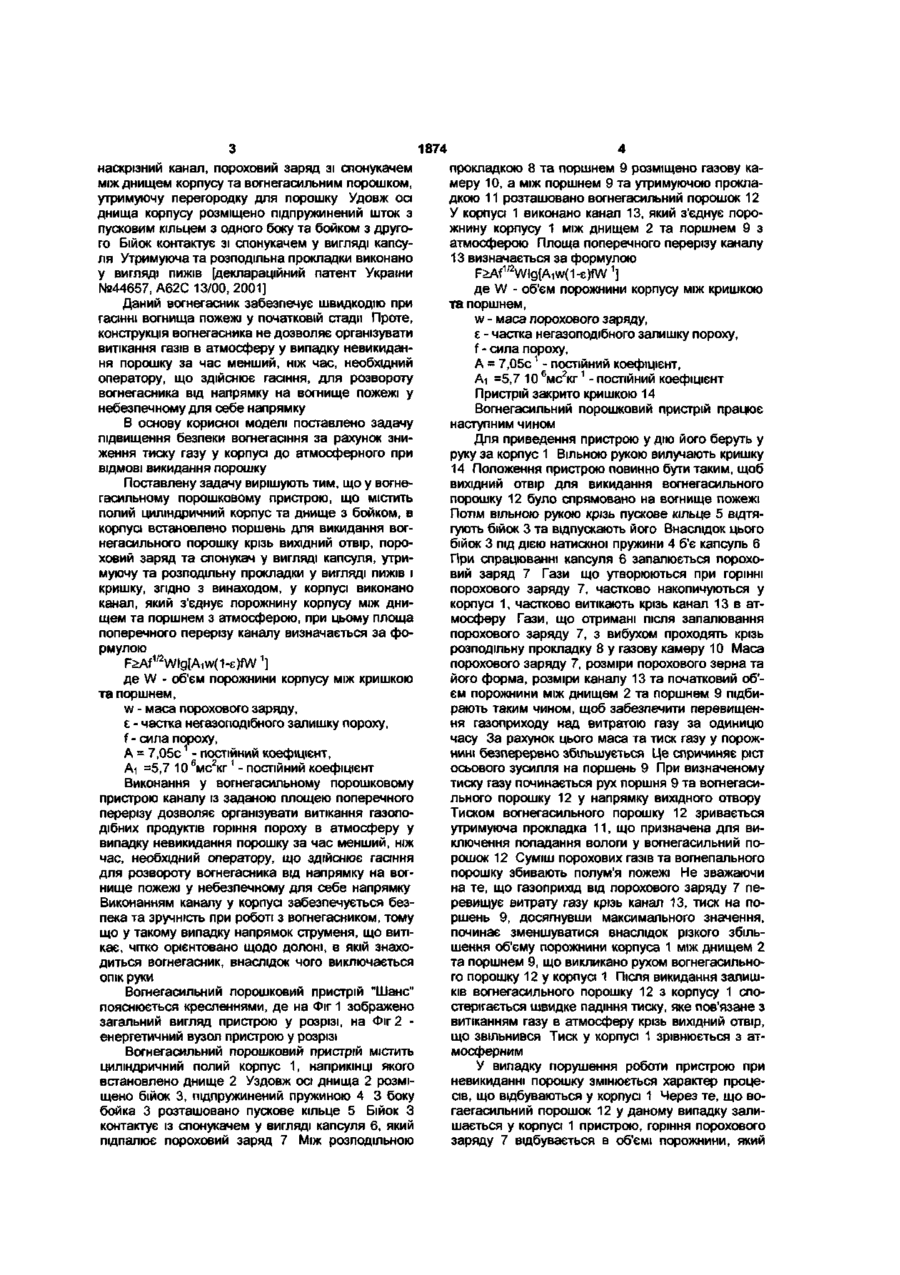

Вогнегасильний порошковий пристрій, що містить порожнистий циліндричний корпус та днище з бойком, в корпусі встановлено поршень для викидання вогнегасильного порошку крізь вихідний отвір, пороховий заряд та спонукач у вигляді капсуля, утримуючу та розподільну прокладки у вигляді пижів і кришку, який відрізняється тим, що у корпусі виконано канал, який з'єднує порожнину Корисна модель належить до протипожежної техніки, зокрема до ручних порошкових вогнегасників, і м може бути використано для тушіння загоряння у початковій стадії розвитку на промислових підприємствах, суднобудівних та авіаційних заводах, складах, залізничному транспорті та у побуті Відомо різні типи порошкових вогнегасників Вогнегасник за патентом України №19706 містить газогенератор, сполучений з пусковим пристроєм і розташований в ємності, в якій виконано перегородку, що поділяє її на дві частини, в частині з боку вихідного отвору коаксіальне його осі під кутом до осі встановлено відкриті сопла, а заряд вогнегасильного порошку розміщено по обидва боки перегородки Порошковий вогнегасник за деклараційним патентом України №43731 містить перегородку, виконану суцільною у вигляді мембрани, що руйнується, пневматичну камеру, що прилягає до запірного пристрою і яку сполучено з його каналом за допомогою клапана, який для сполучення каналу запірного пристрою з робочою камерою обладнано жорсткою тягою з еластичною манжетою для перекриття вхідного отвору сифонної трубки Установка порошкового пожежогасіння за деклараційним патентом України №46633 містить випускну головку з розсікачем потоку, причому випускну головку оснащено диспергатором, який виконано у вигляді порожнистого зрізаного конуса і корпусу між днищем та поршнем з атмосферою, при цьому площа поперечного перерізу каналу визначається за формулою 2 F > Af1/ | де W - об'єм порожнини корпусу між кришкою та поршнем, w - маса порохового заряду, є - частка негазоподібного залишку пороху, f - сила пороху, А = 7,05с"1 - постійний коефіцієнт, = 5,7 10~66м с 2 кг~11 - постійний коефіцієнт г~ ~ сифонної трубки, сполученої з нею з боку вершини, а розсікач потоку закріплено над отвором у вершині конуса і за допомогою штанги жорстко скріплено з вібратором, який установлено в резервуарі Зазначені вогнегасники мають досить складні конструкції, довгочасність гасінні та значну тривалість ХІМІЧНИХ реакцій, що відбуваються під час горінні піротехнічної суміші Відомо ручний порошковий вогнегасник, що містить полий циліндричний корпус з днищем, поршень для відкидання порошку крізь вихідний отвір корпусу та піротехнічний заряд зі спонукачем, розташований у порожнині корпусу між днищем та поршнем, в корпусі виконано канал, що з'єднує порожнину корпусу між днищем та поршнем з атмосферою [ Авт свщ СРСР №1648509, А62С 13/22, 1991] Цей вогнегасник, що використовує пороховий заряд зі спонукачем для виштовхування порошку утвореними газами при горінні порохового заряду, має простішу конструкцію у порівнянні з попередніми аналогами, проте він не забезпечує швидкого гасіння при ліквідації пожежі через значний час витікання порошку Найближчим до корисної моделі, що заявляється, є пристрій для вогнегасіння з вогнегасильною речовиною у вигляді порошку, що містить циліндричний корпус з днищем, у якому виконано 00 1874 наскрізний канал, пороховий заряд зі спонукачем між днищем корпусу та вогнегасильним порошком, утримуючу перегородку для порошку Удовж осі днища корпусу розміщено підпружинений шток з пусковим кільцем з одного боку та бойком з другого Бійок контактує зі спонукачем у вигляді капсуля Утримуюча та розподільна прокладки виконано у вигляді пижів [деклараційний патент України №44657, А62С 13/00, 2001] Даний вогнегасник забезпечує швидкодію при гасінні вогнища пожежі у початковій стадії Проте, конструкція вогнегасника не дозволяє організувати витікання газів в атмосферу у випадку невикидання порошку за час менший, ніж час, необхідний оператору, що здійснює гасіння, для розвороту вогнегасника від напрямку на вогнище пожежі у небезпечному для себе напрямку В основу корисної моделі поставлено задачу підвищення безпеки вогнегасіння за рахунок зниження тиску газу у корпусі до атмосферного при ВІДМОВІ викидання порошку Поставлену задачу вирішують тим, що у вогнегасильному порошковому пристрою, що містить полий циліндричний корпус та днище з бойком, в корпусі встановлено поршень для викидання вогнегасильного порошку крізь вихідний отвір, пороховий заряд та спонукач у вигляді капсуля, утримуючу та розподільну прокладки у вигляді пижів і кришку, згідно з винаходом, у корпусі виконано канал, який з'єднує порожнину корпусу між днищем та поршнем з атмосферою, при цьому площа поперечного перерізу каналу визначається за формулою F>Af1/2Wlg[A1w(1-£)fW1] де W - об'єм порожнини корпусу між кришкою та поршнем, w - маса порохового заряду, є - частка негазоподібного залишку пороху, f - сила пороху, А = 7,05с1 - постійний коефіцієнт, Аі =5,7 10 6 мс 2 кг 1 - постійний коефіцієнт Виконання у вогнегасильному порошковому пристрою каналу із заданою площею поперечного перерізу дозволяє організувати витікання газоподібних продуктів горіння пороху в атмосферу У випадку невикидання порошку за час менший, ніж час, необхідний оператору, що здійснює гасіння для розвороту вогнегасника від напрямку на вогнище пожежі у небезпечному для себе напрямку Виконанням каналу у корпусі забезпечується безпека та зручність при роботі з вогнегасником, тому що у такому випадку напрямок струменя, що витікає, чітко орієнтовано щодо долоні, в якій знаходиться вогнегасник, внаслідок чого виключається опік руки Вогнегасильний порошковий пристрій "Шанс" пояснюється кресленнями, де на Фіг 1 зображено загальний вигляд пристрою у розрізі, на Фіг 2 енергетичний вузол пристрою у розрізі Вогнегасильний порошковий пристрій містить циліндричний полий корпус 1, наприкінці якого встановлено днище 2 Уздовж осі днища 2 розміщено бійок 3, підпружинений пружиною 4 3 боку бойка 3 розташовано пускове кільце 5 Бійок З контактує із спонукачем у вигляді капсуля 6, який підпалює пороховий заряд 7 Між розподільною прокладкою 8 та поршнем 9 розміщено газову камеру 10, а між поршнем 9 та утримуючою прокладкою 11 розташовано вогнегасильний порошок 12 У корпусі 1 виконано канал 13, який з'єднує порожнину корпусу 1 між днищем 2 та поршнем 9 з атмосферою Площа поперечного перерізу каналу 13 визначається за формулою F>Af1/2Wlg[Aiw(1-s)fW 1 ] де W - об'єм порожнини корпусу між кришкою та поршнем, w - маса порохового заряду, £ - частка негазоподібного залишку пороху, f - сила пороху, А = 7,05с1 - постійний коефіцієнт, Аі =5,7 10 6 мс 2 кг 1 - постійний коефіцієнт Пристрій закрито кришкою 14 Вогнегасильний порошковий пристрій працює наступним чином Для приведення пристрою у дію його беруть у руку за корпус 1 Вільною рукою вилучають кришку 14 Положення пристрою повинно бути таким, щоб вихідний отвір для викидання вогнегасильного порошку 12 було спрямовано на вогнище пожежі Потім ВІЛЬНОЮ рукою крізь пускове кільце 5 відтягують бійок 3 та відпускають його Внаслідок цього бійок 3 під дією натискної пружини 4 б'є капсуль 6 При спрацюванні капсуля 6 запалюється пороховий заряд 7 Гази що утворюються при горінні порохового заряду 7, частково накопичуються у корпусі 1, частково витікають крізь канал 13 в атмосферу Гази, що отримані після запалювання порохового заряду 7, з вибухом проходять крізь розподільну прокладку 8 у газову камеру 10 Маса порохового заряду 7, розміри порохового зерна та його форма, розміри каналу 13 та початковий об'єм порожнини між днищем 2 та поршнем 9 підбирають таким чином, щоб забезпечити перевищення газоприходу над витратою газу за одиницю часу За рахунок цього маса та тиск газу у порожнині безперервно збільшується Це спричиняє ріст осьового зусилля на поршень 9 При визначеному тиску газу починається рух поршня 9 та вогнегасильного порошку 12 у напрямку вихідного отвору Тиском вогнегасильного порошку 12 зривається утримуюча прокладка 11, що призначена для виключення попадання вологи у вогнегасильний порошок 12 Суміш порохових газів та вогнепального порошку збивають полум'я пожежі Не зважаючи на те, що газоприхід від порохового заряду 7 перевищує витрату газу крізь канал 13, тиск на поршень 9, досягнувши максимального значення, починає зменшуватися внаслідок різкого збільшення об'єму порожнини корпуса 1 між днищем 2 та поршнем 9, що викликано рухом вогнегасильного порошку 12 у корпусі 1 Після викидання залишків вогнегасильного порошку 12 з корпусу 1 спостерігається швидке падіння тиску, яке пов'язане з витіканням газу в атмосферу крізь вихідний отвір, що звільнився Тиск у корпусі 1 зрівнюється з атмосферним У випадку порушення роботи пристрою при невикиданні порошку змінюється характер процесів, що відбуваються у корпусі 1 Через те, що вогаегасильний порошок 12 у даному випадку залишається у корпусі 1 пристрою, горіння порохового заряду 7 відбувається в об'ємі порожнини, який 1874 мало змінюється, між днищем 2 та поршнем 9 Це викликає ріст тиску у даній порожнині Наприкінці горіння порохового заряду 7 досягається максимальний тиску корпусі 1, 3 припиненням горіння порохового заряду 7 припиняється газопрохід у порожнину між днищем 2 та поршнем 9 Витікання газу крізь канал 13 продовжується до вирівнюван ня тиску у корпусі 1 до тиску атмосферного Канал 13 забезпечує вихід усієї маси газоподібних продуктів горіння пороху та падіння тиску у корпусі 1 до атмосферного за час менший, ніж час, що необхідний оператору для повороту пристрою у небезпечному напрямку З 4 ФІГ.1 Фіг.2 Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8 м Київ МСП, 04655 Україна ТОВ "Міжнародний науковий комітет , вул Артема, 77, м Київ, 04050, Україна
