Блок повітронагрівників доменної печі

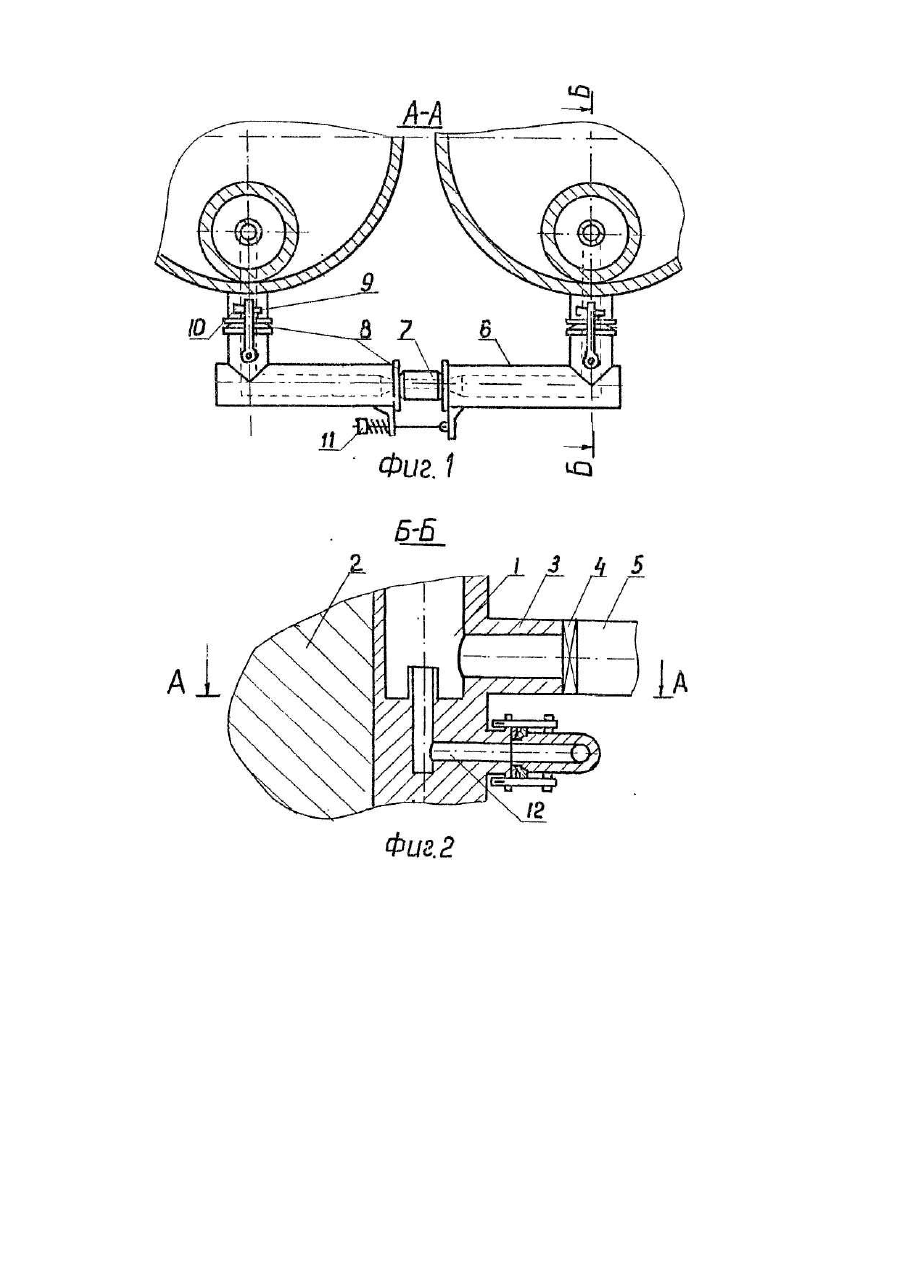

Изобретение относится к черной металлургии, в частности, к конструкции воздухонагревателей доменных печей и может быть" использовано во всех о траслях народного хозяйства, где требуе тся высокотемпературный нагрев газов. Известны устройства, с помощью которых часть горячего дутья используется в качестве воздуха горения, что позволяет повысить температур у горения низкокалорийного газа в воздухонагревателе. Недостатком этих устройств является сложность конструкции. Наиболее близким по технической сущности к заявляемому изобретению является блок воздухонагревателей доменной печи [1], в котором воздухонагреватели попарно соединены футерованными трубопроводами, содержащими шибера. При этом футерованные трубопроводы встроены в штуцеры газовых горелок и выполнены с фурмами, расположенными коаксиально штуцеру горелки. Однако известное устройство имеет следующие недостатки. Потери тепла с охлаждающей водой в фурмах снижают эффективность нагрева дутья. Высокая скорость истечения из фурм ухудшает условия службы стенки камеры горения. Наличие шибера и фурм на соединительном трубопроводе усложняет конструкцию устройства. Целью изобретения является повышение эффективности нагрева дутья при использовании низкокалорийного топлива, улучшение условий службы стенки камеры горения и значительное упрощение конструкции. Указанная цель достигается тем, что соединительные футерованные трубопроводы встроены в камеры горения и выполнены с огнеупорными тоннелями, расположенными ниже уровня горелок. При этом выходное сечение огнеупорных тоннелей расположено коаксиально камере горения, что исключает аэродинамическое воздействие струи на стенку камеры горения. Кроме того футерованный трубопровод не содержит шибера и фурм, что уменьшает потери тепла с охлаждающей водой, а также упрощает конструкцию устройства. Введение дополнительного тепла в камеру горения повышает температуру под куполом. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен блок воздухонагревателей, горизонтальный разрез; па фиг. 2 - то же, вертикальный разрез. Блок воздухонагревателей состоит из четырех аппаратов, содержащих камеры горения 1, насадки 2, штуцеры 3, отсекающие шибера 4, горелки 5. Два рядом стоящих аппарата (ВН-1 и ВН-2) соединены футерованным трубопроводом. Футерованный трубопровод состоит из двух симметричных участков б и расположенного между ними участка 7 с уменьшенным внутренним сечением. Для снятия напряжений, вызванных термическим линейным расширением, футерованный трубопровод имеет фланцы 8 с шаровидными заточками, соединенные со штуцерами 9 посредством клинового соединения 10 и болтового соединения с пружиной 11 с участком 7. Футерованный трубопровод выполнен с огнеупорными тоннелями 12, расположенными ниже уровня горелок. Пропускная способность участка 7, определяется исходя из резерва мощности воздуходувки, требуемого количества горячего дутый для достижения проектной температуры над куполом, а также возможности постановки воздухонагревателей в режим дутья. При переводе воздухонагревателей в режим дутья открывается перепускной клапан шибера холодного дутья. Так как воздухонагреватель соединен с воздухонагревателем, находящимся на нагреве, то выравнивая давления по обеим сторонам диска шибера холодного дутья не произойдет. Диск возможно открыть при разности давлений не более 0,3 ат. (техническая характеристика шибера холодного дутья). Поэтому пропускная способность участка 7 не должна превышать величины, при которой после открытия перепускного клапана шибера холодного дутья устанавливается разность давлений 0,3 ат., по обеим сторонам диска. Блок воздухонагревателей работает следующим образом. Часть горячего дутья из ВН-1, находящегося на дутье через футерованный трубопровод, поступает ВН-2, находящийся на нагреве. Остальная часть воздуха, необходимая для полного сгорания газа, подается от вентилятора горелки. Введение дополнительного тепла ведет к увеличению теоретической температуры горения, а следовательно, и к повышению температуры под куполом. После окончания периода дутья ВН-1 ставится в режим отделения. После того, как давление в ВН-1 станет равным атмосферному, ВН-2 переводится в режим отделения, ВН-1 переводится в режим нагрева, а ВН-2 в режим дутья. Периоды работы второй пары воздухонагревателей блока ВН-3 и ВН-1 смещены относительно первой пары по времени, например на 1 час. Применение изобретения позволит повысить температур у под куполом до проектной без обогащения доменного газа природным.
