Спосіб керування станом фурмових зон доменної печі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 7807

Опубліковано: 26.12.1995

Автори: Левитський Всеволод Вячеславович, Малишко Євген Тимофійович, Мікрюков Борис Григорович

Завантажити PDF файл.

Формула / Реферат

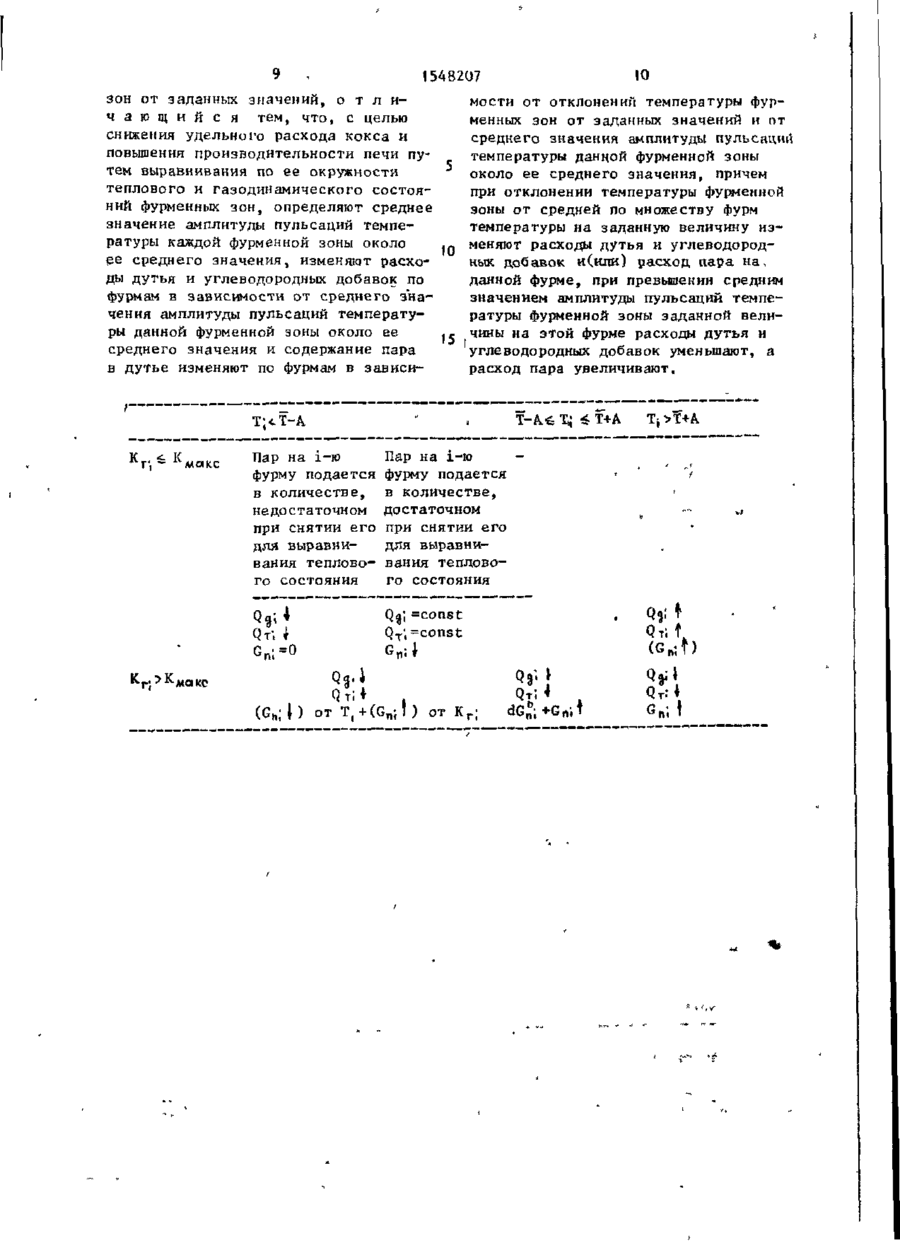

Способ управления состоянием фурменных зон доменной печи, включающий изменение расходов дутья, пара и углеводородных добавок по фурмам по отклонениям температуры фурменных зон от заданных значений, отличающийся тем, что, с целью снижения удельного расхода кокса и повышения производительности печи путем выравнивания по ее окружности теплового и газодинамического состояний фурменных зон, определяют среднее значение амплитуды пульсации температуры каждой фурменной зоны около ее среднего значения, изменяют расходы дутья и углеводородных добавок по фурмам в зависимости от среднего значения амплитуды пульсации температуры данной фурменной зоны около ее среднего значения и содержание пара в дутье изменяют по фурмам в зависимости от отклонений температуры фурменных зон от заданных значений и от среднего значения амплитуды пульсации температуры данной фурменной зоны около ее среднего значения, причем при отклонении температуры фурменной зоны от средней По множеству фурм температуры на заданную величину изменяют расходы дутья и углеводородных добавок и (или) расход пара на данной фурме, при превышении средним значением амплитуды пульсации температуры фурменной зоны заданной величины на этой фурме расходы дутья и углеводородных добавок уменьшают, а расход пара увеличивают.

Текст

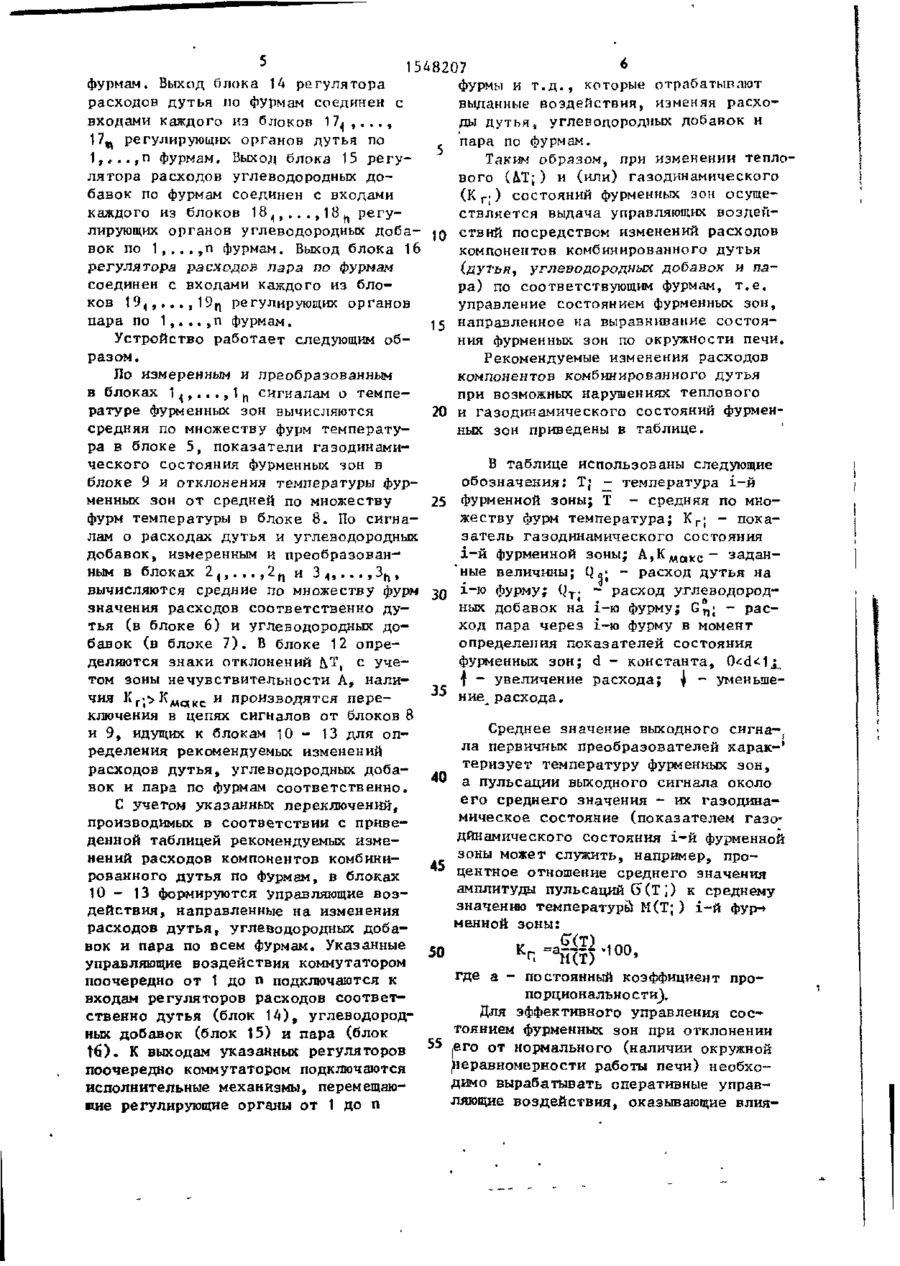

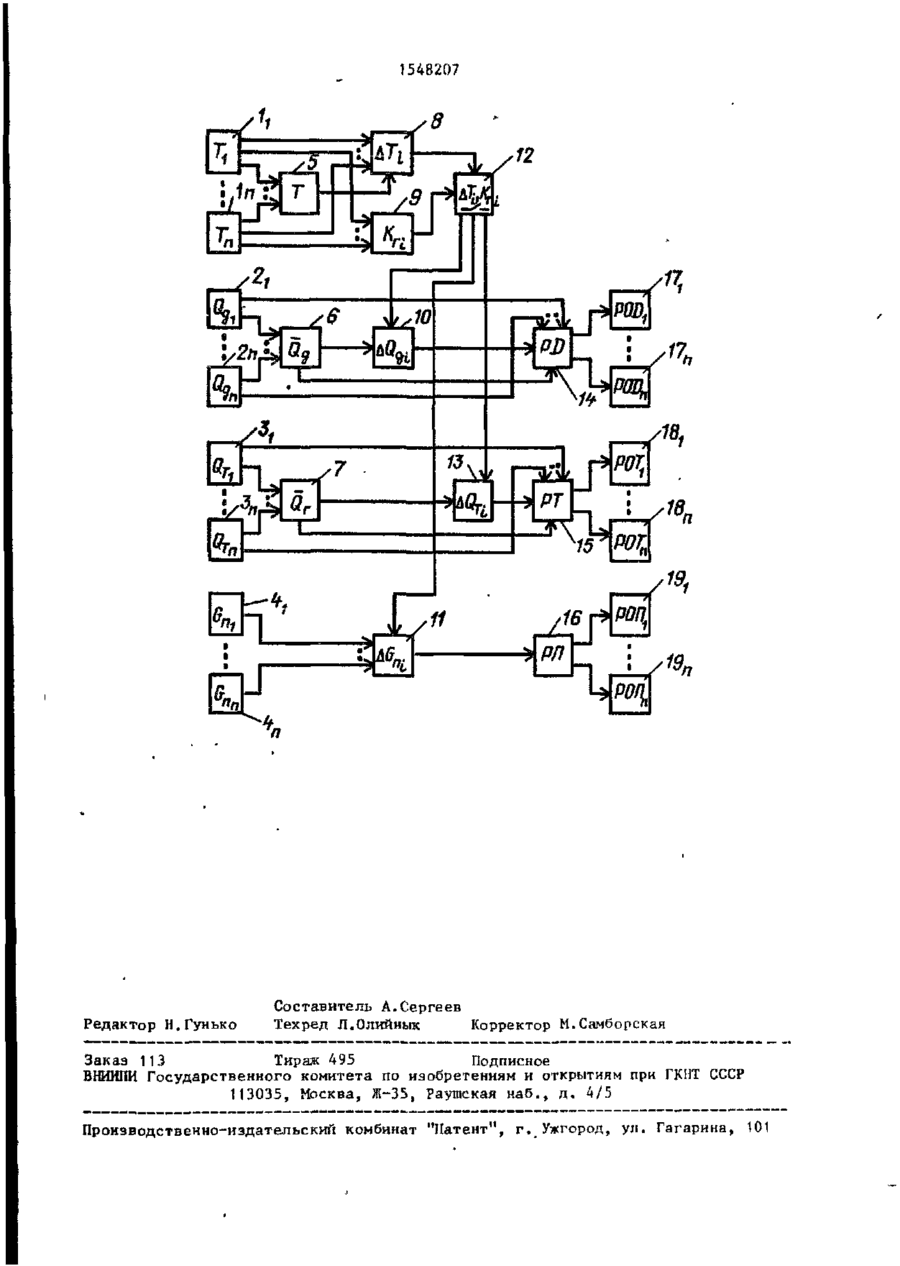

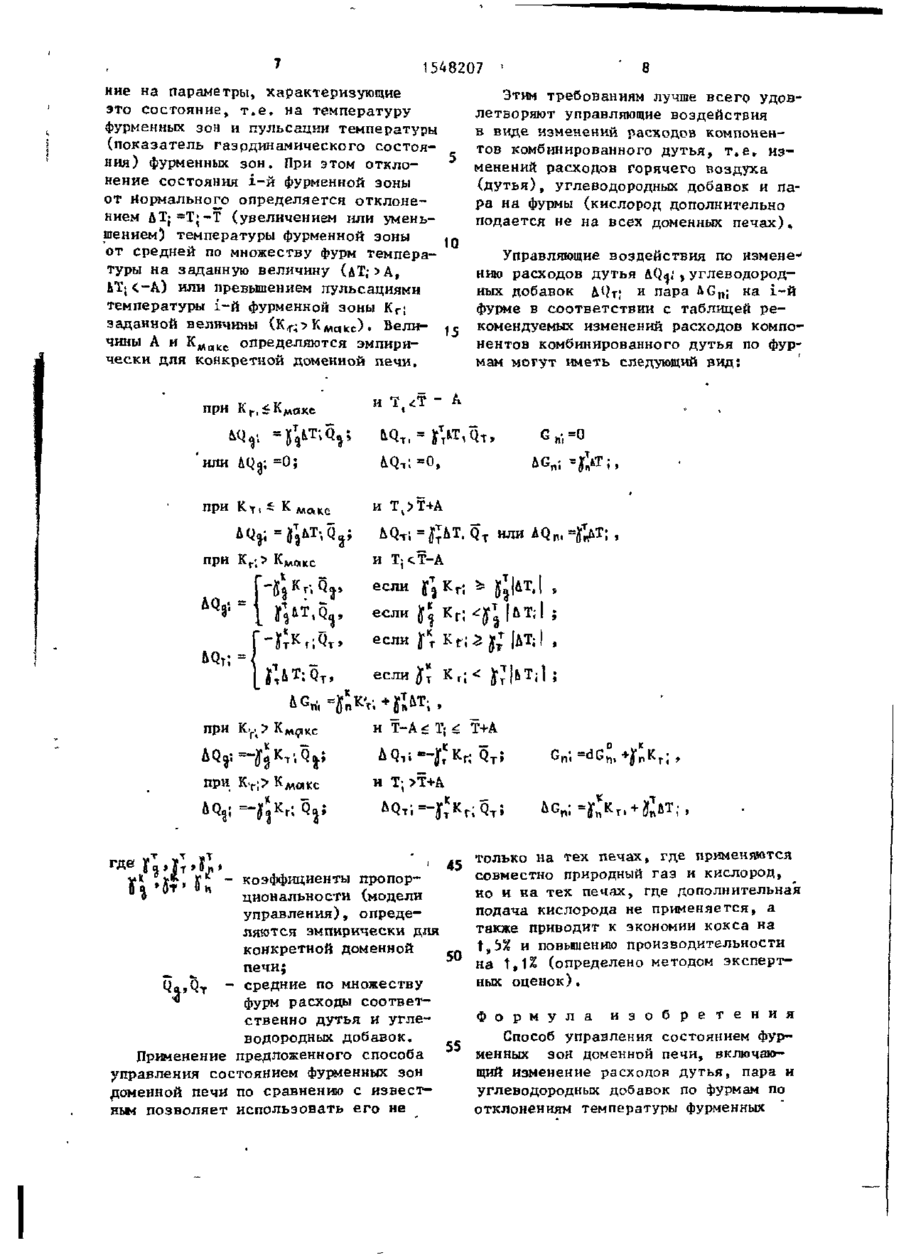

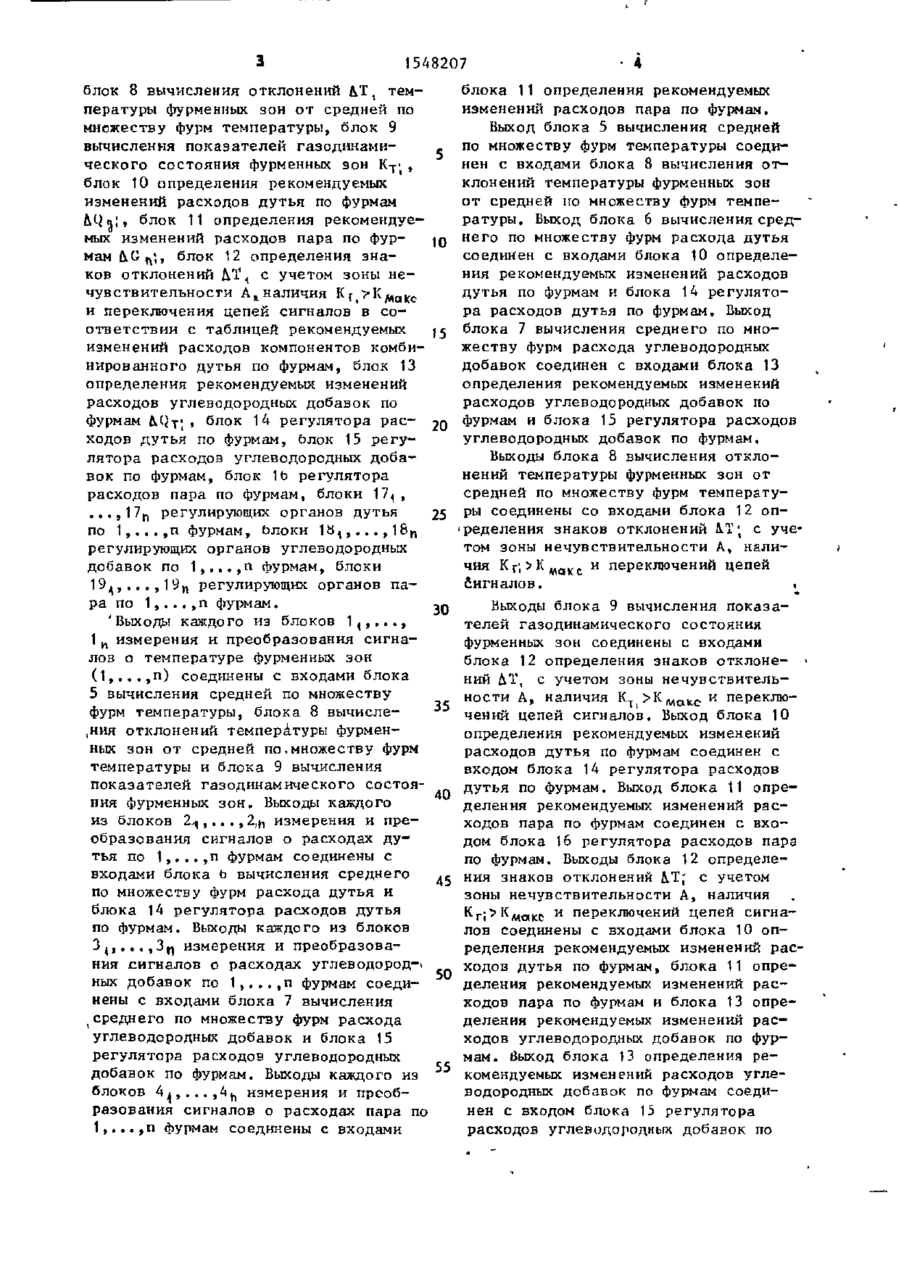

Изобретение относится к области металлургии, в частности к управлению работой фурменных зон доменной печи. Цель изобретения - снижение удельного расхода кокса и повышение производительности печи путем BbipaBf нивания по ее окружности теплового и газодинамического состояний фур менных зон. С этой целью на заданном интервале времени определяют среднее значение амплитуды пульсаций температуры каждой фурменной зоны около ее среднего значения и изменя-' ют расходы углеводородных добавок, дутья и пара по фурмам в зависимости от средних значений амплитуд пульсаций температуры этих фурменных зон около их средних значений. Причем при увеличении (уменьшении) температуры фурменных'зон выше (ниже) средней по множеству фурм температуры на заданную величину соответственно увеличивают (уменьшают) расходы дутья и углеводородных добавок и(или) расход пара на данной фурме. При превышении средними значениями амплитуд пульсаций температуры фурменньк зон заданной величины уменьшают расходы дутья и углеводородных добавок и (или) увеличивают расход пара на этой фурме. 1 и л . , 1 табл. Изобретение относится к металлур-' гии, в частности к управлению работой фурменных зон доменной печи. Целью изобретения является снижение удельного расхода кокса и повышение производительности печи путем выравнивания по ее окружности теплового и газодинамического состояний фурменных з о н . На чертеже представлена блок-схема устройства, реализующего способ управления состоянием фурменных зон доменной печи. Схема содержит блоки 1 4 f . . . , 1 h измерения и преобразования сигналов о температуре 1 , . . . , п фурменных зон, Т\ , блоки 2 1 , . . . , 2 Г 1 измерения и преобразования сигналов о расходах дутья по 1 » . . . , п фурмам Q » > блоки Авторское свидетельство СССР № 291963, к л . С 21 В 7/24, 1960. 1548207 блок 8 вычисления отклонений &Т( температуры фурменных зон от средней по множеству фурм температуры, блок 9 вычисления показателей газодинамического состояния фурменных зон Кт- , блок tO определения рекомендуемых изменений расходов дутья по фурмам UQftj, блок 11 определения рекомендуемых изменений расходов пара по фурмам &G^;, блок 12 определения знаков отклонений Д.Ї ^ с учетом зоны н е чувствительности А,,наличия КЇ^КДЦДКС и переключения цепей сигналов в с о ответствии с таблицей рекомендуемых изменении расходов компонентов комбинированного дутья по фурмам, блок 13 определения рекомендуемых изменений расходов углеводородных добавок по Фурмам 6Д

Дивитися

Додаткова інформація

Назва патенту англійською

Method for control of condition tuyere areas of blast furnace

Автори англійською

Mikriukov Borys Hryhorovych, Levytskyi Vsevolod Viacheslavovych, Malyshko Yevhen Tymofiiovych

Назва патенту російською

Способ управления состояния фурменных зон доменной печи

Автори російською

Микрюков Борис Григорьевич, Левитский Всеволод Вячеславович, Малышко Евгений Тимофеевич
