Пристрій для захисту засипного апарата доменної печі

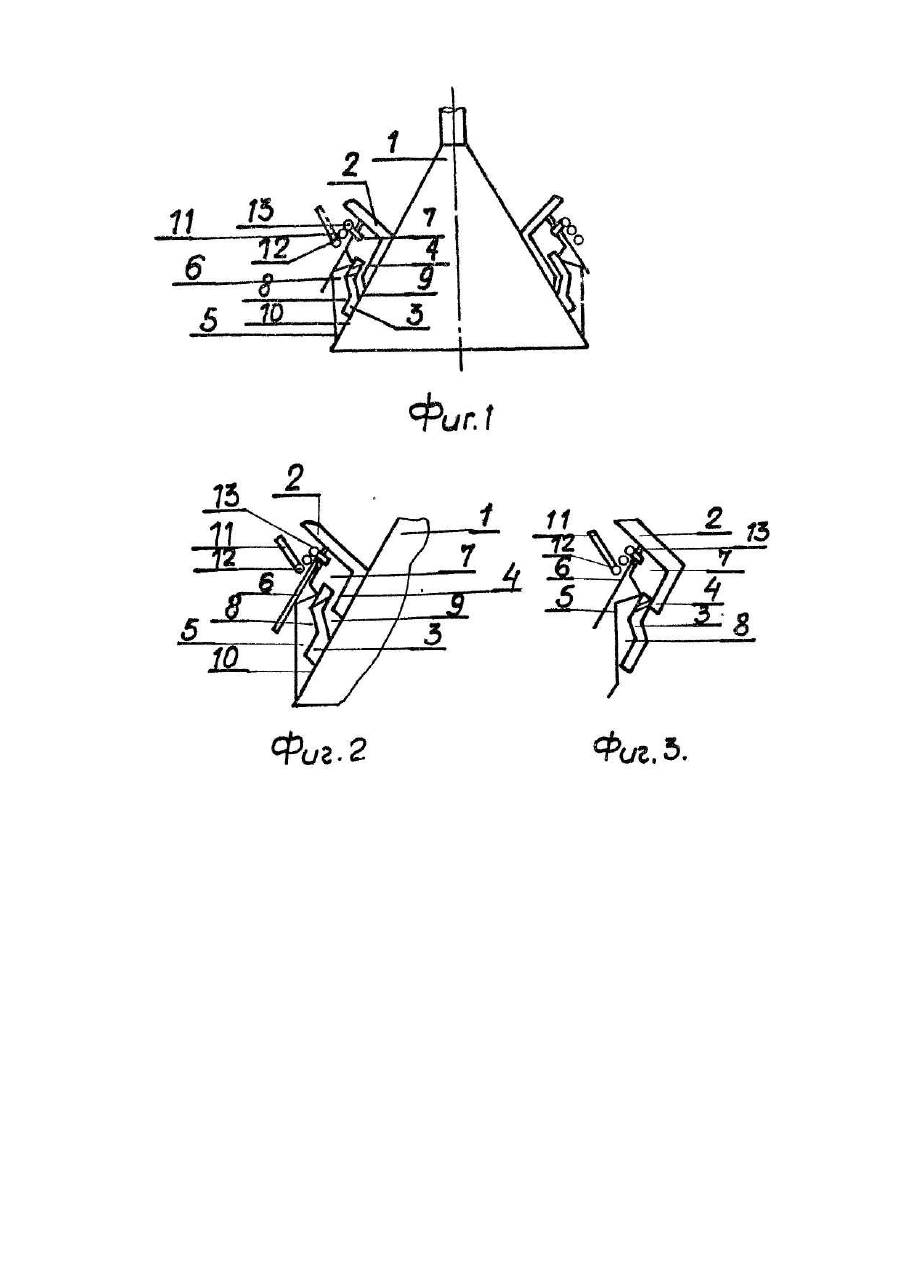

Изобретение относится к доменному производству, в частности к оборудованию засыпных аппаратов доменной печи. Наиболее близким к изобретению является устройство для защи ты засыпного аппарата доменной печи, содержащее охватывающий чашу стационарный несъемный экран, кольцевой коллектор для подачи чистого газа в полость между чашей и экраном, расположенный между экраном и купольной частью печи, а над коллектором смонтирован соединенный с ним и с подводящей газовой магистралью газоподогреватель, выполненный в виде опоясывающей экран трубчатой спирали [Авт. св. СССР № 395379, кл. С 21 В 7/18, 1969]. Недостатком известного устройства является большой расход чистого газа из-за постоянно открытого зазора подачи газа. Задачей изобретения является уменьшение расхода чистого газа. Технический результат достигается тем, что устройство для защиты засыпного аппарата доменной печи, содержащее экран, охватывающий нижнюю часть чаши с фланцем, контактирующей с конусом, кольцевой коллектор для подачи чистого газа, расположенный между экраном и купольной частью печи и соединенный с газоподогревателем подводящей газовой магистрали, выполненным в виде опоясывающей экран трубчатой спирали, снабжено заслонкой, выполненной в виде плавающего в вертикальном направлении защитного кольца с отверстиями в его верхней части, расположенного между экраном и фланцем чаши, и упорами, закрепленными над экраном по окружности чаши параллельно поверхности фланца чаши, при этом экран выполнен из упругого жаростойкого материала и смонтирован с возможностью взаимодействия с заслонкой и упорами. Такое выполнение устройства позволяет предотвратить налипание шихты на зазоры и закрывать зазоры при опускании конуса, что повышает надежность устройства и уменьшает расход чистого газа. На фиг. 1 показан общий вид устройства при поднятом конусе засыпного аппарата; на фиг. 2 - положение устройства при поднятом конусе; на фиг, 3 - положение устройства при опущенном конусе. Устройство содержит большой конус 1, чашу с фланцем 2, заслонку 3, выполненную в виде защитного плавающего кольца с отверстиями 4, выполненными в верхней части заслонки 3, контактирующей с фланцем чаши 2, и расположенными ниже поверхности, контактирующей с экраном 5. Экран 5 выполнен из упругого жаростойкого, материала, например из листовой жаростойкой стали, смонтирован с возможностью взаимодействия с заслонкой 3 и упорами 6 в виде соединения усеченных конусов и жестко закреплен к чаше 2 в верхней части, а в нижней части имеет наклон, параллельный образующей конуса 1. Упоры 6 выполнены из П-образного профиля в количестве не менее четырех и установлены по окружности чаши 2 параллельно образующей поверхности фланца чаши 2. Устройство содержит также емкости избыточного давления 7 и 8 и зазоры 9 и 10, образованные экраном 5, заслонкой 3 и чашей 2. Отверстия 4 выполнены в заслонке 3 в виде перфорации, отстоят на равном расстоянии друг от друга по всей окружности заслонки и имеют суммарное сечение не меньше, чем сечение зазора 10 В устройстве имеются также подводящая газовая магистраль 11, кольцевой коллектор 12 и газоподогреватель 13, выполненный в виде опоясывающей экран трубчатой спирали. Устройство работает следующим образом. При закрывании конуса 1 заслонка 3 приподнимается над фланцем чаши 2 и подпирает экран 5 в верхней части к упорам 6. В силу упругости экран 5 плотно прижимается к конусу 1 с образованием емкостей избыточного давления чистого газа 7 и 8 с зазорами 9 и 10, сообщающи хся через открывшиеся отверстия 4 заслонки 3. Чистый газ с большим давлением, чем давление колошникового газа, поступает из газовой магистрали 11 через газоподогреватель 12 и коллектор 13 в емкость избыточного давления 7 и из емкости 7 через отверстия 4 - в емкость 8, а из емкостей избыточного давления 7 и 8 через зазоры 9 и 10 чистый газ поступает к поверхности конуса 1, создавая противоток колошниковому газу доменной печи. При открывании конуса 1 заслонка 3 зависает на фланце чаши 2, прижимаясь к экрану 5 в нижней и в верхней части. При этом закрываются отверстия 4, зазоры 9 и 10, прекращается расход газа из емкостей избыточного давления 7 и 8. В силу подвижности экрана 5 и заслонки 3 предотвращается налипание шихты в местах зазоров 9 и 10.
