Суміш для виготовлення ливарних форм
Номер патенту: 18889
Опубліковано: 15.11.2006
Автори: Максюта Іннола Іванівна, Єфімова Вікторія Гаррівна, Сімановський Віктор Михайлович, Єфімов Гаррі Вікторович, Квасницька Юлія Георгіївна
Формула / Реферат
Суміш для виготовлення ливарних форм, що містить графітовий порошок, вогнетривку глину, фосфатне зв'язуюче, мелений глинозем фракцій 5-10 мкм, матеріал, вибраний із групи гідросилікатів магнію або алюмінію, яка відрізняється тим, що додатково містить порошок бору в кількості 0,1-1,0 % при наступному співвідношенні компонентів, мас. %:
вогнетривка глина
10,0-20,0
фосфатне зв'язуюче
10,0-22,0
мелений глинозем фракції 5-10 мкм
15,0-25,0
матеріал, вибраний із групи гідросилікатів Mg або Аl
10,0-25,0
порошок бору
0,1-1,0
графітовий порошок
решта.
Текст

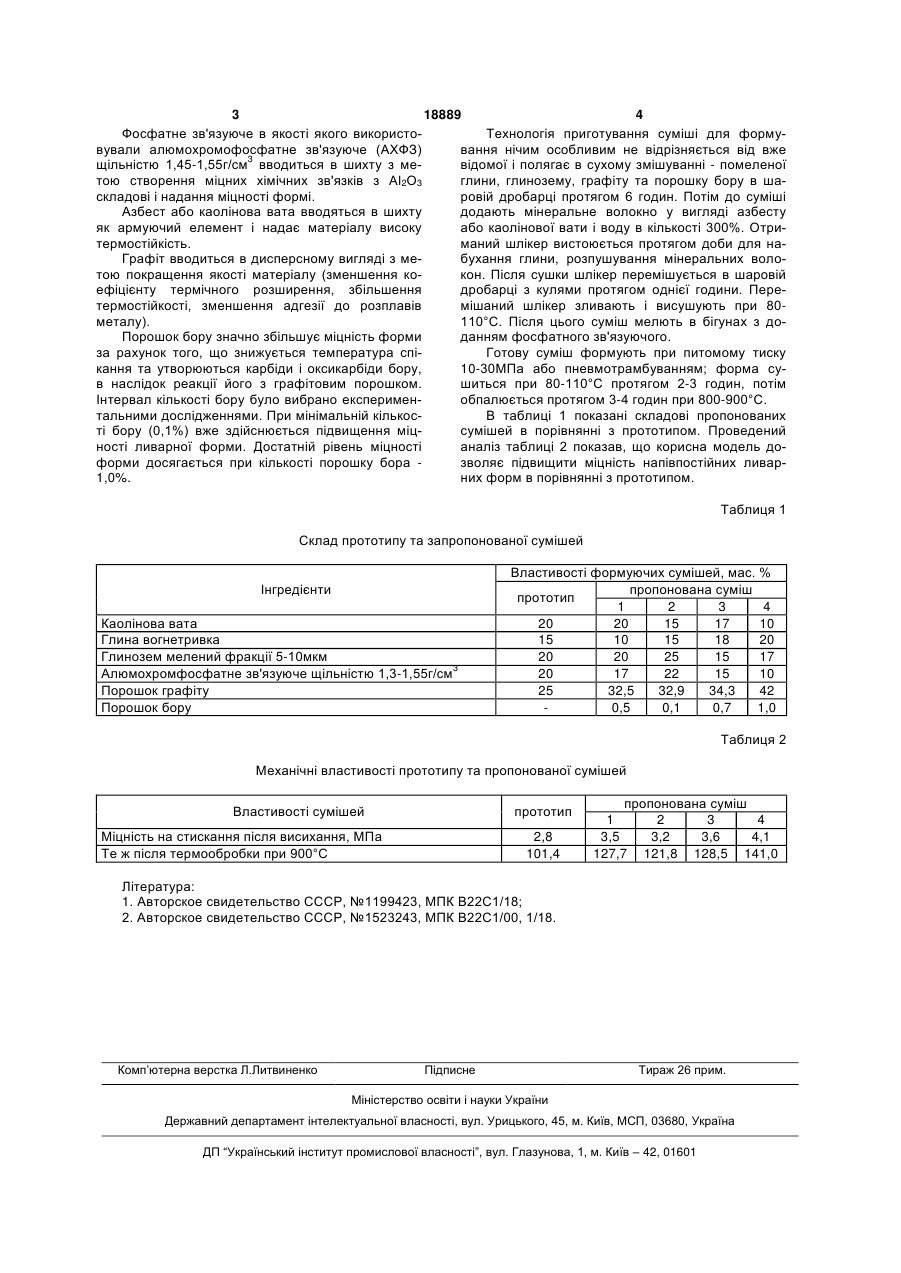

Суміш для виготовлення ливарних форм, що містить графітовий порошок, вогнетривку глину, фосфатне зв'язуюче, мелений глинозем фракцій 3 18889 4 Фосфатне зв'язуюче в якості якого використоТехнологія приготування суміші для формувували алюмохромофосфатне зв'язуюче (АХФЗ) вання нічим особливим не відрізняється від вже щільністю 1,45-1,55г/см3 вводиться в шихту з мевідомої і полягає в сухому змішуванні - помеленої тою створення міцних хімічних зв'язків з Аl2О3 глини, глинозему, графіту та порошку бору в шаскладові і надання міцності формі. ровій дробарці протягом 6 годин. Потім до суміші Азбест або каолінова вата вводяться в шихту додають мінеральне волокно у вигляді азбесту як армуючий елемент і надає матеріалу високу або каолінової вати і воду в кількості 300%. Отритермостійкість. маний шлікер вистоюється протягом доби для наГрафіт вводиться в дисперсному вигляді з мебухання глини, розпушування мінеральних волотою покращення якості матеріалу (зменшення кокон. Після сушки шлікер перемішується в шаровій ефіцієнту термічного розширення, збільшення дробарці з кулями протягом однієї години. Перетермостійкості, зменшення адгезії до розплавів мішаний шлікер зливають і висушують при 80металу). 110°С. Після цього суміш мелють в бігунах з доПорошок бору значно збільшує міцність форми данням фосфатного зв'язуючого. за рахунок того, що знижується температура спіГотову суміш формують при питомому тиску кання та утворюються карбіди і оксикарбіди бору, 10-30МПа або пневмотрамбуванням; форма сув наслідок реакції його з графітовим порошком. шиться при 80-110°С протягом 2-3 годин, потім Інтервал кількості бору було вибрано експерименобпалюється протягом 3-4 годин при 800-900°С. тальними дослідженнями. При мінімальній кількосВ таблиці 1 показані складові пропонованих ті бору (0,1%) вже здійснюється підвищення міцсумішей в порівнянні з прототипом. Проведений ності ливарної форми. Достатній рівень міцності аналіз таблиці 2 показав, що корисна модель доформи досягається при кількості порошку бора зволяє підвищити міцність напівпостійних ливар1,0%. них форм в порівнянні з прототипом. Таблиця 1 Склад прототипу та запропонованої сумішей Інгредієнти Каолінова вата Глина вогнетривка Глинозем мелений фракції 5-10мкм Алюмохромфосфатне зв'язуюче щільністю 1,3-1,55г/см3 Порошок графіту Порошок бору Властивості формуючих сумішей, мас. % пропонована суміш прототип 1 2 3 4 20 20 15 17 10 15 10 15 18 20 20 20 25 15 17 20 17 22 15 10 25 32,5 32,9 34,3 42 0,5 0,1 0,7 1,0 Таблиця 2 Механічні властивості прототипу та пропонованої сумішей Властивості сумішей прототип Міцність на стискання після висихання, МПа Те ж після термообробки при 900°С 2,8 101,4 пропонована суміш 1 2 3 4 3,5 3,2 3,6 4,1 127,7 121,8 128,5 141,0 Література: 1. Авторское свидетельство СССР, №1199423, МПК В22С1/18; 2. Авторское свидетельство СССР, №1523243, МПК В22С1/00, 1/18. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMixture for producing foundry molds
Автори англійськоюSimanovskyi Viktor Mykhailovych, Kvasnytska Yulia Heorhiivna, Maksiuta Innola Ivanivna
Назва патенту російськоюСмесь для изготовления литейных форм
Автори російськоюСимановский Виктор Михайлович, Квасницкая Юлия Георгиевна, Максюта Иннола Ивановна
МПК / Мітки
МПК: B22C 1/00
Мітки: форм, виготовлення, суміш, ливарних
Код посилання
<a href="https://ua.patents.su/2-18889-sumish-dlya-vigotovlennya-livarnikh-form.html" target="_blank" rel="follow" title="База патентів України">Суміш для виготовлення ливарних форм</a>
Попередній патент: Спосіб лікування виразкової хвороби шлунка і дванадцятипалої кишки
Наступний патент: Спосіб одержання деталей з високоміцного чавуну
Випадковий патент: Дерматом з круговим механізмом для зрізування тонкого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4
