Пристрій для визначення тиску гірських порід
Номер патенту: 18926
Опубліковано: 15.11.2006
Автори: Несмашний Євген Олександрович, Півень Володимир Олександрович, Бехлер Євгеній Якович, Романенко Олександр Васильович, Здещиц Валерій Максимович, Шпірок Дмитро Макарович
Формула / Реферат
Пристрій для визначення тиску гірських порід, що включає корпус, мембрану, волоконно-оптичний світловод, фотореєстратор, який відрізняється тим, що у корпусі виконана порожнина, над якою розташована і закріплена по контуру мембрана, при цьому перпендикулярно площині мембрани, співвісно її центру, на фіксованій відстані закріплено волоконно-оптичний світловод, при цьому протилежний кінець волоконно-оптичного світловоду зовні корпусу розгалужений на два рукави, один кінець із яких розташований у зоні світловипромівального діода, а інший - у зоні фотореєстратора, зв'язаного із блоком обробки інформації.
Текст

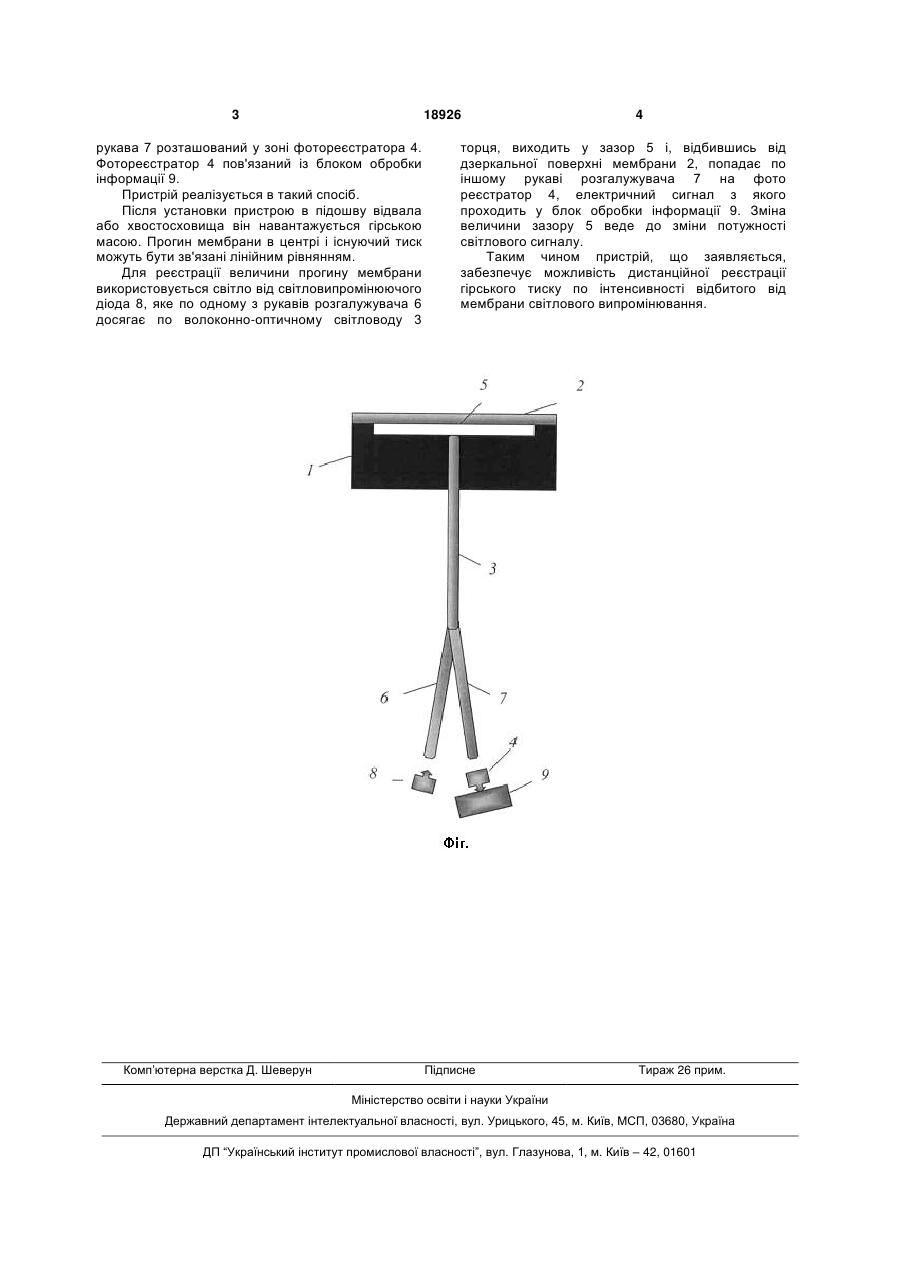

Пристрій для визначення тиску гірських порід, що включає корпус, мембрану, волоконно 3 18926 рукава 7 розташований у зоні фотореєстратора 4. Фотореєстратор 4 пов'язаний із блоком обробки інформації 9. Пристрій реалізується в такий спосіб. Після установки пристрою в підошву відвала або хвостосховища він навантажується гірською масою. Прогин мембрани в центрі і існуючий тиск можуть бути зв'язані лінійним рівнянням. Для реєстрації величини прогину мембрани використовується світло від світловипромінюючого діода 8, яке по одному з рукавів розгалужувача 6 досягає по волоконно-оптичному світловоду 3 Комп’ютерна верстка Д. Шеверун 4 торця, виходить у зазор 5 і, відбившись від дзеркальної поверхні мембрани 2, попадає по іншому рукаві розгалужувача 7 на фото реєстратор 4, електричний сигнал з якого проходить у блок обробки інформації 9. Зміна величини зазору 5 веде до зміни потужності світлового сигналу. Таким чином пристрій, що заявляється, забезпечує можливість дистанційної реєстрації гірського тиску по інтенсивності відбитого від мембрани світлового випромінювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determining rock pressure
Автори англійськоюPiven Volodymyr Oleksandrovych, Shpyrok Dmytro Makarovych, Romanenko Oleksandr Vasyliovych, Zdeschits Valerii Maksymovych
Назва патенту російськоюУстройство для определения давления горной породы
Автори російськоюПивень Владимир Александрович, Шпирок Дмитрий Макарович, Романенко Александр Васильевич, Здещиц Валерий Максимович
МПК / Мітки
МПК: G01L 19/00
Мітки: тиску, порід, пристрій, гірських, визначення
