Спечений матеріал для електричних контакт-деталей

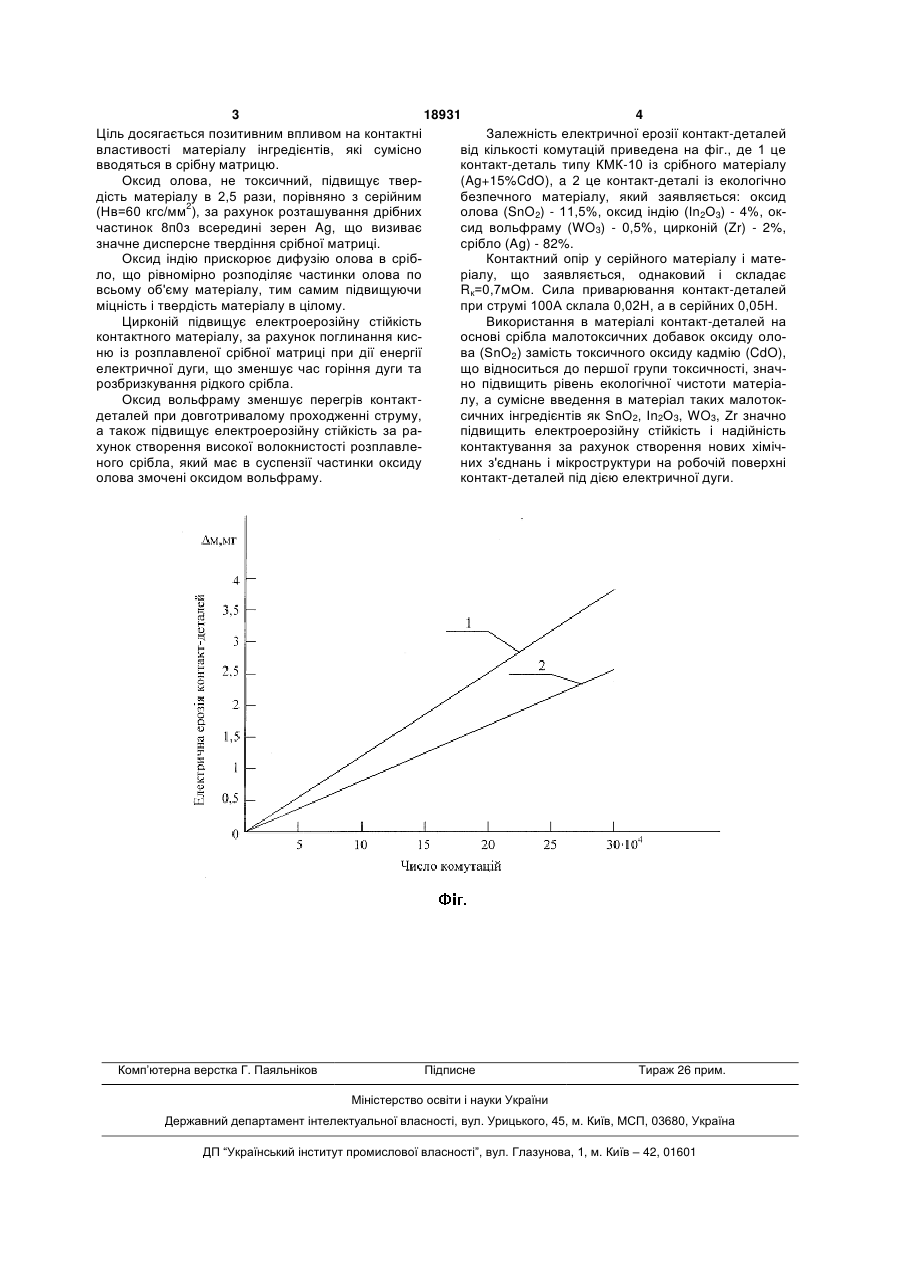

Спечений матеріал для електричних контактдеталей, що містить срібло, який відрізняється тим, що додатково містить оксиди олова, індію, вольфраму та цирконій в мас. %: оксид олова 10-12 оксид індію 3,6-4 оксид вольфраму 0,2-0,6 цирконій 1-2 срібло решта. (19) (21) u200606938 (22) 21.06.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Коханівський Сергій Павлович, Коробенко Петро Васильович, Власенко Юрій Петрович, Радько Іван Петрович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 18931 4 Ціль досягається позитивним впливом на контактні Залежність електричної ерозії контакт-деталей властивості матеріалу інгредієнтів, які сумісно від кількості комутацій приведена на фіг., де 1 це вводяться в срібну матрицю. контакт-деталь типу КМК-10 із срібного матеріалу Оксид олова, не токсичний, підвищує твер(Ag+15%CdO), a 2 це контакт-деталі із екологічно дість матеріалу в 2,5 рази, порівняно з серійним безпечного матеріалу, який заявляється: оксид 2 (Нв=60 кгс/мм ), за рахунок розташування дрібних олова (SnO2) - 11,5%, оксид індію (Іn2О3) - 4%, окчастинок 8п0з всередині зерен Ag, що визиває сид вольфраму (WO3) - 0,5%, цирконій (Zr) - 2%, значне дисперсне твердіння срібної матриці. срібло (Ag) - 82%. Оксид індію прискорює дифузію олова в срібКонтактний опір у серійного матеріалу і матело, що рівномірно розподіляє частинки олова по ріалу, що заявляється, однаковий і складає всьому об'єму матеріалу, тим самим підвищуючи Rк=0,7мОм. Сила приварювання контакт-деталей міцність і твердість матеріалу в цілому. при струмі 100А склала 0,02Н, а в серійних 0,05Н. Цирконій підвищує електроерозійну стійкість Використання в матеріалі контакт-деталей на контактного матеріалу, за рахунок поглинання кисоснові срібла малотоксичних добавок оксиду олоню із розплавленої срібної матриці при дії енергії ва (SnO2) замість токсичного оксиду кадмію (CdO), електричної дуги, що зменшує час горіння дуги та що відноситься до першої групи токсичності, значрозбризкування рідкого срібла. но підвищить рівень екологічної чистоти матеріаОксид вольфраму зменшує перегрів контактлу, а сумісне введення в матеріал таких малотокдеталей при довготривалому проходженні струму, сичних інгредієнтів як SnO2, Іn2О3, WO3, Zr значно а також підвищує електроерозійну стійкість за рапідвищить електроерозійну стійкість і надійність хунок створення високої волокнистості розплавлеконтактування за рахунок створення нових хімічного срібла, який має в суспензії частинки оксиду них з'єднань і мікроструктури на робочій поверхні олова змочені оксидом вольфраму. контакт-деталей під дією електричної дуги. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
