Спечений антифрикційний матеріал

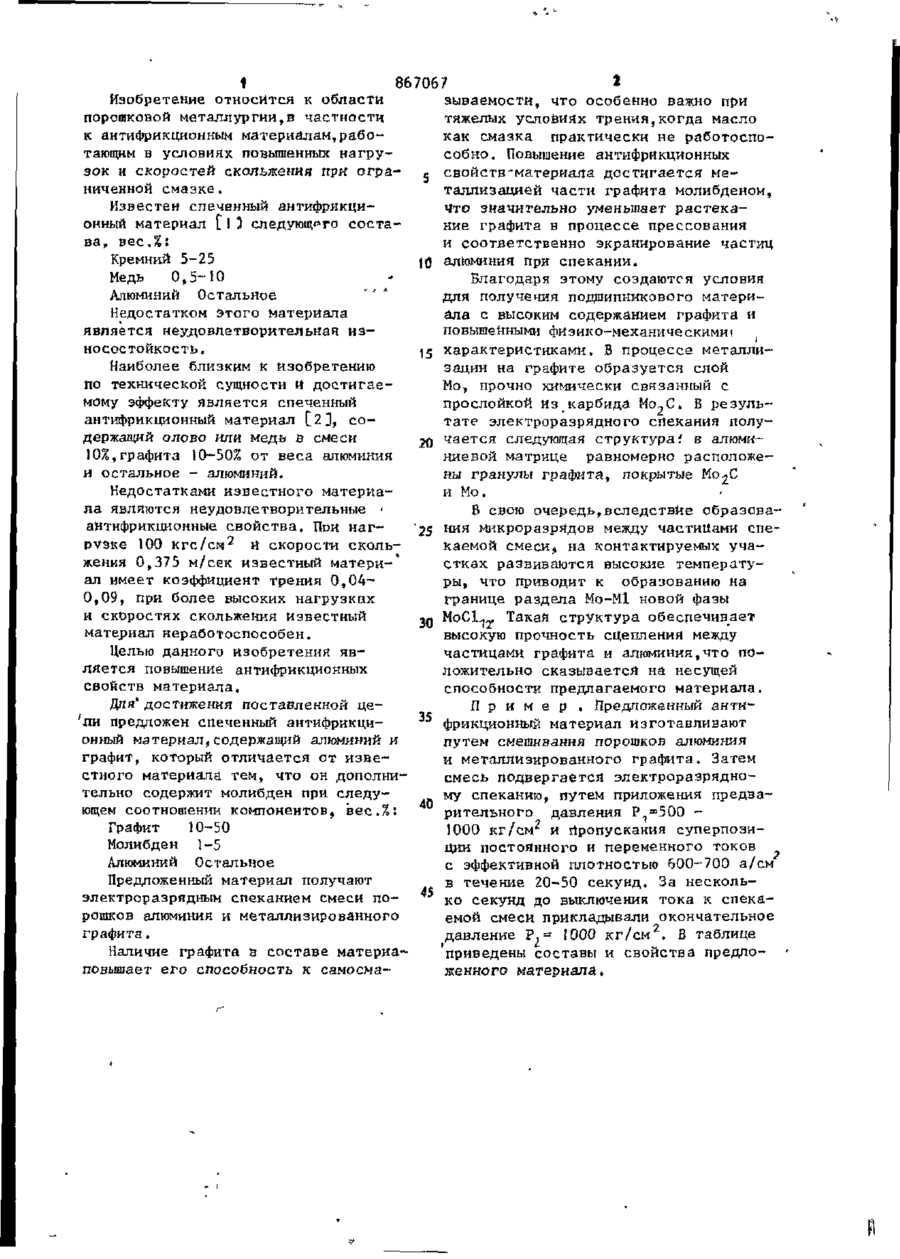

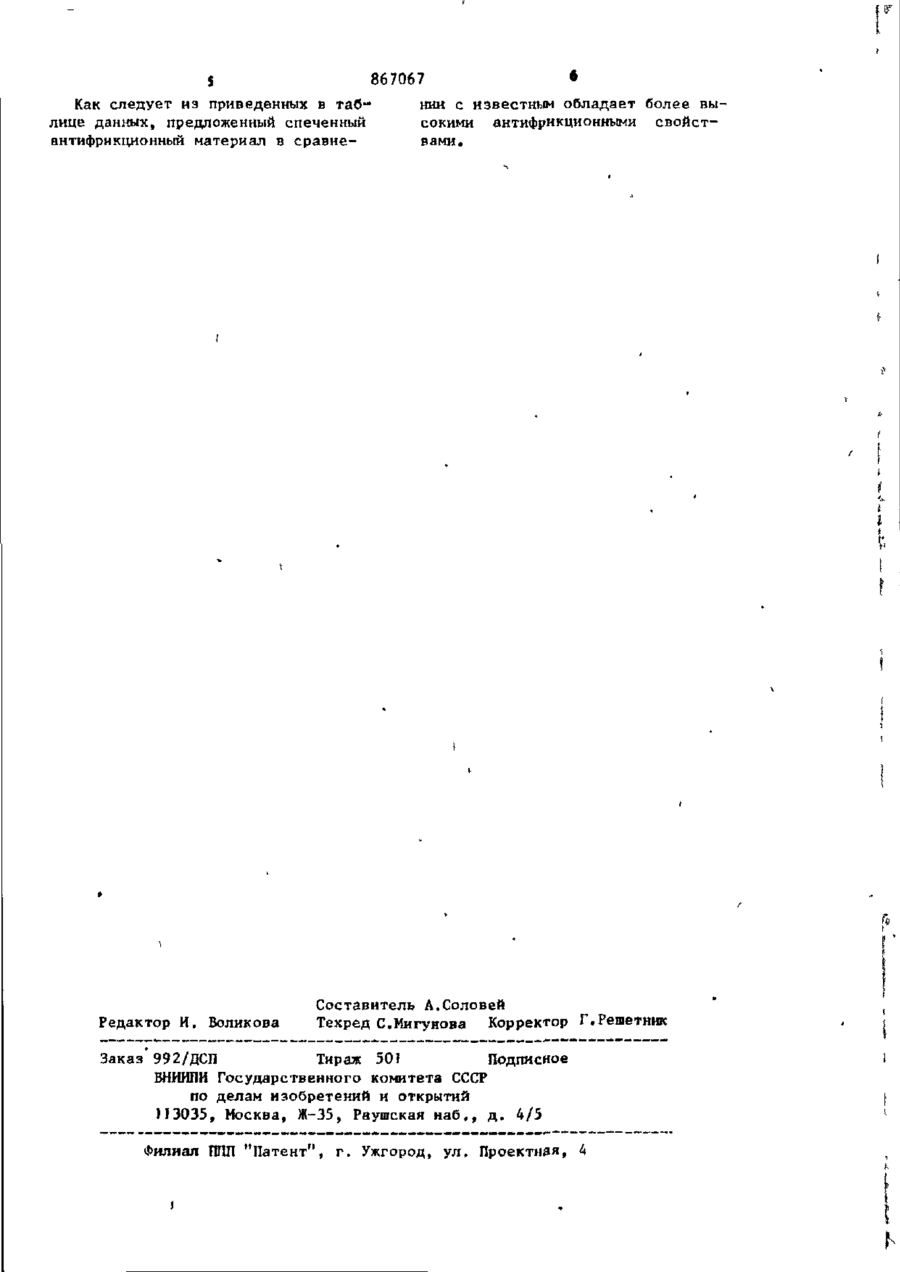

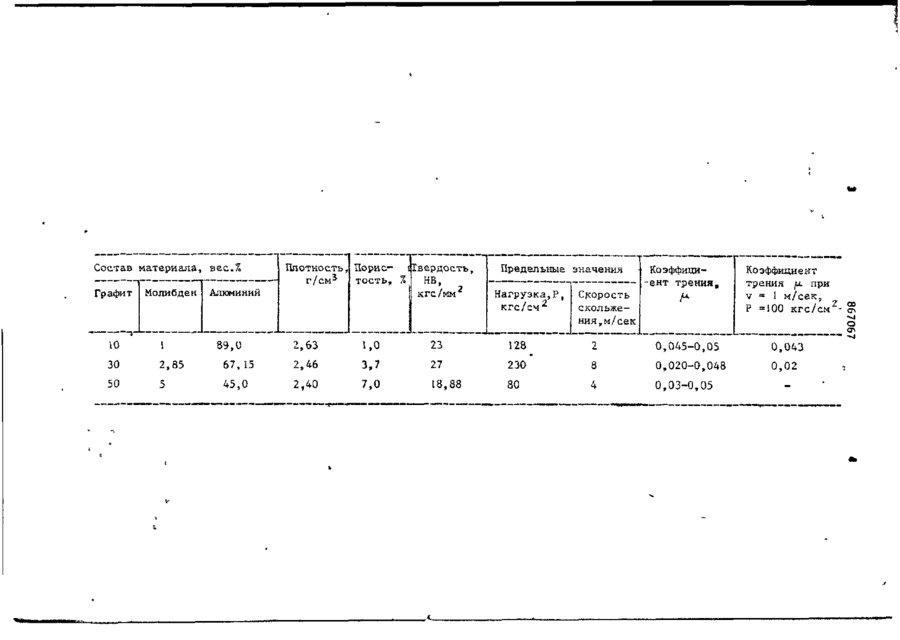

СПЕЧЕННЫЙ АНТИФРИКЦИОННЫЙ МАТЕРИАЛ, содержащий алюминий и графит, о т л и ч а ч о щ й й с я тем,что,с целью повышения антифрикционных свойств, он дополнительно содержит молибден при следующем соотношении компонентов, вес.%*. . Графит 10-50 Молибден -1-5 Алюминий Остальное 9 (Л С DO. СП о. О) 867067 1 Изобретение относится к области зываемости, что особенно важно при порошковой металлургии,в частности тяжелых условиях трения,когда масло к антифрикционным материалам,рабокак смазка практически не работоспотающим в условиях повышенных нагрусобно. Повышение антифрикционных зок и скоростей скольжения при ограсвойств'материала достигается мениченной смазке. таллизацией части графита молибденом, Известен спеченный антифрикциЧто значительно уменьшает р а с т е к а онный материал LI) следующего состание графита в процессе прессования ва, вес,%: и соответственно экранирование частиц Кремний 5-25 10 алюминия при спекании. Медь 0,5-Ю Благодаря этому создаются условия Алюминий Остальное '* для получения подшипникового материНедостатком этого материала ала с высоким содержанием графита и является неудовлетворительная изповышенными физико-механическимиї носостойкость. 15 характеристиками, В процессе металлиНаиболее близким к изобретению зации на графите образуется слой по технической сущности И достигаеМо, прочно химически свя зэнный с мому эффекту является спеченный прослойкой Из карбида Мо^С» В резульантифрикционный материал [2], сотате электроразрядного спекания полудержащий олово или медь в смеси 20 чается следующая структура і в алюми10%,графита 10—50% от веса алюминия ниевой матрице равномерно расположеи остальное - алюминий. ны гранулы графита, покрытые Мо2С и Мо. Недостатками известного материала являются неудовлетворительные В свою очередь,вследствие образоваантифрикционные свойства. Пои нагния микроразрядов между частинами сперузке 100 кгс/см 2 и скорости сколькаемой смеси, на контактируемых учажения 0,375 м/сек известный матери-* стках развиваются высокие температуал имеет коэффициент трения 0,04ры, что приводит к образованию на 0,09, при более высоких нагрузках границе раздела Мо-М1 новой фазы и скоростях скольжения Известный МоСЦ-, Такая структура обеспечивает материал неработоспособен. высокую прочность сцепления между частицами графита и алюминия,что поЦелью данного изобретения явложительно сказывается на несущей ляется повышение антифрикционных способности предлагаемого материала. свойств материала. Для' достижения поставленной цеП р и м е р . Предложенный анти35 фрикционный материал изготавливают 'ли предложен спеченный антифрикционный материал, содержаїдии алюминий и путем смешивания порошков алюминия графит, который отличается от извеи металлизированного графита. Затем стного материала тем, что он дополнисмесь подвергается электроразряднотельно содержит молибден при следуму спеканию, путем приложения предвающем соотношении компонентов, вес.%: 40 рительного давления Р 1 -500 Графит 10-50 І000 кг/см 2 и пропускания суперпозиМолибден 1-5 ции постоянного и переменного токов Алюминий Остальное с эффективной плотностью 600-700 а/см Предложенный материал получают в течение 20-50 секунд. За нескольэлектроразрядным спеканием смеси по- 45 ко секунд до выключения тока к спекарошков алюминия и металлизированного емой смеси прикладывали окончательное 2 графита. давление Р = 1000 к г / с м . В таблице Наличие графита в составе материаприведены составы и свойства предлоповышает его способность к самосмаженного материала. Состав материала, вес.% Графит Молибден 10 I 30 2, 85 50 5 Алюминий Плотность, Порис- і Твердость, тость, % НВ, г/см^ кгс/мм Предельные значения Нагрузка,?, кгс/см2 Скорость скольжения, м/сек Коэффицие н т трения, h Коэффициент трения р. при v = 1 м/сек, Р =100 кгс/см г 89,0 67,15 т ,63 1 ,0 23 128 0, 045-0 ,05 0, 043 2 ,46 3 ,7 27 230 45,0 2 ,40 7 ,0 18, 88 80 о, 020-0 ,048 о, 03-0, 05 0, 02 S 867067 Как следует из приведенных в табнии с известным обладает более вылице данных, предложенный спеченный сокими антифрикционными свойстантифрикционный материал в сравневами. Редактор И. Воликова Составитель А.Соловей Техред С.Мигунова Корректор Г.Решетник Заказ' 992/ДСП Тираж 501 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий II3035у Москва, Ж-35, Раушская наб,, д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектндя, 4
