Вогнестійка полімерна композиція

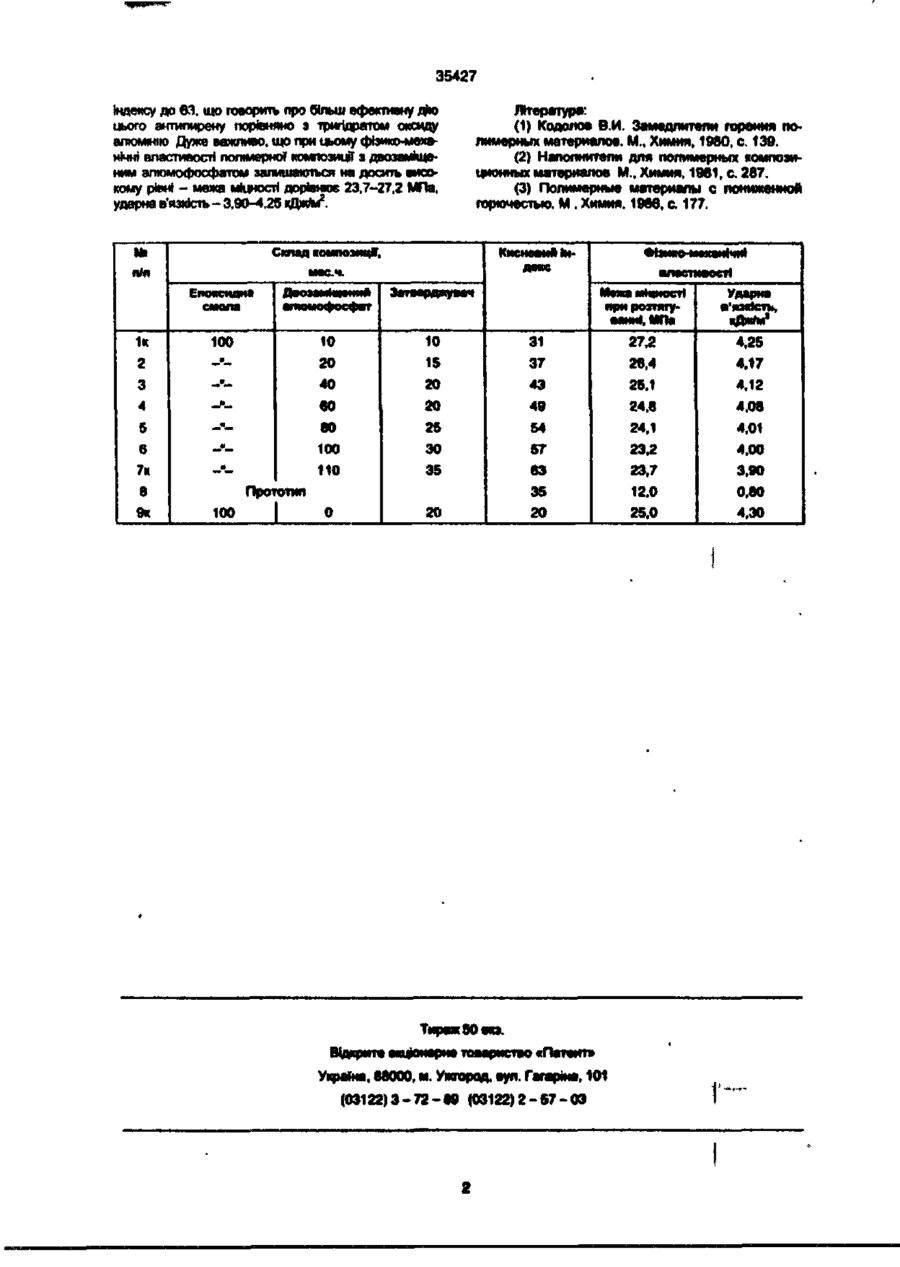

Вогнестійка полімерна композиція, яка містить епоксидну смолу, алюмовмісний антипірен та отверджувач, яка відрізняється тим, що як алюмовмісний антипірен вона містить двозаміщений алюмофосфат AJj/HPCVa • ЗНгО при такому співвідношенні компонентів (мас ч): Епоксидна смола 100 Двозаміщений алюмофосфат 20-100 Отверджувач 15-30 Двозаміщений алюмофосфат отримують при взаємодії ортофосфорної кислоти з, тригідратом оксиду алюмінію та відмиванням отриманого осаду етиловим спиртом. Приготування вогнестійкої полімерноТ композиції (приклад 4) До 100 г епоксидної смопи додають 60 г двозаміщеного алюмофосфату, ретельно перемішують До отриманої суміші вводять 20 г затверджувача і остаточно перемішують. У якості затверджувача використовують амінні сполуки, зокрема УП-06ЭЗМ, УП-583Д, УП-0620 та Інші стандартні затверджувані. Склади композицій, результати їх фізико-механічних випробувань та пожежні властивості через ЗО діб після твердіння наведені в таблиці. Межа міцності при розтягуванні визначалась по ГОСТ-11262-80. ударна в'язкість по ГОСТ-464760, кисневий індекс, який відображає мінімальну концентрацію кисню в кисневоазотнІЙ суміші, що необхідна для підтримки горіння матеріалу визначали по ГОСТ-12.1.044-69. Як видно з результатів випробувань введення в епоксидну смолу 40-50 мас.ч тригідрату оксиду алюмінію (склад по прототипу №8) порівняно з чистою смолою без антипирену (склад Мв 9) викликає підвищення вогнестійкості, що супроводжується підвищенням кисневого індексу з 20 до 35, однак, при цьому межа міцності при розтягуванні зменшується з 25 МПа до 12 МПа, а ударна в'язкість падає з 4,3 кДж/м3 до 0,8 кДж/м і матеріал стає крихким Введення в епоксидну смолу возростеючої кількості двозаміщеного алюмофосфату (склади 1-7) викликає підвищення кисневого CM Ю CO ЗГ 35427 Індексу до 63, що говорить про більш ефективну дію цього антилирену порівняно з тригідратом оксиду алюмінію Дуже важливо, ию при цьому фЬико-мвхвнічні впастийості полімерної композиції з деозаміщв* ним апюмофосфатом залишаються на досить високому рівні - межа міцності дорівнює 23,7-27,2 МПа, ударна в'язкість - 3.90-4.25 кДж/м2. ш Література: (1) Кодолов В.И. Замедлители горения полимерных материалов. М., Химия, 1980, с. 139. (2) Наполнители для полимерных композиционных материалов М., Химия, 1981, с 287. (3) Полимерные материалы с пониженной горючестью. М , Химия. 19вв, с. 177. Склад композицП, п/п вилка міцності при розтягуванні МПа Ударив в'язкість, кДя/м' 31 27,2 15 37 28,4 20 43 25.1 20 49 24,8 в о 25 54 24,1 100 30 57 23,2 110 35 63 23,7 35 12,0 20 25,0 4,25 4.17 4,12 4,08 4,01 4.00 3.90 0,80 4,30 Двоэамйвмм* Эатеердяуеач 100 -• 10 10 20 -Л 40 60 • 6 7к _•_ 8 9к WHHROHl дик Епоксидна смола 1к 2 3 4 5 вжемчм властивості Кисневий Ін ИК.Ч. Прототип 100 0 20 Тираж 50 « а . Викрите BiUtoiiBpiHi ювврисіво «Патент Україна, 88000, м. Ужгород, аул. Гагарин, 101 (03122)3-72-89 (03122)2-57-03 Г
