Викопуючий робочий орган коренеклубнезбиральної машини
Номер патенту: 18956
Опубліковано: 25.12.1997
Автори: Савченко Ігор Федосійович, Гринь Олексій Мусійович, Гонтар Дем'ян Терентійович
Формула / Реферат

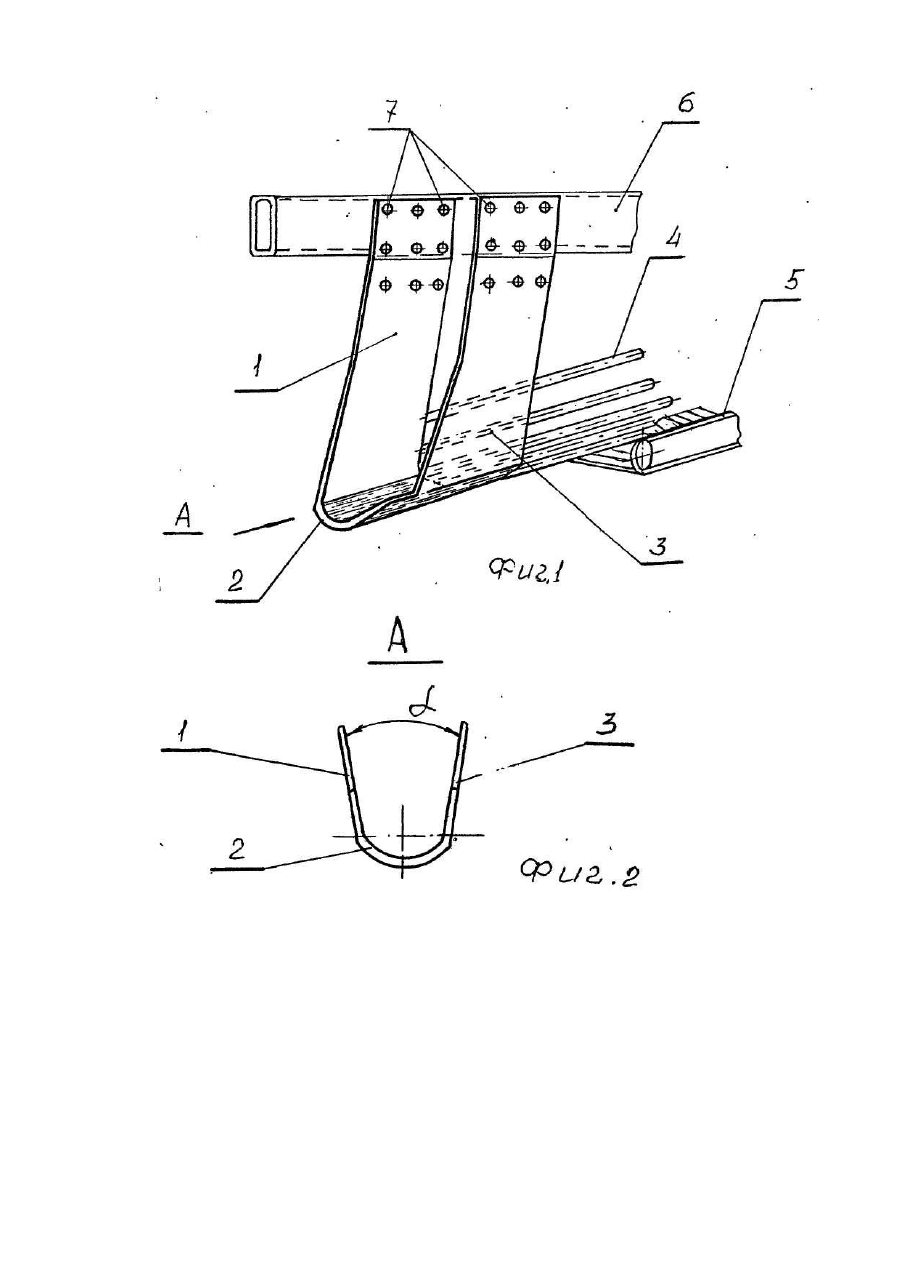

Выкапывающий рабочий орган корнеклубнеуборочной машины, содержащий установленные под углом друг к другу в фронтальной плоскости две боковины, соединяющие их наклонное дно постоянной ширины и расположенные за последним очистительно-транспортирующие прутки, отличающийся тем, что одна из боковин совместно с наклонным дном постоянной ширины смещена вперед на ширину второй боковины.
Текст
Изобретение относится к сельскохозяйственному машиностроению, в частности, к машинам для уборки корнеклубнеплодов. Известен выкапывающий рабочий орган корнеклубнеуборочной машины, выполненный из двух расположенных под углом друг к другу боковин с общим наклонным дном, ширина которого увеличивается в направлении задней части, и очистительно-транспортирующих прутков. При работе боковины внешними сторонами раздвигают почву на ширину задней части дна, что обуславливает значительное повышение тягового лобового сопротивления. Кроме того, при работе на влажных почвах внешние стороны боковин залипают землей и растительными остатками, что еще в большой степени увеличивает энергоемкость процесса и снижает производительность машины. Задачей изобретения является создание выкапывающего рабочего органа корнеклубнеуборочной машины, в котором путем изменения расположения боковин исключается защемление между ими почвы, что уменьшает тяговое лобовое сопротивление (энергозатраты) и повышает производительность машины. Поставленная задача решается благодаря тому, что в выкапывающем рабочем органе корнеклубнеуборочной машины, содержащем две установленные под углом в фронтальной плоскости друг к другу боковины, соединяющие их наклонное дно постоянной ширины и расположенные за последним очистительно-транспортирую-щиэ прутки, согласно изобретению, одна из боковин совместно с наклонным дном смещена вперед на ширину второй боковины. Сущность изобретения поясняется чертежами, где на фиг.1 изображен выкапывающий рабочий орган корнеклубнеуборочной машины; на фиг.2 - вид на его режущий орган спереди. Выкапывающий рабочий орган корнеклубнеуборочной машины содержит две боковины 1 и 3, установленные таким образом, что боковина 1 смещена вперед на ширину боковины 3, а между ними в фронтальной плоскости имеется острый угол а. В нижней части боковины 1 и 3 соединены наклонным дном 2 постоянной ширины, которое заканчивается очистительно-транспортирующими прутками 4 для подачи пласта почвы с корнеклубнеплодами на сепаратор 5. Боковины 1 и 3 закреплены на раме 6 с помощью элементов крепления в регулировочных отверстиях 7. Выкапывающий рабочий орган корнеклубнеуборочной машины работает следующим образом. В зависимости от глубины залегания убираемых корнеклубнеплодов боковины 1 и 3 закрепляют на раме в регулировочных отверстиях 7 на необходимую глубину. При движении корнеклубнеуборочной машины в почву входит выдвинутая вперед боковина 1 с наклонным дном 2, что приводит к смещению пласта почвы с корнеклубнеплодами в поперечной плоскости и приподниманию его в продольной плоскости. При этом пласт подвергается деформациям, что уменьшает лобовое сопротивление движению рабочего органа и снижает тяговое усилие корнеклубнеуборочной машины. Вхождение в почву смещенной назад боковины 3 сдвигает поднимающийся по наклонному дну 2 пласт в поперечной плоскости в обратном направлении на очистительно-транспортирующие прутки 4. Поочередное знакопеременное смещение пласта с корнеклубнеплодами в поперечной плоскости с одновременным его подъемом в продольной плоскости позволяет избежать защемления пласта между боковинами 1 и 3 и тем самым снизить тяговое лобовое сопротивление. Кроме того, пласт подвергается деформациям, при которых нарушаются связи между корне- или клубнеплодами и почвой, а также происходит дробление последней, в результате чего она проваливается между очистительнотранспортирующими прутками 4. На сепаратор 5 поступает корне- или клубнеплоды частично очищенные от почвы, что также ведет к снижению энергозатрат на их сепарацию.
ДивитисяДодаткова інформація
Назва патенту англійськоюDigging operating body of tuberous roots harvesting machine
Автори англійськоюSavchenko Ihor Fedosiiovych, Hontar Demian Terentiiovych, Hryn Oleksii Musiiovych
Назва патенту російськоюВыкапывающий рабочий орган корнеклубнеуборочной машины
Автори російськоюСавченко Игорь Федосеевич, Гонтар Демьян Терентьевич, Гринь Алексей Моисеевич
МПК / Мітки
МПК: A01D 25/02
Мітки: коренеклубнезбиральної, викопуючий, орган, робочий, машини
