Робочий орган землерийної машини
Номер патенту: 15860
Опубліковано: 30.06.1997
Автори: Гаркавенко Олександр Миколайович, Баладінський Вадим Леонідович, Кравідз Сергій Володимирович, Пелевін Леонід Євгенійович
Формула / Реферат
(57) Рабочий орган землеройной машины, включающий установленный на вертикальной стойке приводной диск с режущими элементами, расположенными по периферии диска и на его боковой поверхности, и транспортирующие элементы, отличающийся тем, что транспортирующие элементы закреплены на плоскости диска радиально консольно и имеют незакрепленный участок, длина которого определяется из зависимости
где -длина незакрепленной части транспортирующего элемента,
а - толщина транспортирующего элемента,
х - прогиб транспортирующего элемента.
Текст

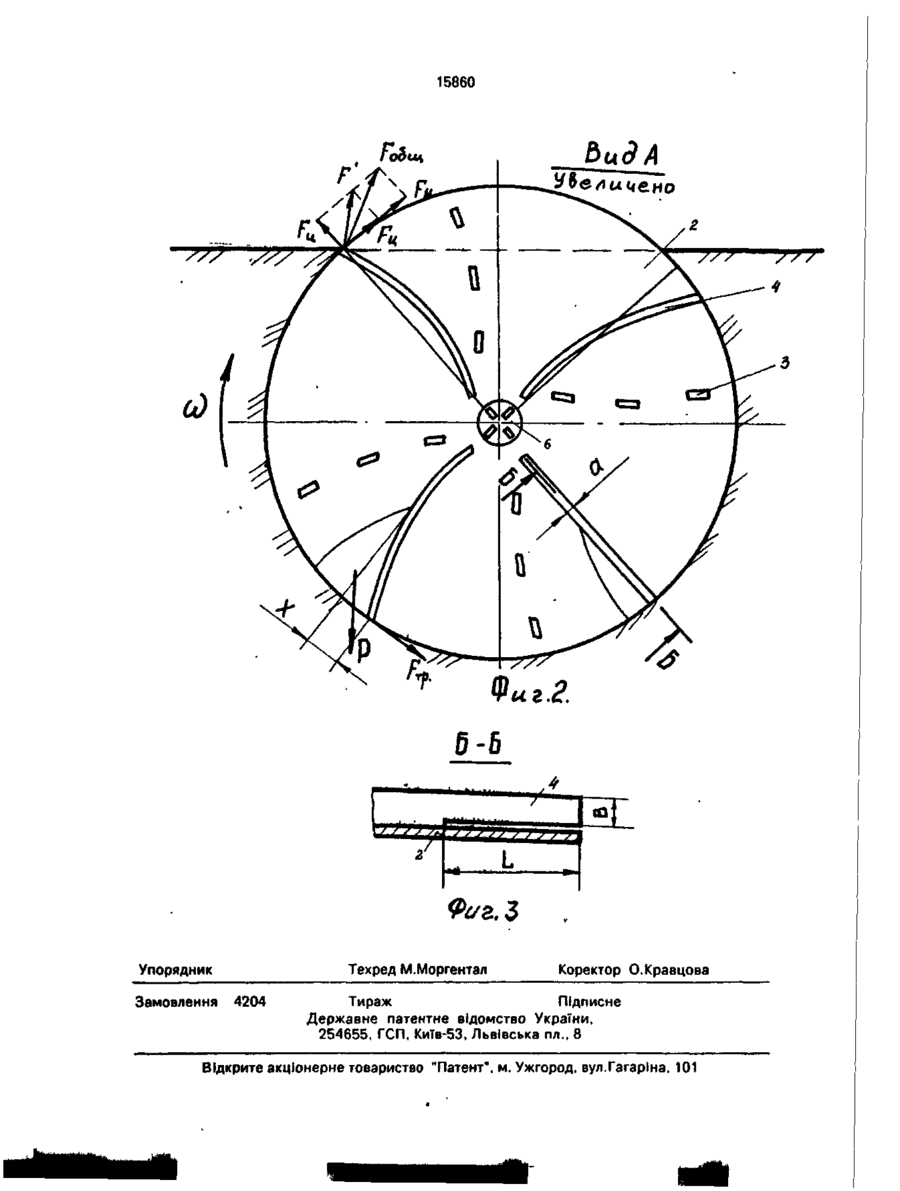

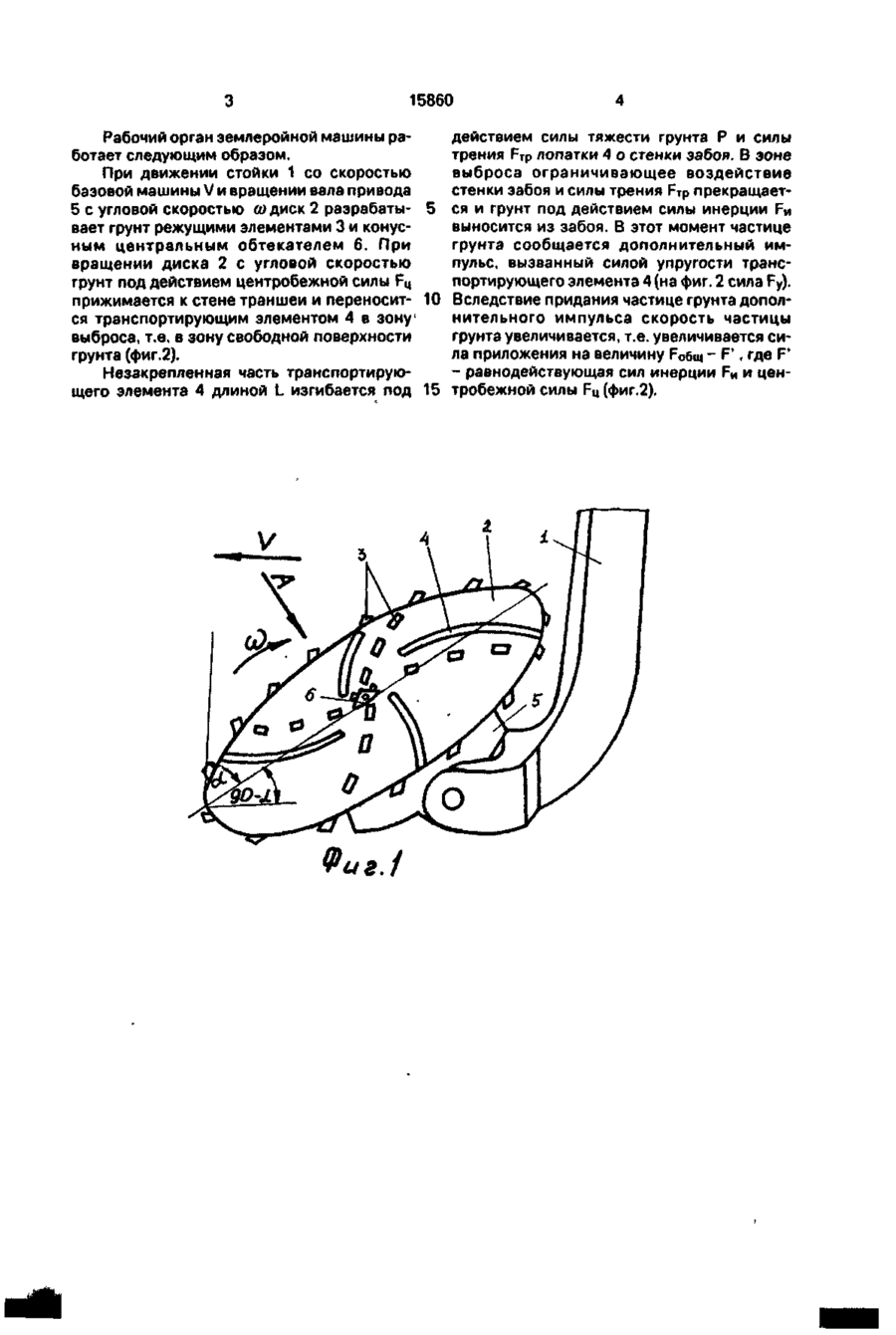

Рабочий орган землеройной машины, включающий установленный на вертикальной стойке приводной диск с режущими элементами, расположенными по периферии Изобретение относится к землеройному машиностроению, а именно к рабочим органам машин непрерывного действия. Цель изобретения - снижение энергоемкости рабочего процесса. На фиг.1 изображен рабочий орган, общий вид; на фиг.2 - вид А на фиг.1; на фиг.З - разрез Б-Б на фиг.2. Рабочий орган включает установленный на вертикальной стойке 1 диск 2 с режущими элементами 3, расположенными по периферии и на плоскости диска 2 и транспортирующими элементами 4 в виде лопаток с высотой В и привод 5. Диск 2 установлен под углом а к продольной оси машины с наклоном в сторону, обратную направлению ее движения. Режущие 3 и транспортирующие 4 элементы расположены по радиальным кривым, обращенным выпуклостью в сторо диска и на его боковой поверхности, и транспортирующие элементы, о т л и ч а ю щ и й с я тем, что транспортирующие элементы закреплены на плоскости диска радиально консольно и имеют незакрепленный участок, длина которого определяется из зависимости Г а = (22,7...30.1) ffl! где а -длина незакрепленной части транспортирующего элемента, а - толщина транспортирующего элемента, х - прогиб транспортирующего элемента. ну вращения диска 2, при этом расстояние от транспортирующей лопатки 4 до режущего элемента 3 увеличивается к периферии диска 2, кроме того, транспортирующие элементы 4 выполнены из упругого материала и на плоскости диска 2 закреплены радиально консольно с незакрепленной частью, определяемой по формуле = (22,7...30.1) где L - длина незакрепленной части транспортирующего элемента; х - прогиб транспортирующего элемента, а - толщина транспортирующего элемента. Диск 2 в его центральной части имеет конусный обтекатель 6 с режущими и транспортирующими элементами с ^ С > сл 00 о о о 15860 Рабочий орган землеройной машины радействием силы тяжести грунта Р и силы ботает следующим образом. трения FTp лопатки 4 о стенки забоя. В зоне При движении стойки 1 со скоростью выброса ограничивающее воздействие базовой машины V и вращении вала привода стенки забоя и силы трения FTp прекращает5 с угловой скоростью а) диск 2 разрабатыся и грунт под действием силы инерции FM вает грунт режущими элементами 3 и конусвыносится из забоя. В этот момент частице ным центральным обтекателем 6. При грунта сообщается дополнительный имвращении диска 2 с угловой скоростью пульс, вызванный силой упругости трансгрунт под действием центробежной силы F4 портирующего элемента 4 (на фиг. 2 сила Fy). прижимается к стене траншеи и переносит- 10 Вследствие придания частице грунта дополся транспортирующим элементом 4 в зону нительного импульса скорость частицы выброса, т.е. в зону свободной поверхности грунта увеличивается, т.е. увеличивается сигрунта (фиг.2). ла приложения на величину РоЬщ - F', где F* - равнодействующая сил инерции Ри и ценНезакрепленная часть транспортирующего элемента 4 длиной L изгибается под 15 тробежной силы Fq (фиг.2). ^^^МИшш 15860 а> Фи г.г б-б гттт J Техред М.Моргентал Упорядник Замовлення 4204 Коректор О.Кравцова Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device of earth-moving machine
Автори англійськоюBaladinskyi Vadym Leonidovych, Harkavenko Oleksandr Mykolaiovych, Kravdiz Serhii Volodymyrovych, Pelevin Leonid Yevheniiovych
Назва патенту російськоюРабочий орган землеройной машины
Автори російськоюБаладинский Вадим Леонидович, Гаркавенко Александр Николаевич, Кравидз Сергей Владимирович, Пелевин Леонид Евгеньевич
