Магазин автомата
Формула / Реферат
1. Магазин автомата, включаючий корпус, кришку, подавач набоїв, пружину подавача І стопорну планку, який відрізняється тим, що корпус складається Із двох телескопічних частин: зовнішньої з двома штифтовими фіксаторами І внутрішньої відповідно з пазом на одній стороні і рядом отворів на другій.
2. Пристрій за п.1, який відрізняється тим, що зовнішня телескопічна частина корпусу має зверху два поперечних захисних ребра жорсткості, між якими розміщені штифтовий фіксатор І його пружина.
3. Пристрій за п.2, який відрізняється тим, що фіксатор поворотного типу встановлено на осі, вмонтованій між ребрами жорсткості, і має рифлений упор, виступаючий за їх габарити, а плоска пружина одним кінцем защемлена в корпусі, а другим, що має прорізь, одягнена на рифлений упор фіксатора.
4. Пристрій за п.3, який відрізняється тим, що вісь правого фіксатора знаходиться, зі сторони передньої стінки, а вісь лівого фіксатора - зі сторони задньої стінки корпусу.
Текст

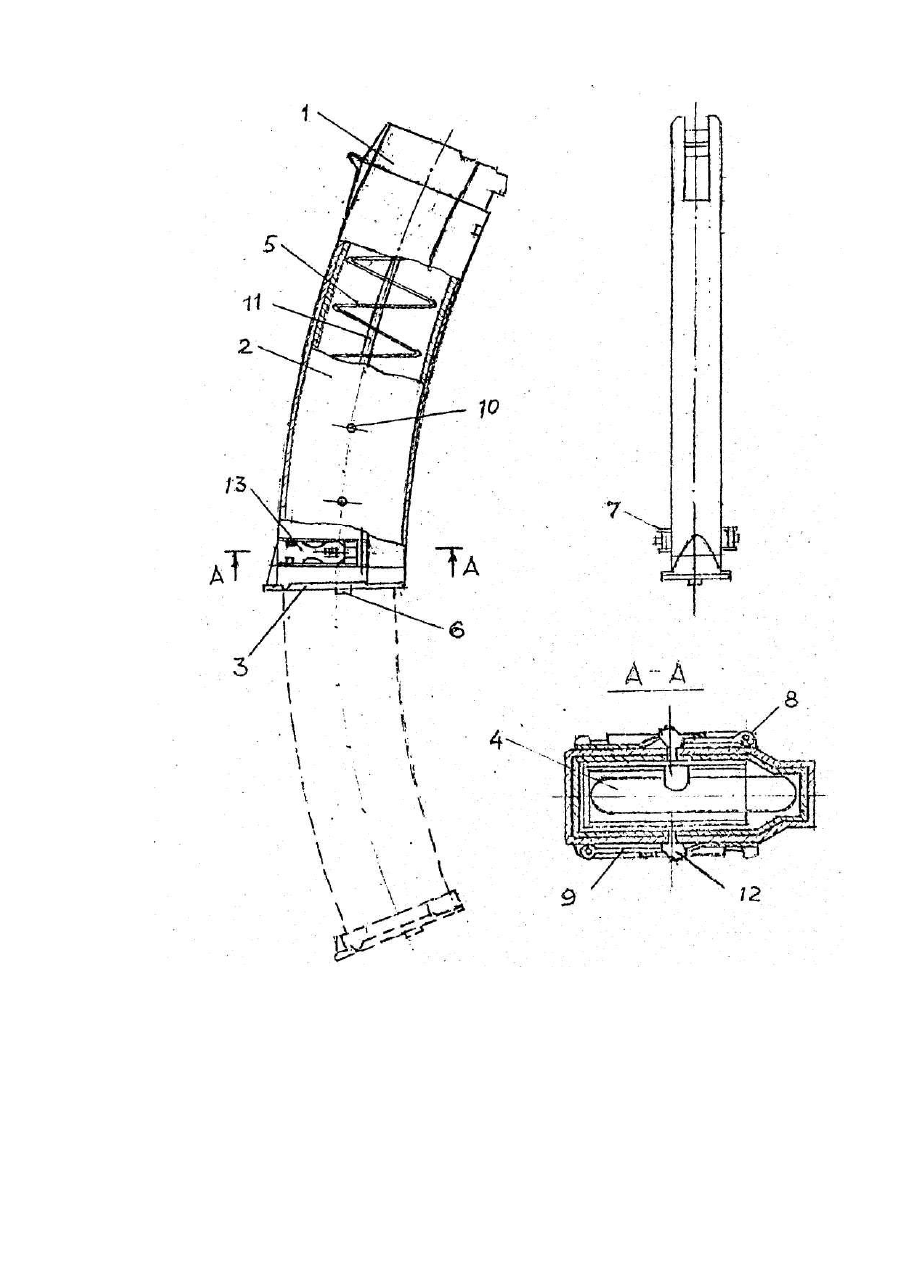

Винахід належить до галузі озброєнь 1 може бути застосований у мисливстві. Відомий прототип винаходу [1], що включає корпус, кришку, подавач набоїв, пружину подавача І стопорну планку. Недоліки такого магазину: - ємність обмежена жорсткістю пружини подавача; - тр удність спорядження набоями. В основу винаходу поставлено задачу: магазин шляхом виконання його корпусу із двох телескопічних частин: зовнішньої з двома фіксаторами І внутрішньої відповідно з пазом на одній стороні І рядом отворів на другій забезпечити можливістю підвищення ємності його, полегшення спорядження набоями. Суттєва ознака, що характеризує винахід: корпус складається Із двох телескопічних частин з фіксаторами на зовнішній частині. Ця ознака характерна для даного винаходу і відмінна від прототипу, вона достатня у всіх випадках для здійснення винаходу. Наведена ознака винаходу дає можливість підвищити ємність магазину, полегшити спорядження його набоями. На кресленні зображено загальний вигляд магазину в дво х проекціях та поперечний перетин його. Магазин складається Із корпусу з двома телескопічними частинами: зовнішньою 1 і внутрішньою 2. Він також має кришку З від'ємну від внутрішньої частини 2 корпусу, подавач 4, пружину подавача 5 1 стопорну планку 6. На зовнішній телескопічній частині 1 корпусу знаходяться два поперечних захисних ребра 7 з кожної бокової сторони. Між ними на вісі 8 змонтовано поворотний фіксатор 9, штифт якого входить в отвір 10 на одній 1 паз 11 на другій внутрішній телескопічний частині 2 корпусу. Фіксатор 9 має рифлений упор 12, який виходить за габарити захисних ребер 7. На упор 12 одягнена прорізь плоскої пружини фіксатора 13, а другим кінцем вона защемлена на корпусі 1. Внутрішня телескопічна частина корпусу 2 має на бокових стінках відповідний ряд отворів для фіксаторів 9 І паз 11. Для зручності натискання на упори 12 в бойовому положенні великим 1 вказівним пальцями лівої руки вісь 8 правого фіксатора знаходиться зі сторони передньої стінки, а вісь 8 лівого фіксатора 13 зі сторони задньої стінки корпусу 1. Пристрій працює таким чином. Опоряджують набоями десь біля половини ємності магазину в складеному стані. Потім, упираючи кришку магазину 3 в тверду опору І притримуючи правою рукою за прийомне вікно, натискують великим і вказівним пальцями лівої руки на упори 12 фіксаторів 9, пересувають телескопічні частини 1 1 2 в крайнє положення, відпускають фіксатори 9 І закінчують спорядження набоями магазин. Жорсткість пружини подавача 5 І її довжина не обов'язково повинні забезпечити подачу всі х набоїв за одну установку. Зусилля подачі набоїв можна регулювати, змінюючи установку телескопічних частин 1 і 2 одна відносно одної навіть не відмикаючи магазин від автомата.
ДивитисяДодаткова інформація
Назва патенту англійськоюSubmachine gun magazine
Автори англійськоюChuiko Viktor Andriiovych, Chuyko Viktor Andriiovych
Назва патенту російськоюМагазин автомата
Автори російськоюЧуйко Виктор Андреевич
МПК / Мітки
МПК: F41A 9/00
