Магазин з багаторядним розміщенням набоїв

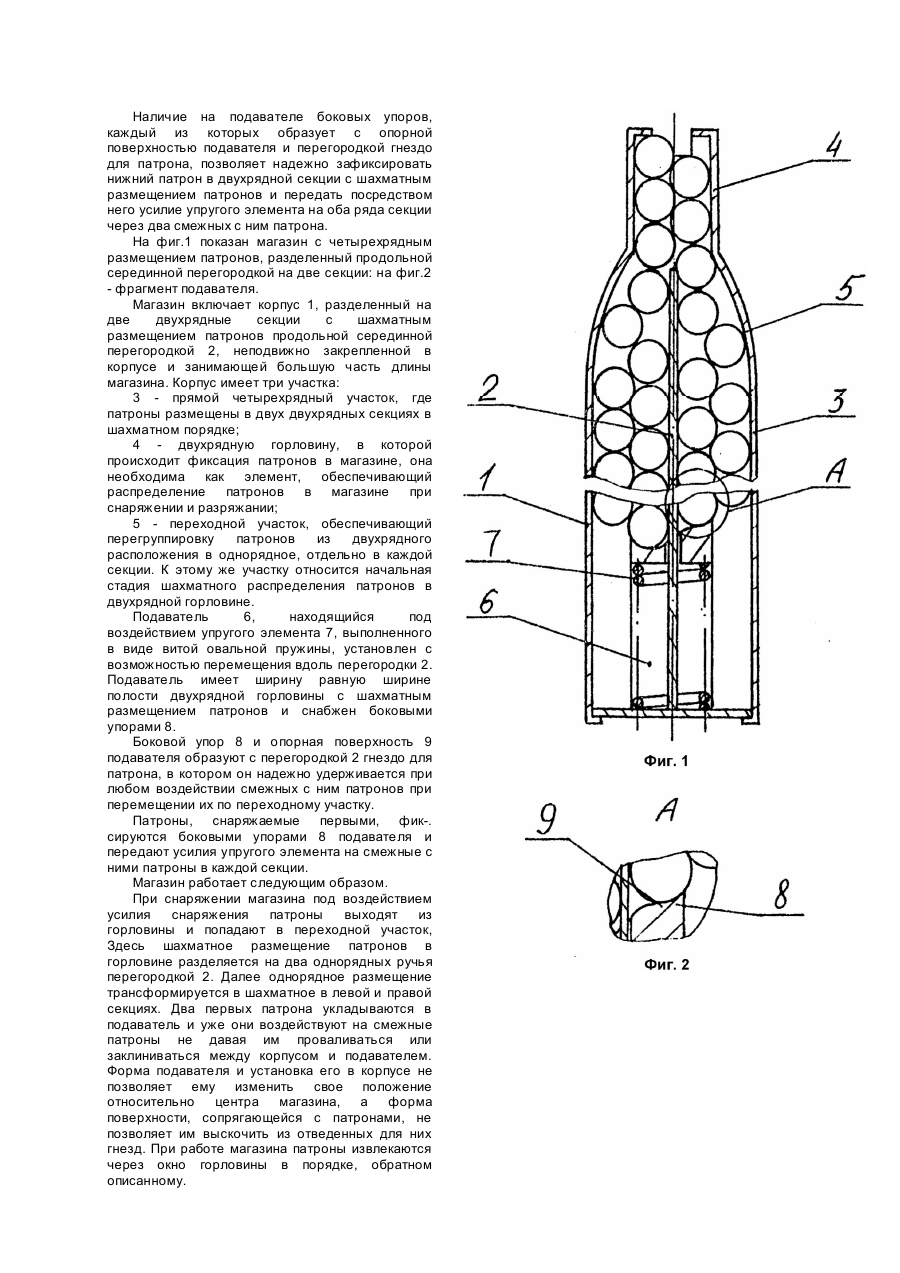

Изобретение относится к стрелковому оружию, в частности, к коробчатым магазинам с подавателями, предназначенным для многорядного размещения патронов и может быть использовано, преимущественно, в автоматическом стрелковом оружии. Известен многорядный магазин (Патент США №3672089, кл. C25/02, опубл. 27.06.72), содержащий корпус с четырехрядным шахматным размещением патронов, подаватель, установленный в корпусе с возможностью перемещения вдоль корпуса под воздействием упругого элемента. Корпус имеет сужение в верхней части, заканчивающееся окном для прохода патронов. Перед сужением, по продольной оси корпуса установлены разделитель с кулачком и подпружиненный стопор у окна, делящие корпус на две колонки с двухрядным шахматным размещением патронов, которые при дальнейшем перемещении перестраиваются в два однорядных ручья. Стопор установлен с возможностью качания, при котором он пропускает к окну патрон из одного ручья и задерживает в другом поочередно. Подошедший к окну патрон захватывается соответствующим выступом затвора. Подаватель снабжен двумя досылателями, установленными с возможностью поворота вокруг горизонтальной оси параллельной разделителю, а также горизонтального перемещения под воздействием элементов корпуса, и выполняющим также функцию опорных поверхностей подавателя для каждого из четырех рядов патронов. Наличие в описанной конструкции досылателей, большого количества мелких взаимоподвижных деталей сравнительно сложной формы не позволяет получить простой, надежно работающий магазин большой емкости. Наиболее близким решением по большинству существенных признаков является многорядный магазин (Патент США №1589218, кл. F41C25/02, опубл. 20.05.86), содержащий корпус и подаватель с составным упругим элементом, состоящим из двух пружин большего и меньшего диаметра, складывающихся телескопически и соединенных между собой стаканообразным вкладышем. Пружина меньшего диаметра предназначена для подачи патронов на двухрядном участке корпуса, а пружина большего диаметра - на четырехрядном. Корпус разделен продольной серединной перегородкой на две секции с двухрядным шахматным размещением патронов, каждый из которых постепенно суживается в своей верхней части и переходит в общую для обеих секций двухрядную с шахматным размещением патронов горловину, расположенную над перегородкой и заканчивающуюся окном прохода патронов. В сужающейся части корпус имеет дополнительные каналы по бокам, служащие для беспрепятственного прохождения подавателя по всей длине корпуса магазина. Подаватель представляет собой единую деталь, установленную с возможностью перемещения вдоль перегородки и имеющую в своей верхней части четыре площадки, служащие опорными поверхностями для четырех рядов патронов. Смежные площадки взаимно смещены по вертикали на 0,5 диаметра патрона, что является одним из условий движения без заклинивания при выходе патронов из секции магазина и при прохождении через двухрядную горловину. Для надежного фиксирования магазина в оружии нередко применяются приемники, представляющие собой патрубок четырехугольного сечения, расположенный на ствольной коробке оружия. В описанном магазине наиболее узкое место двухрядный участок и по соображениям компактности оружия наиболее приемлемым является присоединения магазина именно в этом участке. Широкий подаватель предопределяет наличие карманов в корпусе, обеспечивающих его перемещение по сужающемуся участку корпуса, который выполнен ребристым. Выполнение приемника магазина с ребрами затрудняет присоединение магазина к оружию, наличие ребер открывает путь к проникновению грязи внутрь оружия. Для предотвращения попадания грязи сужающаяся часть магазина имеет кольцо с параллельными стенками, сопрягаемое с приемником оружия. Наличие карманов в сочетании с увеличенным сужающимся участком приводит к потере полезного объема магазина. По этим же причинам описанный магазин не может быть использован в большинстве образцов существующего стрелкового оружия без переделок последнего. Данное изобретение направлено на создание многорядного коробчатого магазина большой емкости, в котором путем изменения конструкции подавателя обеспечивалось бы рациональное использование полезного объема магазина, совмещение его с большинством образцов существующего стрелкового оружия, а также упрощение конструкции. Для решения указанной задачи, в магазине с многорядным размещением патронов, содержащем корпус с горловиной, разделенный на секции, по меньшей мере, одной продольной серединной перегородкой и подаватель со взаимно смещенными смежными опорными поверхностями для патронов. Подаватель установлен в корпусе с возможностью перемещения вдоль перегородки под действием упругого элемента, выполненного в виде витой овальной пружины. Согласно заявляемому изобретению, подаватель имеет ширину равную ширине двухрядной горловины с шахматным размещением патронов и снабжен боковыми упорами, каждый из которых образует с опорной поверхностью подавателя и перегородкой гнездо для патрона. Выполнение подавателя магазина по ширине равным ширине полости двухрядной горловины с шахматным размещением патронов позволяет использовать заявляемый магазин в существующем оружии имеющем приемник, рассчитанный на применение магазинов коробчатых с двухрядным шахматным размещением патронов и магазинов барабанного типа, а также позволяет упростить конструкцию корпуса (отсутствуют карманы для выхода подавателя в двухрядную горловину, нет необходимости в уплотнительном кольце, т.к. уплотнение происходит в месте соединения горловины с приемником). Отсутствие карманов и уплотнительного кольца на переходном участке позволяет сократить длину последнего и увеличить за счет этого длину участка с многорядным расположением патронов, что дает возможность увеличить емкость магазина. Наличие на подавателе боковых упоров, каждый из которых образует с опорной поверхностью подавателя и перегородкой гнездо для патрона, позволяет надежно зафиксировать нижний патрон в двухрядной секции с шахматным размещением патронов и передать посредством него усилие упругого элемента на оба ряда секции через два смежных с ним патрона. На фиг.1 показан магазин с четырехрядным размещением патронов, разделенный продольной серединной перегородкой на две секции: на фиг.2 - фрагмент подавателя. Магазин включает корпус 1, разделенный на две двухрядные секции с шахматным размещением патронов продольной серединной перегородкой 2, неподвижно закрепленной в корпусе и занимающей большую часть длины магазина. Корпус имеет три участка: 3 - прямой четырехрядный участок, где патроны размещены в двух двухрядных секциях в шахматном порядке; 4 - двухрядную горловину, в которой происходит фиксация патронов в магазине, она необходима как элемент, обеспечивающий распределение патронов в магазине при снаряжении и разряжании; 5 - переходной участок, обеспечивающий перегруппировку патронов из двухрядного расположения в однорядное, отдельно в каждой секции. К этому же участку относится начальная стадия шахматного распределения патронов в двухрядной горловине. Подаватель 6, находящийся под воздействием упругого элемента 7, выполненного в виде витой овальной пружины, установлен с возможностью перемещения вдоль перегородки 2. Подаватель имеет ширину равную ширине полости двухрядной горловины с шахматным размещением патронов и снабжен боковыми упорами 8. Боковой упор 8 и опорная поверхность 9 подавателя образуют с перегородкой 2 гнездо для патрона, в котором он надежно удерживается при любом воздействии смежных с ним патронов при перемещении их по переходному участку. Патроны, снаряжаемые первыми, фик-. сируются боковыми упорами 8 подавателя и передают усилия упругого элемента на смежные с ними патроны в каждой секции. Магазин работает следующим образом. При снаряжении магазина под воздействием усилия снаряжения патроны выходят из горловины и попадают в переходной участок, Здесь шахматное размещение патронов в горловине разделяется на два однорядных ручья перегородкой 2. Далее однорядное размещение трансформируется в шахматное в левой и правой секциях. Два первых патрона укладываются в подаватель и уже они воздействуют на смежные патроны не давая им проваливаться или заклиниваться между корпусом и подавателем. Форма подавателя и установка его в корпусе не позволяет ему изменить свое положение относительно центра магазина, а форма поверхности, сопрягающейся с патронами, не позволяет им выскочить из отведенных для них гнезд. При работе магазина патроны извлекаются через окно горловины в порядке, обратном описанному.
