Фортифікаційна панель

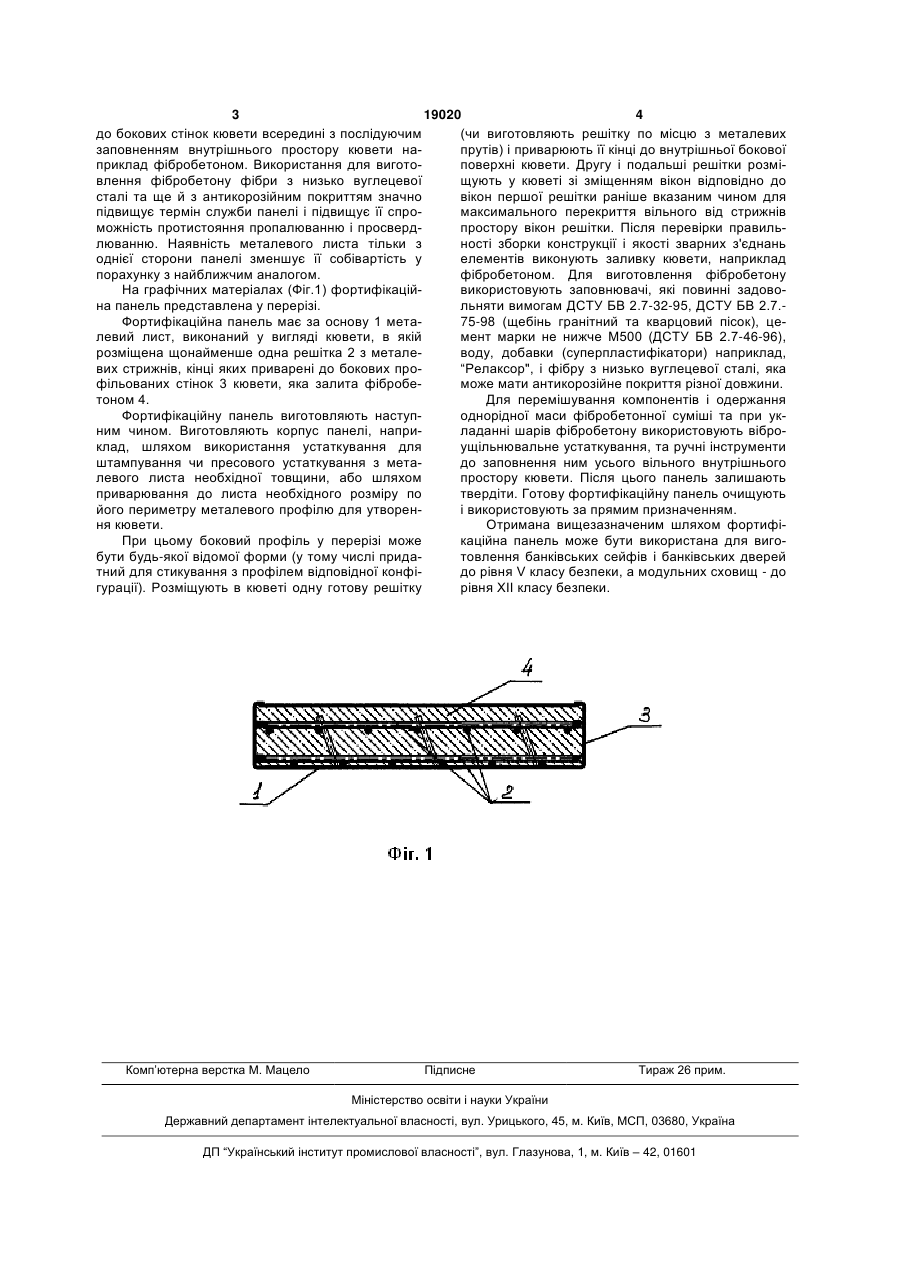

1. Фортифікаційна панель, що містить як основу щонайменше один зовнішній металевий лист, на якому розташована горизонтальна щонайменше одна решітка з металевих прутів, залита заливальною масою, яка відрізняється тим, що металева основа виконана в вигляді кювети з боковими стінками, прути щонайменше однієї решітки приварені до бокових стінок кювети. 3 19020 4 до бокових стінок кювети всередині з послідуючим (чи виготовляють решітку по місцю з металевих заповненням внутрішнього простору кювети напрутів) і приварюють її кінці до внутрішньої бокової приклад фібробетоном. Використання для виготоповерхні кювети. Другу і подальші решітки розмівлення фібробетону фібри з низько вуглецевої щують у кюветі зі зміщенням вікон відповідно до сталі та ще й з антикорозійним покриттям значно вікон першої решітки раніше вказаним чином для підвищує термін служби панелі і підвищує її спромаксимального перекриття вільного від стрижнів можність протистояння пропалюванню і просвердпростору вікон решітки. Після перевірки правильлюванню. Наявність металевого листа тільки з ності зборки конструкції і якості зварних з'єднань однієї сторони панелі зменшує її собівартість у елементів виконують заливку кювети, наприклад порахунку з найближчим аналогом. фібробетоном. Для виготовлення фібробетону На графічних матеріалах (Фіг.1) фортифікаційвикористовують заповнювачі, які повинні задовона панель представлена у перерізі. льняти вимогам ДСТУ БВ 2.7-32-95, ДСТУ БВ 2.7.Фортифікаційна панель має за основу 1 мета75-98 (щебінь гранітний та кварцовий пісок), целевий лист, виконаний у вигляді кювети, в якій мент марки не нижче М500 (ДСТУ БВ 2.7-46-96), розміщена щонайменше одна решітка 2 з металеводу, добавки (суперпластифікатори) наприклад, вих стрижнів, кінці яких приварені до бокових про“Релаксор", і фібру з низько вуглецевої сталі, яка фільованих стінок 3 кювети, яка залита фібробеможе мати антикорозійне покриття різної довжини. тоном 4. Для перемішування компонентів і одержання Фортифікаційну панель виготовляють наступоднорідної маси фібробетонної суміші та при укним чином. Виготовляють корпус панелі, наприладанні шарів фібробетону використовують віброклад, шляхом використання устаткування для ущільнювальне устаткування, та ручні інструменти штампування чи пресового устаткування з метадо заповнення ним усього вільного внутрішнього левого листа необхідної товщини, або шляхом простору кювети. Після цього панель залишають приварювання до листа необхідного розміру по твердіти. Готову фортифікаційну панель очищують його периметру металевого профілю для утворені використовують за прямим призначенням. ня кювети. Отримана вищезазначеним шляхом фортифіПри цьому боковий профіль у перерізі може каційна панель може бути використана для вигобути будь-якої відомої форми (у тому числі придатовлення банківських сейфів і банківських дверей тний для стикування з профілем відповідної конфідо рівня V класу безпеки, а модульних сховищ - до гурації). Розміщують в кюветі одну готову решітку рівня XII класу безпеки. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
