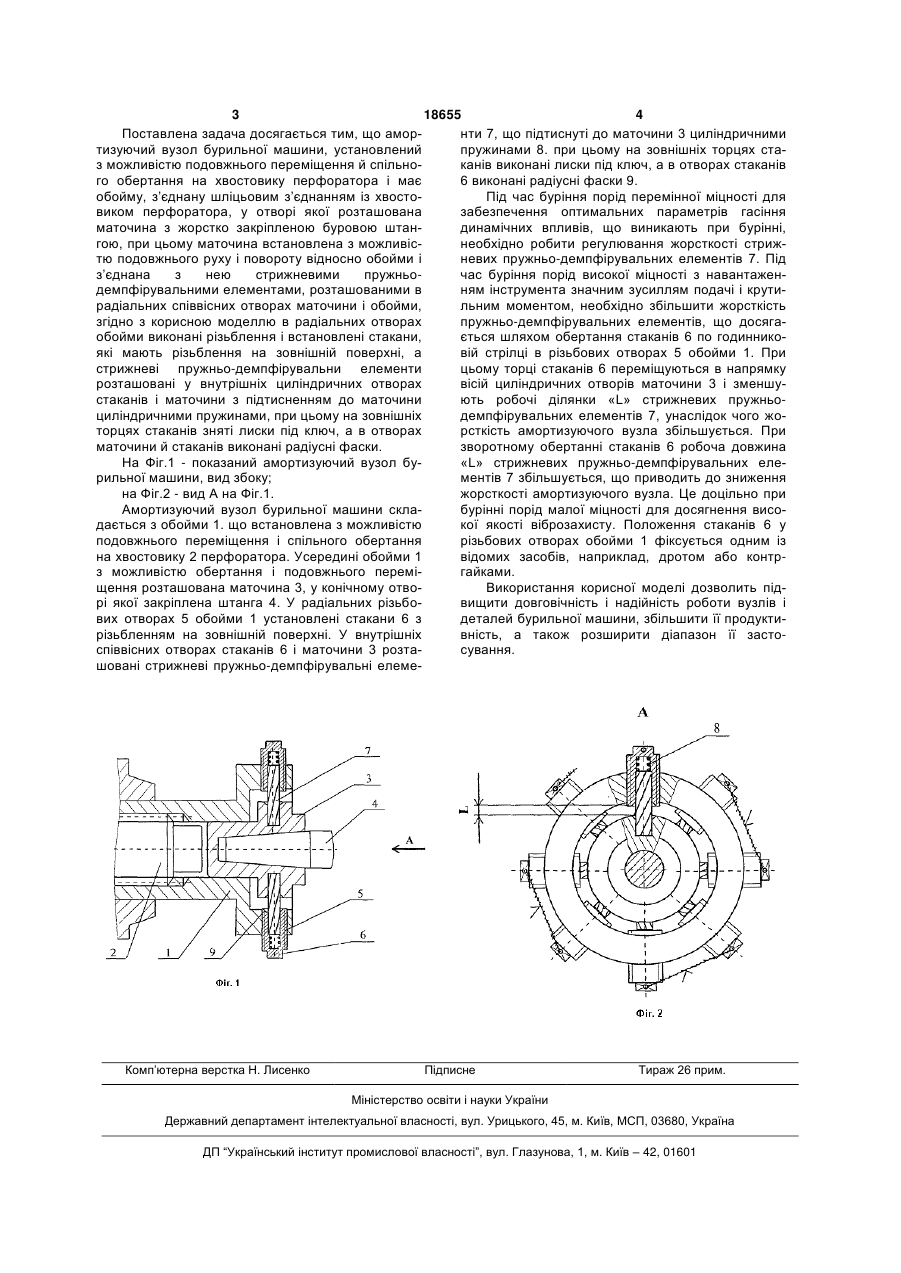

Амортизуючий вузол бурильної машини

Амортизуючий вузол бурильної машини, установлений з можливістю подовжнього переміщення й спільного обертання на хвостовику перфоратора й має обойму, з’єднану шліцьовим з’єднанням із хвостовиком перфоратора, у отворі якого розташована маточина з жорстко закріпленою буровою 3 18655 4 Поставлена задача досягається тим, що аморнти 7, що підтиснуті до маточини 3 циліндричними тизуючий вузол бурильної машини, установлений пружинами 8. при цьому на зовнішніх торцях стаз можливістю подовжнього переміщення й спільноканів виконані лиски під ключ, а в отворах стаканів го обертання на хвостовику перфоратора і має 6 виконані радіусні фаски 9. обойму, з’єднану шліцьовим з’єднанням із хвостоПід час буріння порід перемінної міцності для виком перфоратора, у отворі якої розташована забезпечення оптимальних параметрів гасіння маточина з жорстко закріпленою буровою штандинамічних впливів, що виникають при бурінні, гою, при цьому маточина встановлена з можливіснеобхідно робити регулювання жорсткості стрижтю подовжнього руху і повороту відносно обойми і невих пружньо-демпфірувальних елементів 7. Під з’єднана з нею стрижневими пружньочас буріння порід високої міцності з навантажендемпфірувальними елементами, розташованими в ням інструмента значним зусиллям подачі і крутирадіальних співвісних отворах маточини і обойми, льним моментом, необхідно збільшити жорсткість згідно з корисною моделлю в радіальних отворах пружньо-демпфірувальних елементів, що досягаобойми виконані різьблення і встановлені стакани, ється шляхом обертання стаканів 6 по годинникоякі мають різьблення на зовнішній поверхні, а вій стрілці в різьбових отворах 5 обойми 1. При стрижневі пружньо-демпфірувальни елементи цьому торці стаканів 6 переміщуються в напрямку розташовані у внутрішніх циліндричних отворах вісій циліндричних отворів маточини 3 і зменшустаканів і маточини з підтисненням до маточини ють робочі ділянки «L» стрижневих пружньоциліндричними пружинами, при цьому на зовнішніх демпфірувальних елементів 7, унаслідок чого жоторцях стаканів зняті лиски під ключ, а в отворах рсткість амортизуючого вузла збільшується. При маточини й стаканів виконані радіусні фаски. зворотному обертанні стаканів 6 робоча довжина На Фіг.1 - показаний амортизуючий вузол бу«L» стрижневих пружньо-демпфірувальних елерильної машини, вид збоку; ментів 7 збільшується, що приводить до зниження на Фіг.2 - вид А на Фіг.1. жорсткості амортизуючого вузла. Це доцільно при Амортизуючий вузол бурильної машини склабурінні порід малої міцності для досягнення висодається з обойми 1. що встановлена з можливістю кої якості віброзахисту. Положення стаканів 6 у подовжнього переміщення і спільного обертання різьбових отворах обойми 1 фіксується одним із на хвостовику 2 перфоратора. Усередині обойми 1 відомих засобів, наприклад, дротом або контрз можливістю обертання і подовжнього перемігайками. щення розташована маточина 3, у конічному отвоВикористання корисної моделі дозволить підрі якої закріплена штанга 4. У радіальних різьбовищити довговічність і надійність роботи вузлів і вих отворах 5 обойми 1 установлені стакани 6 з деталей бурильної машини, збільшити її продуктирізьбленням на зовнішній поверхні. У внутрішніх вність, а також розширити діапазон її застоспіввісних отворах стаканів 6 і маточини 3 розтасування. шовані стрижневі пружньо-демпфірувальні елеме Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
