Пристрій для зарядки акумуляторних батарей

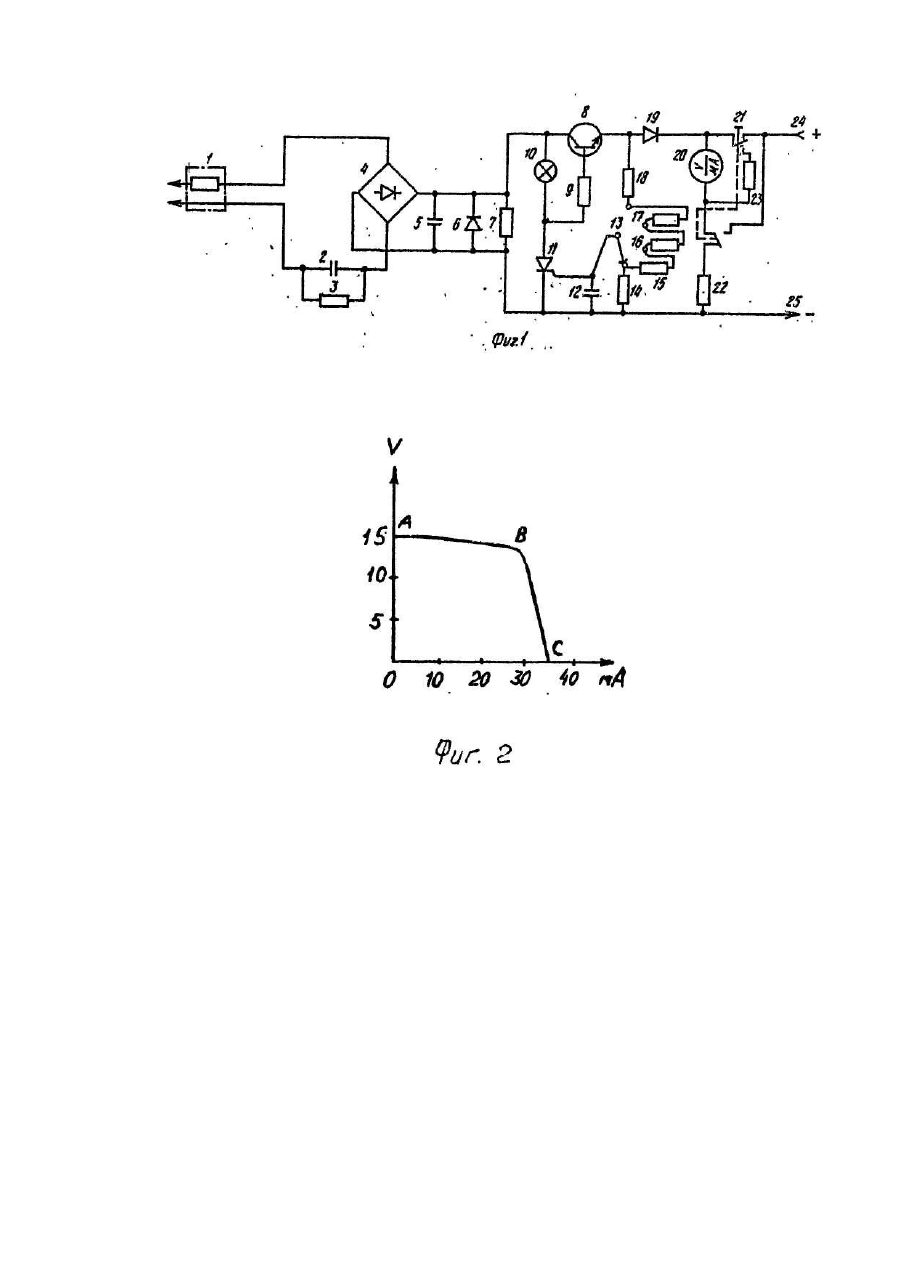

Изобретение относится к электротехнике и может быть применено в устройстве для заряда аккумуляторных батарей, используемых в бытовы х приборах. Например, для питания голосообразующего аппарата АГ-61 применяется аккумуляторная батарея 4Д-0.26Д напряжением -5 В, а для АГ-80 применяется аккумуляторная батарея 5Д-0.26Д напряжением 6 В. Для питания переносных бытовых приборов таких, как радиоприемники и магнитофоны, требуются аккумуляторные батареи 8Д-0.26Д при напряжении 10 В и 10Д0.26Д при напряжении 12 В. Целью изобретения является расширение функциональных возможностей устройства и обеспечение эффективной защиты аккумуляторных батарей различного напряжения от перезаряда. На фиг. 1 показана принципиальная схема зарядного устройства; на фиг. 2 - вольт-амперная характеристика устройства. Устройство предназначено для зарядки аккумуляторных батарей от сети переменного тока напряжением 220 В. В вилке 1 устройства предусмотрен предохранитель для защиты аппаратуры от короткого замыкания. Для понижения напряжения служит балластный конденсатор 2, шунтированный резистором 3. Балластный конденсатор 2 соединен последовательно с выпрямителем мостового типа 4. Во вторичной цепи постоянного тока параллельно выпрямителю 4 подключен конденсатор 5 для сглаживания пульсаций выпрямленного тока, а также подключен стабилитрон 6 для стабилизации выпрямленного напряжения при малых нагрузках и нагрузочное сопротивление режима холостого хода 7. Элементы 2-7 в совокупности составляют источник питания постоянного тока стабилизированного напряжения (15 В, например). Собственно устройство для заряда аккумуляторных батарей состоит из транзисторного ключа 8, подключенного к упомянутому источнику стабилизированного напряжения. Сопротивление 9 и сигнальная лампа 10 образуют базовую цепь транзисторного ключа 8, которая соединена с тринистором 11. Управляющая цепь тринистора 11 соединена с пороговым устройством, образованным конденсатором 12, переключателем 13 и рядом последовательно соединенных сопротивлений, выбираемых переключателем 13 в зависимости от требуемого порога срабатывания при различных заданных напряжениях: при 12 В сопротивление 14, при 10 В - 14 и 15, при 6 В 14, 15, 16 и при 5 В - 14, 15, 16 и 17. Сопротивление 18 последовательно соединено с сопротивлениями 14, 15, 16, 17 и служит для создания определенного режима работы, необходимого для срабатывания тринистора 11. Для отсоединения измерительной цепи от зарядного устройства при запирании транзисторного ключа 8 служит диод 19, установленный на выходе ключа 8 перед изме-рительным устройством 20, которое представляет собой двухшкальный магнитоэлектрический измерительный прибор. Этот прибор 20 с помощью микротумблера 21 и сопротивления 22 образует вольтметр, а при шунтировании этого же прибора 20 сопротивлением 23 с помощью того же микротумблера 21 образует миллиамперметр. Выход зарядного устройства соединен с помощью штепсельного разъема 24 с "+" заряжаемой батареи, а штепсельным разъемом 25 - с "-" этой же батареи. Устройство работает следующим образом. Подключаем аккумуляторную батарею, например, для питания голосообразующего аппарата, типа АГ-80, содержащую пять аккумуляторов Д-0,26Д. Каждый, аккумулятор можно заряжать до напряжения 1,25 В-1,35 В, т.е. нижний предел зарядки батареи - 6,25 В, а верхний - 6,75 В. Переключателем 13 подключают параллельно к конденсатору 12 сопротивления 14, 15 и 16, соединенные последовательно между собой, после чего эту цепь подключают к управляющему электроду тиристора 11. Микротумблером 21 подключают сопротивление 22 к измерительному прибору 20 последовательно для измерения напряжения. При этом измерительный прибор 20, работающий как вольтметр, показывает остаточное напряжение аккумуляторной батареи, одновременно подтверждается правильность ее подключения. После этого вилку устройства подсоединяют к сети переменного тока напряжения 220 В. Возможно также измерение величины тока заряжаемой батареи. Для этого надо микропереключателем зашунтировать измерительный прибор 20 сопротивлением 23. Зарядка аккумуляторной батареи осуществляется на крутопадающей части вольтамперной характеристики В-С (см. фиг. 2). Сопротивление балластного конденсатора 2 выбирается расчетным путем таким, чтобы величина зарядного тока была на крутопадающей части характеристики. При зарядке батареи электронный ключ 8 открыт, напряжение, подводимое к батарее, точно соответствует напряжению, подводимому к пороговому устройству, и, если батарея разряжена до нижнего предела из расчета 1 В на каждый аккумулятор, то остаточное напряжение батареи составляет примерно 5 В, что недостаточно для срабатывания порогового устройства, порог которого установлен на верхний предел 6,75 В. По мере зарядки батареи будет расти и напряжение, подводимое к пороговому устройству, и тогда напряжение, снимаемое с сопротивлений 14,15 и 16, достигнет 6,75 В, что окажется достаточным для срабатывания тринистора 11, который откроется и тем самым закроет ключ 8, при этом загорится сигнальная лампа 10, извещая об окончании процесса зарядки. Измерительный прибор 20, поскольку использовался в качестве вольтметра, покажет величину напряжения, до которого зарядилась батарея. Процесс зарядки аккумуляторной батареи завершен и ее можно использовать для питания бытового прибора или аппаратуры. Применение регулируемого зарядного устройства для аккумуляторных батарей различного напряжения (5 В, 6 В, 10 В, 12 В) создает максимум удобств при эксплуатации, позволяв": расширить возможность питания бытовых приборов от аккумуляторных батарей, встроенных в переносные радиоприемники и магнитофоны, что в свою очередь позволяет уменьшить дефицит сухи х элементов питания типа 316 и даже 343.
