H02J 7/10 — з використанням тільки напівпровідникових приладів

Номер патенту: 119674

Опубліковано: 10.10.2017

Автор: Гаврилюк Микола Васильович

МПК: H02J 7/10

Мітки: напругою, генератора, пристрій, вихідною, термоелектричного, управління

Формула / Реферат:

1. Пристрій для управління вихідною напругою термоелектричного генератора, в склад якого входять термоелектричні модулі, які розміщені між теплообмінниками, що з гарячої сторони прикріплені до печі, а з холодної - до радіаторів з обдувом електричними вентиляторами, які живляться від виробленої електричної напруги термоелектричних модулів, і який складається з підвищуючого DC/DC перетворювача для живлення вентиляторів і комутатора вихідної...

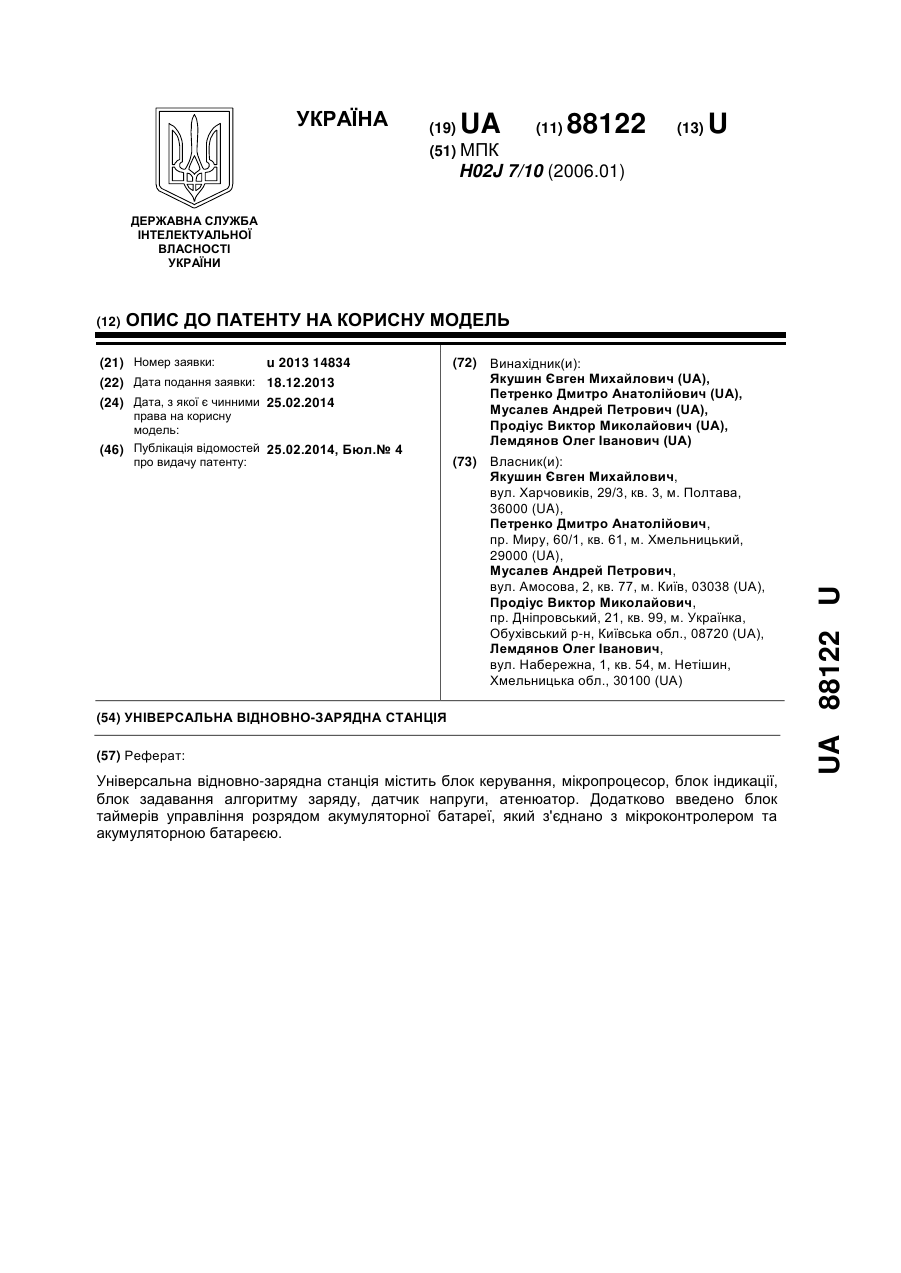

Номер патенту: 88122

Опубліковано: 25.02.2014

Автори: Мусалев Андрей Петрович, Лемдянов Олег Іванович, Продіус Виктор Миколайович, Якушин Євген Михайлович, Петренко Дмитро Анатолійович

МПК: H02J 7/10

Мітки: відновно-зарядна, станція, універсальна

Формула / Реферат:

1. Універсальна відновно-зарядна станція, що містить блок керування, мікропроцесор, блок індикації, блок задавання алгоритму заряду, датчик напруги, атенюатор, яка відрізняється тим, що додатково введено блок таймерів управління розрядом акумуляторної батареї, який з'єднано з мікроконтролером та акумуляторною батареєю.2. Універсальна відновно-зарядна станція за п. 1, яка відрізняється тим, що оснащена персональним комп'ютером (ПК), що...

Номер патенту: 88038

Опубліковано: 25.02.2014

Автори: Шацький Сергій Петрович, Далека Василь Хомич, Костромицька Яна Олександрівна, Бушма Валерій Мефодійович

МПК: H02J 7/10

Мітки: струмом, акумуляторних, батарей, пристрій, зарядки, асиметричним

Формула / Реферат:

Пристрій для зарядки акумуляторних батарей асиметричним струмом, що містить трансформатор, розрядний тиристор, розділюючий діод та конденсатор, який відрізняється тим, що додатково введено зарядний тиристор, а електрична ланка з розділюючого діода та конденсатора з'єднана послідовно з тиристорами, підключеними зустрічно-паралельно.

Номер патенту: 80140

Опубліковано: 13.05.2013

Автори: Корчака Сергій Михайлович, Петренко Дмитро Анатолійович, Панченко Віктор Іванович, Якушин Євген Михайлович

МПК: H02J 7/10

Мітки: зарядно-розрядний, пристрій, батарей, акумуляторних

Формула / Реферат:

Зарядно-розрядний пристрій акумуляторних батарей, що містить блок керування, мікропроцесор, блок індикації, блок задання алгоритму заряду, датчик напруги, який відрізняється тим, що встановлений атенюатор виконує функцію точного вимірювання напруги в широкому діапазоні від 0 В до 180 В, розрядні плати працюють з постійним та імпульсним струмами, датчики температури вмонтовані в пристрій та в акумуляторні батареї.

Номер патенту: 68062

Опубліковано: 12.03.2012

Автор: Драпалюк Євген Євгенійович

МПК: H02J 7/02, H02J 7/10

Мітки: пристрій, зарядний

Формула / Реферат:

Зарядний пристрій, що містить послідовно з'єднані вхідний фільтр, випрямляч мережі з фільтром, перетворювач напруги, який сполучений з первинною обмоткою трансформатора, вторинна обмотка якого послідовно з'єднана з вихідним випрямлячем і вихідним фільтром, та блок індикації, який відрізняється тим, що до вихідного фільтра послідовно підключені компаратор, вихід якого з'єднано з перетворювачем напруги через широтно-імпульсний модулятор,...

Номер патенту: 45659

Опубліковано: 25.11.2009

Автори: Горський Михайло Миколайович, Горський Максим Михайлович, Ковальчук Антон Анатолійович

МПК: H02J 7/34, H02J 7/10

Мітки: пристрій, електроживлення

Формула / Реферат:

Пристрій електроживлення, що містить акумулятор і споживач електроенергії, який відрізняється тим, що в пристрій додатково введений випрямляч і електромагнітне реле, яке має котушку і дві групи контактів, кожна з яких має один рухомий і два нерухомих контакти, входи випрямляча з'єднані з клемами подачі високої напруги і входами котушки електромагнітного реле, рухомі контакти реле з'єднані з відповідними виходами акумулятора, нерухомі...

Номер патенту: 85817

Опубліковано: 10.03.2009

Автори: Коломієц Валєрій Міхайловіч, Коломієць Вікторія Валеріївна

МПК: H02J 7/10

Мітки: електрорегулюючий, пристрій

Формула / Реферат:

1. Електрорегулюючий пристрій керування потоком електричної потужності в системі живлення споживача змінним струмом, приєднаний до клем вводу лінії передачі змінного струму з заданою напругою і основною частотою, до складу якого входять комутаційний перетворювач з засобами керування і виконавчий пристрій, який відрізняється тим, що комутаційний перетворювач виконаний у вигляді послідовно з'єднаних блоків живлення (9), підсилювача (2), блока...

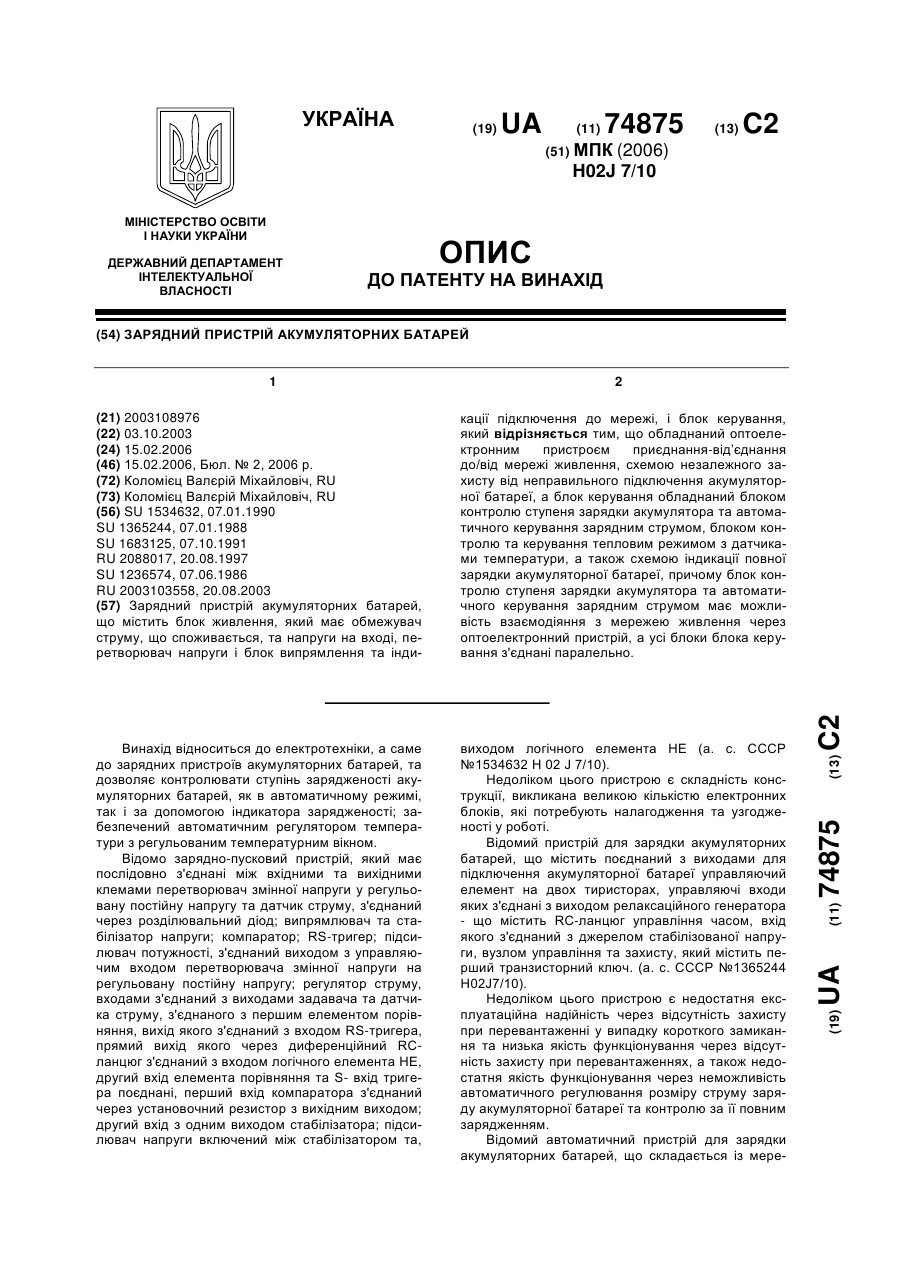

Номер патенту: 74875

Опубліковано: 15.02.2006

Автор: Коломієц Валєрій Міхайловіч

МПК: H02J 7/10

Мітки: акумуляторних, батарей, пристрій, зарядний

Формула / Реферат:

Зарядний пристрій акумуляторних батарей, що містить блок живлення, який має обмежувач струму, що споживається, та напруги на вході, перетворювач напруги і блок випрямлення та індикації підключення до мережі, і блок керування, який відрізняється тим, що обладнаний оптоелектронним пристроєм приєднання-від’єднання до/від мережі живлення, схемою незалежного захисту від неправильного підключення акумуляторної батареї, а блок керування обладнаний...

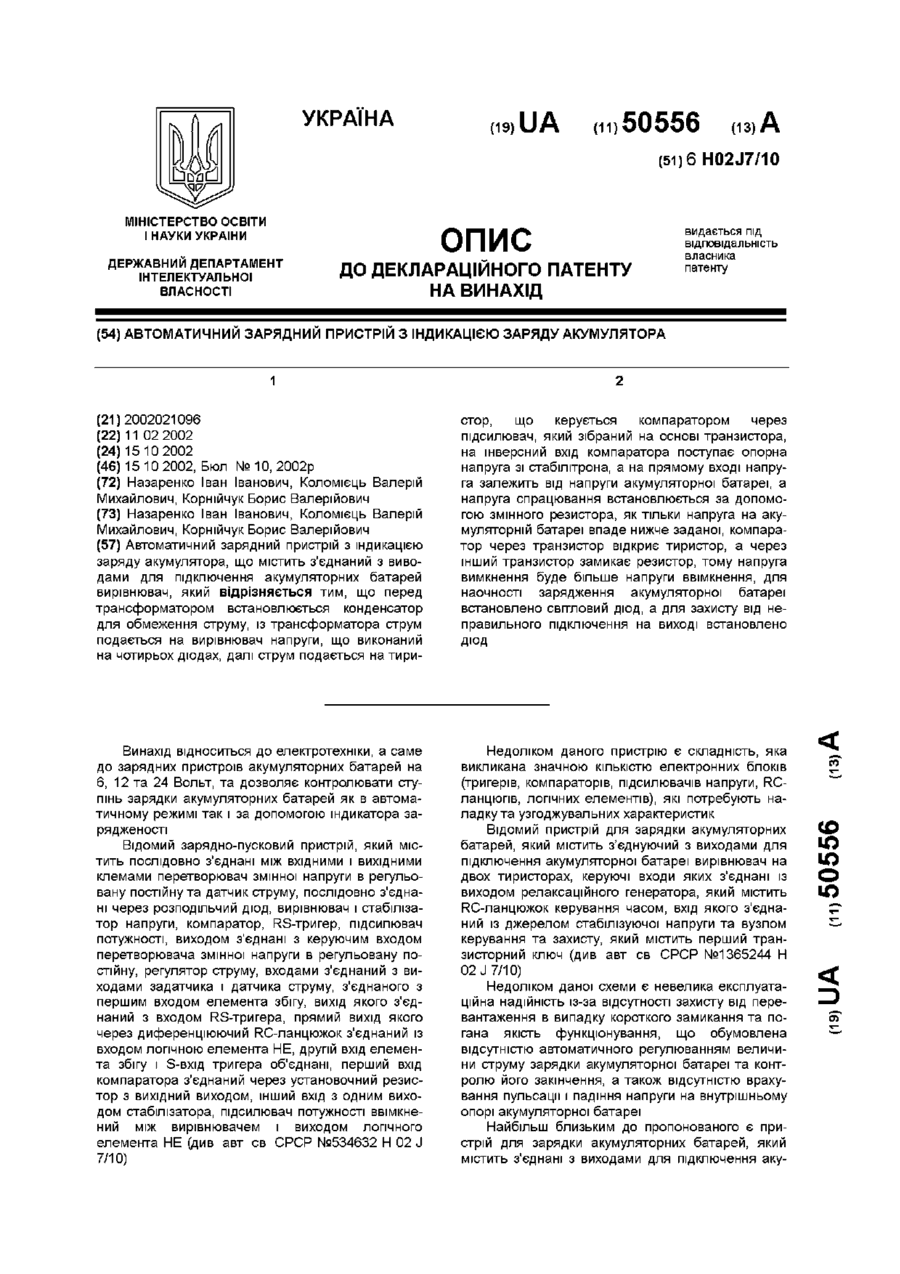

Номер патенту: 50556

Опубліковано: 15.10.2002

Автори: Коломієць Валерій Михайлович, Назаренко Іван Іванович, Корнійчук Борис Валерійович

МПК: H02J 7/10

Мітки: акумулятора, зарядний, заряду, пристрій, індикацією, автоматичний

Формула / Реферат:

Автоматичний зарядний пристрій з індикацією заряду акумулятора, що містить з'єднаний з виводами для підключення акумуляторних батарей вирівнювач, який відрізняється тим, що перед трансформатором встановлюється конденсатор для обмеження струму, із трансформатора струм подається на вирівнювач напруги, що виконаний на чотирьох діодах, далі струм подається на тиристор, що керується компаратором через підсилювач, який зібраний на основі...

Номер патенту: 26501

Опубліковано: 11.10.1999

Автор: Рьоніш Вернер

МПК: H02J 7/10

Мітки: напруги, спосіб, форми, елементів, здійснення, регенерації, джерел, первинних, пристрій

Формула / Реферат:

1. Способ регенерации источников напряжения в форме первичных элементов посредством подачи электрической энергии в форме импульсов напряжения, отличающийся тем, что к подлежащему восстановлению источнику напряжения в течение заранее установленного интервала времени прикладывают периодические импульсы напряжения заранее установленной фиксированной амплитуды и заранее установленной фиксированной длительности импульса, причем используемые...

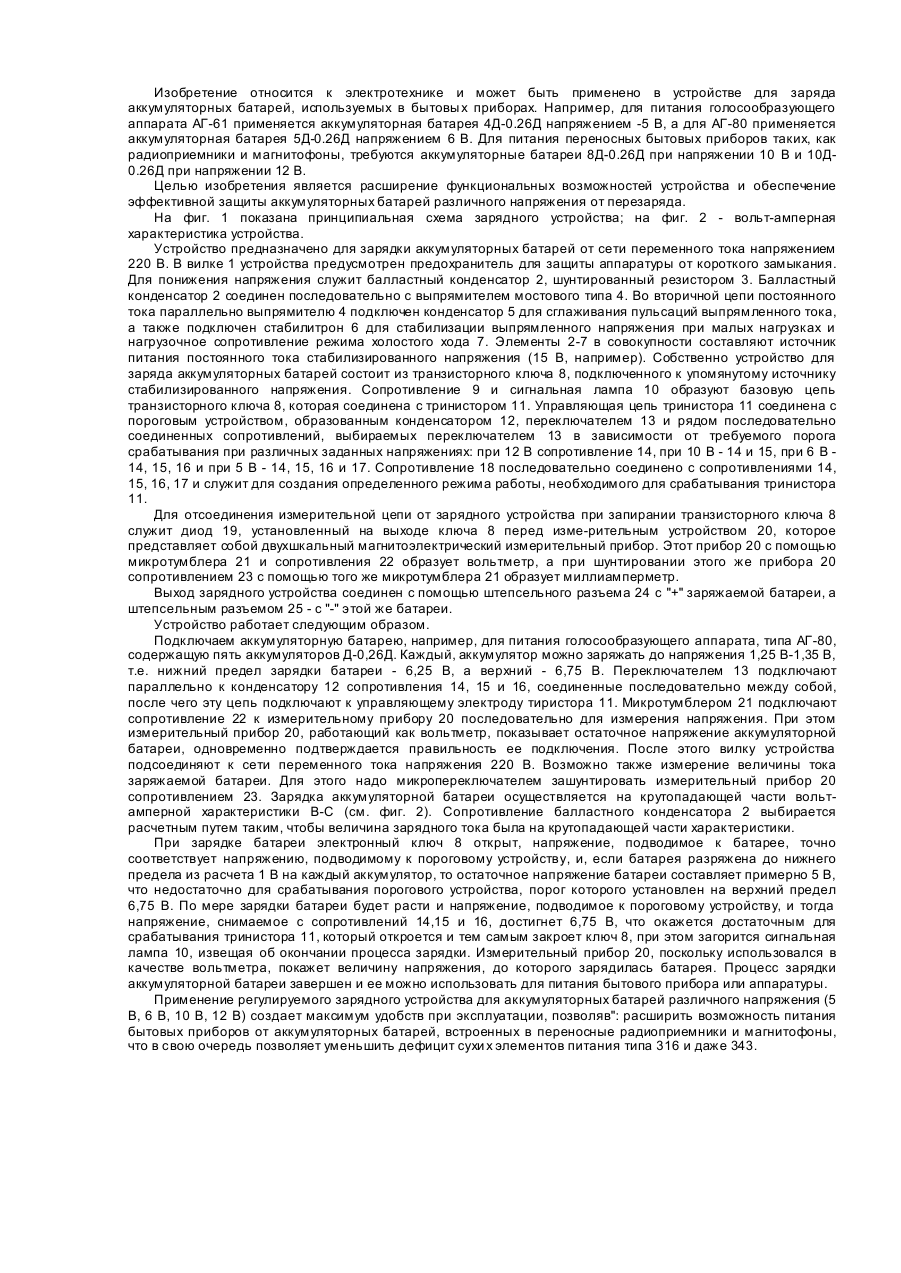

Номер патенту: 19095

Опубліковано: 25.12.1997

Автор: Івашков Сергій Олексійович

МПК: H02J 7/10

Мітки: акумуляторних, пристрій, батарей, зарядки

Формула / Реферат:

Устройство для заряда аккумуляторных батарей бытовых приборов, содержащее балластный токоограничивающий конденсатор, двухполупериодный выпрямитель, к которому на выходе подключен параметрический стабилизатор, транзисторный ключ в цепи заряда, связанный по цепи управления с пороговым узлом, отличающееся тем, что пороговый узел выполнен ступенчатым из фиксированных сопротивлений, число которых соответствует числу стандартных напряжений батарей...

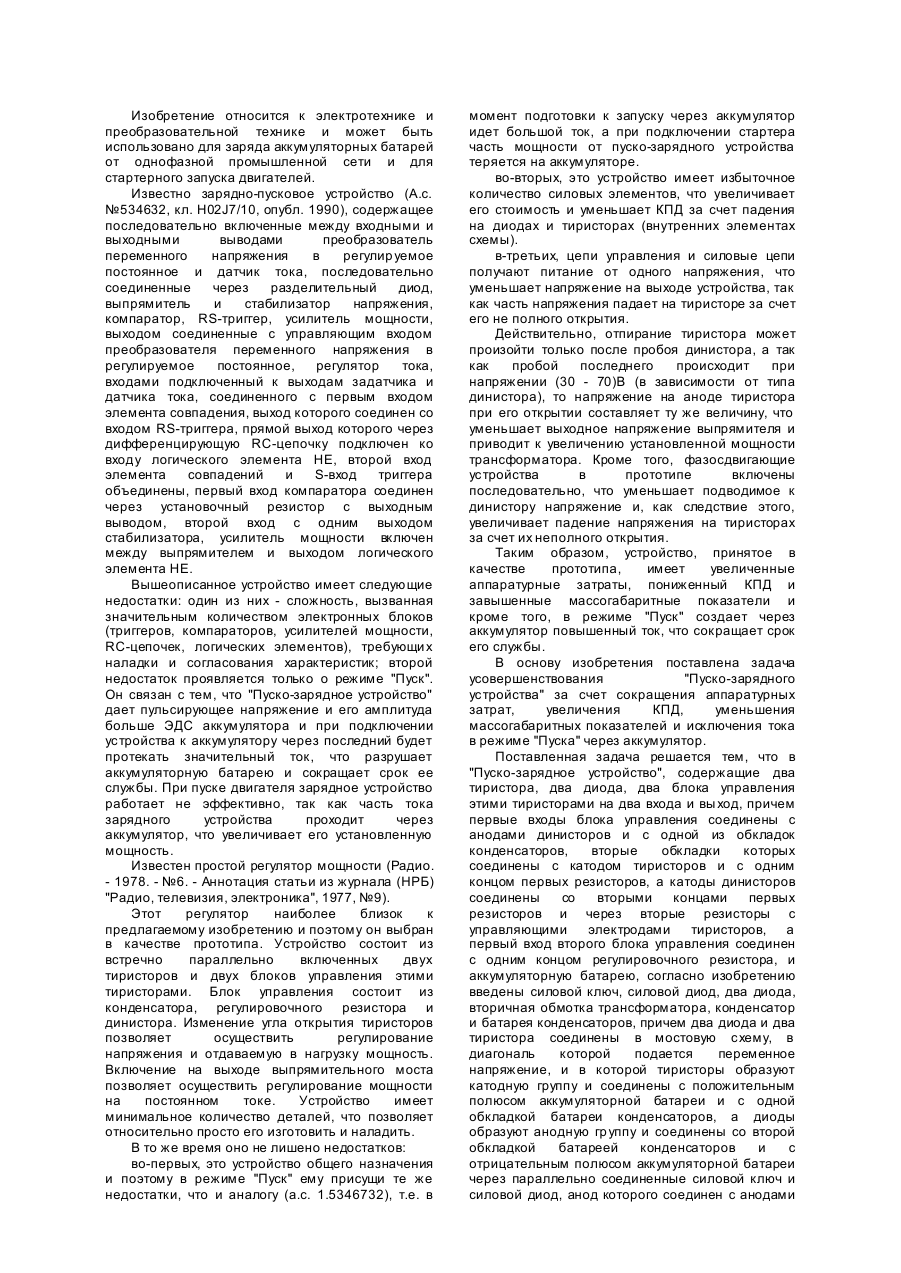

Номер патенту: 20417

Опубліковано: 15.07.1997

Автори: Сосідка Юлія Віліовна, Сосідка Вілій Лукич, Фоменко Дмитро Семенович

МПК: H02J 7/10

Мітки: пристрій, пуско-зарядний

Формула / Реферат:

Пуско-зарядное устройство, содержащее два тиристора, два диода, два блока управления этими тиристорами на два входа и выход, причем первые входы блока-управления соединены с анодами динисторов и с одной из обкладок конденсаторов, вто­рые обкладки которых соединены с катодом тиристоров и с одним концом первых резисторов, а катоды динисторов соединены со вторым концом первых резисторов и через вторые резисторы с уп­равляющими электродами...

Номер патенту: 15616

Опубліковано: 30.06.1997

Автор: Галяпа Володимир Іванович

МПК: H02J 7/10

Мітки: пристрій, реверсивним, акумуляторної, струмом, батареї, заряду

Формула / Реферат:

1. Устройство для зарядки аккумуляторной батареи реверсивным током, содержащее трехфазный мостовой выпрямительный блок, в котором шунтирующая токоведущая цепь анодной группы выполнена в виде соединенных согласно-последовательно первого разрядного тиристора и вспомогательного тиристора, точка соединения которых образует отрицательную выходную клемму устройства, вентиль смежного с ним плеча катодной группы выполнен управляемым, а шунтирующая...

Номер патенту: 14882

Опубліковано: 18.02.1997

Автори: Личкатий Євген Олександрович, Божко Олександр Євгенович, Тертишний Іван Сергійович

МПК: H02J 7/10

Мітки: заряду, батареї, пристрій, акумуляторної

Формула / Реферат:

Устройство для заряда аккумуляторной батареи, содержащее управляемый выпрямитель на двух тиристорах, аноды которых соединены с отрицательным выводом для подключения аккумуляторной батареи, а катоды - с крайними выводами вторичной обмотки входного трансформатора, средний вывод которой соединен с положительным выводом для подключения аккумуляторной батареи, управляющий электрод одного из тиристоров подключен к выходу релаксационного генератора,...

Номер патенту: 14869

Опубліковано: 18.02.1997

Автори: Тертишний Іван Сергійович, Личкатий Євген Олександрович, Божко Олександр Євгенович

МПК: H02J 7/10

Мітки: акумуляторної, батареї, пристрій, заряду

Формула / Реферат:

Устройство для заряда аккумуляторной батареи, содержащее соединенный с выводами для подключения аккумуляторной батареи выпрямитель на двух тиристорах, управляющие входы которых подключены к выходу релаксационного генератора, включающего времязадающую RC-цепь, вход которого соединен с источником стабилизированного напряжения и узлом управления и защиты, содержащим первый транзисторный ключ и связанным с пороговым устройством измерения ЭДС,...

Номер патенту: 3909

Опубліковано: 27.12.1994

Автор: Свірський Ігор Олексійович

МПК: H02J 7/10

Мітки: джерела, струму, пристрій, асиметричним, хімічного, струмом, зарядження

Формула / Реферат:

Устройство для заряда химического источника тока асимметричным током, содержащее выпрямительный диод обратной полярности, два ограничительных резистора, два стабилитрона, переменный резистор, управляющий и выходной транзисторы, разрядный резистор, амперметр, источник переменного тока, к первому входу которого подключен выпрямительный диод обратной полярности, выход которого через последовательно соединенные первый ограничительный резистор,...

Номер патенту: 1960

Опубліковано: 20.12.1994

Автори: Романченко Анатолій Іванович, Дмитренок Юрій Вікторович, Будко Віктор Никифорович, Бенсман Володимир Григорович

МПК: H02J 7/10, H01M 10/48

Мітки: пристрій, заряду, розряду, акумуляторів

Формула / Реферат:

Устройство для заряда и разряда аккумуляторов, содержащее источник тока заряда (потребитель тока разряда, подключенный к цепи из последовательно соединенных функциональных групп, каждая из которых содержит одинаковым образом соединенные аккумулятор и два противоположных по действию контакта, причем первый контакт соединен последовательно с аккумулятором, а второй контакт подключен параллельно цепи, содержащей аккумулятор и первый контакт,...
