Пристрій для магнітної обробки поливної води
Формула / Реферат
1. Устройство для магнитной обработки поливной воды, содержащее снабженную узлами подачи и отвода воды многосекционную емкость, в которой установлены разделительные панели с постоянными магнитами, и блок управления, отличающееся тем, что оно снабжено датчиком уровня, а блок управления оснащен двумя реле времени, при этом многосекционная емкость размещена вертикально, а разделительные панели расположены на одинаковом расстоянии одна от другой и выполнены в виде двух, размещенных горизонтально перфорированных плит из немагнитного материала, между которыми наклонно относительно последних и с зазором между собой, кратным шагу перфорации, установлены кассеты постоянных магнитов, причем направление наклона кассет постоянных магнитов двух соседних разделительных панелей противоположно, при этом узлы подачи и отвода воды снабжены соответственно первым и вторым насосными агрегатами, напорный патрубок первого из которых и нагнетательный патрубок второго сообщены соответственно через напорный первый клапан с верхней и через второй клапан с нижней секциями емкости посредством соответственно водовпускного и водовыпускного трубопроводов, а в верхней секции емкости установлены чувствительные элементы датчика уровня, контакты которого включены в цепи питания катушек реле времени, причем контакты последних введены в цепи управления приводов насосных агрегатов.
2. Устройство по п. 1, отличающееся тем, что постоянные магниты соединены в кассетах посредством планок, выполненных из немагнитного материала и размещенных в пазах, выполненных на боковых поверхностях соседних магнитов, при этом боковая поверхность кассеты охвачена рамкой из немагнитного материала.
Текст

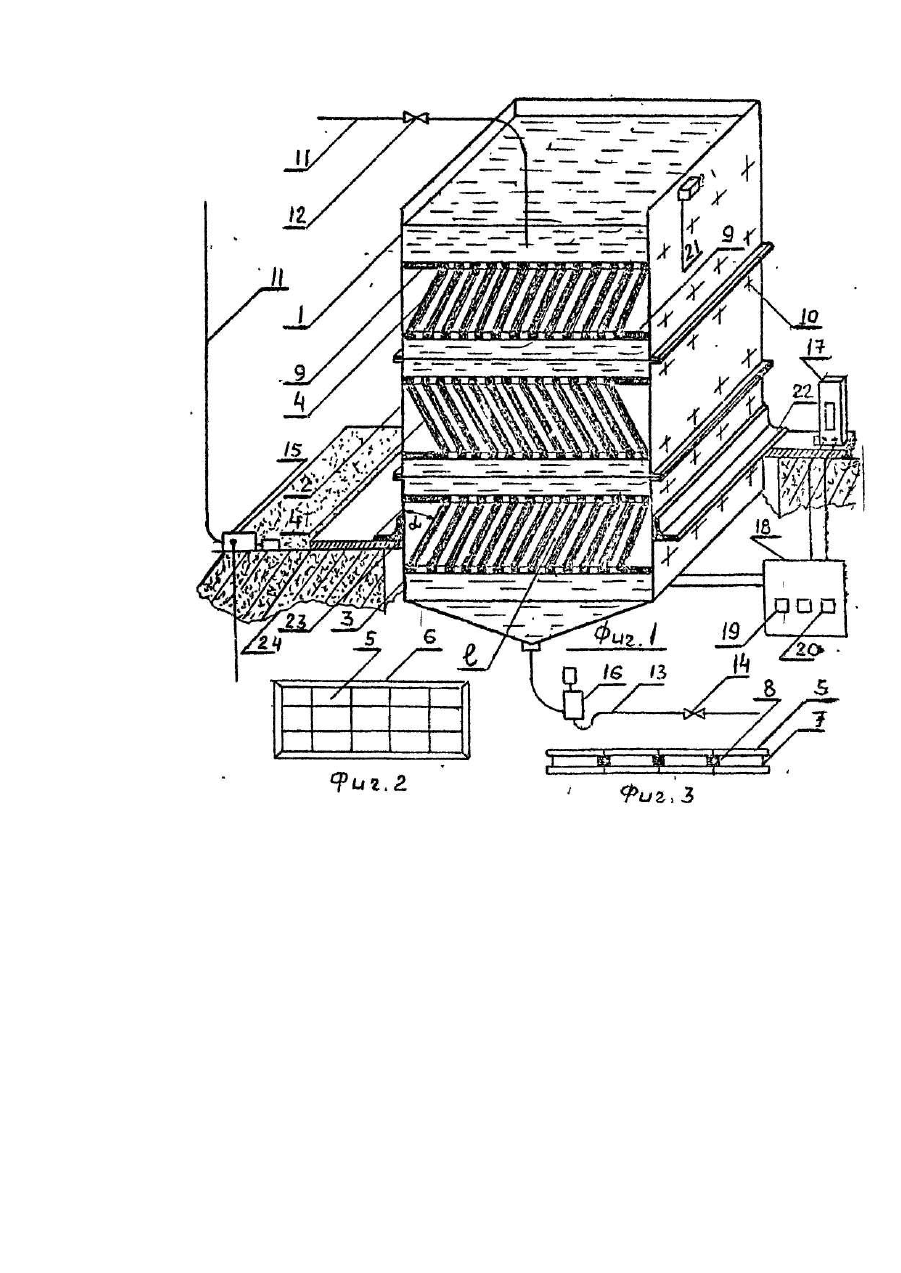

Изобретение относится к сельскому хозяйству, в частности к мелиорации и к оборудованию для полива сельскохозяйственных культур, как пресной, так и минерализованной водой, активированной магнитом. Устройство может быть также использовано в садоводстве и огородничестве. Целью изобретения является повышение эффективности магнитной воды. На фиг. 1. показано устройство, общий вид; на фиг. 2 - кассета постоянных магнитов, общий вид; на фиг. 3 - торцы магнитов с пазами, в которых установлены соединительные планки, общий вид. Устройство для магнитной обработки воды включает емкость, разделенную панелями на соосно установленные секции 1, 2, 3. Верхняя секция 1, является водоприемной, секция 2 - средней, а секция 3 водовыпускной. Каждая из этих секция снабжена разделительной панелью, включающей кассету 4, состоящую из набора плоских постоянных магнитов 5, охваченных рамкой 6, установленной с натягом. На торцах каждого магнита 5 имеются пазы 7, в которых установлены планки 8, соединяющие их в кассету 4, при этом кассеты 4 под расчетным углом а к горизонтали и с расчетным зазором I .между собой смонтированы между двумя немагнитными горизонтальными перфорированными плитами 9, в торцы которых ввинчены болты 10, неподвижно закрепляющие сборные разделительные панели внутри секций 1,2,3 емкости. Имеются также трубопроводы: водовыпускной 11с клапаном 12 и водовыпускной 13 с клапаном 14. Трубопроводы 13 соединяют секции 1, 3 с патрубками насосных агрегатов 15 и 16, производительности которых равны между собой. Кроме того, устройство включает электрический источник 17 питания и блок 13 управления, снабженный реле 19 времени, управляющим работой водопоглощающего насосного агрегата IS и реле 20 времени, управляющим работой водовыпускного насосного агрегата 16. В водоприемной секции 1 размещен датчик 21 уровня, контролирующий уровень воды в емкости в секциями 1, 2, 3 и связанный с реле 19 времени. Устройство имеет также монтажный пояс 22, фундаментную плиту 23 и фундамент 24. Устройство работает следующим образом. При включении источника 17 питания, в заданное время суток срабатывает реле 19 времени и начинает работать водоподающий насосный агрегат 15, от которого вода поступает в водовпускной трубопровод 11, на котором под ее давлением открывается клапан 12 и вода поступает в водоприемную секцию 1, из которой через перфорированные плиты 9 стекает между кассетами 4 по зазорам I, постепенно заполняя водовыпускную секцию 3, промежуточную секцию 2 и наконец, всю емкость установки. При достижении заданного уровня воды, срабатывает реле 20 времени и начинает работать водовыпускной насосный агрегат 16, а под давлением подаваемой им воды открывается клапан 14 и омагниченная вода по водовыпускному трубопроводу 13 поступает в систему орошения для полива выращиваемых культур. Регулировка уровня воды в емкости устройства обеспечивается датчиком 21, размещенным в водоприемной секции 1. При повышении уровня воды датчик 21 размыкает электроцепь и водоподающий насосный агрегат 15 останавливается, а при понижении уровня датчик 21 соединяет цепь и насосный агрегат 15 подает воду в емкость устройства. Включение и выключение насосного агрегата 15 осуществляется по сигналу электродного датчика 21 уровня. Обработка поливной воды постоянными магнитами 5 происходит при ее истечении с перфорированных плит 9, через просветы I по наклонным поверхностям, собранных в кассеты 4 постоянных магнитов 5, имея с ними при этом большую контактную поверхность. Важным здесь является то, что вода при истечении через плиты 9 разделительных панелей, а также при скоплении в секциях 1, 2, 3, хорошо перемешивается, благодаря чему ее контактные поверхности меняются, что при последующем ее истечении по большим наклонным магнитным поверхностям обеспечивает рациональное использование их потенциальной возможности и позволяет хорошо омагнитить воду, что дает возможность использовать магниты минимально допустимой толщины. В панелях кассеты 4 установлены попарно сторонами (+), (-) друг к другу. Количество секций 1, 2, 3 магнитных кассет 4, размеры их контактных поверхностей, угол наклона а кассет к плитам 9 и зазор I между ними зависят от требуемой производительности устройства и жесткости обрабатываемой воды. Изобретение позволяет повысить эффективность магнитной обработки воды, применение которой для полива растений обеспечивает значительное повышение урожайности выращиваемых культур.
