Цифровий пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

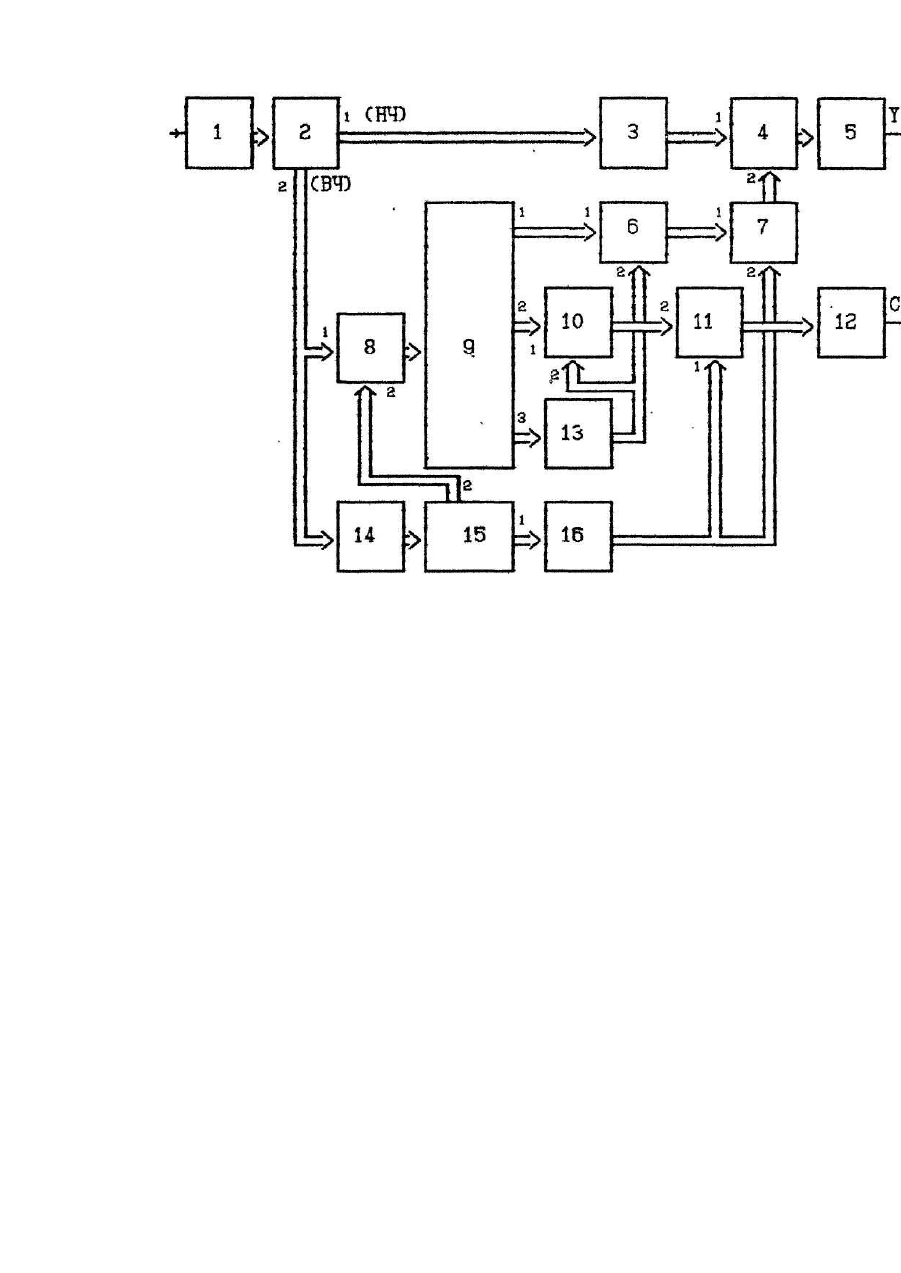

Изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодере системы СЕКАМ, и может использоваться в ВКУ аналого-цифровых алпаратностудийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. Известно устройство для разделения сигналов яркости и цветности в декодере, принимаемое за прототип. Недостатками известного устройства являются наличие искажений яркостного сигнала, возникающие вследствие режек-ции спектра в области девиации цветовой поднесущей и искажения сигнала цветности за счет наложения на спектр сигнала цветности спектра яркостного сигнала. Задачей изобретения является уменьшение упомянуты х искажений сигналов яркости и цветности. На чертеже представлена структурная электрическая схема устройства разделения сигналов яркости и цветности в декодере системы СЕКАМ. Устройство содержит аналого-цифровой преобразователь (АЦП) (1), блок (2) разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, 1-й блок задержки (3), сумматор (4), 1-й цифроаналоговый преобразователь (ЦАП) (5), блок (6) коррекции зубчатости (КЗ) сигнала яркости, 2-й и 1-й перемножитель (7) и (8), блок (9) вертикальной фильтрации, блок (10) КЗ сигнала цветности, 3-й перемножитель (11), 2-й ЦАП (12), 2-й блок задержки (13), блок (14) определения частоты покоя цветовой поднесущей (ОЧПЦП), генератор (15) комплексного сигнала частоты покоя цветовой поднесущей (КСЧПЦП), 3-й блок (16) задержки. Устройство работает следующим образом. Полный цветовой видеосигнал с помощью АЦП (1) преобразуется в цифровую форму. С помощью блока (2) разделения ПЦВС на НЧ и ВЧ составляющие осуществляется указанное разделение так, что образуется НЧ часть сигнала в полосе 0...3 МГц, которая поступает на первый вход сумматора (4) через 1-й блок задержки (3) и складывается с ВЧ частью сигнала, в которой осуществляется режекция спектра цветовой поднесущей, и на выходе сумматора (4) образуется результирующий яркостный сигнал, который преобразуется в аналоговую форму с помощью 1-го ЦАП (5). ВЧ часть ПЦВС с блока (1) разделения поступает на 1-й вход 1-го перемножителя и на вход блока (14) ОЧПЦП. В 1-м перемножителе (8) осуществляется комплексное перемножение ВЧ части сигнала и 1-го комплексного сигнала цветовой поднесущей WR(t) или WB(t), поступающего с генератора комплексного сигнала частоты покоя цветовой поднесущей, который управляется блоком определения частоты покоя цветовой поднееущей (fR или fB). В результате перемножения достигается перенос спектра ВЧ части сигнала, такой, что частота покоя ЧМ сигнала цветности, содержащаяся в этом сигнале, переносится на нулевую частоту и поступает на вход блока (9). Блок (9) выполняет следующую функцию: там, где фазы поднесущих противоположны, на выходах блока (3) из ВЧ части ПЦВС выделяются сигнал яркости (1-й выход) и сигнал цветности (2-й выход). Однако, при передаче диагональных переходов возникают искажения, проявляющиеся в виде зубчатости на этих границах. С выхода блока (6), после обратного переноса по частоте во 2-м перемножителе (7), ВЧ составляющая сигнала яркости, в которой ослаблены стробоскопические явления, связанные с дискретной строчной структурой цифрового видеосигнала, поступает на 2-й вход сумматора (4). В 3-м перемножителе (11) осуществляется обратный перенос спектра сигнала цветности, в результате чего мы получаем сигнал цветовой поднесущей. в котором ослаблены стробоскопические явления, связанные с дискретной строчной структурой цифрового видеосигнала, который преобразуется в аналоговую форму с помощью 2-го ЦАП (12). Блоки задержки (3), (13), (16) служат для согласования задержек сигналов в параллельных ветвя х.
