Цифровий пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

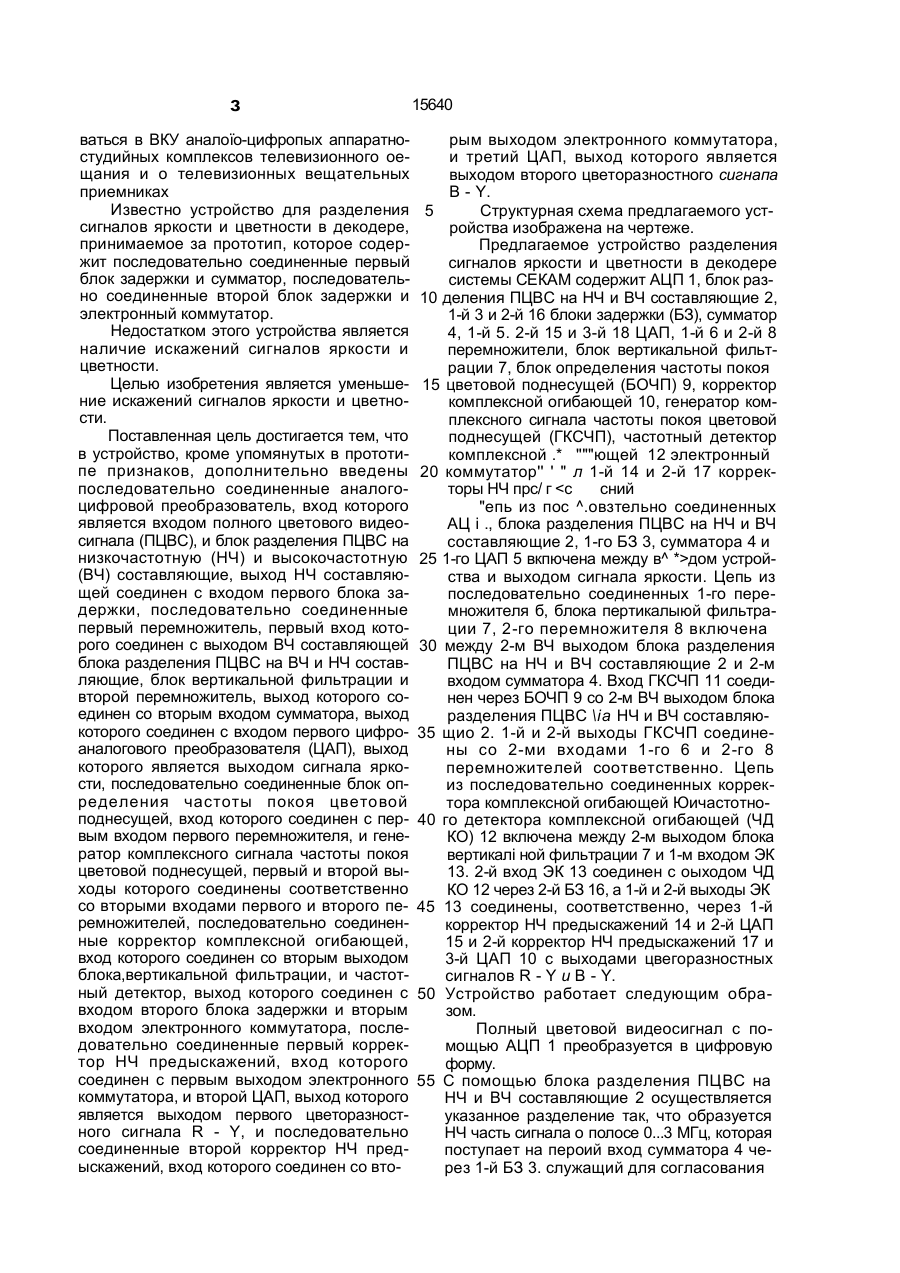

Цифровое устройство раздс тения сиг налов яркости и цветности в декодере сис темы СЕКАМ, содержащее последовательно соединенные первый блок задержки и сум матор, последовательно соединенные второй блок задержки и электронный ком мутатор, о т л и ч а ю щ е е с я тем, что введены последовательно соединенные аналого-цифровой преобразователь, вход которого является входом полного цветово го видеосигнала (ПЦВС). и блок разделения ПЦВС на низкочастотную (НЧ) и высокоча стотную (ВЧ) составляющие, выход НЧ со ставляющей соединен с входом первого блока задержки, последовательно соеди ненные первый перемножитель, первый вход которого соединен с выходом ВЧ со Изобретение относится к области телевидения, в частности к устройствам разде ставляющей блока разделения ПЦВС на ВЧ и НЧ составляющие, блок вертикальной фильтрации и второй перемножитель, выход которого соединен со вторым входом сумматора, выход которого соединен с входом первого цифро-аналогового преобразователя (ЦАП), выход которого является выходом сигнала гркости, последовательно соединенные блок определения частоты покоя цветовой поднесущей. вход которого соединен с первым входом первого перемножителя, и генератор комплексного сигнала частоты покоя цветовой поднесущей, первый и второй выходы которого соединены соответственно со вторыми входами первого и второго перемножителей, последовательно соединенные корректор комплексной огибающей, вход которого соединен со вторым выходом блока вертикальной фильтрации, и частотный детектор, выход которого соединен с входом второго блока задержки и вторым входом электронного коммутатора, последовательно соединенные первый корректор НЧ предыскажений, вход которого соединен с первым выходом электронного коммутатора, и второй ЦАП, выход которого является выходом первого цветоразностного сигнала R Y, и последовательно соединенные второй корректор НЧ предыскажений, вход которого соединен со вторым выходом электронного коммутатора, и третий ЦАП, выход которого является выходом второго цветоразностного сигнала В - Y. ления сигналов яркости и цветности в декодерах системы СЕКАМ. и может использо С > ело О з ваться в ВКУ аналоїо-цифропых аппаратностудийных комплексов телевизионного оещания и о телевизионных вещательных приемниках Известно устройство для разделения сигналов яркости и цветности в декодере, принимаемое за прототип, которое содержит последовательно соединенные первый блок задержки и сумматор, последовательно соединенные второй блок задержки и электронный коммутатор. Недостатком этого устройства является наличие искажений сигналов яркости и цветности. Целью изобретения является уменьшение искажений сигналов яркости и цветности. Поставленная цель достигается тем, что в устройство, кроме упомянутых в прототипе признаков, дополнительно введены последовательно соединенные аналогоцифровой преобразователь, вход которого является входом полного цветового видеосигнала (ПЦВС), и блок разделения ПЦВС на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, выход НЧ составляющей соединен с входом первого блока задержки, последовательно соединенные первый перемножитель, первый вход которого соединен с выходом ВЧ составляющей блока разделения ПЦВС на ВЧ и НЧ составляющие, блок вертикальной фильтрации и второй перемножитель, выход которого соединен со вторым входом сумматора, выход которого соединен с входом первого цифроаналогового преобразователя (ЦАП), выход которого является выходом сигнала яркости, последовательно соединенные блок определения частоты покоя цветовой поднесущей, вход которого соединен с первым входом первого перемножителя, и генератор комплексного сигнала частоты покоя цветовой поднесущей, первый и второй выходы которого соединены соответственно со вторыми входами первого и второго перемножителей, последовательно соединенные корректор комплексной огибающей, вход которого соединен со вторым выходом блока,вертикальной фильтрации, и частотный детектор, выход которого соединен с входом второго блока задержки и вторым входом электронного коммутатора, последовательно соединенные первый корректор НЧ предыскажений, вход которого соединен с первым выходом электронного коммутатора, и второй ЦАП, выход которого является выходом первого цветоразностного сигнала R - Y, и последовательно соединенные второй корректор НЧ предыскажений, вход которого соединен со вто 15640 рым выходом электронного коммутатора, и третий ЦАП, выход которого является выходом второго цветоразностного сигнапа В - Y. 5 Структурная схема предлагаемого устройства изображена на чертеже. Предлагаемое устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ содержит АЦП 1, блок раз10 деления ПЦВС на НЧ и ВЧ составляющие 2, 1-й 3 и 2-й 16 блоки задержки (БЗ), сумматор 4, 1-й 5. 2-й 15 и 3-й 18 ЦАП, 1-й 6 и 2-й 8 перемножители, блок вертикальной фильтрации 7, блок определения частоты покоя 15 цветовой поднесущей (БОЧП) 9, корректор комплексной огибающей 10, генератор комплексного сигнала частоты покоя цветовой поднесущей (ГКСЧП), частотный детектор комплексной .* ''""ющей 12 электронный 20 коммутатор'' ' " л 1-й 14 и 2-й 17 корректоры НЧ прс/ г
