Hадпровідhик
Номер патенту: 19219
Опубліковано: 25.12.1997
Автори: Прохоров Валерій Георгійович, Мацуй Володимир Ігорович, Камінський Георгій Георгійович, Фліс Віктор Семенович, Пан Володимир Михайлович, Фліс Альбіна Олексіївна, Василенко-Шереметьев Михайло Григорович
Формула / Реферат
Изобретение относится к электротехнике и может быть использовано при изготовлении сверхпроводящего провода, кабеля.
В основу изобретения поставлена задача создания сверхпроводника, обладающего улучшенными сверхпроводящими свойствами.
Поставленная задача решается тем, что в устройстве, содержащем подложку в виде волокна, покрытого защитным барьером, расположенным поверх него слоем сверхпроводящего высокотемпературного оксидного соединения с температурой перехода в сверхпроводящее состояние выше температуры кипения жидкого азота, и наружное покрытие из инертного по отношению к сверхпроводящему соединению металла, защитный барьер выполнен из оксида одного или нескольких металлов II-V групп периодической системы с микрорельефом на поверхности и толщиной 20-5000 нм, а слой сверхпроводящего соединения выполнен эпитаксиальным или текстурированным с направлением кристаллографической оси с перпендикулярным оси волокна, и имеет толщину 30-1000 нм.
Сверхпроводящие свойства предложенного устройства по сравнению с известным повышаются (Тс на 33,5 К и плотность критического тока в среднем в 1000 раз).

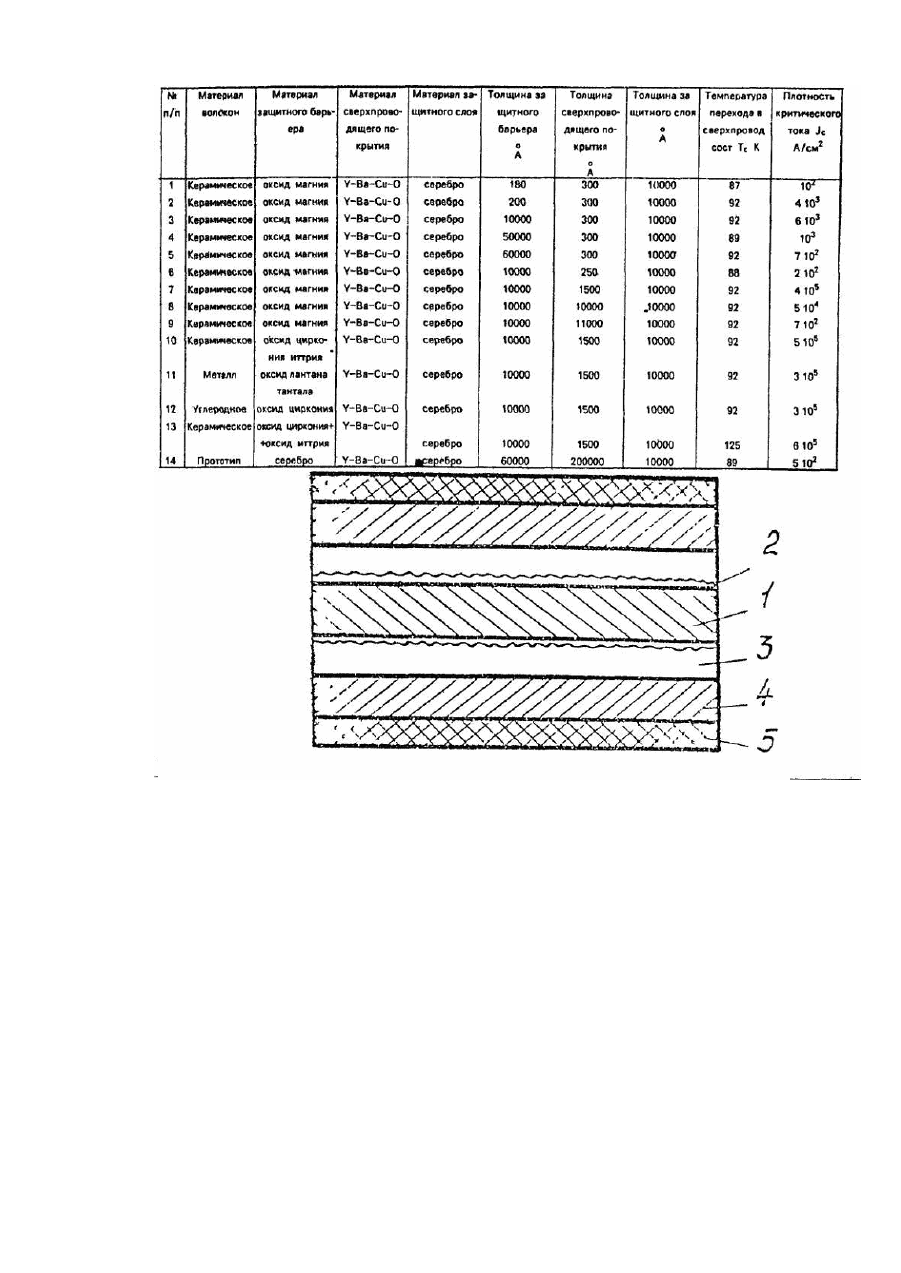

На чертеже изображено предлагаемое устройство.
Устройство содержит волокно 1 с выполненным на нем микрорельефом 2, защитный барьер 3, сверхпроводящее покрытие 4 и защитный слой 5.
Защитный барьер, выполненный из одного или нескольких оксидов металлов II-V групп периодической системы, может находиться как в аморфном, так и в мелкокристаллическом состоянии. Защитный барьер предотвращает взаимодействие сверхпроводящего покрытия с волокном, а также в зависимости от своего состояния (аморфного или мелкокристаллического) - наличие микрорельефа дает возможность формировать тонкое сверхпроводящее покрытие в эпитаксиальном или текстурированном (ось с перпендикулярна оси волокна) состоянии с высокими сверхпроводящими свойствами.
Использование керамических (металлических) волокон позволяет получить защитный барьер как в аморфном, так и в мелкокристаллическом состоянии. Использование углеродного волокна с нанесенным на нем микрорельефом позволяет получить защитный барьер в мелкокристаллическом (текстурированном) состоянии.
Металлический защитный слой наносится на сверхпроводящее покрытие для стабилизации сверхпроводящего состояния и защиты волокна от механических повреждений и воздействия окружающей среды. Защитный слой может быть выполнен из металлов и сплавов, обладающих хорошей проводимостью.
В таблице приведены конкретные примеры выполнения сверхпроводника.
Текст
Изобретение относится к электротехнике и может быть использовано при изготовлении сверхпроводящего провода, кабеля. В основу изобретения поставлена задача создания сверхпроводника, обладающего улучшенными сверхпроводящими свойствами. Поставленная задача решается тем, что в устройстве, содержащем подложку в виде волокна, покрытого защитным барьером, расположенным поверх него слоем сверхпроводящего высокотемпературного оксидного соединения с температурой перехода в сверхпроводящее состояние выше температуры кипения жидкого азота, и наружное покрытие из инертного по отношению к сверхпроводящему соединению металла, защитный барьер выполнен из оксида одного или нескольких металлов II-V гр упп периодической системы с микрорельефом на поверхности и толщиной 20-5000 нм, а слой сверхпроводящего соединения выполнен эпитаксиальным или текстурированным с направлением кристаллографической оси с перпендикулярным оси волокна, и имеет толщин у 30-1000 нм. Сверхпроводящие свойства предложенного устройства по сравнению с известным повышаются (Тс на 33,5 К и плотность критического тока в среднем в 1000 раз). На чертеже изображено предлагаемое устройство. Устройство содержит волокно 1 с выполненным на нем микрорельефом 2, защитный барьер 3, сверхпроводящее покрытие 4 и защитный слой 5. Защитный барьер, выполненный из одного или нескольких оксидов металлов II-V гр упп периодической системы, может находиться как в аморфном, так и в мелкокристаллическом состоянии. Защитный барьер предотвращает взаимодействие сверхпроводящего покрытия с волокном, а также в зависимости от своего состояния (аморфного или мелкокристаллического) - наличие микрорельефа дает возможность формировать тонкое сверхпроводящее покрытие в эпитаксиальном или текстурированном (ось с перпендикулярна оси волокна) состоянии с высокими сверхпроводящими свойствами. Использование керамических (металлических) волокон позволяет получить защитный барьер как в аморфном, так и в мелкокристаллическом состоянии. Использование углеродного волокна с нанесенным на нем микрорельефом позволяет получить защитный барьер в мелкокристаллическом (текстурированном) состоянии. Металлический защитный слой наносится на сверхпроводящее покрытие для стабилизации сверхпроводящего состояния и защиты волокна от механических повреждений и воздействия окружающей среды. Защитный слой может быть выполнен из металлов и сплавов, обладающих хорошей проводимостью. В таблице приведены конкретные примеры выполнения сверхпроводника.
ДивитисяДодаткова інформація
Назва патенту англійськоюSuperconducting material
Автори англійськоюPan Volodymyr Mykhailovych, Flis Viktor Semenovych, Flis Albina Oleksiivna, Prokhorov Valerii Heorhiiovych, Kaminskyi Horhii Heorhiiovych, Vasilenko-Sheremetiev Mihail Heorgiyovich, Matsui Volodymyr Ihorovych
Назва патенту російськоюСверхпроводник
Автори російськоюПан Владимир Михайлович, Флис Виктор Семенович, Флис Альбина Алексеевна, Прохоров Валерий Георгиевич, Каминский Георгий Георгиевич, Василенко-Шереметьев Михаил Георгиевич, Мацуй Владимир Игорьевич
МПК / Мітки
МПК: H01B 12/00
Мітки: hадпровідhик
