Пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

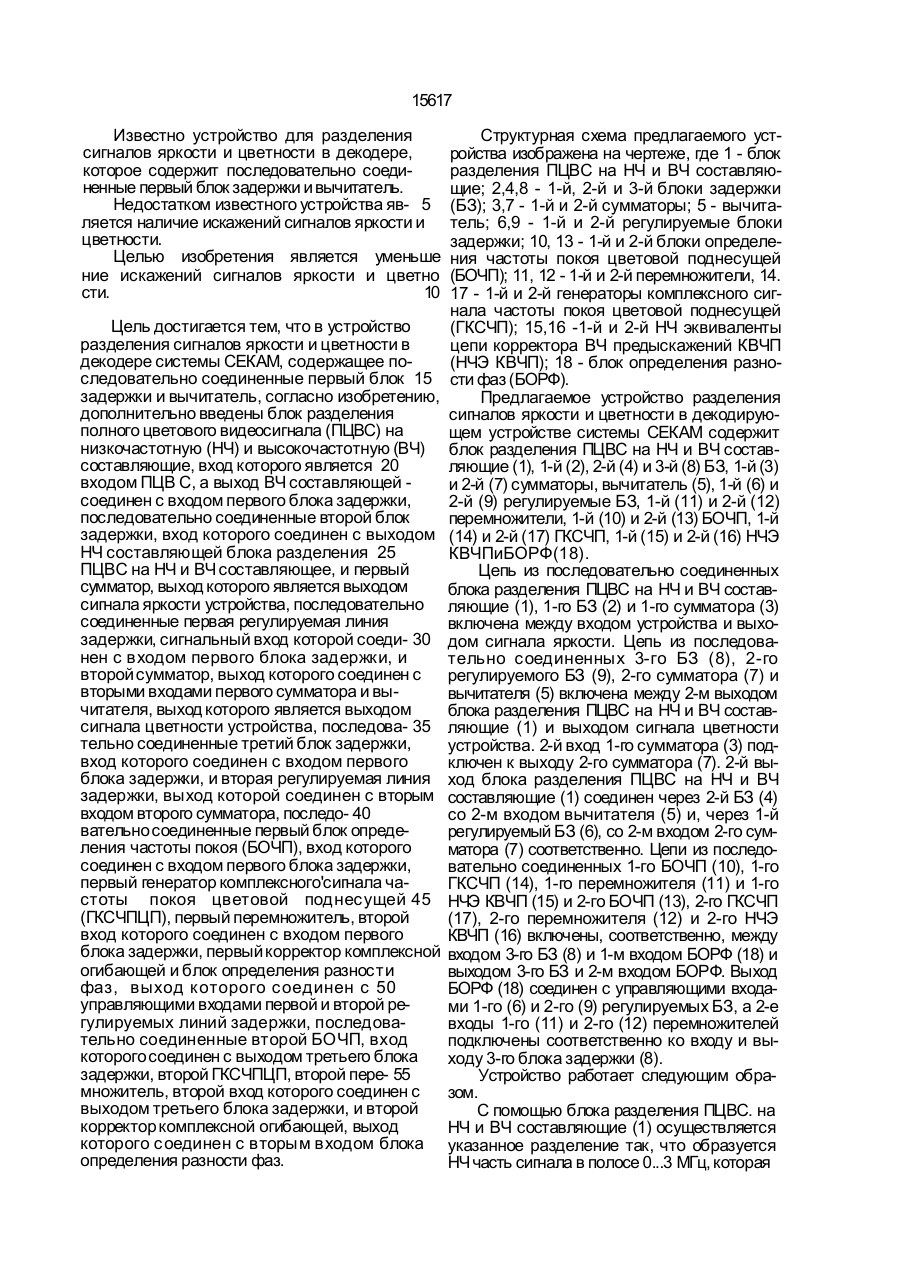

Устройство разделения сигналов ярко сти и цветности в декодере системы СЕКАМ, содержащее последовательно соединенные первый блок задержки и вычитатель, отли ч а ю щ е е с я тем, что введены блок разде ления полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокоча стотную (ВЧ) составляющие, вход которого является входом ПЦВС, а выход ВЧ состав ляющей соединен с входом первого блока задержки, последовательно соединенные второй блок задержки, вход которого соеди нен с выходом НЧ составляющей блока раз деления ПЦВС на НЧ и ВЧ составляющие, и первый сумматор, выход которого является выходом сигнала яркости устройства, после довательно соединнные первая регулируемая линия задержки, сигнальный вход которой соединен с входом первого блока задержки, и второй сумматор, выход которого соединен с вторыми входами первого сумматора и вычитателя, выход которого является выходом сигнала цветности устройства, последовательно соединенные третий блок задержки, вход которого соединен с входом первого блока задержки, и вторая регулируемая линия задержки, выход которой соединен с вторым входом второго сумматора, пос ледовательно соединенные первый блок определения частоты покоя (БОЧП), вход которого соединен с входом первого блока задержки, первый генератор комплексного сигнала частоты покоя цветовой поднесущей (ГКСЧПЦП), первый перемножитель, второй вход которого соединен с входом первого блока задержки, первый корректор комплексной огибающей и блок определения разности фаз, выход которого соединен с управляющими входами первой и второй регулируемых линий задержки, последовательно соединенные второй БОЧП, вход которого соединен с выходом третьего блока задержки, второй ГКСЧПЦП, второй перемножитель, второй вход которого соединен с выходом третьего блока задержки, и второй корректор комплексной огибающей, выход которого соединен с вторым входом блока определения разности фаз. Изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодере системы СЕКАМ, и может исполь зоваться в ВКУ аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. С > сл ON О 15617 Известно устройство для разделения сигналов яркости и цветности в декодере, которое содержит последовательно соединенные первый блок задержки и вычитатель. Недостатком известного устройства яв- 5 ляется наличие искажений сигналов яркости и цветности. Целью изобретения является уменьше ние искажений сигналов яркости и цветно сти. 10 Цель достигается тем, что в устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ, содержащее последовательно соединенные первый блок 15 задержки и вычитатель, согласно изобретению, дополнительно введены блок разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является 20 входом ПЦВ С, а выход ВЧ составляющей соединен с входом первого блока задержки, последовательно соединенные второй блок задержки, вход которого соединен с выходом НЧ составляющей блока разделения 25 ПЦВС на НЧ и ВЧ составляющее, и первый сумматор, выход которого является выходом сигнала яркости устройства, последовательно соединенные первая регулируемая линия задержки, сигнальный вход которой соеди- 30 нен с входом первого блока задержки, и второй сумматор, выход которого соединен с вторыми входами первого сумматора и вычитателя, выход которого является выходом сигнала цветности устройства, последова- 35 тельно соединенные третий блок задержки, вход которого соединен с входом первого блока задержки, и вторая регулируемая линия задержки, выход которой соединен с вторым входом второго сумматора, последо- 40 вательно соединенные первый блок определения частоты покоя (БОЧП), вход которого соединен с входом первого блока задержки, первый генератор комплексного'сигнала частоты покоя цветовой поднесущей 45 (ГКСЧПЦП), первый перемножитель, второй вход которого соединен с входом первого блока задержки, первый корректор комплексной огибающей и блок определения разности фаз, выход к оторого с оединен с 50 управляющими входами первой и второй регулируемых линий задержки, последовательно соединенные второй БОЧП, вход которого соединен с выходом третьего блока задержки, второй ГКСЧПЦП, второй пере- 55 множитель, второй вход которого соединен с выходом третьего блока задержки, и второй корректор комплексной огибающей, выход которого с оединен с вторым входом блока определения разности фаз. Структурная схема предлагаемого устройства изображена на чертеже, где 1 - блок разделения ПЦВС на НЧ и ВЧ составляющие; 2,4,8 - 1-й, 2-й и 3-й блоки задержки (БЗ); 3,7 - 1-й и 2-й сумматоры; 5 - вычитатель; 6,9 - 1-й и 2-й регулируемые блоки задержки; 10, 13 - 1-й и 2-й блоки определения частоты покоя цветовой поднесущей (БОЧП); 11, 12 - 1-й и 2-й перемножители, 14. 17 - 1-й и 2-й генераторы комплексного сигнала частоты покоя цветовой поднесущей (ГКСЧП); 15,16 -1-й и 2-й НЧ эквиваленты цепи корректора ВЧ предыскажений КВЧП (НЧЭ КВЧП); 18 - блок определения разности фаз (БОРФ). Предлагаемое устройство разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ содержит блок разделения ПЦВС на НЧ и ВЧ составляющие (1), 1-й (2), 2-й (4) и 3-й (8) БЗ, 1-й (3) и 2-й (7) сумматоры, вычитатель (5), 1-й (6) и 2-й (9) регулируемые БЗ, 1-й (11) и 2-й (12) перемножители, 1-й (10) и 2-й (13) БОЧП, 1-й (14) и 2-й (17) ГКСЧП, 1-й (15) и 2-й (16) НЧЭ КВЧПиБОРФ(18). Цепь из последовательно соединенных блока разделения ПЦВС на НЧ и ВЧ составляющие (1), 1-го БЗ (2) и 1-го сумматора (3) включена между входом устройства и выходом сигнала яркости. Цепь из последовательно соединенных 3-го БЗ (8), 2-го регулируемого БЗ (9), 2-го сумматора (7) и вычитателя (5) включена между 2-м выходом блока разделения ПЦВС на НЧ и ВЧ составляющие (1) и выходом сигнала цветности устройства. 2-й вход 1-го сумматора (3) подключен к выходу 2-го сумматора (7). 2-й выход блока разделения ПЦВС на НЧ и ВЧ составляющие (1) соединен через 2-й БЗ (4) со 2-м входом вычитателя (5) и, через 1-й регулируемый БЗ (6), со 2-м входом 2-го сумматора (7) соответственно. Цепи из последовательно соединенных 1-го БОЧП (10), 1-го ГКСЧП (14), 1-го перемножителя (11) и 1-го НЧЭ КВЧП (15) и 2-го БОЧП (13), 2-го ГКСЧП (17), 2-го перемножителя (12) и 2-го НЧЭ КВЧП (16) включены, соответственно, между входом 3-го БЗ (8) и 1-м входом БОРФ (18) и выходом 3-го БЗ и 2-м входом БОРФ. Выход БОРФ (18) соединен с управляющими входами 1-го (6) и 2-го (9) регулируемых БЗ, а 2-е входы 1-го (11) и 2-го (12) перемножителей подключены соответственно ко входу и выходу 3-го блока задержки (8). Устройство работает следующим образом. С помощью блока разделения ПЦВС. на НЧ и ВЧ составляющие (1) осуществляется указанное разделение так, что образуется НЧ часть сигнала в полосе 0...3 МГц, которая 15617 поступает на первый вход 1-го сумматора (3) через 1-й БЗ (2), служащий для согласования задержек сигналов в параллельных ветвях, и складывается с ВЧ частью сигнала, в которой осуществляется режекция спектра цвето- 5 вой поднесущей. На выходе сумматора (3) образуется результирующий яркостный сигнал. ВЧ составляющая ПЦВС разделяется на 2 канала текущей и предыдущей строк, с 10 использованием 3-го блока задержки (8) на время, равное Н, где Н - период строк. В каждом из каналов ВЧ часть ПЦВС поступает на 2-е входы 1-го (11) и 2-го (12) перемножителей и на входы 1-го (10) и 2-го (13) БОЧП. 15 В 1-м и 2-м перемножителях, соответственно, осуществляется комплексное перемножение ВЧ составляющей сигнала и комплексного сигнала цветовой поднесущей WR(t) или WBW,поступающего с 1-го (14) 20 и 2го (17) генераторов комплексного сигнала частоты покоя цветовой поднесущей. Упомянутые частоты покоя цветовой поднесущей в каждой из строк (fR или fe) определяются с помощью 1-го (10) и 2-го (13) 25 БОЧП. В результате перемножения достигается перенос спектра ВЧ части сигнала, такой, что частота покоя ЧМ сигнала цветности, содержащаяся в этом сигнале, в каждом из каналов переносится на нулевую частоту. С 30 помощью 1-го (15) и 2-го (16) НЧЭ КВЧП, соответственно, осуществляется коррекция комплексной огибающей сигналов 2-х смежных строк, в результате которой в этой комплексной огибающей подавляется амплитудная мо- 35 дуляция, имевшая место за счет того, что на передающей стороне в кодере системы СЕКАМ были внесены ВЧ предыскажения. Полученные после этой обработки сигналы 2-х соседних строк сравниваются в БОРФ (18), в результате чего определяется интервал времени г, на который их необходимо сдвинуть друг относительно друга так, чтобы их сумма в окрестности точки текущего времени была минимальна. Под управлением сигнала от БОРФ сигналы ВЧ составляющей ПЦВС 2-х смежных строк сдвигаются с помощью 1-го (6) и 2-го (9) регулируемых блоков задержки так, что их сумма оказывается минимальной. Сложение осуществляется во 2-м сумматоре (7), на выходе которого сигнал цветности оказывается почти полностью подавленным. Далее ВЧ составляющая сигнала яркости складывается в 1-м сумматоре (3) с НЧ частью, в результате чего получается сигнал яркости в полной полосе с подавленной в нем помехой от цветовой поднесущей. ВЧ часть ПЦВС с выхода блока разделения ПЦВС на НЧ и ВЧ составляющие поступает также на 2-й вход вычитателя (5) через 2-й БЗ (4), служащий для согласования задержек сигналов в параллельных ветвях, где из нее вычитается ВЧ часть сигнала яркости, в которой осуществляется режекция спектра цветовой поднесущей. На выходе вычитателя (5) образуется результирующий сигнал цветности с подавленной в нем помехой от сигнала яркости. В результате удается в большей степени ослабить помеху от сигнала цветности в канале сигнала яркости и помеху от сигнала яркости в канале цветности, чем это достигалось в известных устройствах. 15617 піше нч 1 1 - 2 Y 3 2 вч 2 - 4 5 2 1 6 1 і і . . і . . 8 2 — Ч1 7 1 9 ,2 f ,2 10 t і •14 11 12 1 \ 16 15 4 Упорядник Замовлення 4192 і І 13 4 17 г \ 18 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне ві домство Украї ни. 254655, ГСП, КиТв-53, Львівська пл. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 С
