Модель керованого фільтра високих частот
Номер патенту: 19171
Опубліковано: 15.12.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Модель керованого фільтра високих частот з операторною дробово-раціональною передавальною функцією
,
де
- операторна дробово-раціональна передавальна функція,
- оператор Лапласа,
- порядок фільтра,
- нижня гранична частота, що містить підсилювач, суматор і елемент затримки, який відрізняється тим, що введені послідовно включені модулі операційного перетворення, число яких відповідає порядку фільтра , причому модуль операційного перетворення складається з послідовно включених диференціального підсилювача, суматора, елемента затримки, вихід якого сполучений з другим входом суматора, і пристрою порівняння вхідного сигналу з результатом підсумовування, причому входом модуля операційного перетворення є підсумовуючий вхід диференціального підсилювача, віднімальний вхід якого сполучений з виходом суматора, а виходом модуля операційного перетворення служить вихід пристрою порівняння.
Текст

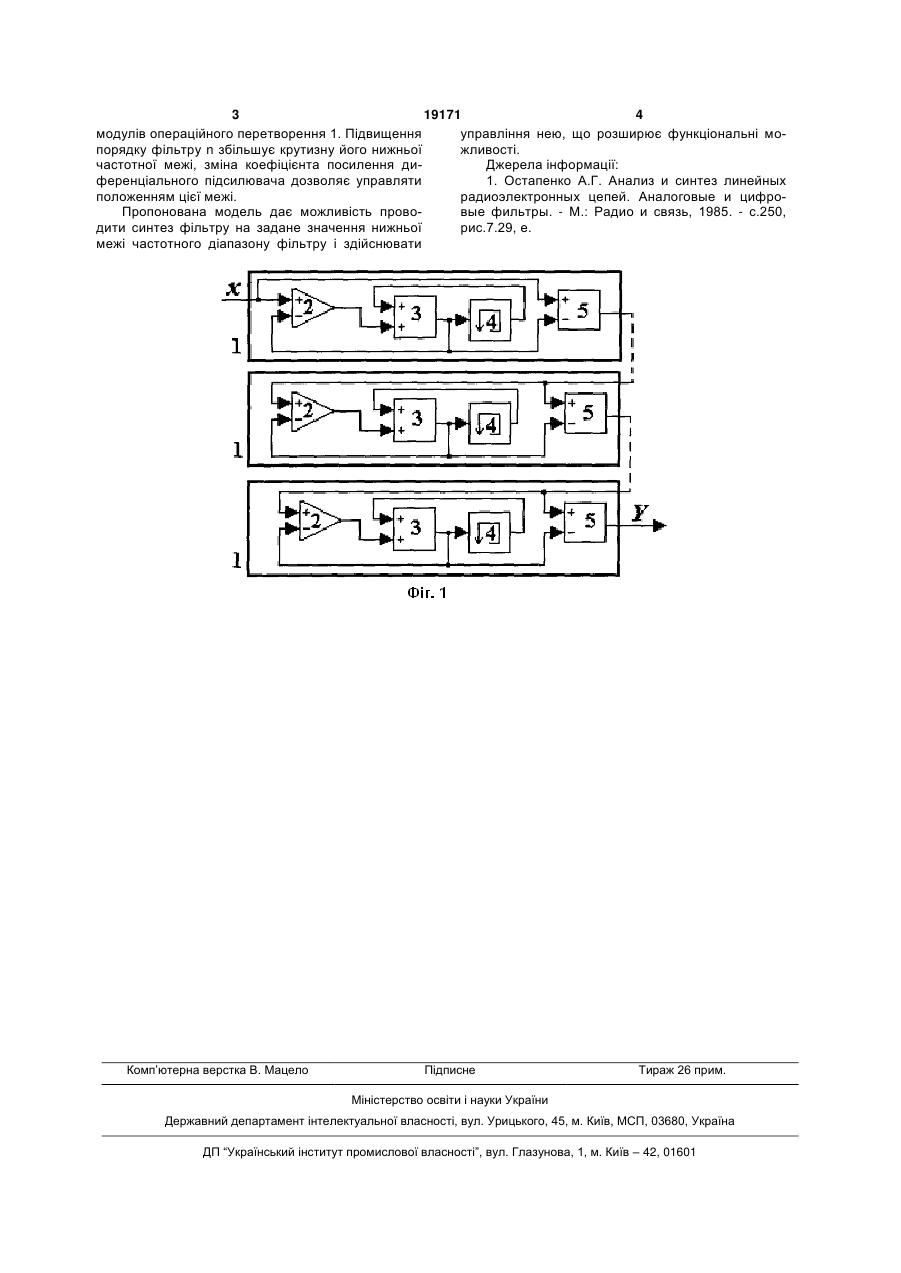

Модель керованого фільтра високих частот з операторною дробово-раціональною передавальною функцією n s W(s) , s f 3 19171 4 модулів операційного перетворення 1. Підвищення управління нею, що розширює функціональні мопорядку фільтру n збільшує крутизну його нижньої жливості. частотної межі, зміна коефіцієнта посилення диДжерела інформації: ференціального підсилювача дозволяє управляти 1. Остапенко А.Г. Анализ и синтез линейных положенням цієї межі. радиоэлектронных цепей. Аналоговые и цифроПропонована модель дає можливість прововые фильтры. - М.: Радио и связь, 1985. - с.250, дити синтез фільтру на задане значення нижньої рис.7.29, е. межі частотного діапазону фільтру і здійснювати Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюModel of a controlled low-cut filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюМодель управляемого фильтра высокой частоты
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03J 3/00
Мітки: модель, фільтра, частот, керованого, високих
