Модель динамічного фільтра високих частот
Номер патенту: 19463
Опубліковано: 15.12.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Модель динамічного фільтра високих частот з операторною дробово-раціональною передавальною функцією
,
де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить підсилювачі, суматори і елементи затримки, яка відрізняється тим, що введені послідовно сполучені функціональні модулі, число яких відповідає порядку фільтра, причому кожний функціональний модуль складається з послідовно сполучених диференціального підсилювача, суматора, елемента затримки, з виходу якого сигнал надходить на другий вхід суматора і віднімальний вхід диференціального підсилювача, утворюючи негативний зворотний зв’язок, входу віднімача і підсумовувача, на вхід якого поданий вхідний сигнал, а вихід віднімача служить виходом функціонального модуля.
Текст

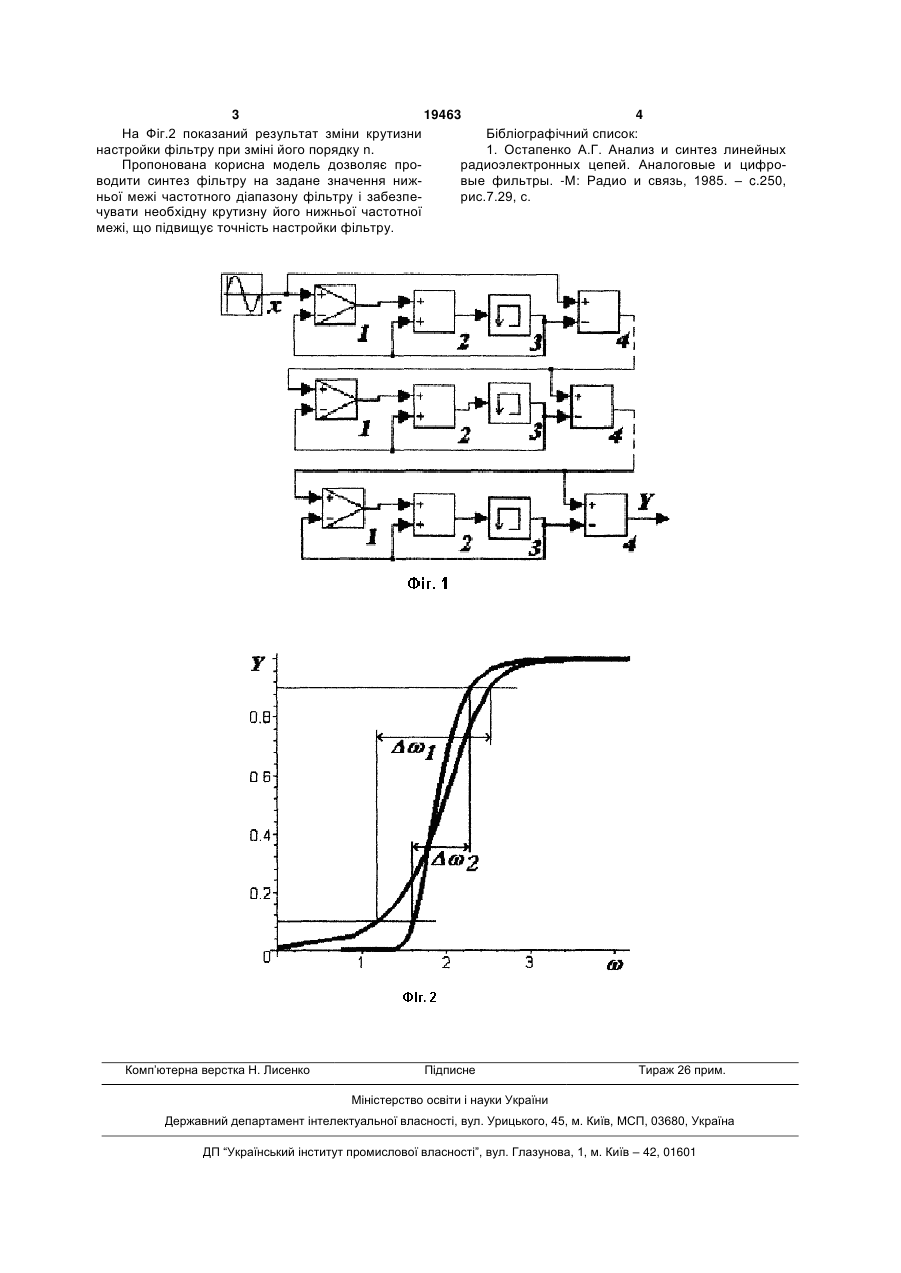

Модель динамічного фільтра високих частот з операторною дробово-раціональною передавальною функцією 2 (19) 1 3 19463 4 На Фіг.2 показаний результат зміни крутизни Бібліографічний список: настройки фільтру при зміні його порядку n. 1. Остапенко А.Г. Анализ и синтез линейных Пропонована корисна модель дозволяє прорадиоэлектронных цепей. Аналоговые и цифроводити синтез фільтру на задане значення нижвые фильтры. -М: Радио и связь, 1985. – c.250, ньої межі частотного діапазону фільтру і забезперис.7.29, с. чувати необхідну крутизну його нижньої частотної межі, що підвищує точність настройки фільтру. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюModel of a dynamic low-cut filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюМодель динамического фильтра высокой частоты
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03J 3/00, G05B 17/00
Мітки: динамічного, високих, фільтра, модель, частот
